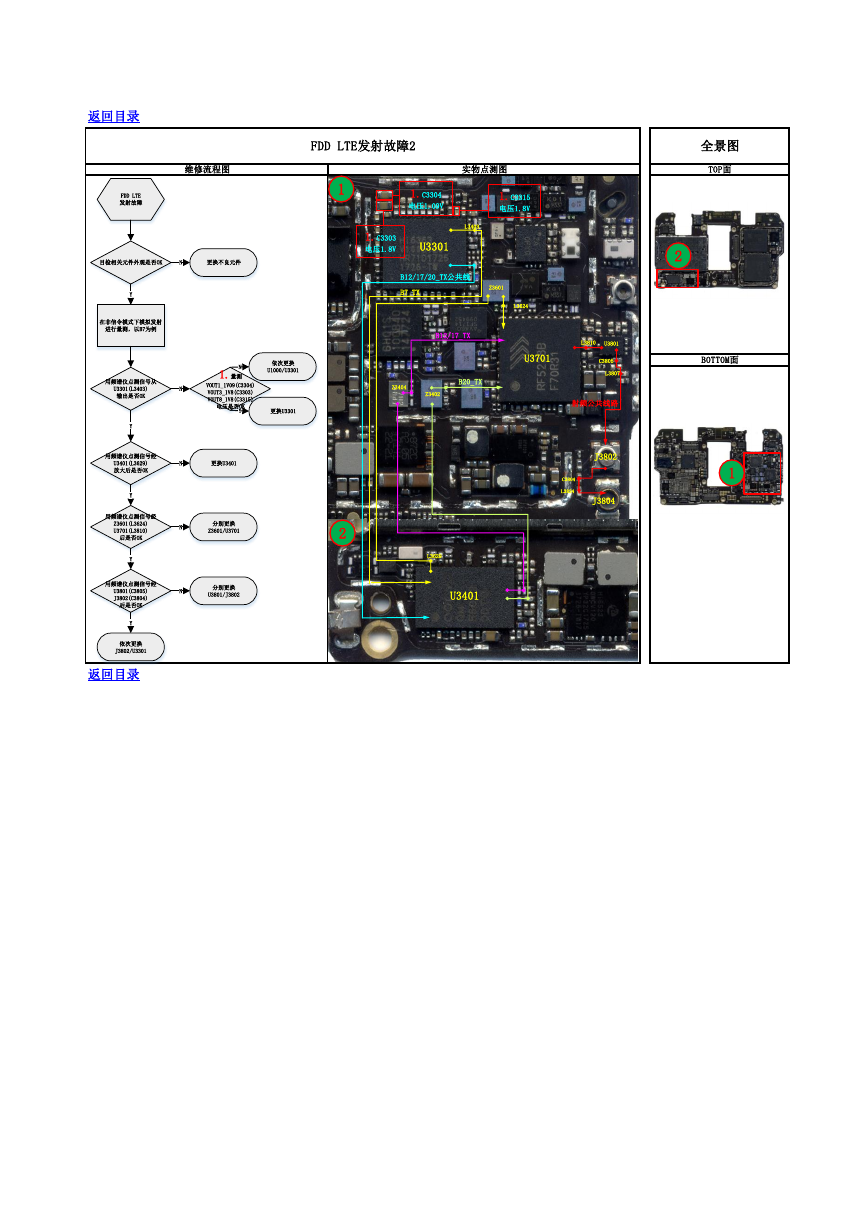

返回目录 FDD LTE发射故障2 维修流程图 实物点测图 1 1.C3304 电压1.09V 1.C3315 电压1.8V 1.C3303 电压1.8V U3301 L3403 B12/17/20_TX公共线 B7_TX Z3601 L3624 B12/17_TX U3701 L3810 U3801 C3805 L3807 射频公共线路 J3802 J3804 C3804 L3824 Z3404 Z3402 B20_TX 2 L3629 U3401 全景图 TOP面 2 BOTTOM面 1 返回目录 FDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B7为例用频谱仪点测信号从U3301(L3403)输出是否OK依次更换U1000/U3301用频谱仪点测信号经U3401(L3629)放大后是否OKNYYNY更换U3301分别更换Z3601/U3701NNY更换U3401用频谱仪点测信号经Z3601(L3624)U3701(L3810)后是否OKN用频谱仪点测信号经U3801(C3805)J3802(C3804)后是否OK分别更换U3801/J3802YNY依次更换J3802/U33011.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK
