使用前须知

安装和使用注意事项

不当安装

在高海拔地区使用

不合适的条件

概述

关于随机附带的手册

特点

控制器的位置和功能（主机）

顶部／前面／侧面

后面／侧面／底部

控制面板

连接器面板

遥控器

投影图像

安装投影机

连接投影机

连接电脑

连接录像机

投影

关闭电源

便利功能

选择菜单语言

安全锁

其它功能

Off & Go（关机即移动）功能

用于发表的有效工具

使用菜单进行调整和设定

使用菜单

图像设定菜单

屏幕设定菜单

有关预设存储器号码

设置菜单

功能设定菜单

安装设定菜单

网络设置菜单（仅适用VPL-MX25）

信息菜单

维护

更换投影灯

清洁空气滤网

其他

故障排除

信息目录

规格

安装示意图

地板安装（前面投影）

尺寸

索引

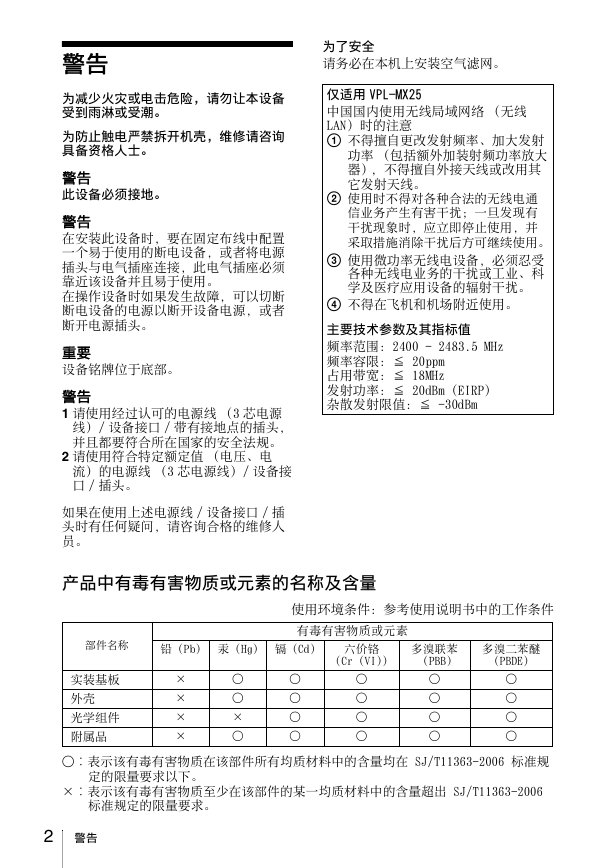

为了安全请务必在本机上安装空气滤网。仅适用 VPL-MX25 中国国内使用无线局域网络（无线 LAN）时的注意 A 不得擅自更改发射频率、加大发射功率（包括额外加装射频功率放大器），不得擅自外接天线或改用其它发射天线。 B 使用时不得对各种合法的无线电通信业务产生有害干扰；一旦发现有干扰现象时，应立即停止使用，并采取措施消除干扰后方可继续使用。 C 使用微功率无线电设备，必须忍受各种无线电业务的干扰或工业、科学及医疗应用设备的辐射干扰。 D 不得在飞机和机场附近使用。主要技术参数及其指标值频率范围：2400 - 2483.5 MHz 频率容限：≦ 20ppm 占用带宽：≦ 18MHz 发射功率：≦ 20dBm (EIRP) 杂散发射限值：≦ -30dBm 警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为防止触电严禁拆开机壳，维修请咨询具备资格人士。警告此设备必须接地。警告在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。重要设备铭牌位于底部。警告 1 请使用经过认可的电源线（3 芯电源线）/ 设备接口 / 带有接地点的插头，并且都要符合所在国家的安全法规。 2 请使用符合特定额定值（电压、电流）的电源线（3 芯电源线）/ 设备接口 / 插头。如果在使用上述电源线 / 设备接口 / 插头时有任何疑问，请咨询合格的维修人员。产品中有毒有害物质或元素的名称及含量使用环境条件：参考使用说明书中的工作条件有毒有害物质或元素部件名称铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 实装基板外壳光学组件附属品 × × × × ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 ×︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2 警告

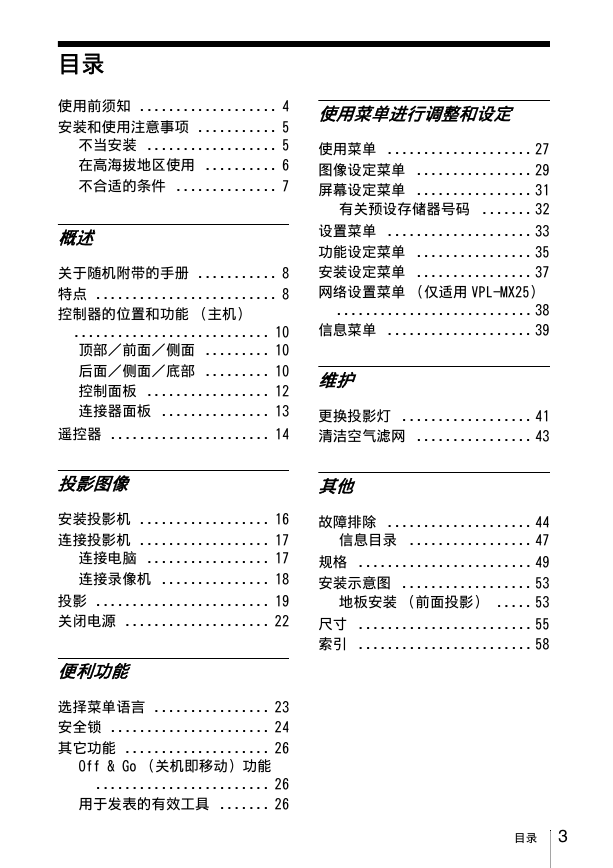

目录使用前须知 ................... 4 安装和使用注意事项 ........... 5 不当安装 .................. 5 在高海拔地区使用 .......... 6 不合适的条件 .............. 7 概述关于随机附带的手册 ........... 8 特点 ......................... 8 控制器的位置和功能（主机） ........................... 10 顶部／前面／侧面 ......... 10 后面／侧面／底部 ......... 10 控制面板 ................. 12 连接器面板 ............... 13 遥控器 ...................... 14 使用菜单进行调整和设定使用菜单 .................... 27 图像设定菜单 ................ 29 屏幕设定菜单 ................ 31 有关预设存储器号码 ....... 32 设置菜单 .................... 33 功能设定菜单 ................ 35 安装设定菜单 ................ 37 网络设置菜单（仅适用 VPL-MX25） ........................... 38 信息菜单 .................... 39 维护更换投影灯 .................. 41 清洁空气滤网 ................ 43 投影图像其他故障排除 .................... 44 信息目录 ................. 47 规格 ........................ 49 安装示意图 .................. 53 地板安装（前面投影） ..... 53 尺寸 ........................ 55 索引 ........................ 58 安装投影机 .................. 16 连接投影机 .................. 17 连接电脑 ................. 17 连接录像机 ............... 18 投影 ........................ 19 关闭电源 .................... 22 便利功能选择菜单语言 ................ 23 安全锁 ...................... 24 其它功能 .................... 26 Off & Go （关机即移动）功能 ........................ 26 用于发表的有效工具 ....... 26 目录 3

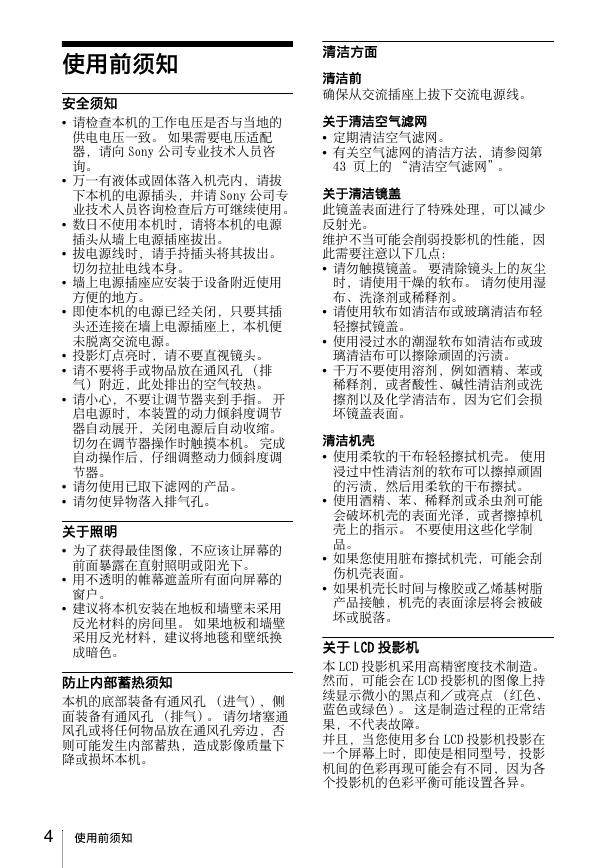

使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。如果需要电压适配器，请向 Sony 公司专业技术人员咨询。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请 Sony 公司专业技术人员咨询检查后方可继续使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔（排气）附近，此处排出的空气较热。请小心，不要让调节器夹到手指。开启电源时，本装置的动力倾斜度调节器自动展开，关闭电源后自动收缩。切勿在调节器操作时触摸本机。完成自动操作后，仔细调整动力倾斜度调节器。请勿使用已取下滤网的产品。请勿使异物落入排气孔。关于照明为了获得最佳图像，不应该让屏幕的前面暴露在直射照明或阳光下。用不透明的帷幕遮盖所有面向屏幕的窗户。建议将本机安装在地板和墙壁未采用反光材料的房间里。如果地板和墙壁采用反光材料，建议将地毯和壁纸换成暗色。防止内部蓄热须知本机的底部装备有通风孔（进气），侧面装备有通风孔（排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成影像质量下降或损坏本机。清洁方面清洁前确保从交流插座上拔下交流电源线。关于清洁空气滤网定期清洁空气滤网。有关空气滤网的清洁方法，请参阅第 43 页上的 “清洁空气滤网”。关于清洁镜盖此镜盖表面进行了特殊处理，可以减少反射光。维护不当可能会削弱投影机的性能，因此需要注意以下几点：请勿触摸镜盖。要清除镜头上的灰尘时，请使用干燥的软布。请勿使用湿布、洗涤剂或稀释剂。请使用软布如清洁布或玻璃清洁布轻轻擦拭镜盖。使用浸过水的潮湿软布如清洁布或玻璃清洁布可以擦除顽固的污渍。千万不要使用溶剂，例如酒精、苯或稀释剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布，因为它们会损坏镜盖表面。清洁机壳使用柔软的干布轻轻擦拭机壳。使用浸过中性清洁剂的软布可以擦掉顽固的污渍，然后用柔软的干布擦拭。使用酒精、苯、稀释剂或杀虫剂可能会破坏机壳的表面光泽，或者擦掉机壳上的指示。不要使用这些化学制品。如果您使用脏布擦拭机壳，可能会刮伤机壳表面。如果机壳长时间与橡胶或乙烯基树脂产品接触，机壳的表面涂层将会被破坏或脱落。关于 LCD 投影机本 LCD 投影机采用高精密度技术制造。然而，可能会在 LCD 投影机的图像上持续显示微小的黑点和／或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。并且，当您使用多台 LCD 投影机投影在一个屏幕上时，即使是相同型号，投影机间的色彩再现可能会有不同，因为各个投影机的色彩平衡可能设置各异。 4 使用前须知

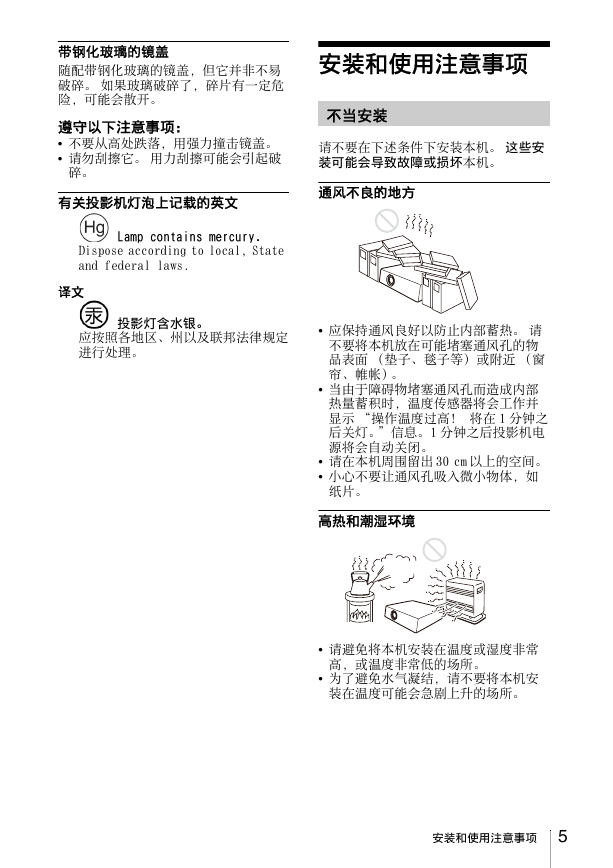

带钢化玻璃的镜盖随配带钢化玻璃的镜盖，但它并非不易破碎。如果玻璃破碎了，碎片有一定危险，可能会散开。遵守以下注意事项：不要从高处跌落，用强力撞击镜盖。请勿刮擦它。用力刮擦可能会引起破碎。有关投影机灯泡上记载的英文 Lamp contains mercury. Dispose according to local, State and federal laws. 译文投影灯含水银。应按照各地区、州以及联邦法律规定进行处理。安装和使用注意事项不当安装请不要在下述条件下安装本机。这些安装可能会导致故障或损坏本机。通风不良的地方应保持通风良好以防止内部蓄热。请不要将本机放在可能堵塞通风孔的物品表面（垫子、毯子等）或附近（窗帘、帷帐）。当由于障碍物堵塞通风孔而造成内部热量蓄积时，温度传感器将会工作并显示 “操作温度过高！将在 1 分钟之后关灯。”信息。1 分钟之后投影机电源将会自动关闭。请在本机周围留出 30 cm 以上的空间。小心不要让通风孔吸入微小物体，如纸片。高热和潮湿环境请避免将本机安装在温度或湿度非常高，或温度非常低的场所。为了避免水气凝结，请不要将本机安装在温度可能会急剧上升的场所。安装和使用注意事项 5

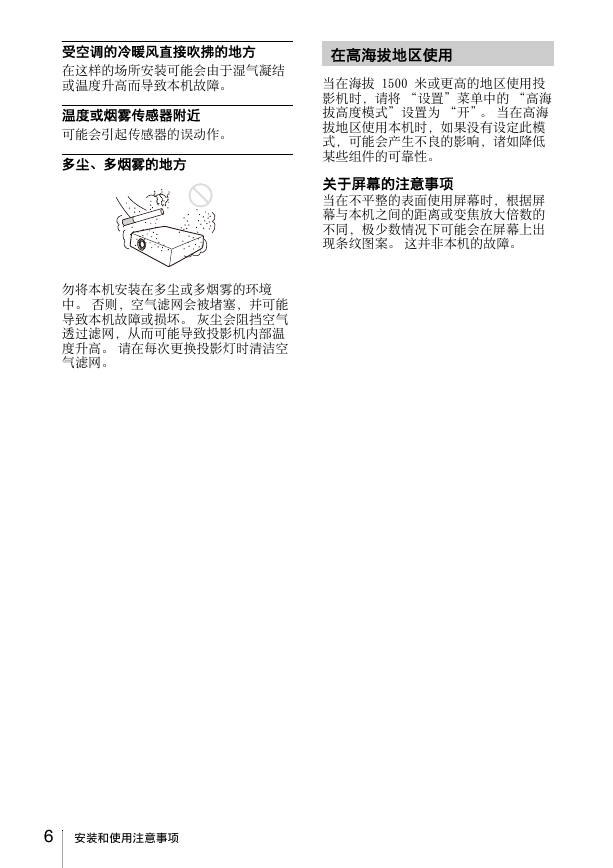

在高海拔地区使用当在海拔 1500 米或更高的地区使用投影机时，请将 “设置”菜单中的 “高海拔高度模式”设置为 “开”。当在高海拔地区使用本机时，如果没有设定此模式，可能会产生不良的影响，诸如降低某些组件的可靠性。关于屏幕的注意事项当在不平整的表面使用屏幕时，根据屏幕与本机之间的距离或变焦放大倍数的不同，极少数情况下可能会在屏幕上出现条纹图案。这并非本机的故障。受空调的冷暖风直接吹拂的地方在这样的场所安装可能会由于湿气凝结或温度升高而导致本机故障。温度或烟雾传感器附近可能会引起传感器的误动作。多尘、多烟雾的地方勿将本机安装在多尘或多烟雾的环境中。否则，空气滤网会被堵塞，并可能导致本机故障或损坏。灰尘会阻挡空气透过滤网，从而可能导致投影机内部温度升高。请在每次更换投影灯时清洁空气滤网。 6 安装和使用注意事项

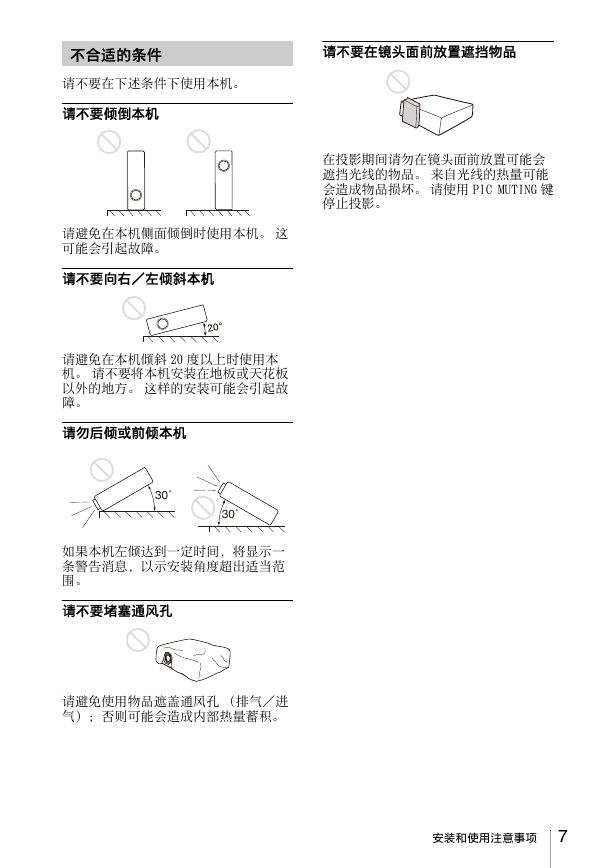

不合适的条件请不要在镜头面前放置遮挡物品请不要在下述条件下使用本机。请不要倾倒本机在投影期间请勿在镜头面前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。请使用 PIC MUTING 键停止投影。请避免在本机侧面倾倒时使用本机。这可能会引起故障。请不要向右／左倾斜本机请避免在本机倾斜 20 度以上时使用本机。请不要将本机安装在地板或天花板以外的地方。这样的安装可能会引起故障。请勿后倾或前倾本机 30˚ 30˚ 如果本机左倾达到一定时间，将显示一条警告消息，以示安装角度超出适当范围。请不要堵塞通风孔请避免使用物品遮盖通风孔（排气／进气）；否则可能会造成内部热量蓄积。安装和使用注意事项 7

B 概述关于随机附带的手册特点本投影机附带有下列手册。高亮度、高画质手册使用说明书（本手册）本使用说明书记述了本投影机的设置和操作方法。使用说明书（用于网络 /USB 文件查看器）（另行印刷的手册）（仅适用 VPL-MX25）本使用说明书记述了如何设置和操作网络发表。本手册中包含对 VPL-MX20 和 VPL- MX25 的说明。请注意，主要使用 VPL- MX25 的图示进行说明。由于机型原因，可能不会显示某个项目。高亮度采用 Sony 公司独特的新型光学系统，结合新开发的 LCD 面板，实现了高效的光学系统。以 200W 超高压投影灯确保 2500 流明的亮度输出。高画质采用三个由约 790000 有效像素构成的超高孔径 0.63 英寸（1.6cm）XGA 面板，对 RGB 输入信号提供 1024 x 768 点（水平 / 垂直）的分辨率，对视频输入信号提供 750 行水平电视线。小型轻量由于投影机的重量仅有 1.7kg，并且机身设计较薄，因此十分轻便。这使得投影机便于携带。容易设定，简单操作附带自动调焦的先进智能自动设置功能只需按下电源键，投影机便会自动执行使用前所需的各种设定。投影机执行垂直梯形失真校正，自动调整对焦，检测信号并设定最佳投影条件。装备有动力变焦 / 聚焦本投影机装备有动力变焦和动力聚焦镜头，便于您在远离投影机的位置通过遥控器调整图像的尺寸和聚焦。短焦距镜头投影距离非常短，当投影 80 英寸（203cm）（对角测量）的图像时大约为 2.36m，便于您在有限的空间里向大屏幕投影。 Off & Go （关机即移动）功能使用后关闭投影机电源，拔下插头，即可将其移至其它地方。 8 关于随机附带的手册 / 特点
