飞思卡尔单片机原理及应用电气工程学院周云龙 2009.4.5 电气工程学院周云龙 2009.4.5

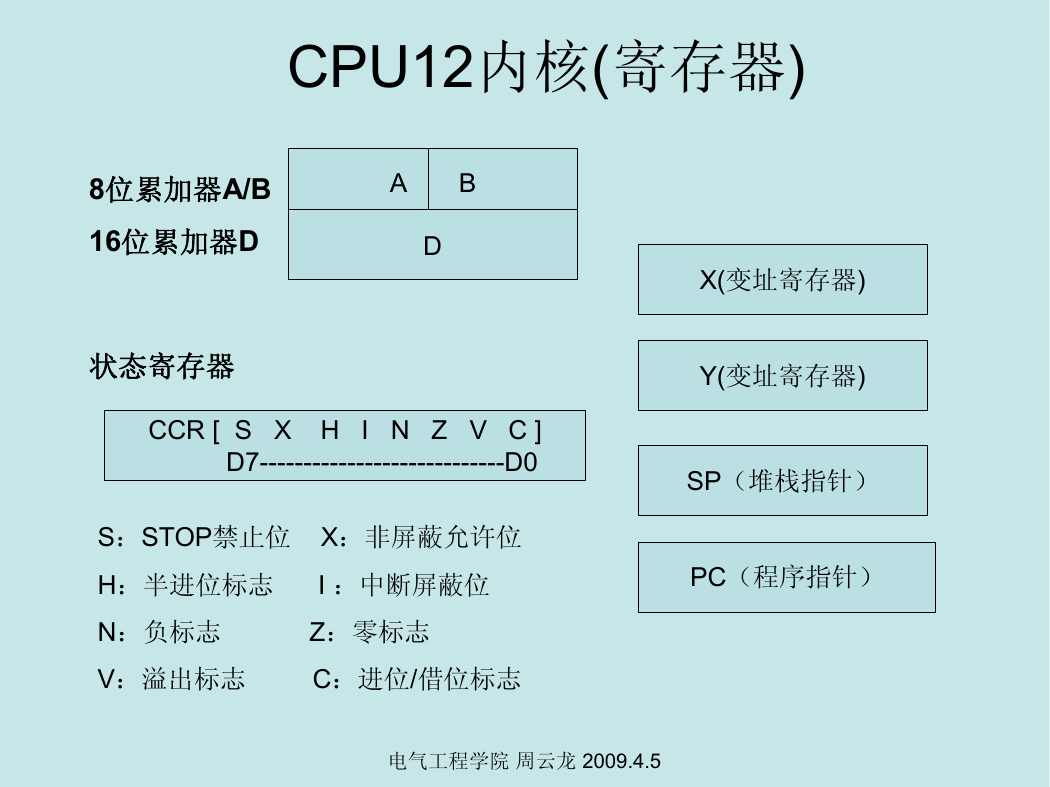

CPU12内核(寄存器) 8位累加器A/B 16位累加器D A B D 状态寄存器 CCR [ S X H I N Z V C ] D7D0 S：STOP禁止位 X：非屏蔽允许位 H：半进位标志 N：负标志 V：溢出标志 I ：中断屏蔽位 Z：零标志 C：进位/借位标志电气工程学院周云龙 2009.4.5 X(变址寄存器) Y(变址寄存器) SP（堆栈指针） PC（程序指针）

电气工程学院周云龙 2009.4.5

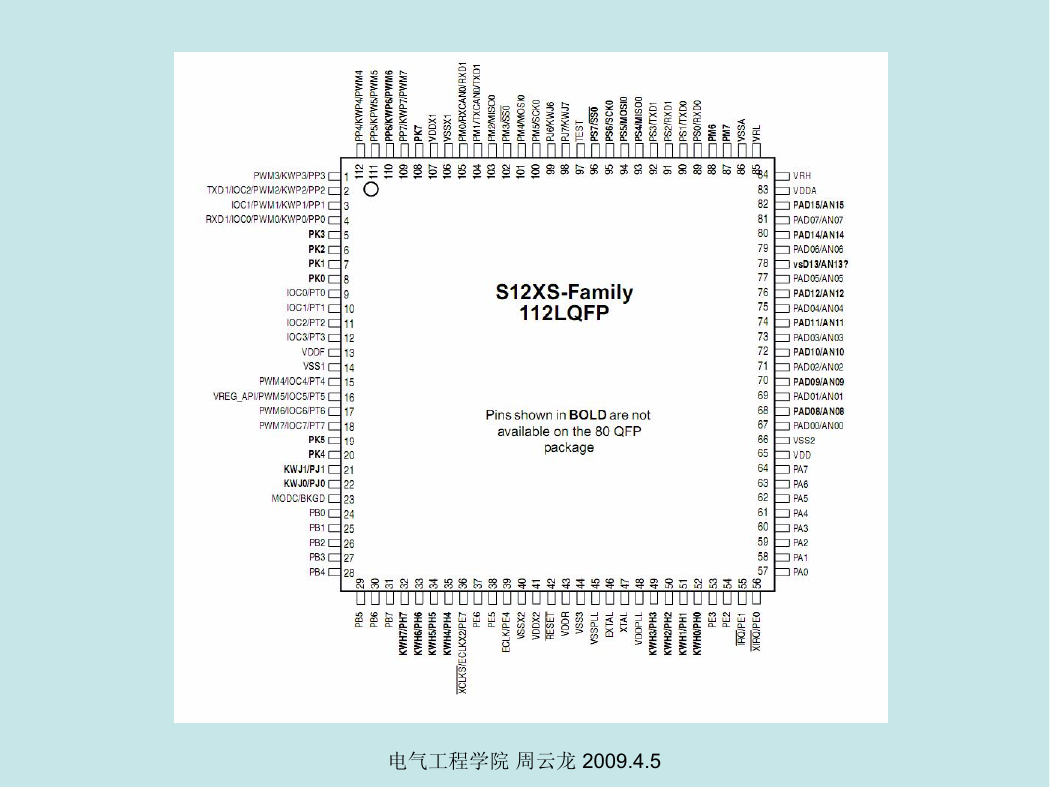

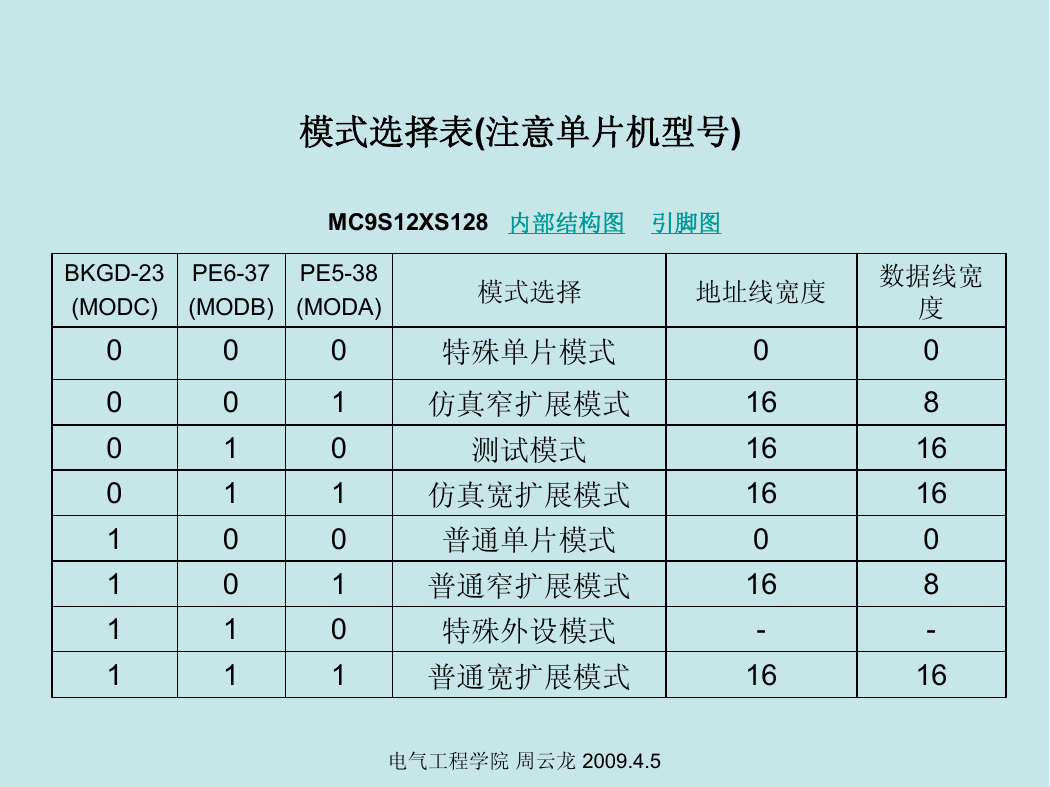

模式选择表(注意单片机型号) MC9S12XS128 内部结构图引脚图 BKGD23 (MODC) PE637 (MODB) PE538 (MODA) 模式选择地址线宽度 0 0 0 0 1 1 1 1 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1 特殊单片模式仿真窄扩展模式测试模式仿真宽扩展模式普通单片模式普通窄扩展模式特殊外设模式普通宽扩展模式电气工程学院周云龙 2009.4.5 0 16 16 16 0 16 16 数据线宽度 0 8 16 16 0 8 16

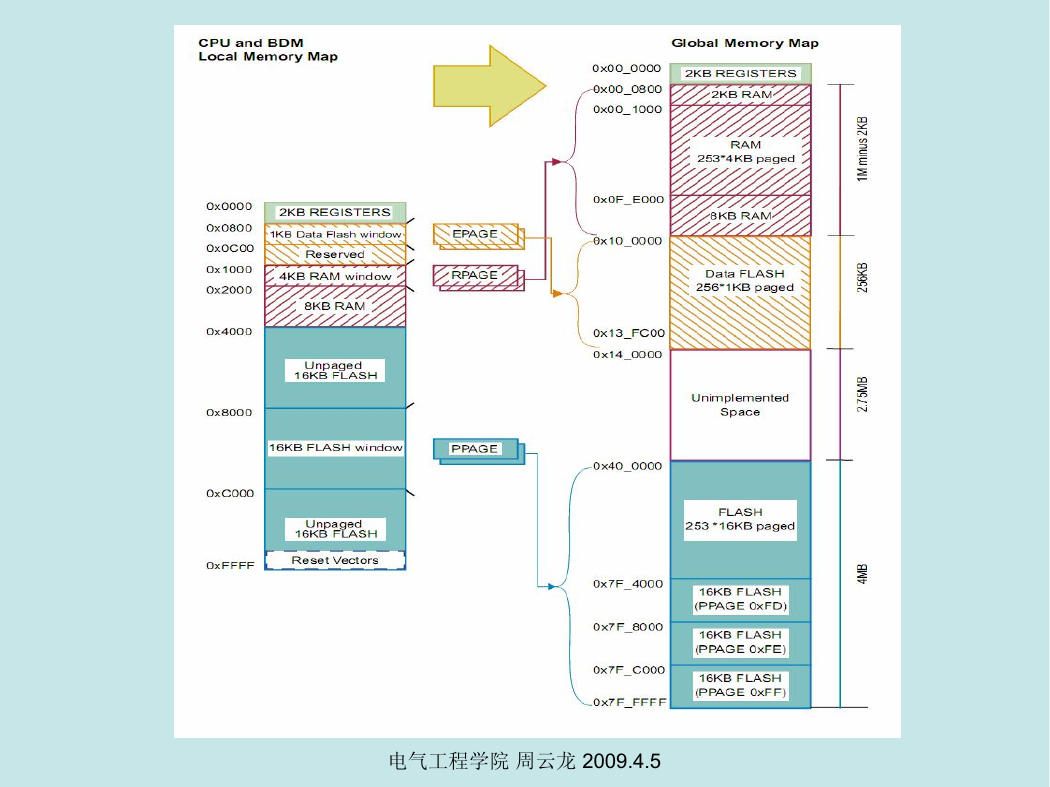

电气工程学院周云龙 2009.4.5

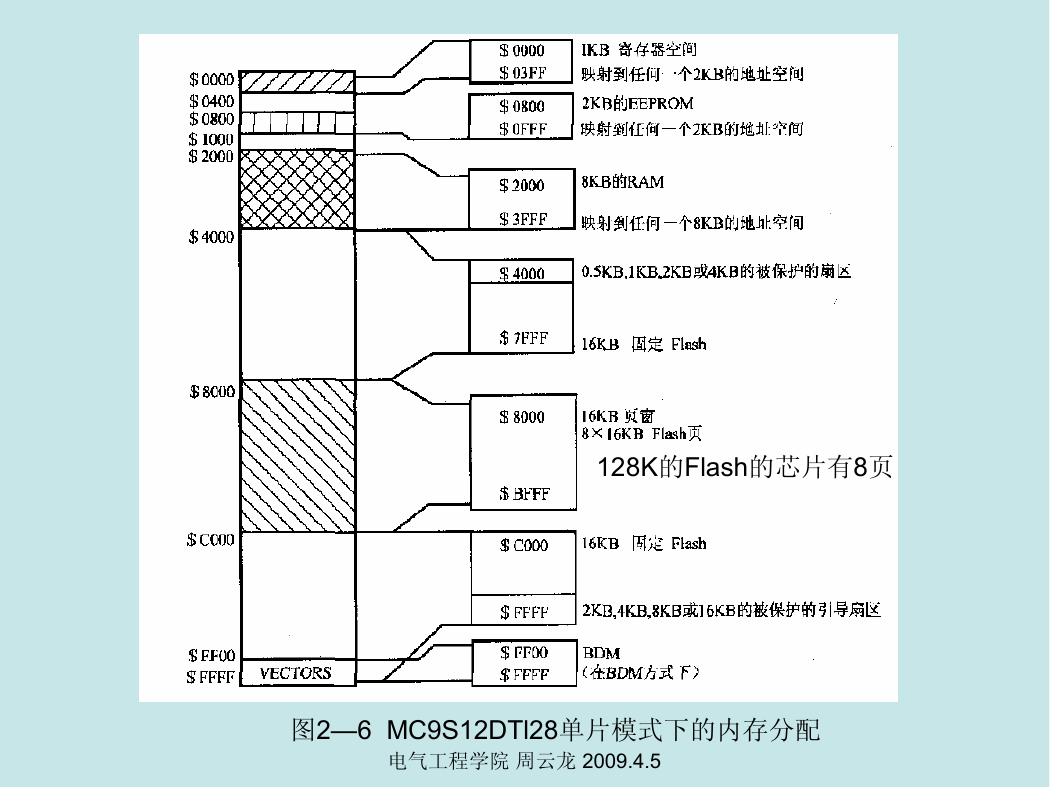

128K的Flash的芯片有8页图2—6 MC9S12DTl28单片模式下的内存分配电气工程学院周云龙 2009.4.5

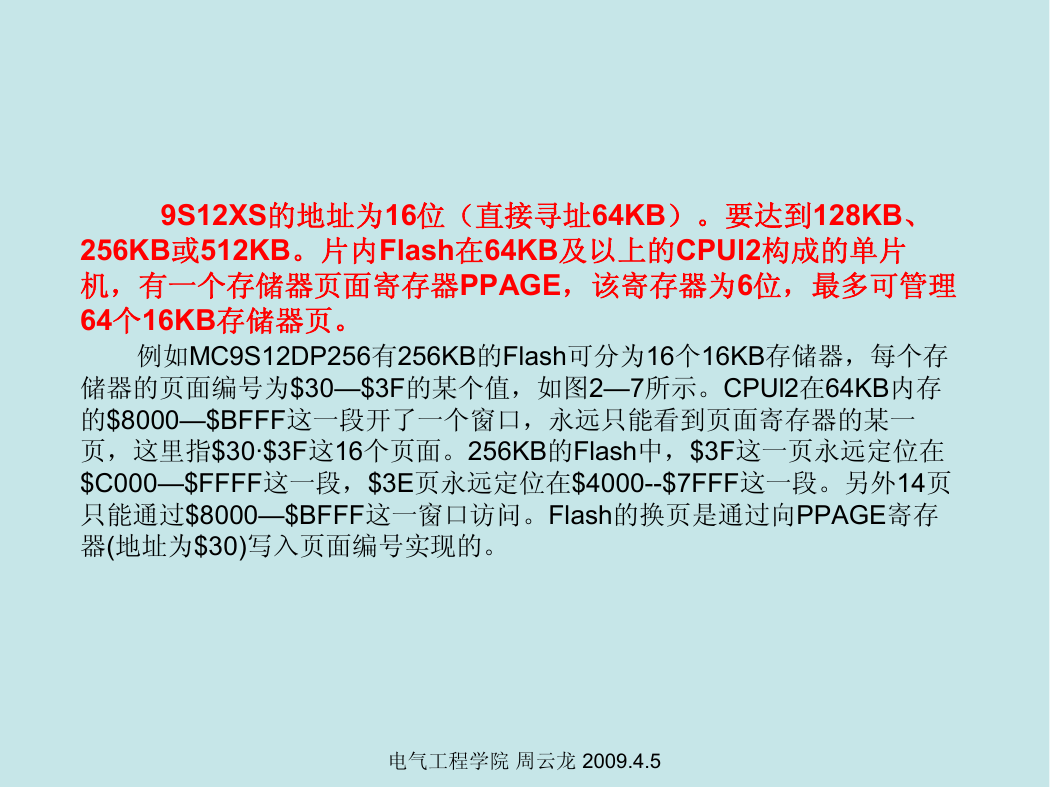

9S12XS的地址为16位（直接寻址64KB）。要达到128KB、 256KB或512KB。片内Flash在64KB及以上的CPUl2构成的单片机，有一个存储器页面寄存器PPAGE，该寄存器为6位，最多可管理 64个16KB存储器页。例如MC9S12DP256有256KB的Flash可分为16个16KB存储器，每个存储器的页面编号为$30—$3F的某个值，如图2—7所示。CPUl2在64KB内存的$8000—$BFFF这一段开了一个窗口，永远只能看到页面寄存器的某一页，这里指$30∙$3F这16个页面。256KB的Flash中，$3F这一页永远定位在 $C000—$FFFF这一段，$3E页永远定位在$4000$7FFF这一段。另外14页只能通过$8000—$BFFF这一窗口访问。Flash的换页是通过向PPAGE寄存器(地址为$30)写入页面编号实现的。电气工程学院周云龙 2009.4.5

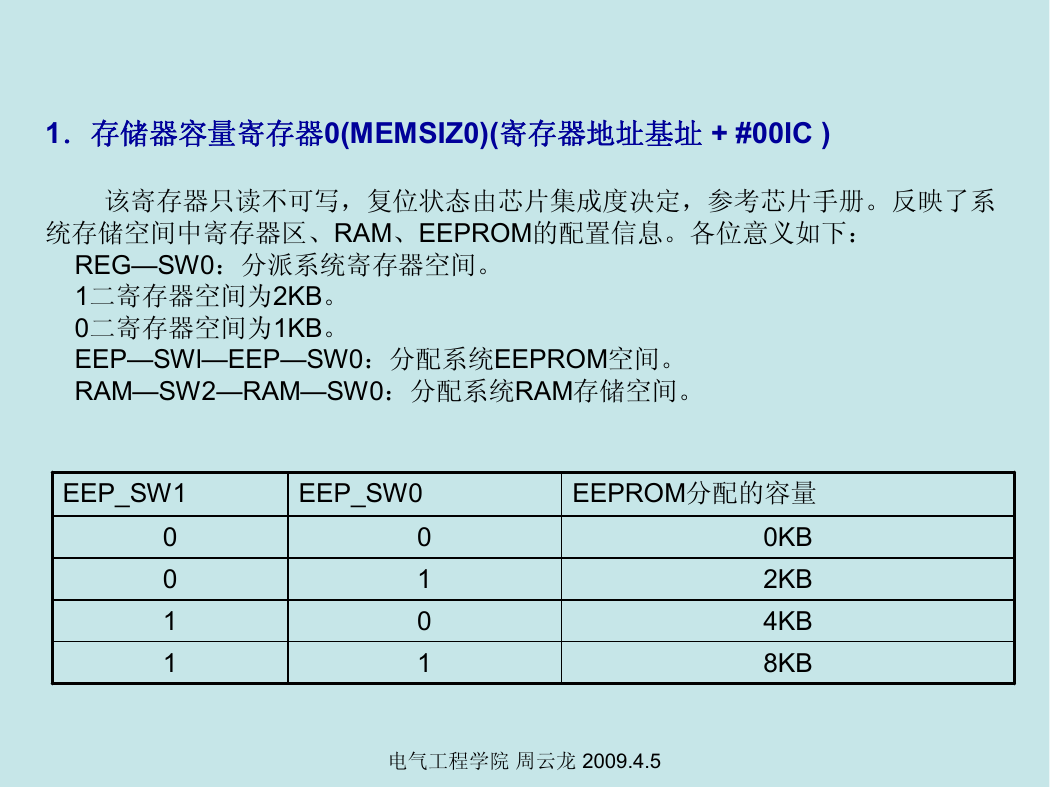

1．存储器容量寄存器0(MEMSIZ0)(寄存器地址基址 + #00IC ) 该寄存器只读不可写，复位状态由芯片集成度决定，参考芯片手册。反映了系统存储空间中寄存器区、RAM、EEPROM的配置信息。各位意义如下： REG—SW0：分派系统寄存器空间。 1二寄存器空间为2KB。 0二寄存器空间为1KB。 EEP—SWl—EEP—SW0：分配系统EEPROM空间。 RAM—SW2—RAM—SW0：分配系统RAM存储空间。 EEP_SW1 0 0 1 1 EEP_SW0 0 1 0 1 EEPROM分配的容量 0KB 2KB 4KB 8KB 电气工程学院周云龙 2009.4.5
