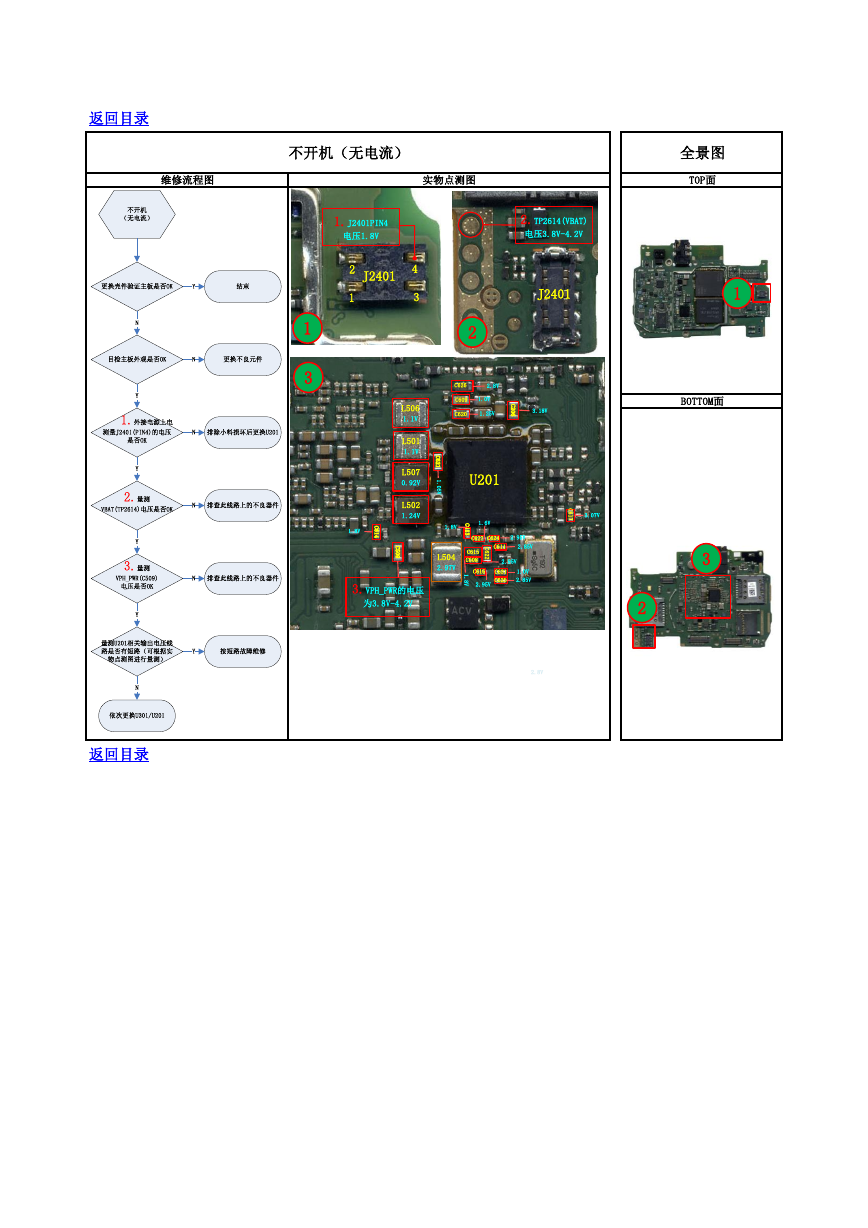

返回目录 不开机（无电流） 维修流程图 实物点测图 全景图 TOP面 1 C3 3 1.J2401PIN4 电压1.8V 2 J2401 1 4 3 L506 1.1V L501 1.1V L507 0.92V L502 1.24V 1.8V 3.VPH_PWR的电压 为3.8V-4.2V 2.TP2614(VBAT) 电压3.8V-4.2V J2401 1 2 C626 2.8V C609 1.0V C620 1.25V 3.18V U201 1 . 0 5 V 1.8V 1.6V L504 2.97V C627 C624 2.95V C615 C608 C 6 2 2 C616 2.95V 1 . 8 V C611 2.85V 2.95V C631 C625 1.0V 2.85V C 6 1 7 3.07V 2.8V BOTTOM面 3 2 返回目录 更换不良元件N目检主板外观是否OK不开机（无电流） 1.外接电源上电测量J2401(PIN4)的电压是否OK2.量测VBAT(TP2614)电压是否OKY排除小料损坏后更换U201NY排查此线路上的不良器件N量测U201相关输出电压线路是否有短路（可根据实物点测图进行量测）按短路故障维修YY依次更换U301/U201N更换壳件验证主板是否OK结束YN3.量测VPH_PWR(C509)电压是否OK排查此线路上的不良器件NY
