    课程设计说明书 课程设计名称： 微机原理与接口技术课程设计 课程设计题目： 加密卡 学 院 名 称： 信息工程学院 专业：计算机科学与技术 班级： 070612 学号： 07061213 姓名： 何沛浓 评分： 教师： 20 10 年 7 月 8 日 1

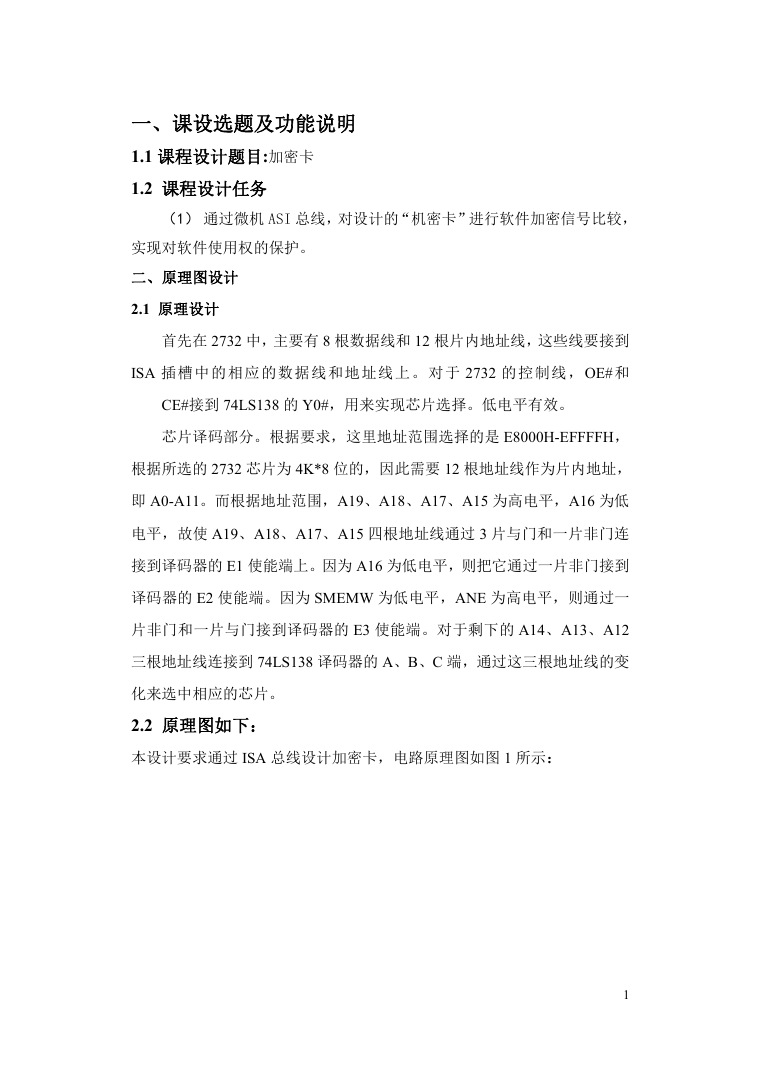

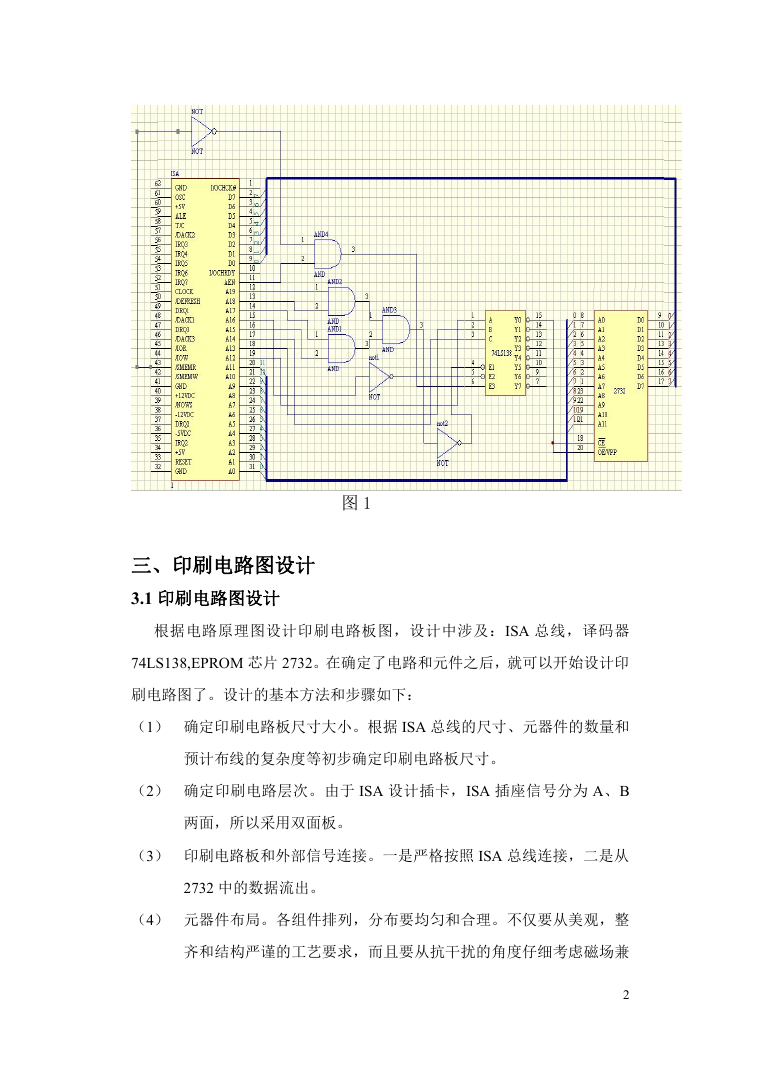

    一、课设选题及功能说明 1.1 课程设计题目:加密卡 1.2 课程设计任务 （1） 通过微机 ASI 总线，对设计的“机密卡”进行软件加密信号比较， 实现对软件使用权的保护。 二、原理图设计 2.1 原理设计 首先在 2732 中，主要有 8 根数据线和 12 根片内地址线，这些线要接到 ISA 插槽 中的 相应 的数 据线 和地 址线 上。 对于 2732 的控 制线 ，OE#和 CE#接到 74LS138 的 Y0#，用来实现芯片选择。低电平有效。 芯片译码部分。根据要求，这里地址范围选择的是 E8000H-EFFFFH， 根据所选的 2732 芯片为 4K*8 位的，因此需要 12 根地址线作为片内地址， 即 A0-A11。而根据地址范围，A19、A18、A17、A15 为高电平，A16 为低 电平，故使 A19、A18、A17、A15 四根地址线通过 3 片与门和一片非门连 接到译码器的 E1 使能端上。因为 A16 为低电平，则把它通过一片非门接到 译码器的 E2 使能端。因为 SMEMW 为低电平，ANE 为高电平，则通过一 片非门和一片与门接到译码器的 E3 使能端。对于剩下的 A14、A13、A12 三根地址线连接到 74LS138 译码器的 A、B、C 端，通过这三根地址线的变 化来选中相应的芯片。 2.2 原理图如下： 本设计要求通过 ISA 总线设计加密卡，电路原理图如图 1 所示： 1
    图 1 三、印刷电路图设计 3.1 印刷电路图设计 根据电路原理图设计印刷电路板图，设计中涉及：ISA 总线，译码器 74LS138,EPROM 芯片 2732。在确定了电路和元件之后，就可以开始设计印 刷电路图了。设计的基本方法和步骤如下： （1） 确定印刷电路板尺寸大小。根据 ISA 总线的尺寸、元器件的数量和 预计布线的复杂度等初步确定印刷电路板尺寸。 （2） 确定印刷电路层次。由于 ISA 设计插卡，ISA 插座信号分为 A、B 两面，所以采用双面板。 （3） 印刷电路板和外部信号连接。一是严格按照 ISA 总线连接，二是从 2732 中的数据流出。 （4） 元器件布局。各组件排列，分布要均匀和合理。不仅要从美观，整 齐和结构严谨的工艺要求，而且要从抗干扰的角度仔细考虑磁场兼 2

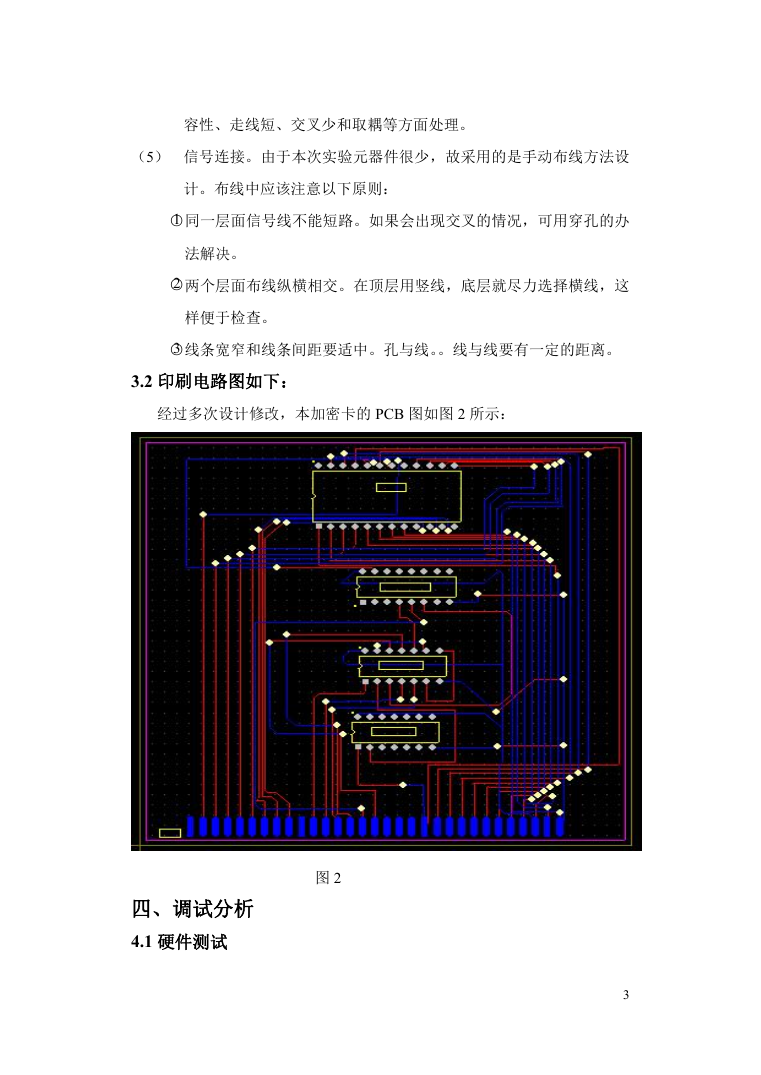

    容性、走线短、交叉少和取耦等方面处理。 （5） 信号连接。由于本次实验元器件很少，故采用的是手动布线方法设 计。布线中应该注意以下原则： ○1 同一层面信号线不能短路。如果会出现交叉的情况，可用穿孔的办 法解决。 ○2 两个层面布线纵横相交。在顶层用竖线，底层就尽力选择横线，这 样便于检查。 ○3 线条宽窄和线条间距要适中。孔与线。。线与线要有一定的距离。 3.2 印刷电路图如下： 经过多次设计修改，本加密卡的 PCB 图如图 2 所示： 图 2 四、调试分析 4.1 硬件测试 3

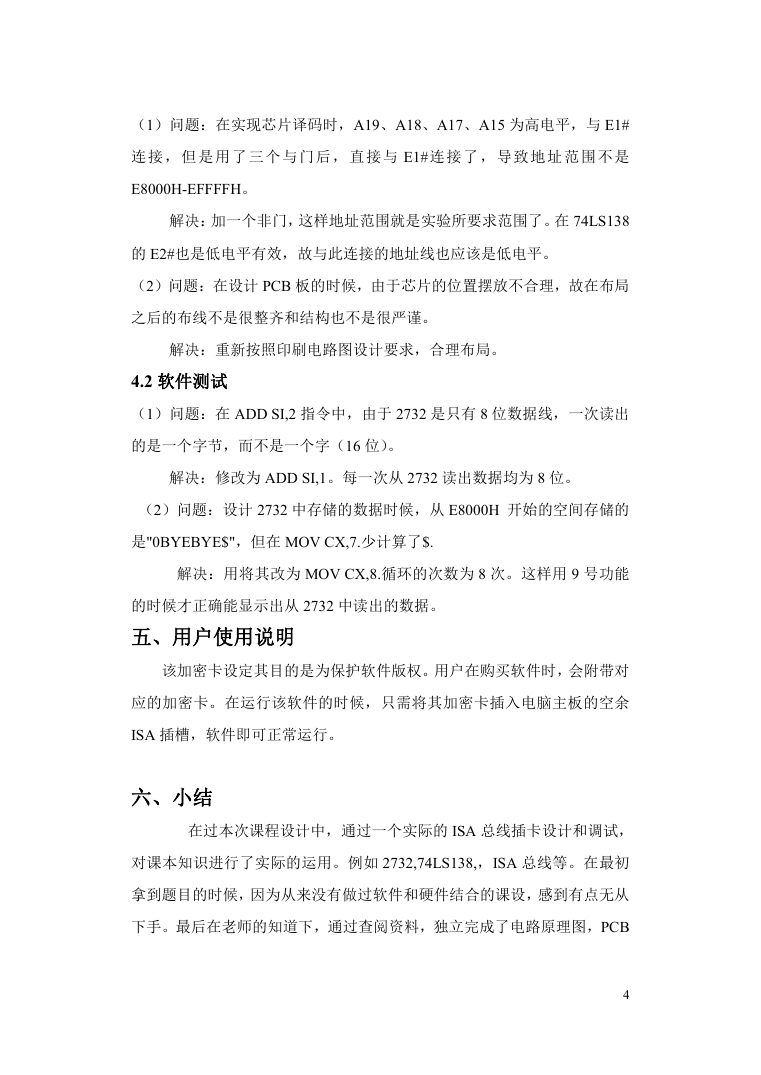

    （1）问题：在实现芯片译码时，A19、A18、A17、A15 为高电平，与 E1# 连 接 ， 但 是 用 了 三 个 与 门后 ， 直 接 与 E1#连 接 了 ， 导 致 地 址 范 围 不是 E8000H-EFFFFH。 解决：加一个非门，这样地址范围就是实验所要求范围了。在 74LS138 的 E2#也是低电平有效，故与此连接的地址线也应该是低电平。 （2）问题：在设计 PCB 板的时候，由于芯片的位置摆放不合理，故在布局 之后的布线不是很整齐和结构也不是很严谨。 解决：重新按照印刷电路图设计要求，合理布局。 4.2 软件测试 （1）问题：在 ADD SI,2 指令中，由于 2732 是只有 8 位数据线，一次读出 的是一个字节，而不是一个字（16 位）。 解决：修改为 ADD SI,1。每一次从 2732 读出数据均为 8 位。 （2）问题：设计 2732 中存储的数据时候，从 E8000H 开始的空间存储的 是"0BYEBYE$"，但在 MOV CX,7.少计算了$. 解决：用将其改为 MOV CX,8.循环的次数为 8 次。这样用 9 号功能 的时候才正确能显示出从 2732 中读出的数据。 五、用户使用说明 该加密卡设定其目的是为保护软件版权。用户在购买软件时，会附带对 应的加密卡。在运行该软件的时候，只需将其加密卡插入电脑主板的空余 ISA 插槽，软件即可正常运行。 六、小结 在过本次课程设计中，通过一个实际的 ISA 总线插卡设计和调试， 对课本知识进行了实际的运用。例如 2732,74LS138,，ISA 总线等。在最初 拿到题目的时候，因为从来没有做过软件和硬件结合的课设，感到有点无从 下手。最后在老师的知道下，通过查阅资料，独立完成了电路原理图，PCB 4

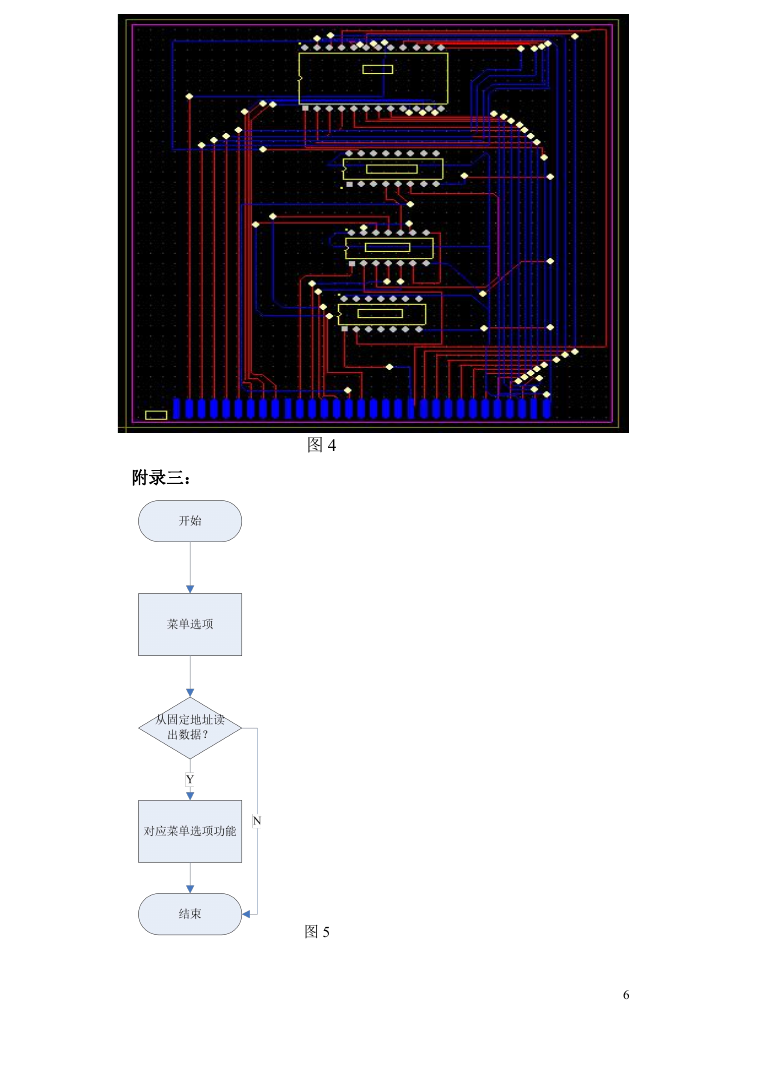

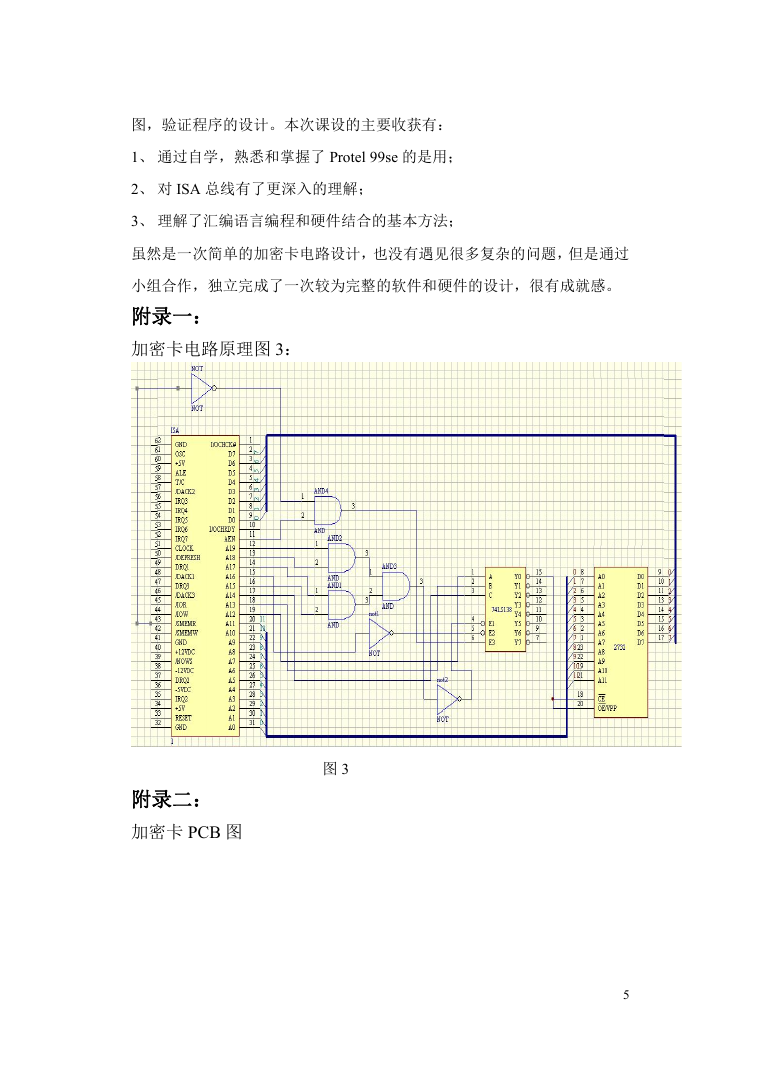

    图，验证程序的设计。本次课设的主要收获有： 1、 通过自学，熟悉和掌握了 Protel 99se 的是用； 2、 对 ISA 总线有了更深入的理解； 3、 理解了汇编语言编程和硬件结合的基本方法； 虽然是一次简单的加密卡电路设计，也没有遇见很多复杂的问题，但是通过 小组合作，独立完成了一次较为完整的软件和硬件的设计，很有成就感。 附录一： 加密卡电路原理图 3： 图 3 附录二： 加密卡 PCB 图 5
    图 4 附录三： 图 5 6

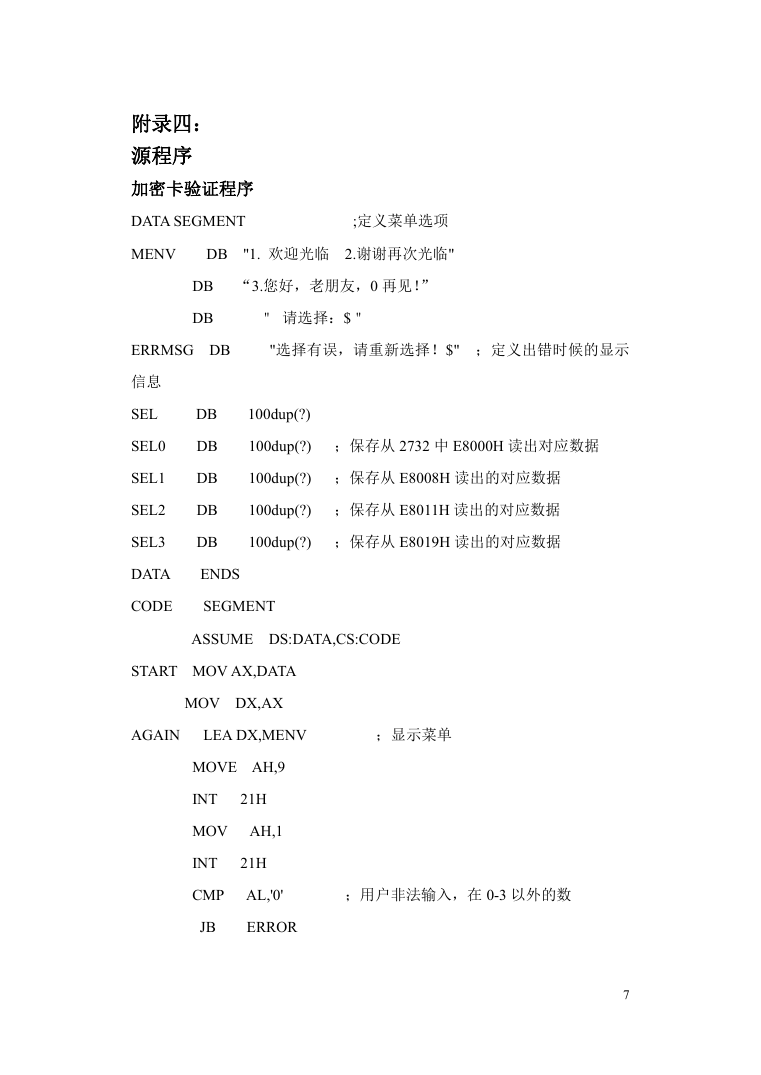

    附录四： 源程序 加密卡验证程序 DATA SEGMENT ;定义菜单选项 MENV DB "1. 欢迎光临 2.谢谢再次光临" DB “3.您好，老朋友，0 再见！” DB ＂ 请选择：$＂ ERRMSG DB "选择有误，请重新选择！$" ；定义出错时候的显示 信息 SEL SEL0 SEL1 SEL2 SEL3 DB DB DB DB DB 100dup(?) 100dup(?) ；保存从 2732 中 E8000H 读出对应数据 100dup(?) ；保存从 E8008H 读出的对应数据 100dup(?) ；保存从 E8011H 读出的对应数据 100dup(?) ；保存从 E8019H 读出的对应数据 DATA CODE ENDS SEGMENT ASSUME DS:DATA,CS:CODE START MOV AX,DATA MOV DX,AX AGAIN LEA DX,MENV ；显示菜单 MOVE AH,9 INT 21H MOV AH,1 INT 21H CMP AL,'0' ；用户非法输入，在 0-3 以外的数 JB ERROR 7
