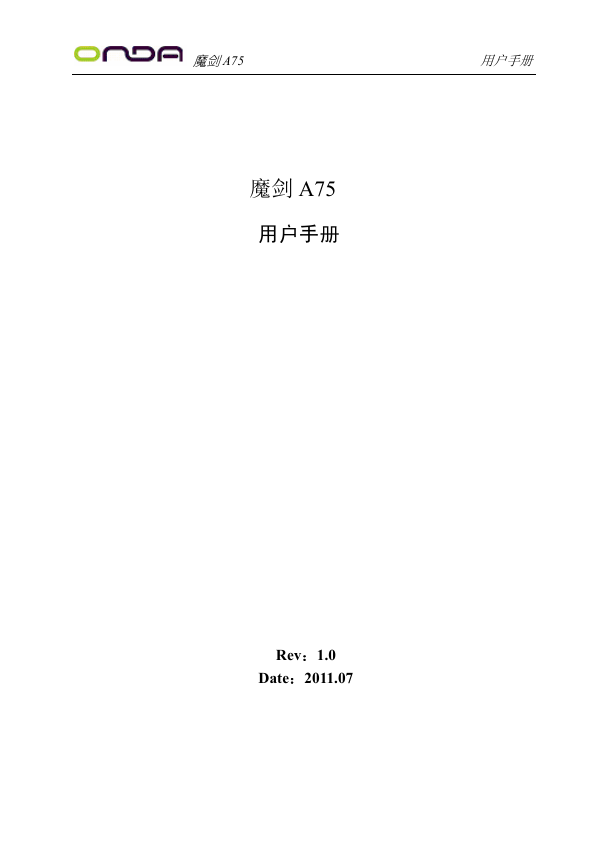

魔剑A75 用户手册魔剑 A75 用户手册 Rev：1.0 Date：2011.07

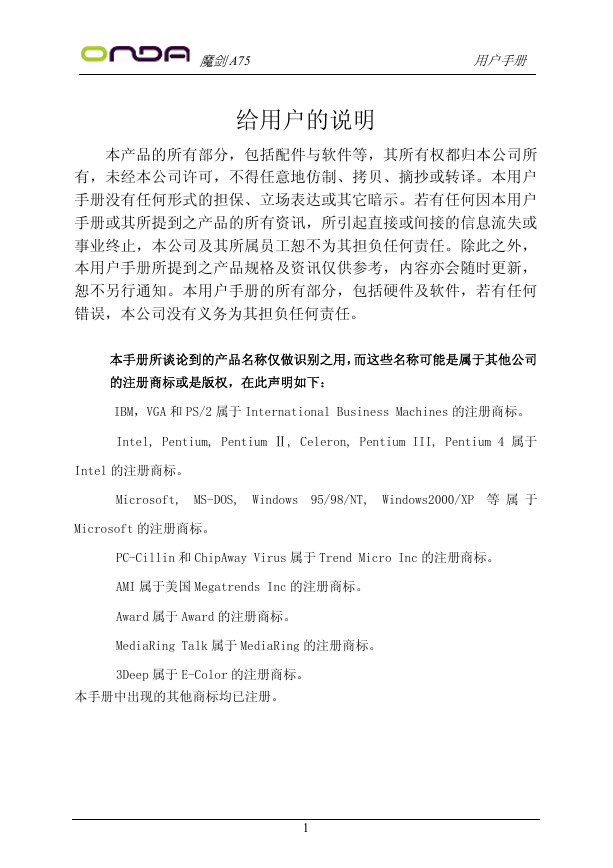

魔剑A75 用户手册给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 1

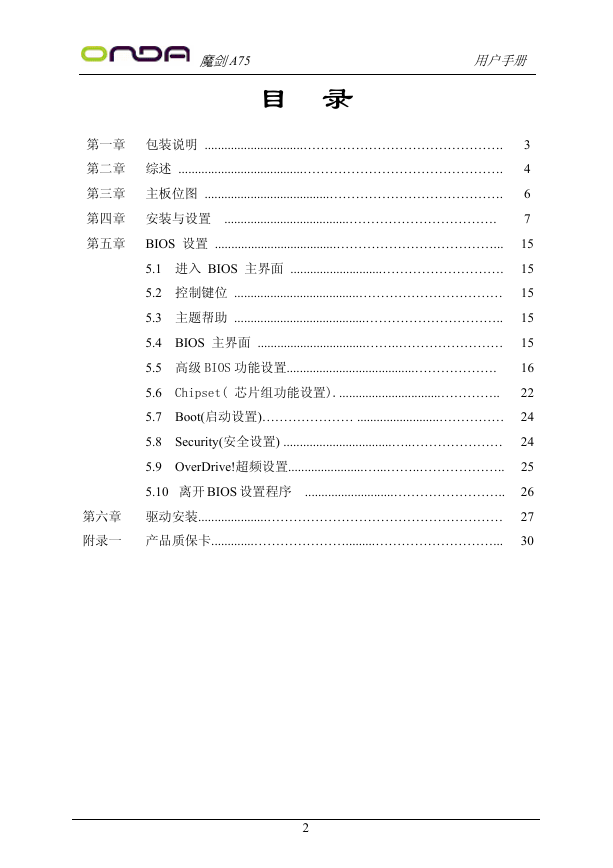

魔剑A75 用户手册目录第一章包装说明 ..............................………………………………………. 3 第二章综述 ......................................………………………………………. 4 第三章主板位图 ......................................…………………………………. 6 第四章安装与设置 ......................................……………………………. 7 第五章 BIOS 设置 .....................................………………………………... 15 5.1 进入 BIOS 主界面 ............................………………………. 15 5.2 控制键位 ......................................…………………………… 15 5.3 主题帮助 ........................................………………………….. 15 5.4 BIOS 主界面 .................................……..…………………… 15 16 5.5 高级 BIOS 功能设置.......................................………………. 5.6 Chipset( 芯片组功能设置)................................………….. 22 5.7 Boot(启动设置)………………… .........................…………… 24 5.8 Security(安全设置) .................................…..………………… 24 25 5.9 OverDrive!超频设置.......................…...……..……………….. 5.10 离开 BIOS 设置程序 ...........................…………………….. 26 第六章驱动安装.....................……………………………………………… 27 附录一产品质保卡.............………………….........………………………... 30 2

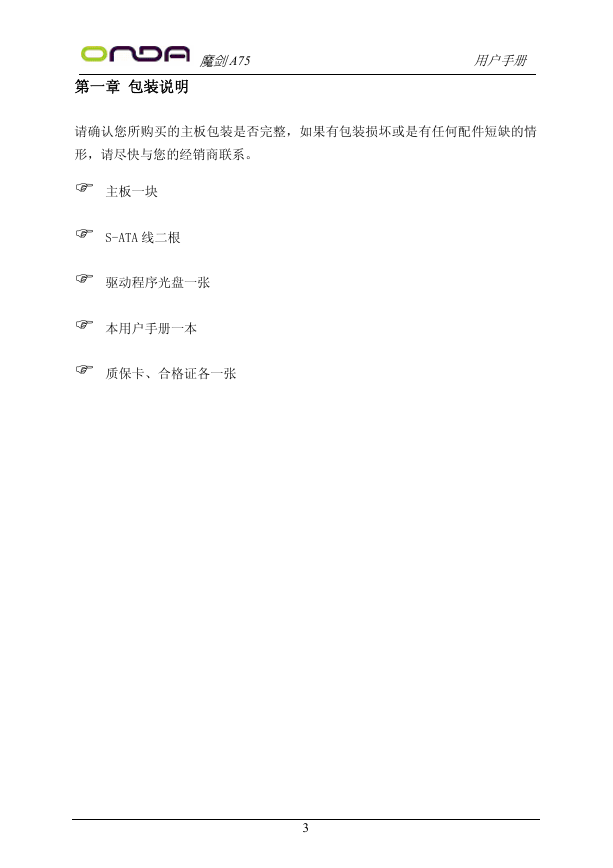

魔剑A75 用户手册第一章包装说明请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。主板一块 S-ATA 线二根驱动程序光盘一张本用户手册一本质保卡、合格证各一张 3

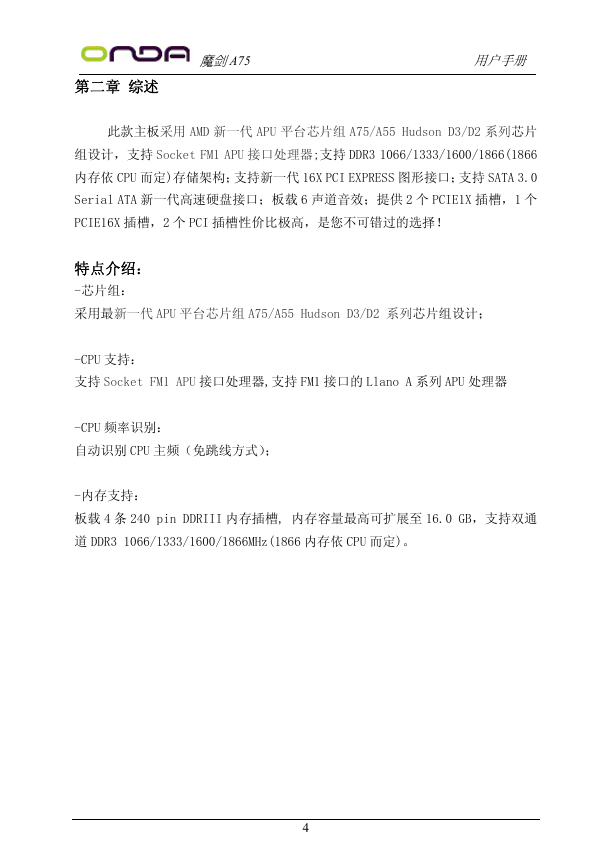

魔剑A75 用户手册第二章综述此款主板采用 AMD 新一代 APU 平台芯片组 A75/A55 Hudson D3/D2 系列芯片组设计，支持 Socket FM1 APU 接口处理器;支持 DDR3 1066/1333/1600/1866(1866 内存依 CPU 而定)存储架构；支持新一代 16X PCI EXPRESS 图形接口；支持 SATA 3.0 Serial ATA 新一代高速硬盘接口；板载 6 声道音效；提供 2 个 PCIE1X 插槽，1 个 PCIE16X 插槽，2 个 PCI 插槽性价比极高，是您不可错过的选择！特点介绍： -芯片组：采用最新一代 APU 平台芯片组 A75/A55 Hudson D3/D2 系列芯片组设计； -CPU 支持：支持 Socket FM1 APU 接口处理器,支持 FM1 接口的 Llano A 系列 APU 处理器 -CPU 频率识别：自动识别 CPU 主频（免跳线方式）； -内存支持：板载 4 条 240 pin DDRIII 内存插槽, 内存容量最高可扩展至 16.0 GB，支持双通道 DDR3 1066/1333/1600/1866MHz(1866 内存依 CPU 而定)。 4

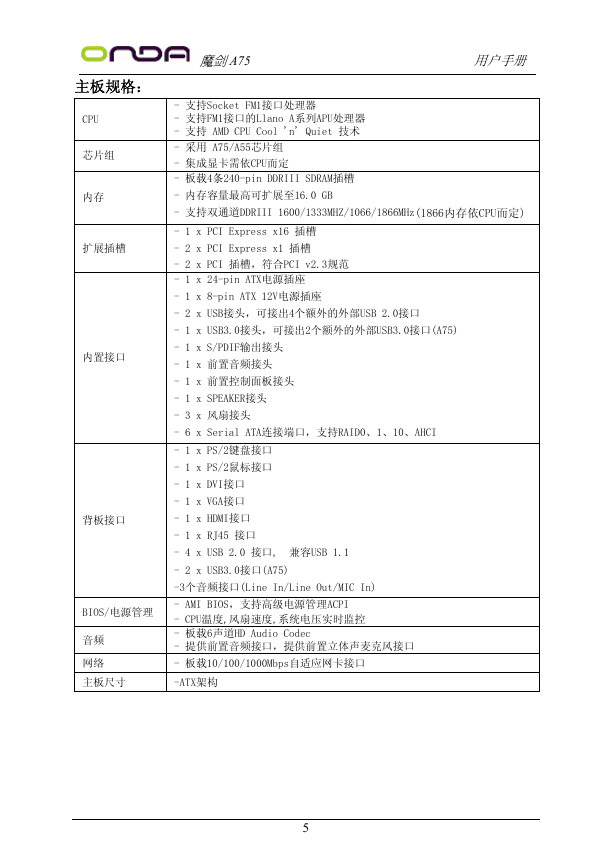

魔剑A75 用户手册主板规格： CPU 芯片组 - 支持Socket FM1接口处理器 - 支持FM1接口的Llano A系列APU处理器 - 支持 AMD CPU Cool 'n' Quiet 技术 - 采用 A75/A55芯片组 - 集成显卡需依CPU而定 - 板载4条240-pin DDRIII SDRAM插槽内存 - 内存容量最高可扩展至16.0 GB - 支持双通道DDRIII 1600/1333MHZ/1066/1866MHz(1866内存依CPU而定) - 1 x PCI Express x16 插槽扩展插槽 - 2 x PCI Express x1 插槽 - 2 x PCI 插槽，符合PCI v2.3规范 - 1 x 24-pin ATX电源插座 - 1 x 8-pin ATX 12V电源插座 - 2 x USB接头，可接出4个额外的外部USB 2.0接口 - 1 x USB3.0接头，可接出2个额外的外部USB3.0接口(A75) 内置接口 - 1 x S/PDIF输出接头 - 1 x 前置音频接头 - 1 x 前置控制面板接头 - 1 x SPEAKER接头 - 3 x 风扇接头 - 6 x Serial ATA连接端口，支持RAID0、1、10、AHCI - 1 x PS/2键盘接口 - 1 x PS/2鼠标接口 - 1 x DVI接口 - 1 x VGA接口 - 1 x HDMI接口 - 1 x RJ45 接口背板接口 - 4 x USB 2.0 接口, 兼容USB 1.1 - 2 x USB3.0接口(A75) -3个音频接口(Line In/Line Out/MIC In) BIOS/电源管理音频网络 - AMI BIOS，支持高级电源管理ACPI - CPU温度,风扇速度,系统电压实时监控 - 板载6声道HD Audio Codec - 提供前置音频接口，提供前置立体声麦克风接口 - 板载10/100/1000Mbps自适应网卡接口主板尺寸 -ATX架构 5

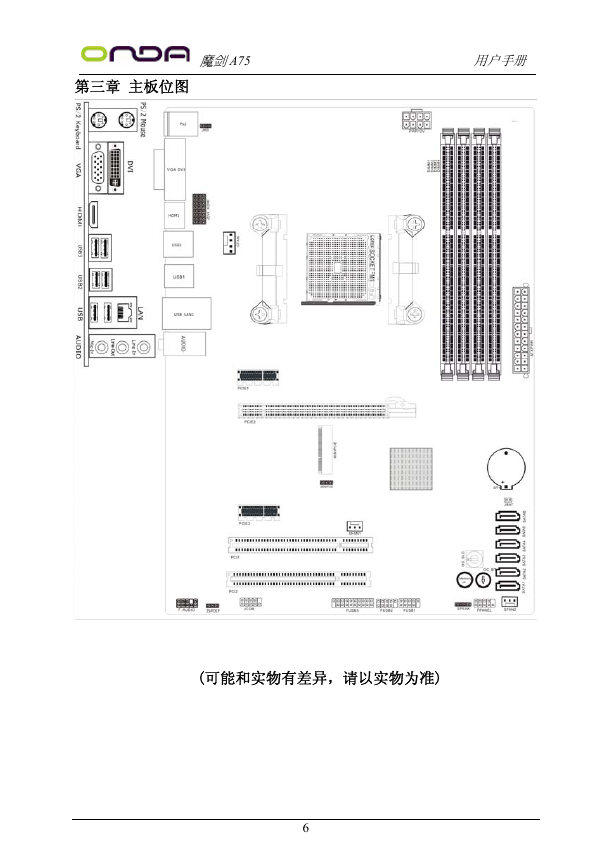

魔剑A75 用户手册第三章主板位图 (可能和实物有差异，请以实物为准) 6

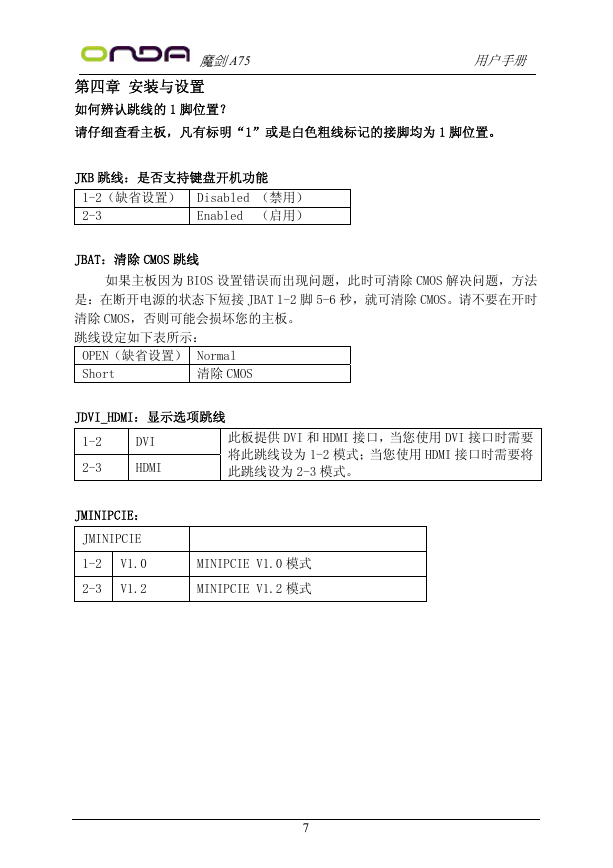

魔剑A75 用户手册第四章安装与设置如何辨认跳线的 1 脚位置？请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。 JKB 跳线：是否支持键盘开机功能 1-2（缺省设置） Disabled （禁用） Enabled （启用） 2-3 JBAT：清除 CMOS 跳线如果主板因为 BIOS 设置错误而出现问题，此时可清除 CMOS 解决问题，方法是：在断开电源的状态下短接 JBAT 1-2 脚 5-6 秒，就可清除 CMOS。请不要在开时清除 CMOS，否则可能会损坏您的主板。跳线设定如下表所示： OPEN（缺省设置） Normal Short 清除 CMOS JDVI_HDMI：显示选项跳线 1-2 2-3 DVI HDMI JMINIPCIE：此板提供 DVI 和 HDMI 接口，当您使用 DVI 接口时需要将此跳线设为 1-2 模式；当您使用 HDMI 接口时需要将此跳线设为 2-3 模式。 JMINIPCIE 1-2 V1.0 MINIPCIE V1.0 模式 2-3 V1.2 MINIPCIE V1.2 模式 7
