2009 年云南昆明理工大学电力系统分析考研真题 A 卷一、名词解释（共 15 分，每小题 3 分） 1. 稳定极限 2. 自然功率 3. 最大负荷利用小时 4. 主调频厂 5.冲击电流二、问答题（共 60 分，每小题 10 分） 1.电力系统中性点的运行方式有几种？比较其优缺点并指出其适用范围。 2.电力系统的调压措施有哪些？如何合理应用各种调压措施？ 3.经典的电力系统潮流计算机算法有哪几种？并比较其特点。 4.为什么要引入暂态电动势 ' qE 和暂态电抗 ' dx ？它们具有怎样的物理意义？ 5.为什么要进行派克变换？简述派克变换的物理含义？ 6.试绘出中性点经 Xn 接地的 YN，d 接线双绕组变压器的零序电流回路和零序等值电路，并写出它的零序电抗 0X 的计算式。三、计算题（共 75 分） 1.有一回电压等级为 110kV，长为 140km 的输电线路，每相电阻为 0.0624Ω/km，正序电抗 x1=0.42Ω/km，正序电纳 b1=2.84×10-6S/km，末端接一台容量为 31.5MVA 的降压变压器，变比为 110/11kV。如图 2 所示。变压器参数为 Pk＝190kW，Uk%=10.5，P0＝31.05kW，I0％＝0.7。当 A 点实际电压为 115kV 时，求 A、C 二点间的电压损耗及 B 点和 C 点的实际电压、电压偏

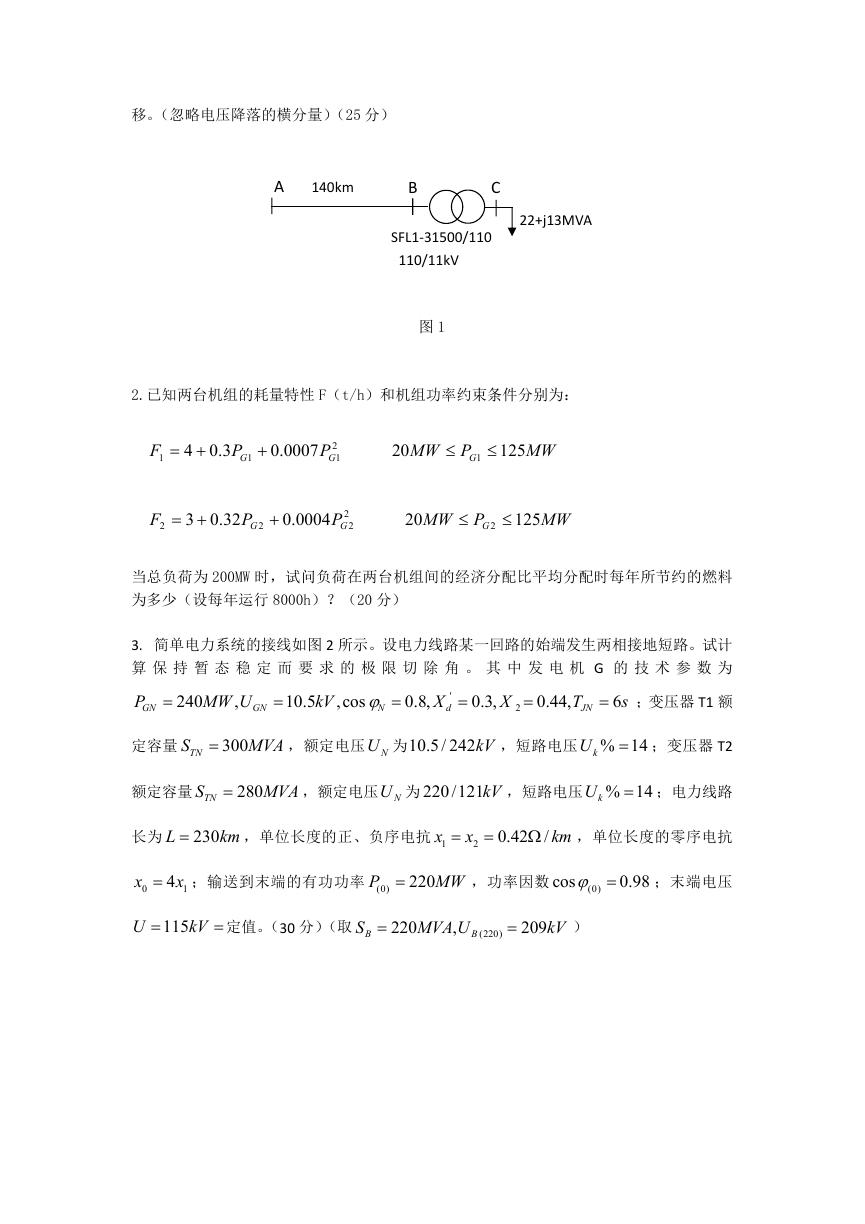

移。（忽略电压降落的横分量）（25 分） A 140km B C 22+j13MVA SFL1-31500/110 110/11kV =4mm 图 1 2.已知两台机组的耗量特性 F（t/h）和机组功率约束条件分别为： F 1  3.04 P G 1  .0 0007 2 P 1 G 20 MW  P G 1  125 MW F 2  32.03 P G 2  .0 0004 2 P 2 G 20 MW  P G 2  125 MW 当总负荷为 200MW 时，试问负荷在两台机组间的经济分配比平均分配时每年所节约的燃料为多少（设每年运行 8000h）？（20 分） 3. 简单电力系统的接线如图 2 所示。设电力线路某一回路的始端发生两相接地短路。试计算保持暂态稳定而要求的极限切除角。其中发电机 G 的技术参数为 P GN  ；变压器 T1 额 MW U 0.44, ,cos 10.5 kV 240 0.8, X T JN  0.3, X  2  N  6 s ' d  ,  GN 定容量 TNS  300 MVA ，额定电压 NU 为10.5/ 242kV ，短路电压 % 14 kU  ；变压器 T2 额定容量 TNS  280 MVA ，额定电压 NU 为 220 /121kV ，短路电压 % 14 kU  ；电力线路长为 L  230 km x ，单位长度的正、负序电抗 1  x 2  0.42 /  km ，单位长度的零序电抗 x 0 P x ；输送到末端的有功功率 (0) 14  220 MW ，功率因数 cos   (0) 0.98 ；末端电压 U  115 kV  定值。（30 分）（取 S B  220 MVA U , B (220)  209 kV ）

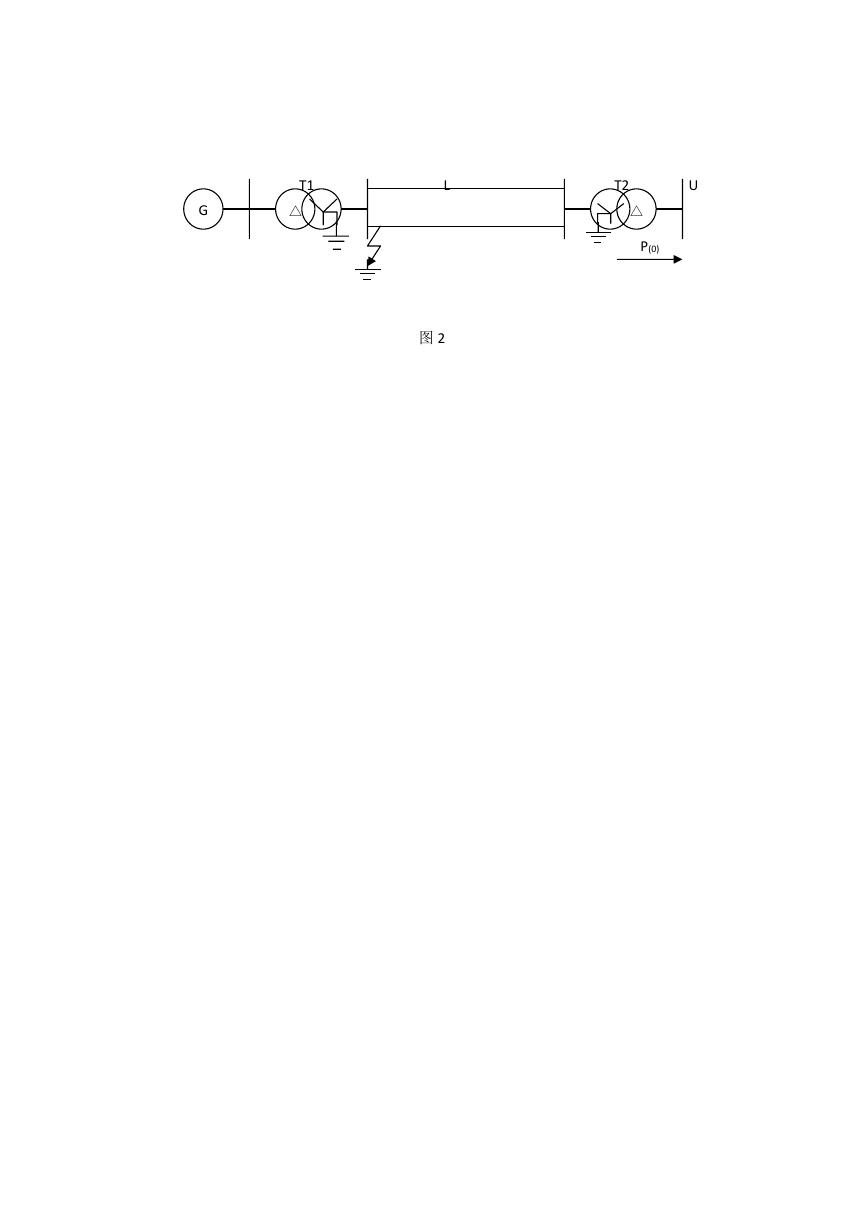

T1 L T2 U G P(0) 图 2
