2017 年广西南宁市中考物理真题及答案
一、选择题(每小题 2 分,共 32 分)
1.下列物品中,通常情形下属于导体的是:
A.橡胶
B.金属小刀
C.塑料刻度尺
D.木制三角板
【答案】B
命题立意:生活中的导体
解析:本题考查对生活中的导体的熟悉。第一熟记生活中常见的导体和绝缘体,导体:金属、酸、碱、盐溶液等;
绝缘体:塑料、橡胶、油类、干燥的木头等;故选 B 。
2.经常使用于测量家用电器在一段时刻内消耗多少电能的仪器是:
A.电流表
B.电压表
C.电能表
D.验电器
【答案】C
命题立意:生活中电能的仪器
解析:本题考查对生活中电能的仪器的熟悉。测量家用电器消耗多少电能的仪器,在生活中叫做电能表,又称为电
表。故选 C 。
3.如图 1 所示的四
种光现象中,由于
光的直线传播形
成的是:
【答案】A
命题立意:光的现象
解析:本题考查的是光的传播产生的现象。对选项 A,影子的形成是因为光的直线传播形成,因此对选项 A 符合题
意;对选项 B,水中倒影是因为光的镜面反射形成,因此对选项 B 不符合题意;对选项 C,放大镜把字放大,是
因为光的折射形成,因此对选项 C 不符合题意;对选项 D,铅笔在水面处折却是因为光的折射形成,因此对选项
D 不符合题意;故选 A。
4.图 2 是咱们利用的筷子,它已经成为中华民族的一种传统文化。下列关于利用筷子的说法不正确的是:
A. 正常利用的筷子属于省力杠杠
B. 正常利用的筷子属于费力杠杠
C. 筷子能夹起食物,说明筷子和食物间有摩擦力
D. 筷子能夹起食物,说明筷子能够改变物体的运动状态
【答案】A
命题立意:生活中的简单机械
解析:本题考查了生活中的简单机械——杠杠。对选项 A、B,正常利用的筷子,动力臂小于阻力臂,因此属于费力
杠杠,因此选项 A 符合题意;对选项 C、D,筷子能夹起食物,必需借助筷子和食物间的摩擦力。食物才不掉落,
因此选项 C 正确;筷子能夹起食物,筷子使食物由静止变成运动,因此改变了物体的运动状态,因此选项 D 正确;
故选:A。
5. 如图 3 所示,将一根铅笔心通过两个夹子接入电路中,当只把右端夹子向左移时,铅笔心接入电路的电阻变小,
小灯泡变亮。致使铅笔心接入电路的电阻变小的要紧因素是:
A.材料
C.温度
【答案】B
B.长度
D.横截面面积
命题立意:导体的电阻
解析:本题考查的是阻碍导体的电阻要紧因素问题。第一明确导体的电阻与导体本身的材料、长度和横截面积有关,
外界与温度有关。当夹子向左移时,铅笔心接入长度减小,接入电路的电阻变小,小灯泡变亮,因此依照题目所
给的选项,选项 B 符合题意。故选:B。
6. 关于一般中学生,下列数据比较符合实际情形的是:
A.正常体温是 39℃
B.体重大约是 50N
C.身高约为 170m
D.走路速度约为 s
【答案】D
命题立意:生活中的估读
解析:本题考查的是生活中常 见物理数值的估读问题。对选项 A,正常体温是 37℃,因此选项 A 不符合题意;对选
项 B,体重大约是 500N,因此选项 B 不符合题意;对选项 C,一般中学生身高约为 170m,选项 C 不符合题意;对
选项 D,走路速度约为 s,故 D 正确。故选 D。
7. 在测量金属块质量的实验中,当天平平稳时,放在右盘中的砝
码和标尺上游码的位置
如图 4 所示,则金属块的质量是:
【答案】D
命题立意:天平的利用
解析:本题考查的是天平的利用的读数问题。天平的测量读数正确的方式是“砝码质量数+游码读数”,注意游码
读数时读游码的左侧。砝码质量数+游码读数=15g+4g=19g,故选项 D 正确。故选:D。
8. 图 5 是直流电铃的工作原理图。下列说法正确的是:
A. 铃声能够在真空中传播
B. 铃声是由铃碗的振动产生的
C.变阻器滑片向右移时,电磁铁的磁性增强
D. 绕制电磁铁线圈时,线圈的匝数越少,磁性越强
【答案】B
命题立意:电铃的工作情形
解析:本题考查的是生活中电铃的工作情形。对选项 A,声音不能够在真空中传播,故选项 A 错误;对选项 B,铃
声是由铃碗的振动产生的,故选项 B 正确;对选项 C,依照图可知,变阻器滑片向右移时,电流减小,电磁铁的
磁性减弱,故选项 C 错误;对选项 D,绕制电磁铁线圈时,线圈的匝数越少,磁性越弱,故选项 D 错误。故选 B。
9.在水平地面上,小明在 10s 内用 50N 力沿水平方向拉着重为 100N 的小车前进了 5m,则小明的功率是:
【答案】A
命题立意:机械功和功率
解析:本题考查的是拉力做功及功率的问题。解答这种题目的思路是先确信拉力的大小及沿拉力移动的距离关系。
先依照 W =Fs 可求得拉力做的功:
W =50N×5m=250J
再依照 P=W/t 可得:P=250J/10s=2 5 W
故只有选项 A 说法正确。故选 A。
10.下列设备中,工作原理与图 6 所示的实验原理相同的是:
A.电动机
C.电磁铁
【答案】A
B.发电机
D. 电磁继电器
命题立意:电磁关系
解析:本题考查的是电和磁在生活中的应用。依照图可知,本实验研究的是通电导体在磁场中的受力问题,因此与
本实验原理相同的生活中的应用机械是电动机。因此选项 A 符合题意。
年 5 月 30 日,第十三届中国——东盟国际龙舟邀请赛在南宁市南湖鸣锣开赛,再度上演了“群龙聚会”,在竞赛
进程中,下列说法正确的是:
A. 以湖岸为参照物,龙舟是静止的
B. 以龙舟上的座位为参照物,该龙舟是运动的
C. 浆对水施力的作历时,水对浆也施加力的作用
D. 手对水施加力的作历时,浆对手没有施加力的作用
【答案】C
命题立意:参照物及力的作用特点
解析:本题考查的是参照物及力的作用特点。第一,物体的运动和静止是相对的,物体相关于参照物的位置改变,
则发生了运动,相对参照物位置没有改变,则静止。竞赛进程中,龙舟相对湖岸位置改变,因此相对湖岸发生了
运动,因此选项 A 错误;若以龙舟上的座位为参照物,该龙舟相对参照物位置没有改变,则静止,因此选项 B 错
误;第二,力的作用是彼此的,施力物体必然是受力物体,因此选项 C 符合题意;选项 D 错误。答案:C
12. 如图 7 所示光线通过一个光学元件后传播方向发生了改变,则虚线框内
的光学元件是:
A.凹面镜
B.凸面镜
C.平面镜
D.潜望镜
【答案】B
命题立意:光学器件对光的作用
解析:本题考查了光通过光学器件时对光的作用情形。依照图 7 所示光线通
过光学器件后集聚
在一点,由所提供的选项,只有凸面镜对光具有集聚成效,因此选项 B 符合题意。故选 B。
13. 使汽车取得动力的冲程是:
A.吸气冲程
【答案】C
B.紧缩冲程
C.做功冲程
D.排气冲程
命题立意:内燃机四个冲程
解析:本题要紧考查了内燃机四个冲程中能量的转化情形。对内燃机四个冲程中,吸气冲程是依托飞轮的惯性将燃
气吸入气缸内,因此选项 A 不正确;对紧缩冲程是依托飞轮的惯性对燃气做功,将机械能转化为燃气的内能,因此
选项 B 不正确;对做功冲程是燃气燃烧膨胀做功,推动活塞做功,将内能转化为汽车运动的机械能,因此选项 C 正
确;对排气冲程是依托飞轮的惯性将废气排出气缸,因此选项 D 不正确;故选 C 。
14. 汽车行驶时驾驶员必需系好安全带。当系好安全带时,相当于闭合开关,指示灯不亮;未系好安全带时,相当
于断开开关,指示灯发光。图 8 中符合上述要求的电路是:
【答案】C
命题立意:开关操纵电路
解析:本题考查了开关操纵电路问题。依照题中的描述:当系好安全带时,相当于闭合开关 S,指示灯不亮;未系
好安全带时,相当于断开开关,指示灯发光,从图中分析可知:对选项 A、B、D 都不符合要求;对选项 C,系好
安全带时,相当于闭合开关 S,指示灯被短路,因此指示灯不亮;符合要求的电路是:C。故选:C。
15. 图 9 是我国自主研发的 C919 商用大客机。关于客机,下列说法正
确的是:
A. 制造客机时采纳密度大的材料,能够减轻其质量
B. 客机利用电磁波进行导航,说明电磁波只能在空气中传播
C. 客机在高空所受的大气压强,比地面周围的大气压壮大
D. 客机升空利用了“空气流速越大的位置,压强越小”的原理
【答案】D
命题立意:大体知识点的综合
解析:本题考查的是密度、电磁波、气压及流体等力学知识的综合。对选项 A,制造客机时采纳密度小的材料,依
照ρ=m/v 可得:m=ρv,在体积一按时,ρ越小,质量越小,能够减轻其质量;故选项 A 不正确;对选项 B,
客机利用电磁波进行导航,说明电磁波能够在空气中传播,固然也能在其它介质中或真空中传播,故选项 B 不正
确;对选项 C,依照大气压强随高度的增加,空气越稀薄,气压也就越小,因此客机在高空所受的大气压强,比
地面周围的大气压强小,故选项 C 不正确;对选项 D,飞机升空的原理“空气流速越大的位置,压强越小”,在
机翼上产生向 上的压力差,故选项 D 正确;故选 D。
16.图 10 是探讨“电流通过导体时产生热的多少跟什么因素有关”的实验装置。通电前,A、B 两个 U 型管内的液面
相平,通电一按时刻后,通过 R1、R2 的电流别离为 I1、I2,则:
A. I1=I2,A 管中的液面较低;
B. I1=I2,A 管中的液面较高;
C. I1>I2,A 管中的液面较低;
D. I1>I2,A 管中的液面较高;
【答案】B
命题立意:电流的热效应实验
解析:本题考查的是焦耳定律中电热与电阻的关系实验。依照如图的连接电路,R1 电阻为 5Ω,R2 电阻为两个 5
Ω的并联,总电阻为Ω,串联接入电路,依照串联电路的特点,电流相等,即 I1=I2,再由焦耳定律电热 Q 电热=
I2Rt 可知:R1 电阻产生的电热多,依照液体的热胀冷缩原理,A 管中的液面较高;故选 B 。
二、填空题(每空 1 分,共 15 分)
17.我国家庭电路的电压为
V;操纵照明灯的开关应该接在
(选填“火线”或“零线”)和照
明灯之间。
【答案】220;火线
命题立意:家庭电路
解析:本题要紧考查学生对生活中家庭电路的明白得和把握。我国家庭电路的电压为规定为 220V;操纵照明灯的开
关依照安全用电的知识,应该接在火线和照明灯之间,如此断开开关后,能够避免人们触碰灯头而造成触电事故。
故答案为:220;火线。
18.广西金沙核电站建成后,将造福广西民众。核电站最后输出的是
能;核能属于
(选填“可”
或“不可”)再生能源。
【答案】电;不可
命题立意:能源
解析:本题考查的是对能源的分类知识的把握。关于电站不管用什么形式发电,最终输出的能源形式都是电能;依
照能源的分类,核能属于不可再生能源。故答案为:电;不可。
19. 2017 年 6 月 5 日是第 22 个全国爱眼日。不爱惜眼睛容易患上近视眼,矫正近视眼应该佩带
透镜(选
填“凸”或“凹”)。用丝绸来回摩擦玻璃眼镜片,玻璃眼镜片会带上电,这是
现象。
【答案】凹;摩擦起电
命题立意:眼镜及摩擦起电
解析:本题考查了眼镜及摩擦起电知识。由题意知,人们常说的近视眼,是因为成像在眼睛的视网膜前,而看物不
清,矫正近视眼的方式确实是佩带凹面镜;用丝绸来回摩擦玻璃眼镜片,这是通过摩擦起电的方式使得玻璃眼镜
片带上了正电,因此这种现象叫做摩擦起电。故答案为:凹;摩擦起电
20.“全碳气凝胶”的密度仅为 m3,用它做成体积为 100m3 的实心“人造山峰”,质量只有
kg,把它放入水中,
它
(选填“能”或“不能”)浮起来;若将它切去一半,剩下部份的密度将
(选填“变大”、“变
小”或“不变”)。
【答案】 16;能;不变
命题立意:密度知识
解析:本题考查的是密度知识问题。依照ρ=m/v 可得:m=ρv=m3×100m3=16kg;把它放入水中,依照ρ水=×
103kg/m3>m3 故能浮起来;若将它切去一半,依照ρ=m/v 可得:体积减半,质量减半,剩下部份的密度不变。故
答案为:16;能;不变
21.在海滩上进行“沙疗”时,把人体埋在沙子里,沙子放出热量,人体吸收热量后体温升高,内能
(选填“做功”或“热传递”)来改变内能的;10kg 的沙子温度降低 1℃放出的热量是
这是通过
【已知 c 沙=×103J/(kg▪m3)】
【答案】增加;热传递;×104
,
J。
命题立意:改变物体的内能
解析:本题要紧考查改变物体的内能方式的明白得和把握。依照改变物体的内能的两种方式——做功和热传递可知,
将人体埋在沙子里,人体吸收热量后体温升高,内能增加,这是通过热传递的方式来改变人体内能的;沙子温度
降低 1℃放出的热量依照 Q 放=c 沙 m△t 可得:Q 放=×103J/(kg▪m3)×10kg×1℃=×104J。答案为:增加;热传递;
×104
22 . 如图 11 所示,水平桌上放置两个底面积不同(S 甲<S 乙),高度
略不计的薄壁圆柱形容器甲和乙,别离盛满质量相等的水和酒精,现
p 乙,现将两个完全相同、密度为ρ
底对桌面的压强关系为 p 甲
入水和酒精中(ρ酒精<ρ<ρ水),待它们静止后,两物体在液体中受
′(均
F 酒精,甲和乙两容器底对桌面的压力关系为 F 甲
水
或“=”)。
′
F 乙
相同,质量能够忽
在,甲和乙两容器
的实心物体别离放
到的浮力关系为 F
选填“>”“<”
【答案】
命题立意:浮力、压强综合计算
解析:本题考查了力学中浮力、压强的综合计算。由于是薄壁圆柱形容器甲和乙,因此当位于水平桌上放置时,容
器底对桌面的压强由 F=G,p=F/S 和ρ= m/v 可得:
p=G/S=mg/S=ρgh
因ρ水>ρ酒精,高度 h 相同
因此 p 甲>p 乙
甲和乙两容器盛满质量相等的水和酒精,放入两个完全相同,密度为ρ的实心物体时:因ρ酒精<ρ<ρ水
因此依照浮沉条件有:物体在水中漂浮 F 水浮= G 物,在酒精中下沉 F 酒精浮<G 物
阿基米德原理:F 浮=ρgv 可知
F 水浮>F 酒精浮
现在甲和乙两容器底对桌面的压力关系:
因甲、乙容器中别离盛满质量相等的水和酒精,即 G 水=G 酒精
将密度为ρ的物体别离放入水和酒精中,因ρ酒精<ρ<ρ水,因此待静止后,物体会在水中漂浮,在酒精下沉,

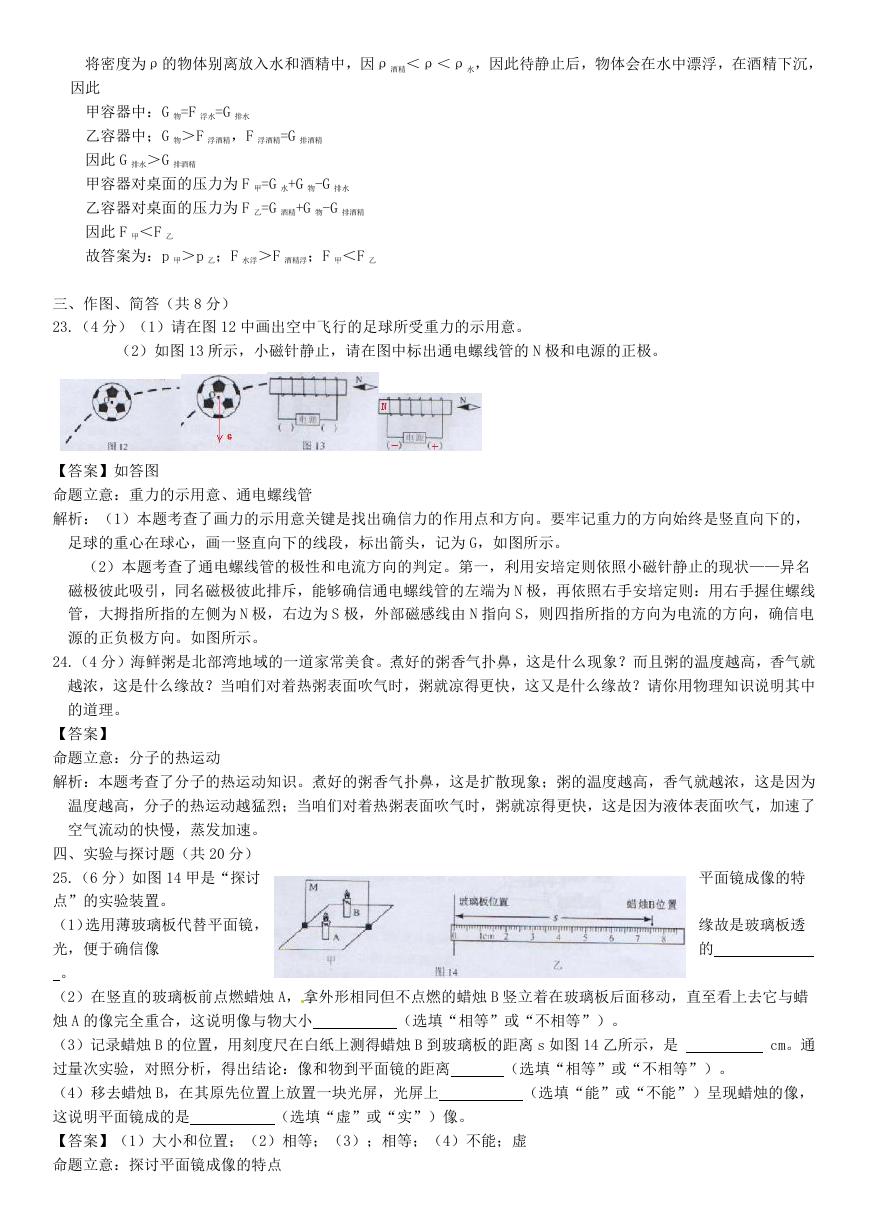

因此
甲容器中:G 物=F 浮水=G 排水
乙容器中;G 物>F 浮酒精,F 浮酒精=G 排酒精
因此 G 排水>G 排酒精
甲容器对桌面的压力为 F 甲=G 水+G 物-G 排水
乙容器对桌面的压力为 F 乙=G 酒精+G 物-G 排酒精
因此 F 甲<F 乙
故答案为:p 甲>p 乙;F 水浮>F 酒精浮;F 甲<F 乙
三、作图、简答(共 8 分)
23.(4 分)(1)请在图 12 中画出空中飞行的足球所受重力的示用意。
(2)如图 13 所示,小磁针静止,请在图中标出通电螺线管的 N 极和电源的正极。
【答案】如答图
命题立意:重力的示用意、通电螺线管
解析:(1)本题考查了画力的示用意关键是找出确信力的作用点和方向。要牢记重力的方向始终是竖直向下的,
足球的重心在球心,画一竖直向下的线段,标出箭头,记为 G,如图所示。
(2)本题考查了通电螺线管的极性和电流方向的判定。第一,利用安培定则依照小磁针静止的现状——异名
磁极彼此吸引,同名磁极彼此排斥,能够确信通电螺线管的左端为 N 极,再依照右手安培定则:用右手握住螺线
管,大拇指所指的左侧为 N 极,右边为 S 极,外部磁感线由 N 指向 S,则四指所指的方向为电流的方向,确信电
源的正负极方向。如图所示。
24.(4 分)海鲜粥是北部湾地域的一道家常美食。煮好的粥香气扑鼻,这是什么现象?而且粥的温度越高,香气就
越浓,这是什么缘故?当咱们对着热粥表面吹气时,粥就凉得更快,这又是什么缘故?请你用物理知识说明其中
的道理。
【答案】
命题立意:分子的热运动
解析:本题考查了分子的热运动知识。煮好的粥香气扑鼻,这是扩散现象;粥的温度越高,香气就越浓,这是因为
温度越高,分子的热运动越猛烈;当咱们对着热粥表面吹气时,粥就凉得更快,这是因为液体表面吹气,加速了
空气流动的快慢,蒸发加速。
四、实验与探讨题(共 20 分)
25.(6 分)如图 14 甲是“探讨
点”的实验装置。
(1)选用薄玻璃板代替平面镜,
光,便于确信像
。
平面镜成像的特
缘故是玻璃板透
的
(2)在竖直的玻璃板前点燃蜡烛 A, 拿外形相同但不点燃的蜡烛 B 竖立着在玻璃板后面移动,直至看上去它与蜡
烛 A 的像完全重合,这说明像与物大小
(选填“相等”或“不相等”)。
(3)记录蜡烛 B 的位置,用刻度尺在白纸上测得蜡烛 B 到玻璃板的距离 s 如图 14 乙所示,是
cm。通
过量次实验,对照分析,得出结论:像和物到平面镜的距离
(选填“相等”或“不相等”)。
(4)移去蜡烛 B,在其原先位置上放置一块光屏,光屏上
(选填“能”或“不能”)呈现蜡烛的像,
这说明平面镜成的是
(选填“虚”或“实”)像。
【答案】(1)大小和位置;(2)相等;(3);相等;(4)不能;虚
命题立意:探讨平面镜成像的特点
解析:本题考查了探讨平面镜成像的特点实验。(1)选用薄玻璃板代替平面镜,缘故是玻璃板透光,既可反射成
像,又可观看到玻璃板后面的物体,便于确信像的大小和位置;(2)在竖直的玻璃板前点燃蜡烛A,拿外形相同但
不点燃的蜡烛B竖立着在玻璃板后面移动,目的是确信像与物的大小关系,若能看上去它与蜡烛A的像完全重合,这
说明像与物大小相等;(3)记录蜡烛B的位置,用刻度尺在白纸上测得蜡烛B到玻璃板的距离s读数需估读到分度值
的下一名数值,因此是;多次实验,目的是幸免实验的偶然性,对照分析,得出结论:像和物到平面镜的距离相等;
(4)移去蜡烛B,在其原先位置上放置一块光屏,目的是验证像的虚实,依如实验可知光屏上不能呈现蜡烛的像,
这是因为平面镜成的是虚像。
26.(7 分)如图 15 所示,在“探讨物体的动能跟哪些因素有关”的实验中,将小钢球从高度为 h 的同一斜面上由
静止开始滚下,推动同一小木块向前移动一段距
甲、乙、丙所示的三次实验,其中 h1=h3>h2,
(1)小钢球在滚下斜面的进程中,它的
动能大小是通过
(选填“高度 h”或
来反映的;
(2)小钢球在水平面上不能当即停下,是因为
离 s 后停下。完成
mA=mB<mC。
能转化为动能,其
“距离 s”)大小
小钢球具
有
,小木块最终会停下来是因为受到
力的作用;
(3)分析比较甲和乙两组实验可得,物体质量相同时,速度越大,动能越
;
(4)分析比较
两组实验可得出物体的动能与质量的关系;
(5)综合上述可知,如图 16 所示的交通标志牌是交通治理部门对不同车型设定的最高
。
【答案】(1)重力势;距离 s;(2)惯性;阻;(3)大(4)甲丙(5)车速
命题立意:探讨阻碍物体动能大小的因素
解析:本题考查了探讨物体动能的大小与哪些因素有关的实验。本实验 注意转换法、操纵变量法在实验中的应用,
并要把握实验中操纵小球滚下速度的方式。
(1)在研究“物体的动能跟哪些因素有关”的实验中,小钢球在滚下斜面的进程中,它的重力势能转化为动能;
利用木块运动距离 s 来比较物体的动能大小,用到的是转换法;
(2)物体的动能与物体的质量和速度有关,探讨动能与质量的关系时,小钢球在水平面上不能当即停下,是因为
小钢球具有惯性,小木块最终会停下来是因为受到阻力的作用;
(3)分析比较甲和乙两组实验可得,探讨动能与速度的关系时,应操纵质量不变,改变速度;速度越大,动能越
大;
(4)通过操纵质量不变,分析比较甲丙两组实验可得出:不同质量的钢球从同一高度由静止开始滚下,速度相同;
可探讨动能与质量的关系;
(5)依照上述实验可知,机动车质量必然,速 度越快,动能越大,刹车时制动距离越大,容易显现交通事故,因
此要限速行驶; 在相同的道路上,不同车型的机动车质量不同,速度相同时,质量大的动能大,制动距离大,
质量小的动能小,制动距离小,当制动距离相同时,不同车型限速就不同;如图 16 所示的交通标志牌是交通治
理部门对不同车型设定的最高车速。
27.(7 分)在“测量小灯泡的电功率”的
定电压为“”,正常发光时的电阻约为 8
(1)在图 17 甲中,有一根导线未连接,
将电路连接完整;
(2)闭合开关后,小灯泡不亮,电流表没
大的示数,经检查,导线连接完好,则
泡发生了
(选填“短路”
实验中,小灯泡的额
Ω。
请用笔画线代替导线
有示数,电压表有较
电路故障可能是小灯
或“断路”);
(3)移动滑片 P 到某一名置时,电压表示数如图 17 乙所示,为
V;现在要测量小灯泡的额定功率,应
将滑片 P 向
(选填“左”或“右”)端移动;
(4)移动滑片 P,记下多组对应的电压表和电流表的示数,并绘制成图
17 丙所示的 I-U 图
像,由图像可计算出小灯泡的额定功率是
W。
(5)完成上述测量后,不用电压表,用如图 18 所示的电路也可测量已知额定电流的小灯泡的额定功率,已知小灯
泡的额定电流为 I 额,定值电阻的阻值为 R0,实验步骤如下,请补充完整:
①
;
②闭合开关 S、S1,断开开关 S2,记录下现在电流表的示数为 I;
③小灯泡的额定功率的表达式为 P 额=
W。
【答案】(1)如图所示;(2)断;(3);右(4);(5)①闭合开关 S、S2,调剂滑动变阻器 R 的滑片 P,使电
流表示数 I1=I 额;③R0(I-I 额)I 额
命题立意:测量小灯泡的电功率实验
解析:本题考查的是测量小灯泡的电功率实验综合题。依如实验电路图
式为伏安法。(1)在图 17 甲中,将电流表、滑动变阻器、小灯泡和
再讲电压表与小灯泡组成并联,因此依照 I=U/R 能够估测得小灯泡的
大小:I=8Ω=,方向:从电流表的正接线柱进,负 接线柱出,因此
如图所示。
可知,采纳的实验方
开关串联接入电路,
正常工作电流电流
电流表选择 0~接入;
(2)闭合开关后,小灯泡不亮,经检查,导线连接完好,因电流表没有示数,故障为断路,又电压表有较大的示
数,则电路故障只能是小灯泡发生了断路;
(3)移动滑片 P 到某一名置时,电压表示数依照电压表量程 0~3V 接入,因此读数为;若现在要测量小灯泡的额定
功率,依照小灯泡的额定电压,通过串联电路的分压原理,应将滑片 P 向右端移动,使得电压表示数恰好,同时读
出对应电流表的示数,依照 P=UI 得额定功率;
(4)移动滑片 P,记下多组对应的电压表和电流表的示数,依照图 17 丙所示的 I-U 图像,依照 P=UI 得:电压表示
数,对应电流表的示数,P=×可计算出小灯泡的额定功率是;
(5)完成上述测量后,不用电压表,用如图 18 所示的电路也可测量已知额定电流的小灯泡的额定功率,已知小灯
泡的额定电流为 I 额,定值电阻的阻值为 R0,实验步骤如下,请补充完整:
①由图 18 知,可将灯泡与定值电阻 R0 并联,当定值电阻两头的电压等于其额定电压时,灯泡会正常发光,因此闭
合开关 S、S2,调剂滑动变阻器 R 的滑片 P,使电流表示数 I1=I 额;
②维持滑动变阻器滑片的位置不变,闭合开关 S、S1,断开开关 S2,记下电流表示数 I,为干路电流;现在通过电阻
R0 的电流为 I R0=I-I 额;现在,依照 I=U/R 可得:UR0 =R0(I-I 额)V ;
③小灯泡的额定功率,依照 P=UI 可得:
表达式为 P 额=R0(I-I 额)I 额 W。
答案:(1)如图所示;(2)断;(3);右(4);(5)①闭合开关 S、S2,调剂滑动变阻器 R 的滑片 P,使电流
表示数 I1=I 额;③R0(I-I 额)I 额
五、计算应用题(共 25 分)
28. (6 分)2017 年 5 月 23 日,“蛟龙”号载人潜水器活着界最深处的马里亚纳海沟首潜告捷,如图 19 所示,若
将“蛟龙”号下潜看做直线运动,它在 2h 内下潜 4km,“蛟龙”号重 2×105N,海水的密度取 1×103kg/m3. “蛟龙”
号在下潜的进程中,求:
(1)它下潜的平均速度;
(2)它所受重力做功;
(3)它抵达 4km 处受到海水的压强。
【答案】(1)2km/h;(2)8×105J;(3)×107Pa
命题立意:力学综合计算
解析:本题考查了速度公式、做功公式和压强公式的应用。
(1)“蛟龙号”载人潜水器在下潜的进程中,下潜的平均速度依照 v=S/t 可得:
v=4km/2h=2km/h
(2)“蛟龙号”载人潜水器所受重力做功,依照 W=FS 可得:
W=2×105N×4×103m=8×105J
(3)“蛟龙号”载人潜水器抵达 4km 处受到海水的压强,依照 p=ρgh 可得:
所受海水的压强:
