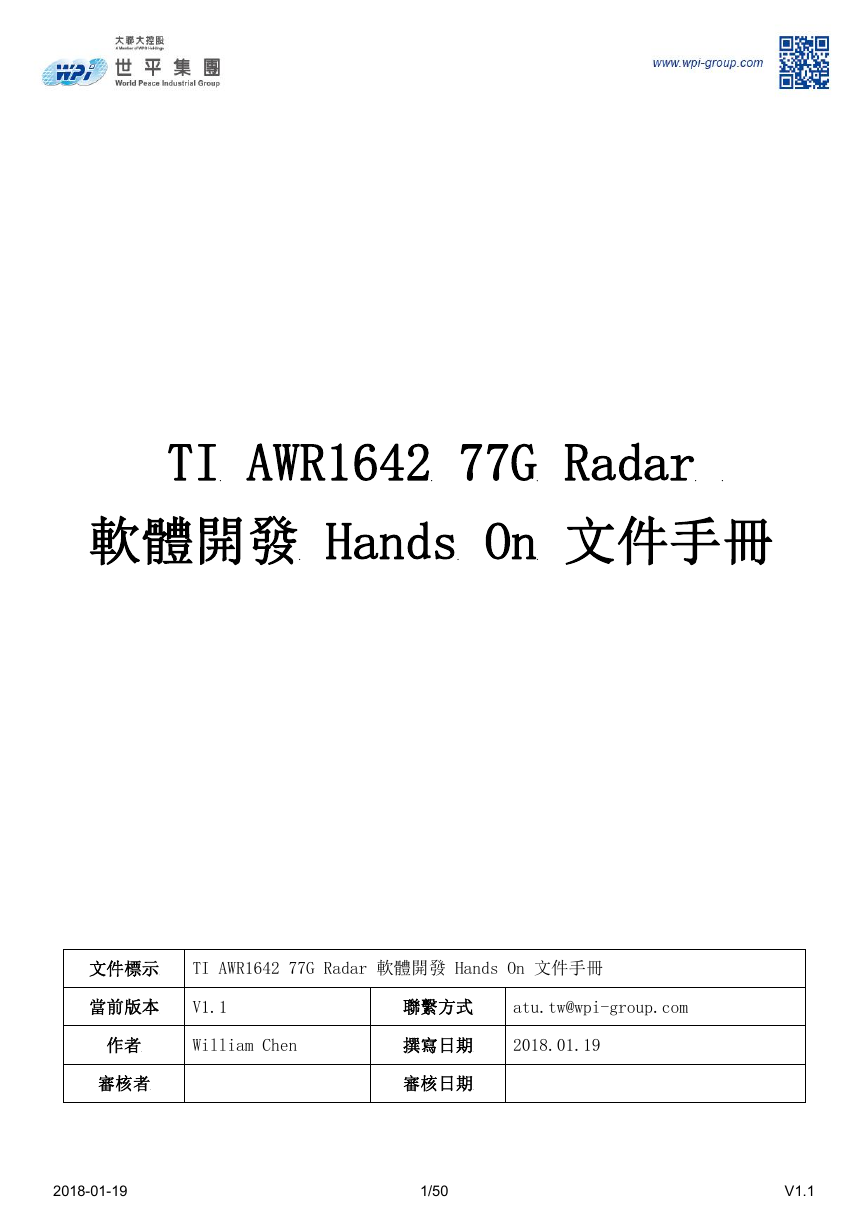

TI AWR1642 77G Radar 軟體開發 Hands On 文件手冊文件標示 TI AWR1642 77G Radar 軟體開發 Hands On 文件手冊當前版本 V1.1 聯繫方式 atu.tw@wpi-group.com 作者 William Chen 撰寫日期 2018.01.19 審核者審核日期 2018-01-19 1/50 V1.1

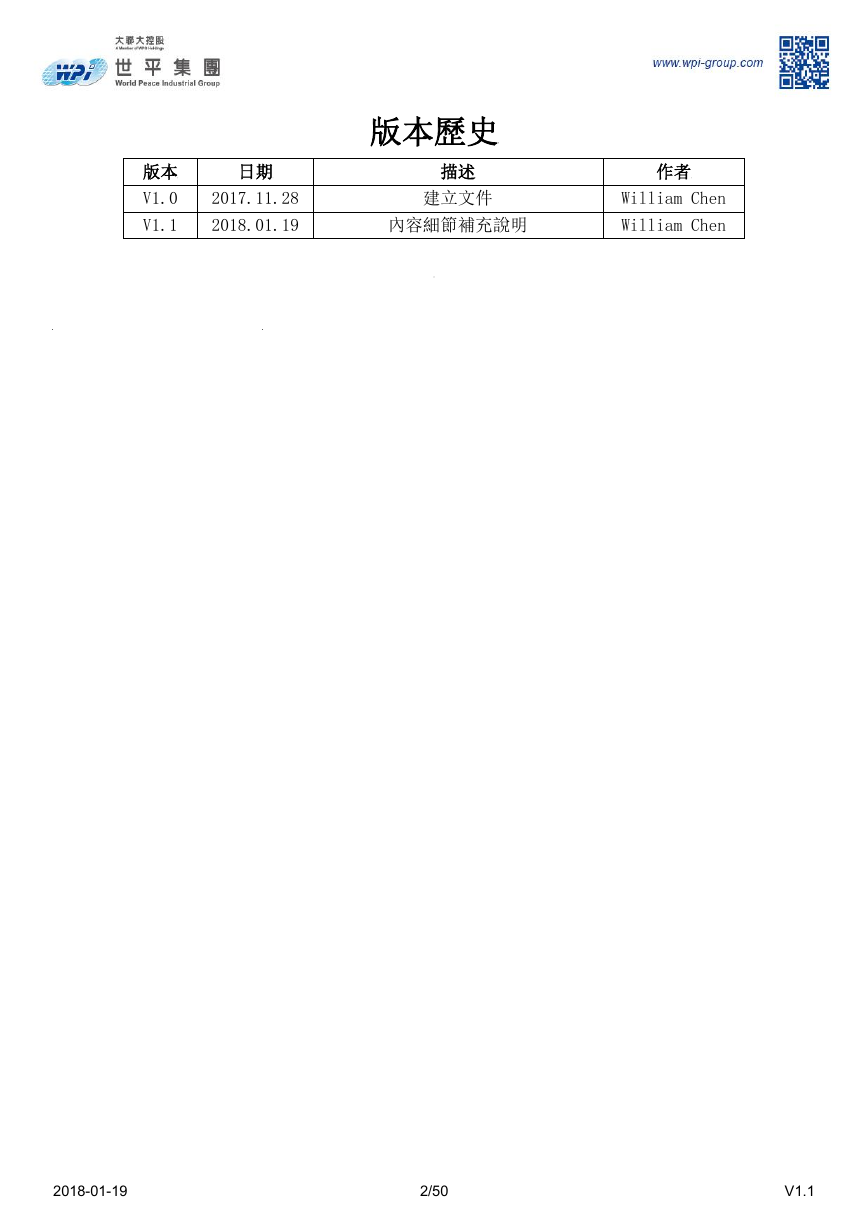

版本歷史描述建立文件內容細節補充說明作者 William Chen William Chen 版本 V1.0 V1.1 日期 2017.11.28 2018.01.19 2018-01-19 2/50 V1.1

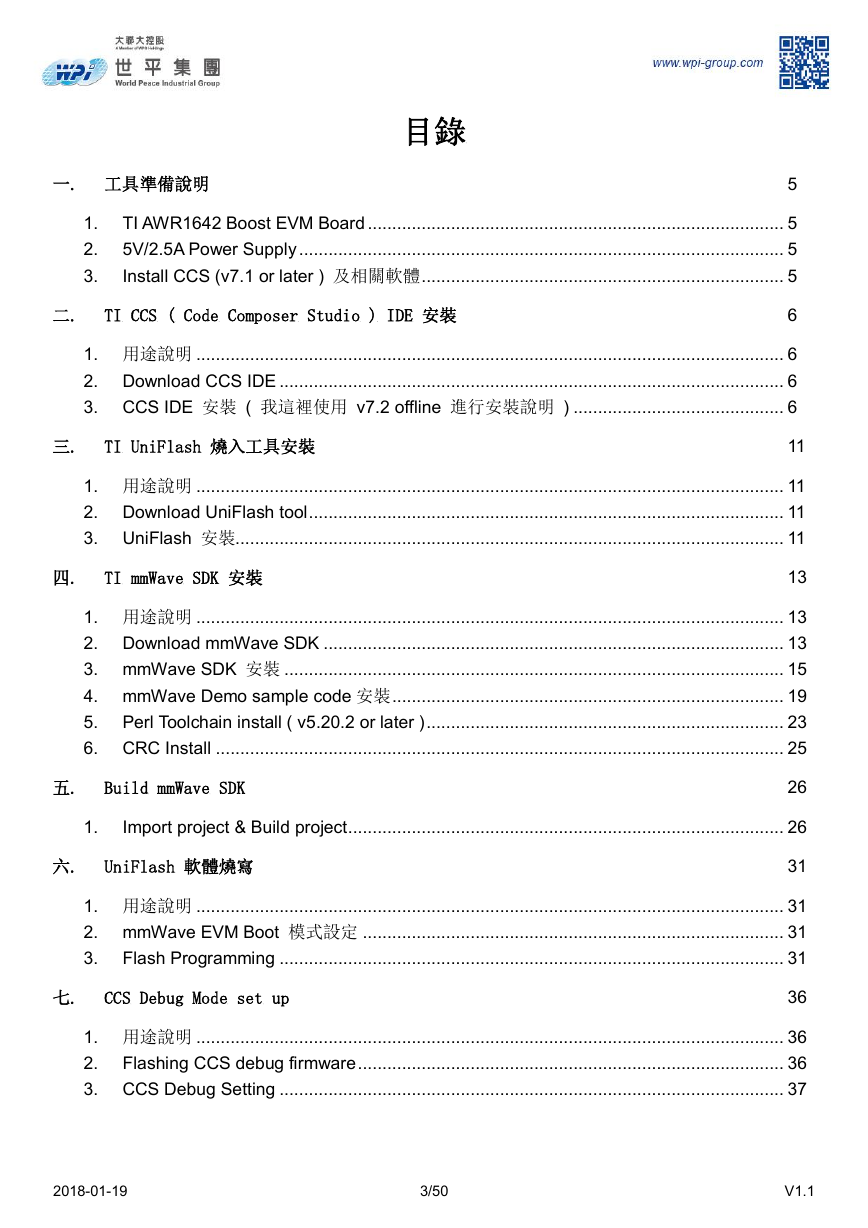

目錄一. 工具準備說明 5 1. TI AWR1642 Boost EVM Board ..................................................................................... 5 2. 5V/2.5A Power Supply ................................................................................................... 5 Install CCS (v7.1 or later ) 及相關軟體 .......................................................................... 5 3. 二. TI CCS ( Code Composer Studio ) IDE 安裝 6 1. 用途說明 ........................................................................................................................ 6 2. Download CCS IDE ....................................................................................................... 6 3. CCS IDE 安裝 ( 我這裡使用 v7.2 offline 進行安裝說明 ) ........................................... 6 三. TI UniFlash 燒入工具安裝 11 1. 用途說明 ........................................................................................................................ 11 2. Download UniFlash tool ................................................................................................. 11 3. UniFlash 安裝................................................................................................................ 11 四. TI mmWave SDK 安裝 13 1. 用途說明 ........................................................................................................................ 13 2. Download mmWave SDK .............................................................................................. 13 3. mmWave SDK 安裝 ...................................................................................................... 15 4. mmWave Demo sample code 安裝 ................................................................................ 19 5. Perl Toolchain install ( v5.20.2 or later ) ......................................................................... 23 6. CRC Install .................................................................................................................... 25 五. Build mmWave SDK 26 1. Import project & Build project ......................................................................................... 26 六. UniFlash 軟體燒寫 31 1. 用途說明 ........................................................................................................................ 31 2. mmWave EVM Boot 模式設定 ...................................................................................... 31 3. Flash Programming ....................................................................................................... 31 七. CCS Debug Mode set up 36 1. 用途說明 ........................................................................................................................ 36 2. Flashing CCS debug firmware ....................................................................................... 36 3. CCS Debug Setting ....................................................................................................... 37 2018-01-19 3/50 V1.1

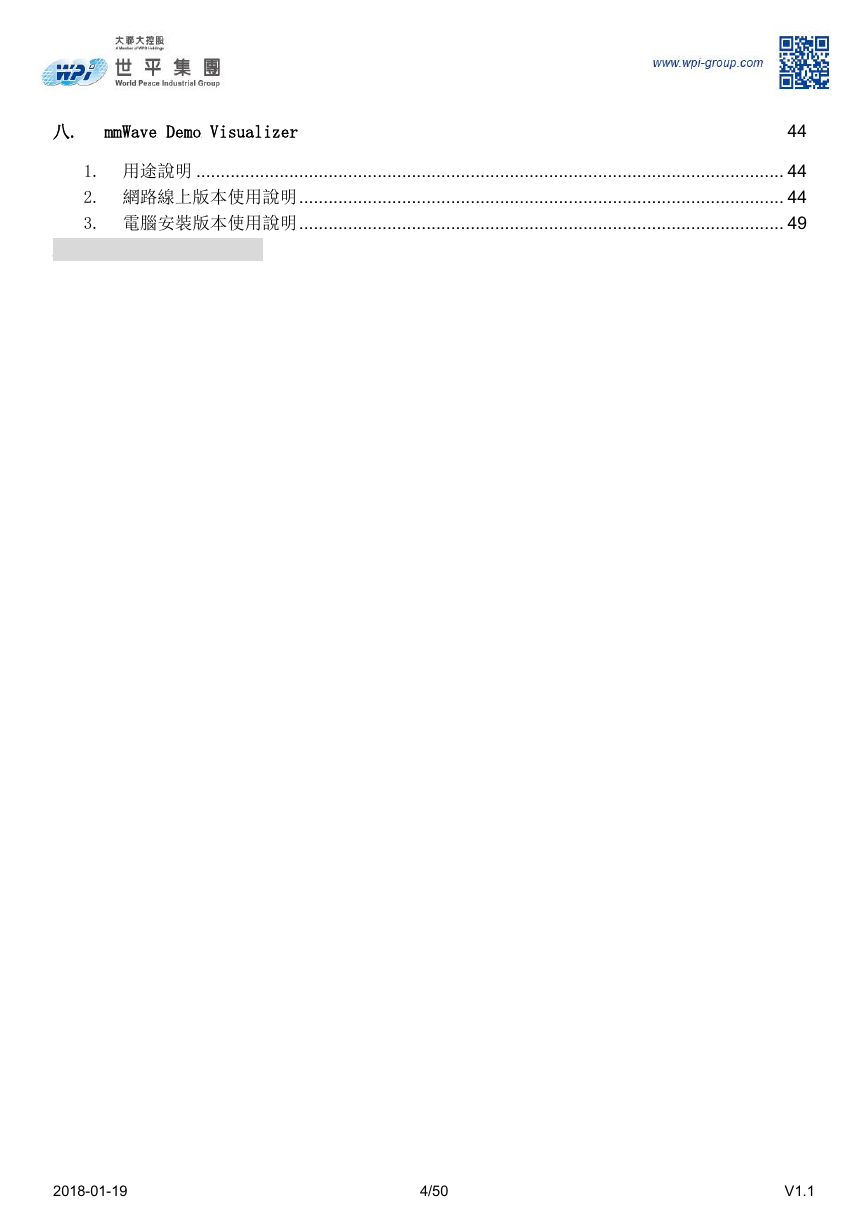

八. mmWave Demo Visualizer 44 1. 用途說明 ........................................................................................................................ 44 2. 網路線上版本使用說明 ................................................................................................... 44 3. 電腦安裝版本使用說明 ................................................................................................... 49 2018-01-19 4/50 V1.1

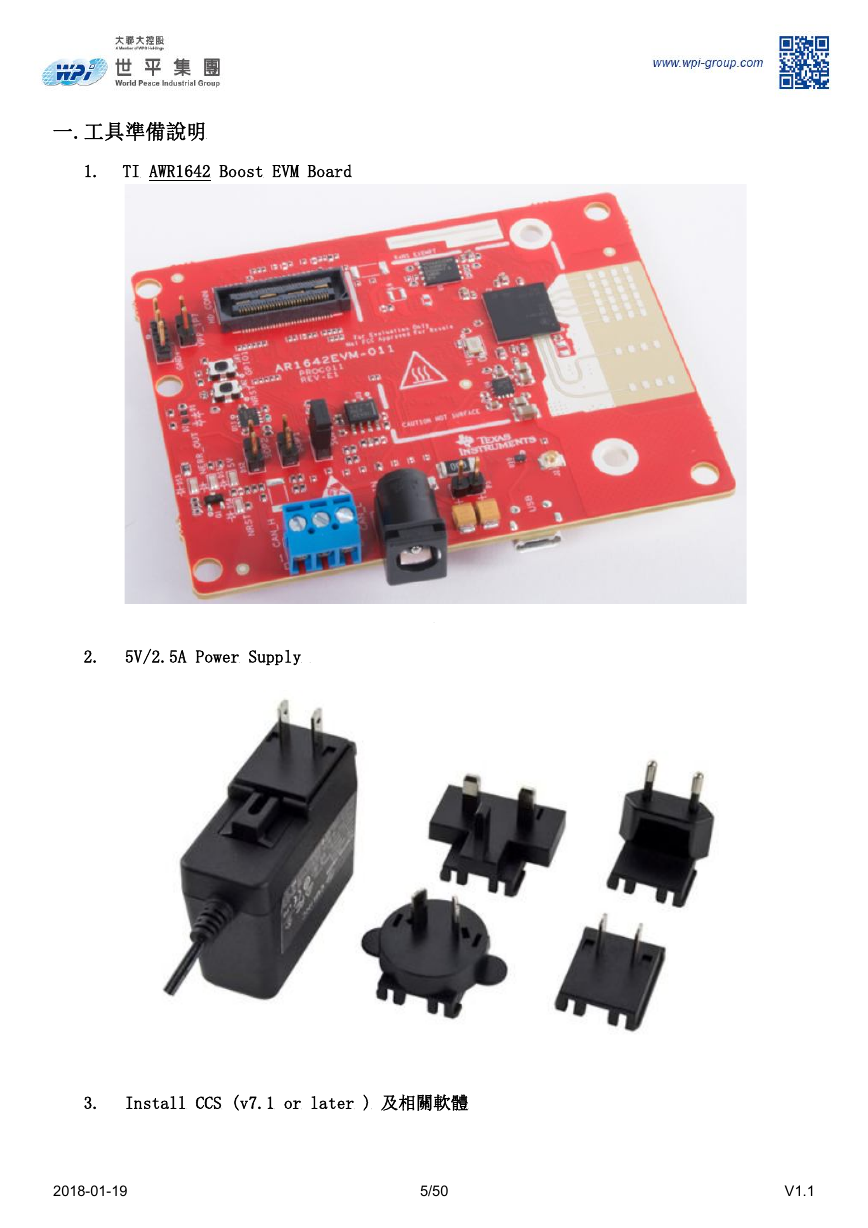

一. 工具準備說明 1. TI AWR1642 Boost EVM Board 2. 5V/2.5A Power Supply 3. Install CCS (v7.1 or later ) 及相關軟體 2018-01-19 5/50 V1.1

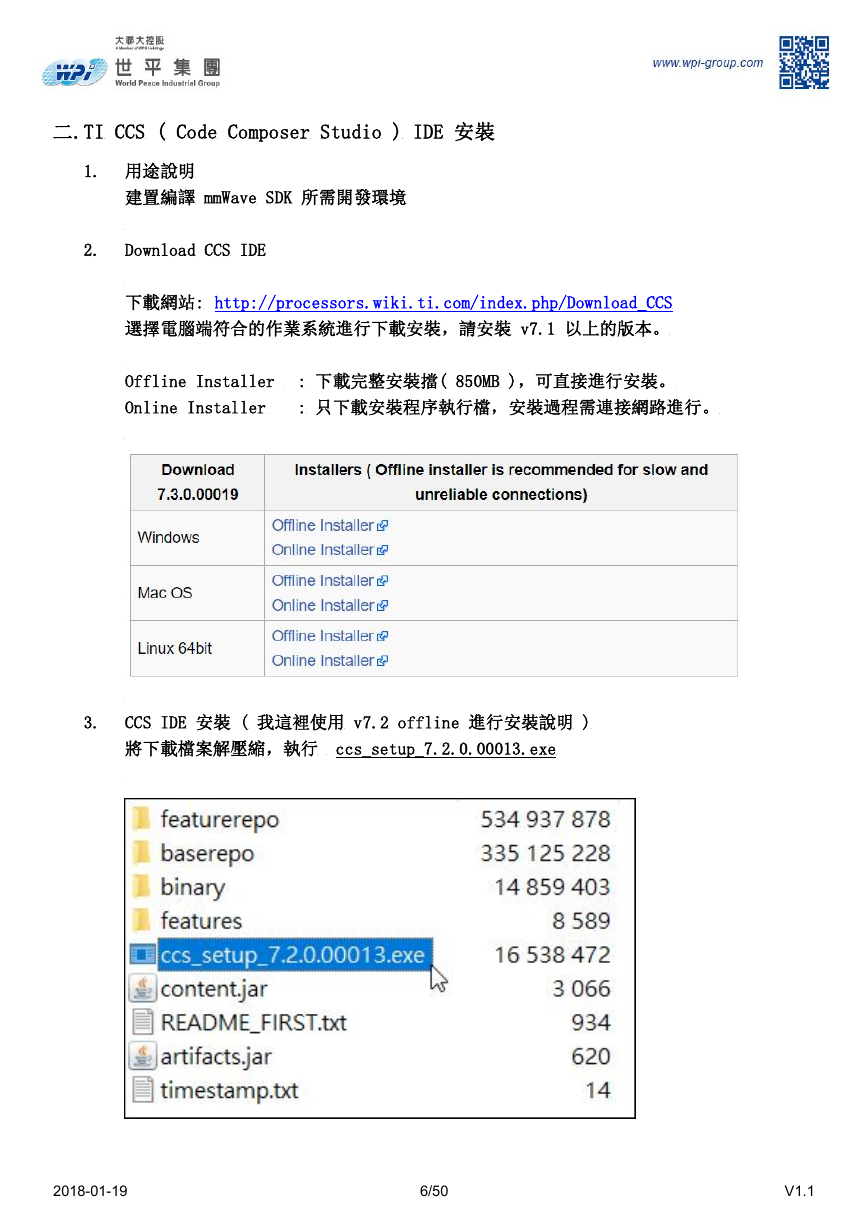

二. TI CCS ( Code Composer Studio ) IDE 安裝 1. 用途說明建置編譯 mmWave SDK 所需開發環境 2. Download CCS IDE 下載網站: http://processors.wiki.ti.com/index.php/Download_CCS 選擇電腦端符合的作業系統進行下載安裝，請安裝 v7.1 以上的版本。 Offline Installer : 下載完整安裝擋( 850MB )，可直接進行安裝。 Online Installer : 只下載安裝程序執行檔，安裝過程需連接網路進行。 3. CCS IDE 安裝 ( 我這裡使用 v7.2 offline 進行安裝說明 ) 將下載檔案解壓縮，執行 ccs_setup_7.2.0.00013.exe 2018-01-19 6/50 V1.1

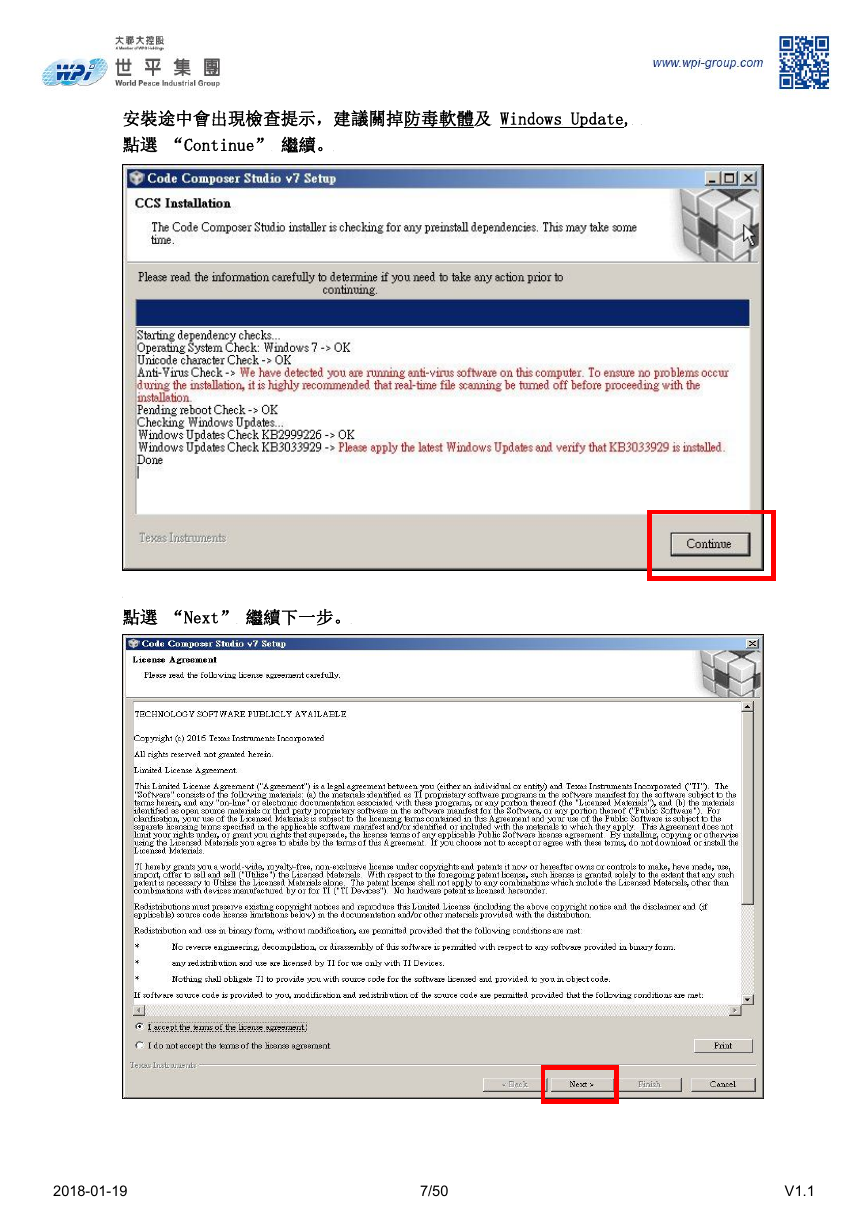

安裝途中會出現檢查提示，建議關掉防毒軟體及 Windows Update, 點選 “Continue” 繼續。點選 “Next” 繼續下一步。 2018-01-19 7/50 V1.1

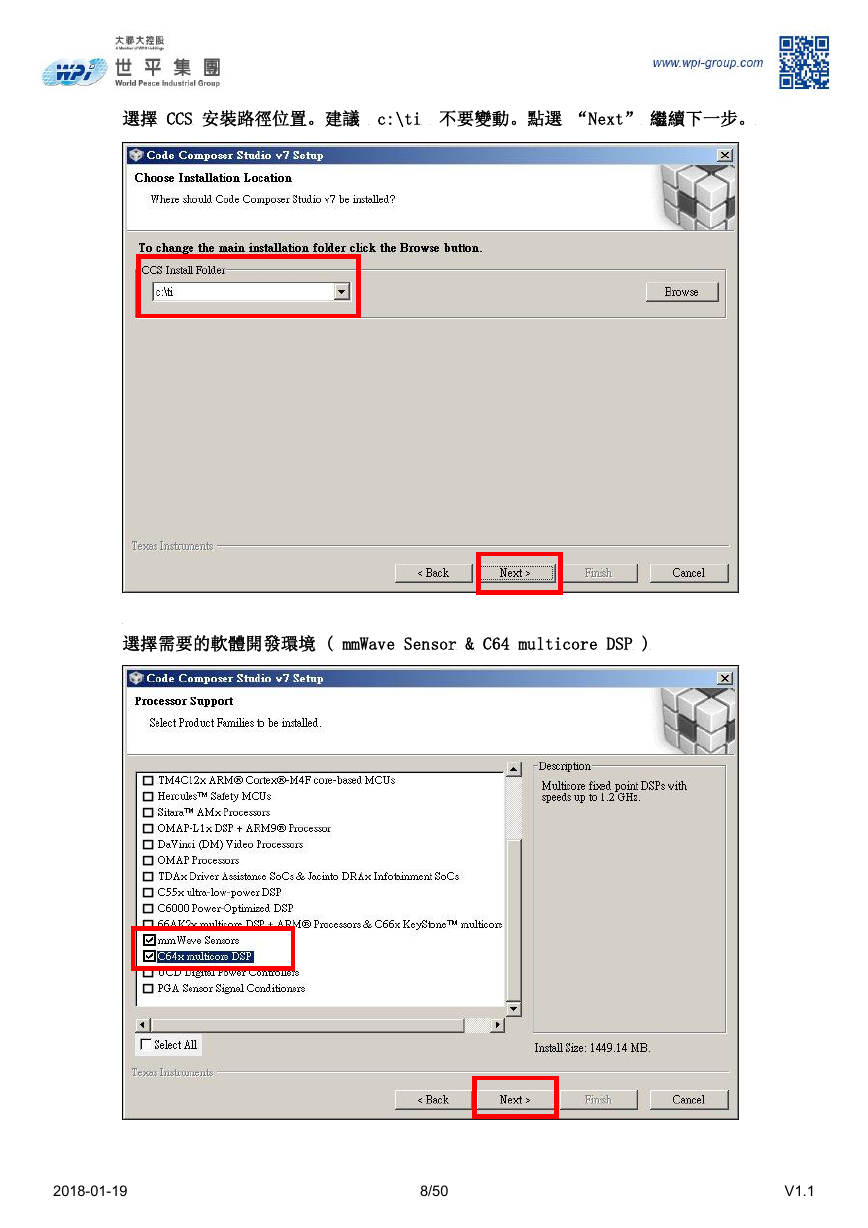

選擇 CCS 安裝路徑位置。建議 c:\ti 不要變動。點選 “Next” 繼續下一步。選擇需要的軟體開發環境 ( mmWave Sensor & C64 multicore DSP ) 2018-01-19 8/50 V1.1
