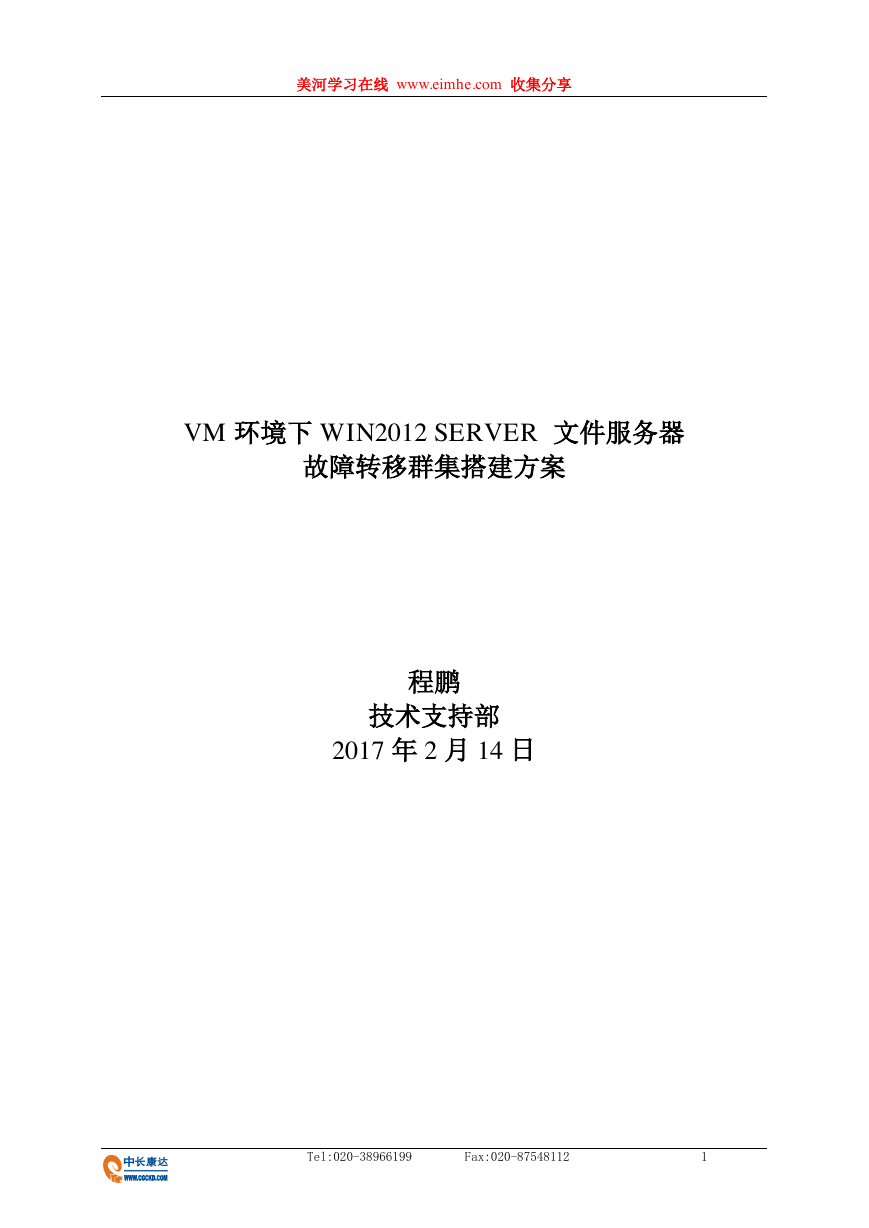

美河学习在线 www.eimhe.com 收集分享 VM 环境下 WIN2012 SERVER 文件服务器故障转移群集搭建方案程鹏技术支持部 2017 年 2 月 14 日 Tel:020-38966199 Fax:020-87548112 1

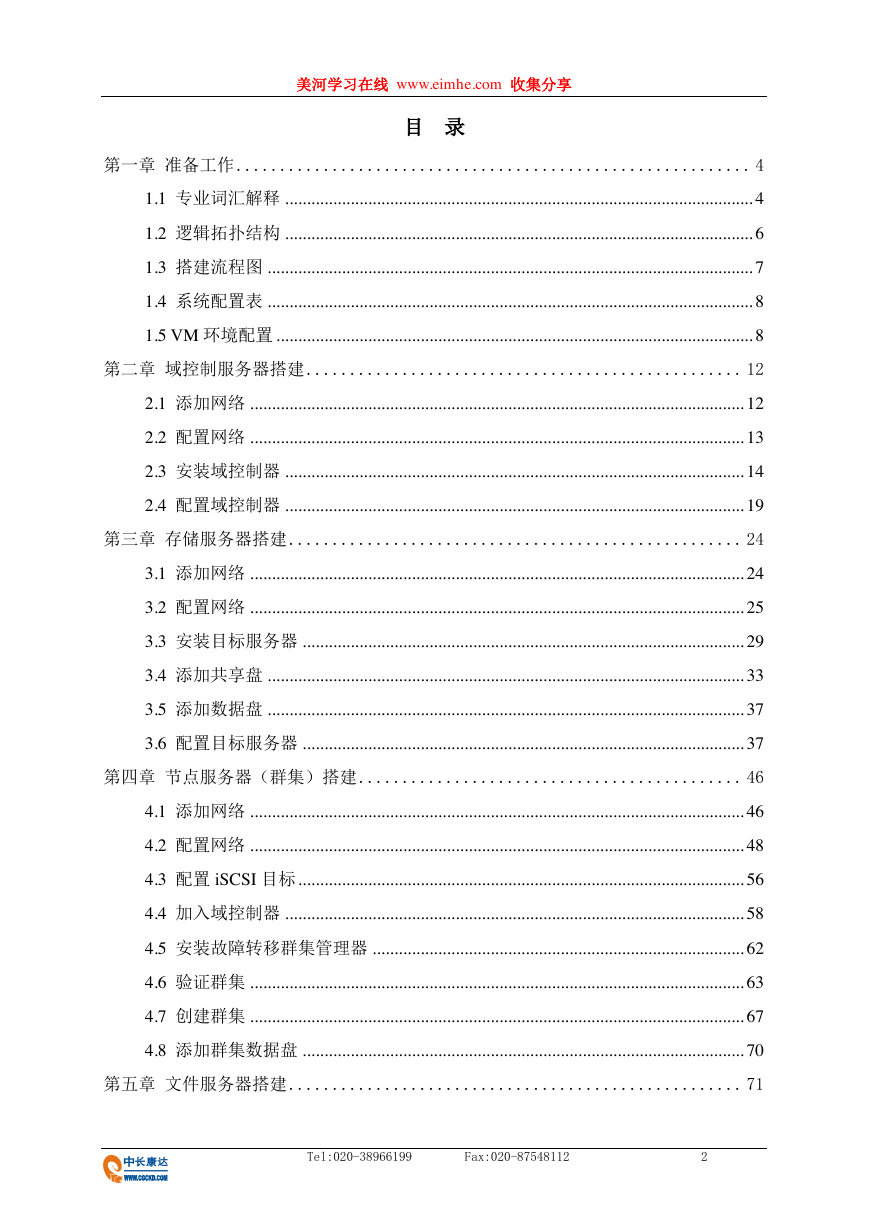

美河学习在线 www.eimhe.com 收集分享目录第一章准备工作 ........................................................... 4 1.1 专业词汇解释 ........................................................................................................... 4 1.2 逻辑拓扑结构 ........................................................................................................... 6 1.3 搭建流程图 ............................................................................................................... 7 1.4 系统配置表 ............................................................................................................... 8 1.5 VM 环境配置 ............................................................................................................. 8 第二章域控制服务器搭建 .................................................. 12 2.1 添加网络 ................................................................................................................. 12 2.2 配置网络 ................................................................................................................. 13 2.3 安装域控制器 ......................................................................................................... 14 2.4 配置域控制器 ......................................................................................................... 19 第三章存储服务器搭建 .................................................... 24 3.1 添加网络 ................................................................................................................. 24 3.2 配置网络 ................................................................................................................. 25 3.3 安装目标服务器 ..................................................................................................... 29 3.4 添加共享盘 ............................................................................................................. 33 3.5 添加数据盘 ............................................................................................................. 37 3.6 配置目标服务器 ..................................................................................................... 37 第四章节点服务器（群集）搭建 ............................................ 46 4.1 添加网络 ................................................................................................................. 46 4.2 配置网络 ................................................................................................................. 48 4.3 配置 iSCSI 目标 ...................................................................................................... 56 4.4 加入域控制器 ......................................................................................................... 58 4.5 安装故障转移群集管理器 ..................................................................................... 62 4.6 验证群集 ................................................................................................................. 63 4.7 创建群集 ................................................................................................................. 67 4.8 添加群集数据盘 ..................................................................................................... 70 第五章文件服务器搭建 .................................................... 71 Tel:020-38966199 Fax:020-87548112 2

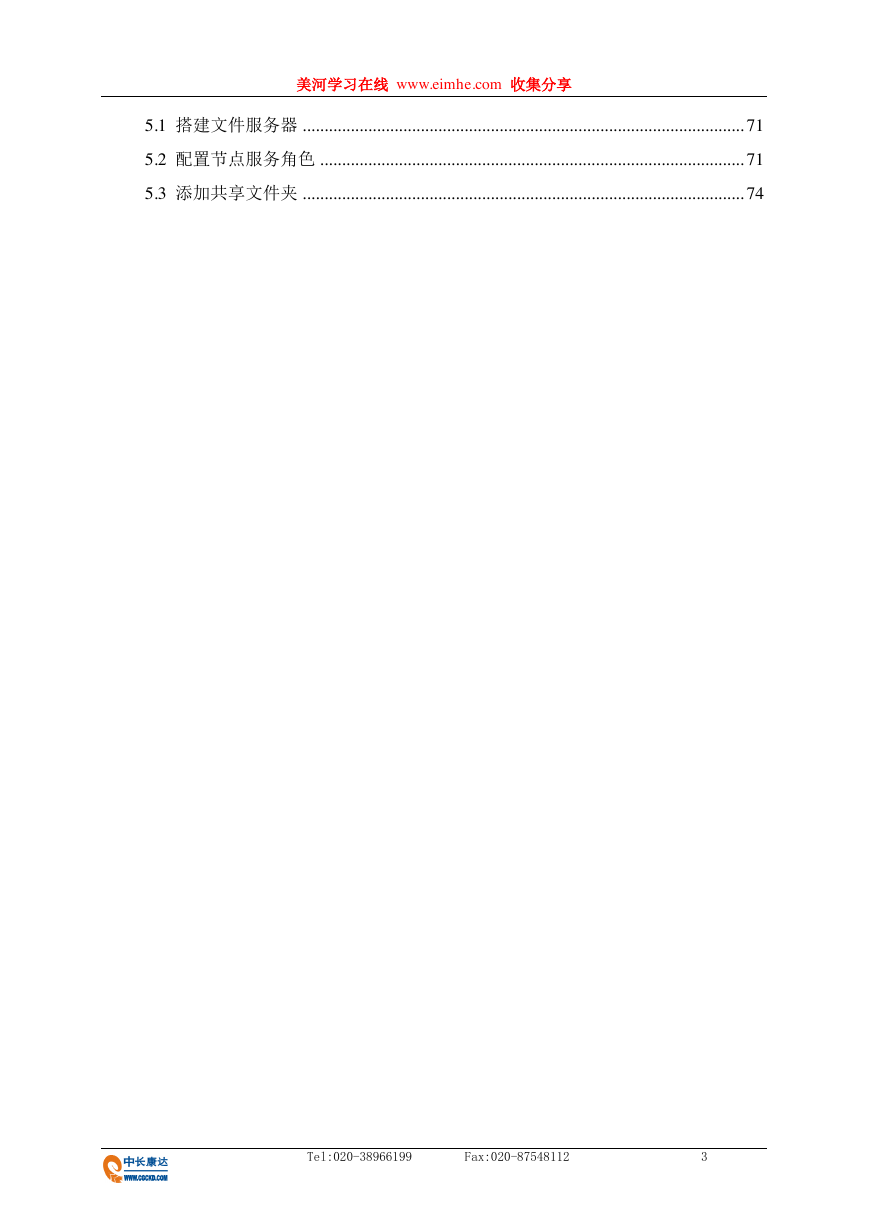

美河学习在线 www.eimhe.com 收集分享 5.1 搭建文件服务器 ..................................................................................................... 71 5.2 配置节点服务角色 ................................................................................................. 71 5.3 添加共享文件夹 ..................................................................................................... 74 Tel:020-38966199 Fax:020-87548112 3

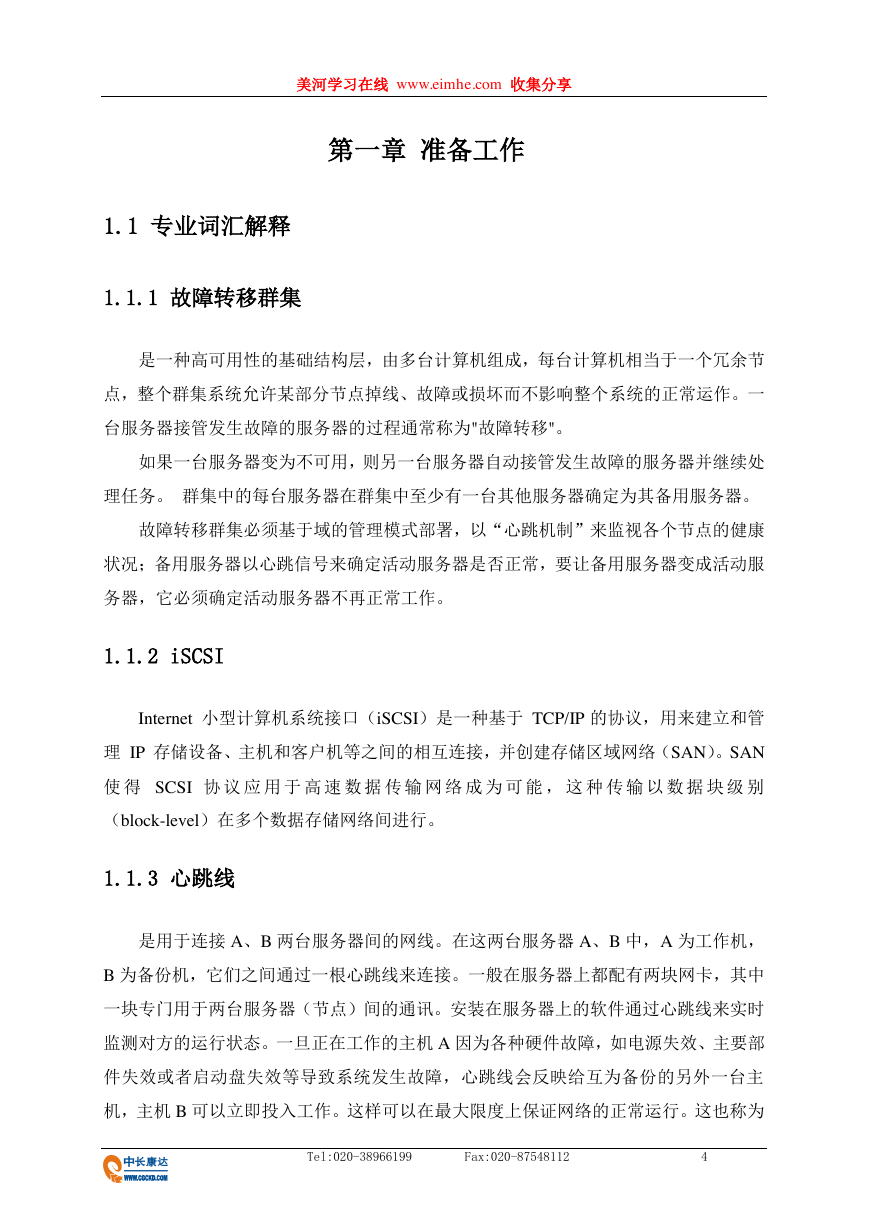

美河学习在线 www.eimhe.com 收集分享第一章准备工作 1.1 专业词汇解释 1.1.1 故障转移群集是一种高可用性的基础结构层，由多台计算机组成，每台计算机相当于一个冗余节点，整个群集系统允许某部分节点掉线、故障或损坏而不影响整个系统的正常运作。一台服务器接管发生故障的服务器的过程通常称为"故障转移"。如果一台服务器变为不可用，则另一台服务器自动接管发生故障的服务器并继续处理任务。群集中的每台服务器在群集中至少有一台其他服务器确定为其备用服务器。故障转移群集必须基于域的管理模式部署，以“心跳机制”来监视各个节点的健康状况；备用服务器以心跳信号来确定活动服务器是否正常，要让备用服务器变成活动服务器，它必须确定活动服务器不再正常工作。 1.1.2 iSCSI Internet 小型计算机系统接口（iSCSI）是一种基于 TCP/IP 的协议，用来建立和管理 IP 存储设备、主机和客户机等之间的相互连接，并创建存储区域网络（SAN）。SAN 使得 SCSI 协议应用于高速数据传输网络成为可能，这种传输以数据块级别（block-level）在多个数据存储网络间进行。 1.1.3 心跳线是用于连接 A、B 两台服务器间的网线。在这两台服务器 A、B 中，A 为工作机， B 为备份机，它们之间通过一根心跳线来连接。一般在服务器上都配有两块网卡，其中一块专门用于两台服务器（节点）间的通讯。安装在服务器上的软件通过心跳线来实时监测对方的运行状态。一旦正在工作的主机 A 因为各种硬件故障，如电源失效、主要部件失效或者启动盘失效等导致系统发生故障，心跳线会反映给互为备份的另外一台主机，主机 B 可以立即投入工作。这样可以在最大限度上保证网络的正常运行。这也称为 Tel:020-38966199 Fax:020-87548112 4

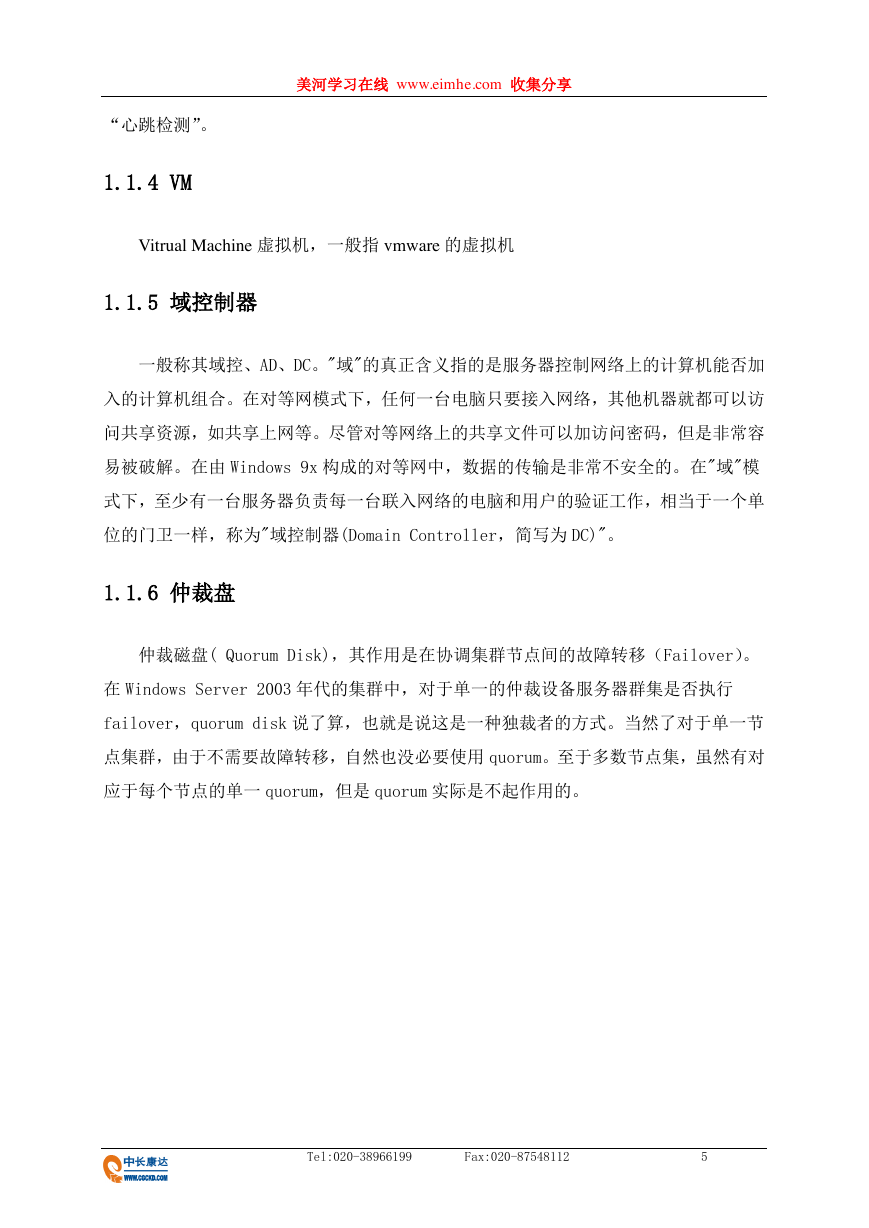

美河学习在线 www.eimhe.com 收集分享 “心跳检测”。 1.1.4 VM Vitrual Machine 虚拟机，一般指 vmware 的虚拟机 1.1.5 域控制器一般称其域控、AD、DC。"域"的真正含义指的是服务器控制网络上的计算机能否加入的计算机组合。在对等网模式下，任何一台电脑只要接入网络，其他机器就都可以访问共享资源，如共享上网等。尽管对等网络上的共享文件可以加访问密码，但是非常容易被破解。在由 Windows 9x 构成的对等网中，数据的传输是非常不安全的。在"域"模式下，至少有一台服务器负责每一台联入网络的电脑和用户的验证工作，相当于一个单位的门卫一样，称为"域控制器(Domain Controller，简写为 DC)"。 1.1.6 仲裁盘仲裁磁盘( Quorum Disk)，其作用是在协调集群节点间的故障转移（Failover）。在 Windows Server 2003 年代的集群中，对于单一的仲裁设备服务器群集是否执行 failover，quorum disk 说了算，也就是说这是一种独裁者的方式。当然了对于单一节点集群，由于不需要故障转移，自然也没必要使用 quorum。至于多数节点集，虽然有对应于每个节点的单一 quorum，但是 quorum 实际是不起作用的。 Tel:020-38966199 Fax:020-87548112 5

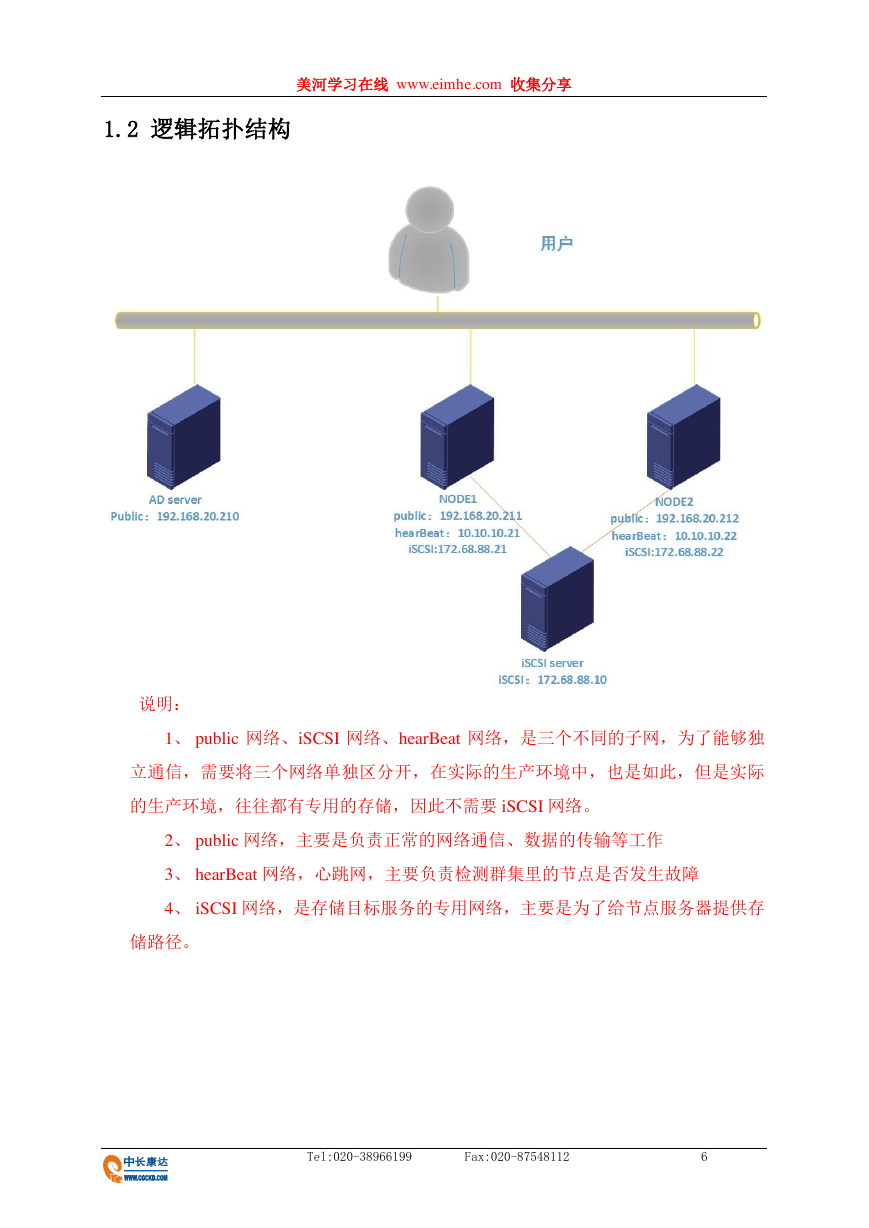

美河学习在线 www.eimhe.com 收集分享 1.2 逻辑拓扑结构说明： 1、 public 网络、iSCSI 网络、hearBeat 网络，是三个不同的子网，为了能够独立通信，需要将三个网络单独区分开，在实际的生产环境中，也是如此，但是实际的生产环境，往往都有专用的存储，因此不需要 iSCSI 网络。 2、 public 网络，主要是负责正常的网络通信、数据的传输等工作 3、 hearBeat 网络，心跳网，主要负责检测群集里的节点是否发生故障 4、 iSCSI 网络，是存储目标服务的专用网络，主要是为了给节点服务器提供存储路径。 Tel:020-38966199 Fax:020-87548112 6

美河学习在线 www.eimhe.com 收集分享 1.3 搭建流程图 Tel:020-38966199 Fax:020-87548112 7

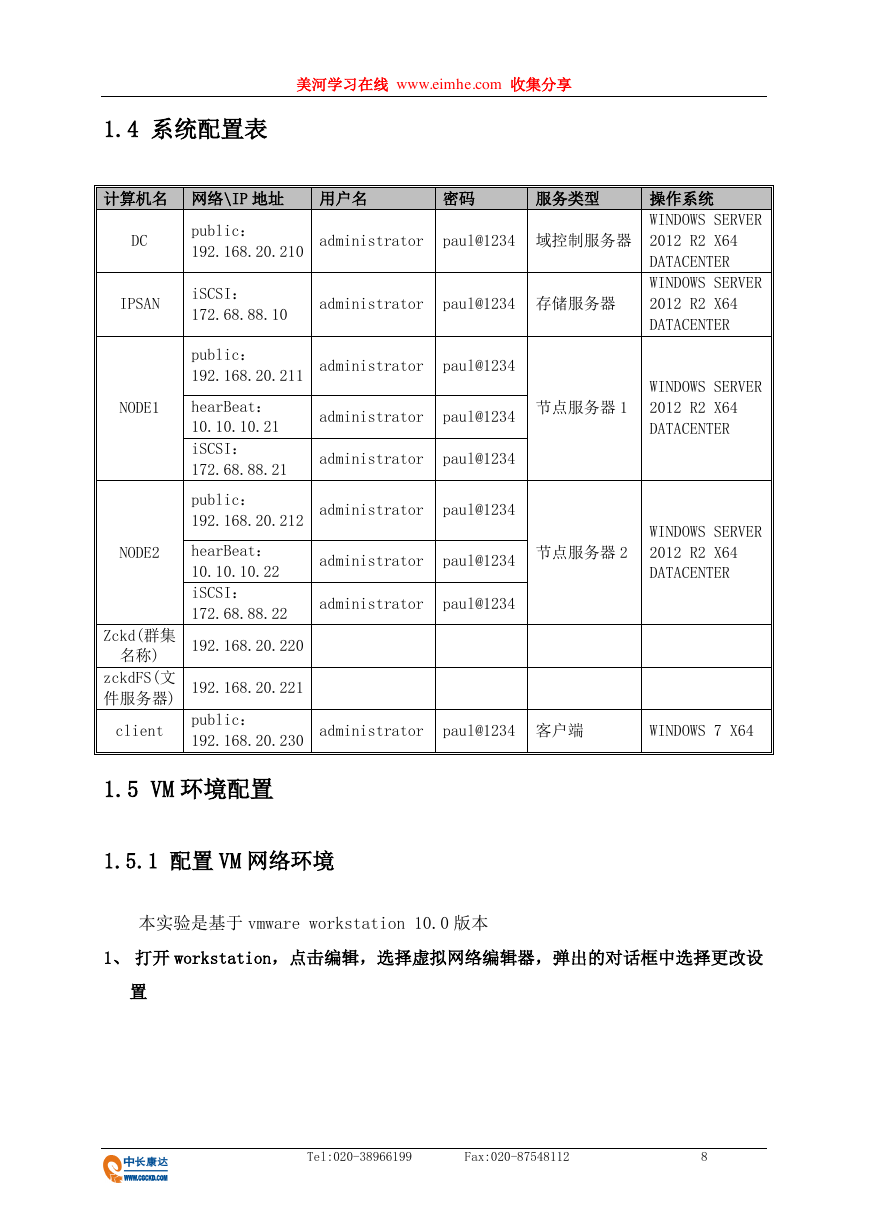

美河学习在线 www.eimhe.com 收集分享 1.4 系统配置表计算机名网络\IP 地址用户名密码服务类型 DC public： 192.168.20.210 IPSAN iSCSI： 172.68.88.10 administrator paul@1234 域控制服务器 administrator paul@1234 存储服务器 administrator paul@1234 administrator paul@1234 节点服务器 1 administrator paul@1234 administrator paul@1234 administrator paul@1234 节点服务器 2 administrator paul@1234 public： 192.168.20.211 hearBeat： 10.10.10.21 iSCSI： 172.68.88.21 public： 192.168.20.212 hearBeat： 10.10.10.22 iSCSI： 172.68.88.22 操作系统 WINDOWS SERVER 2012 R2 X64 DATACENTER WINDOWS SERVER 2012 R2 X64 DATACENTER WINDOWS SERVER 2012 R2 X64 DATACENTER WINDOWS SERVER 2012 R2 X64 DATACENTER NODE1 NODE2 Zckd(群集名称) zckdFS(文件服务器) client 192.168.20.220 192.168.20.221 public： 192.168.20.230 administrator paul@1234 客户端 WINDOWS 7 X64 1.5 VM 环境配置 1.5.1 配置 VM 网络环境本实验是基于 vmware workstation 10.0 版本 1、打开 workstation，点击编辑，选择虚拟网络编辑器，弹出的对话框中选择更改设置 Tel:020-38966199 Fax:020-87548112 8
