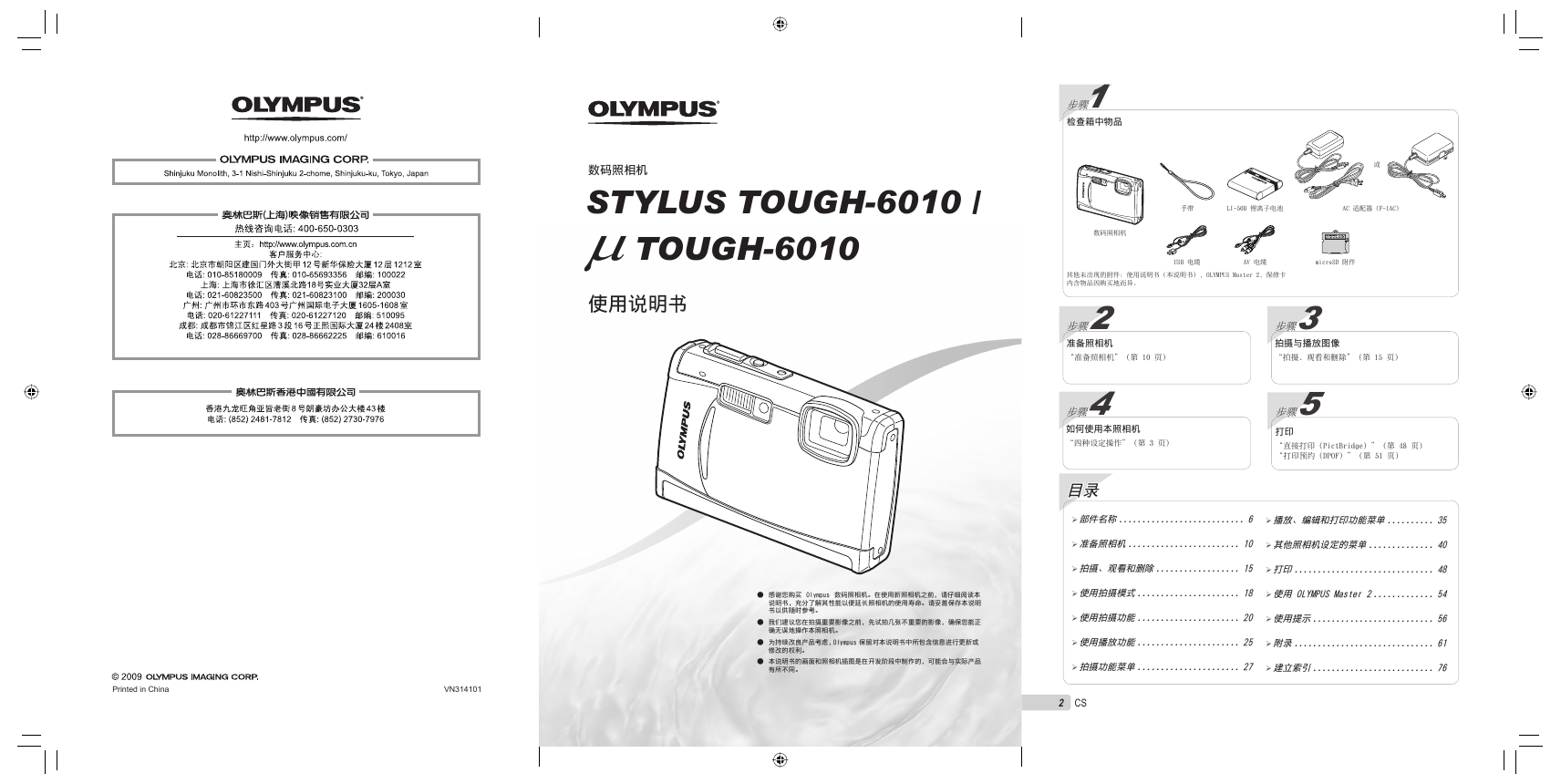

数码照相机 STYLUS TOUGH-6010 / μ TOUGH-6010 使⽤说明书 Printed in China VN314101 ● 感谢您购买 Olympus 数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。 ● 我们建议您在拍摄重要影像之前，先试拍⼏张不重要的影像，确保您能正确⽆误地操作本照相机。 ● 为持续改良产品考虑，Olympus 保留对本说明书中所包含信息进⾏更新或修改的权利。 ● 本说明书的画⾯和照相机插图是在开发阶段中制作的，可能会与实际产品有所不同。步骤1 检查箱中物品数码照相机或⼿带 LI-50B 锂离⼦电池 AC 适配器（F-1AC）其他未出现的附件：使⽤说明书（本说明书），OLYMPUS Master 2，保修卡内含物品因购买地⽽异。 USB 电缆 AV 电缆 microSD 附件步骤2 准备照相机步骤3 拍摄与播放图像 “准备照相机”（第 10 页） “拍摄、观看和删除”（第 15 页）步骤4 如何使⽤本照相机 “四种设定操作”（第 3 页）⽬录⽬录步骤5 打印 “直接打印（PictBridge）”（第 48 页） “打印预约（DPOF）”（第 51 页）部件名称 ........................... 6 播放、编辑和打印功能菜单 .......... 35 准备照相机 ........................ 10 其他照相机设定的菜单 .............. 40 拍摄、观看和删除 .................. 15 打印 .............................. 48 使⽤拍摄模式 ...................... 18 使⽤ OLYMPUS Master 2 ............. 54 使⽤拍摄功能 ...................... 20 使⽤提⽰ .......................... 56 使⽤播放功能 ...................... 25 附录 .............................. 61 拍摄功能菜单 ...................... 27 建⽴索引 .......................... 76 2 CS

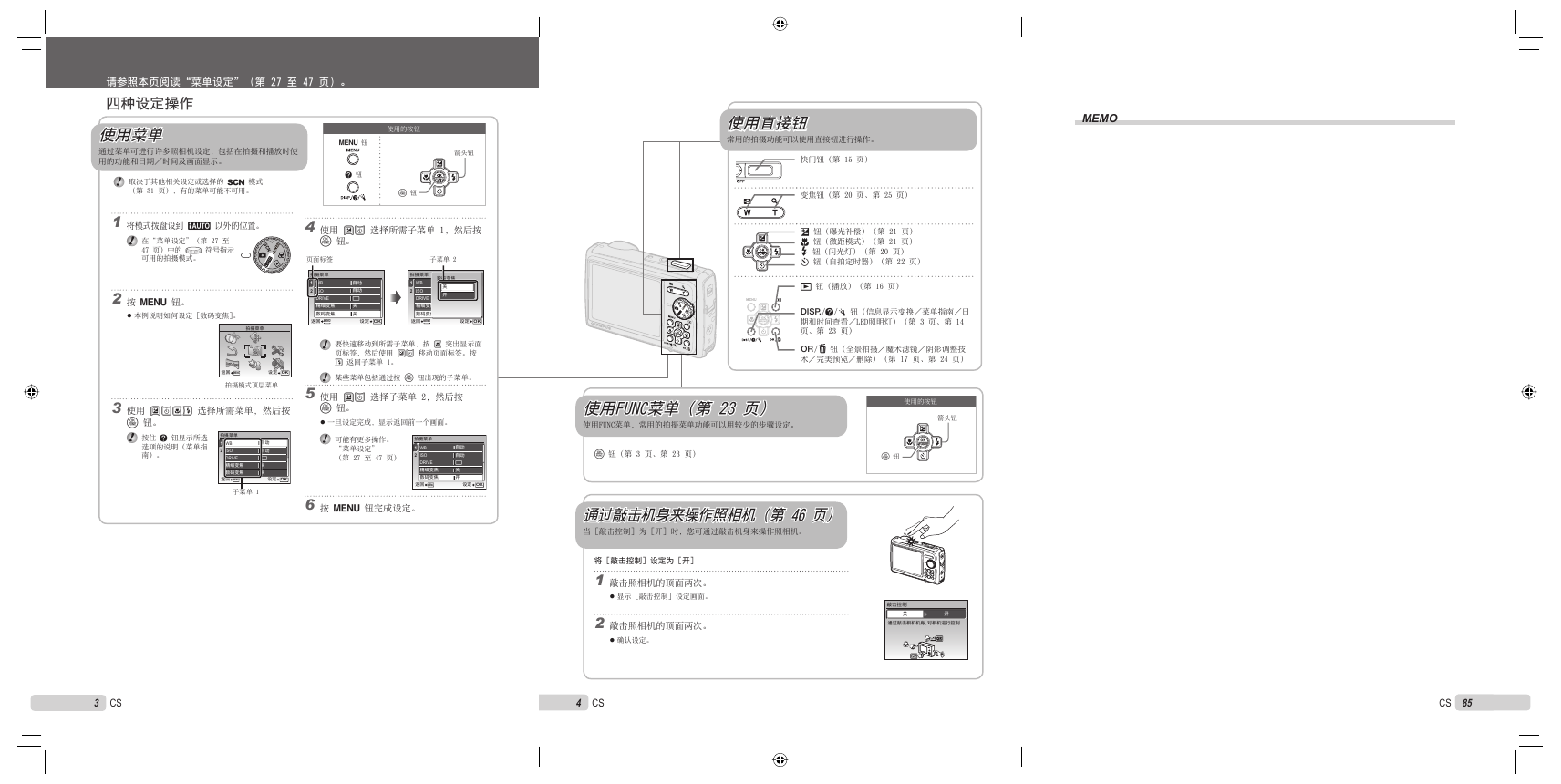

请参照本页阅读“菜单设定”（第 27 ⾄ 47 页）。四种设定操作使⽤菜单使⽤菜单通过菜单可进⾏许多照相机设定，包括在拍摄和播放时使⽤的功能和⽇期／时间及画⾯显⽰。取决于其他相关设定或选择的 s 模式（第 31 页），有的菜单可能不可⽤。 1 将模式拨盘设到 A 以外的位置。在“菜单设定”（第 27 ⾄符号指⽰ 47 页）中的可⽤的拍摄模式。 2 按 m 钮。 ● 本例说明如何设定 [数码变焦]。 MENU OK 拍摄模式顶层菜单 3 使⽤ ABCD 选择所需菜单，然后按 o 钮。按住 E 钮显⽰所选选项的说明（菜单指南）。 1 2 WB ISO DRIVE MENU o OK ⼦菜单 1 m 钮 E 钮使⽤的按钮 o 钮箭头钮 4 使⽤ AB 选择所需⼦菜单 1，然后按 o 钮。页⾯标签 1 WB 2 ISO DRIVE MENU ⼦菜单 2 o OK 1 WB 2 ISO DRIVE MENU o OK 要快速移动到所需⼦菜单，按 C 突出显⽰⾯页标签，然后使⽤ AB 移动页⾯标签。按 D 返回⼦菜单 1。某些菜单包括通过按 o 钮出现的⼦菜单。 5 使⽤ AB 选择⼦菜单 2，然后按 o 钮。 ● ⼀旦设定完成，显⽰返回前⼀个画⾯。可能有更多操作。 “菜单设定” （第 27 ⾄ 47 页） 1 WB 2 ISO DRIVE MENU o OK 6 按 m 钮完成设定。使⽤直接钮使⽤直接钮常⽤的拍摄功能可以使⽤直接钮进⾏操作。快门钮（第 15 页） MEMO 变焦钮（第 20 页、第 25 页） F 钮（曝光补偿）（第 21 页） & 钮（微距模式）（第 21 页） # 钮（闪光灯）（第 20 页） Y 钮（⾃拍定时器）（第 22 页） q 钮（播放）（第 16 页） g/E/Y 钮（信息显⽰变换／菜单指南／⽇期和时间查看／LED照明灯）（第 3 页、第 14 页、第 23 页） o/D 钮（全景拍摄／魔术滤镜／阴影调整技术／完美预览／删除）（第 17 页、第 24 页）使⽤FUNC菜单（第 23 页）使⽤FUNC菜单（第 23 页）使⽤FUNC菜单，常⽤的拍摄菜单功能可以⽤较少的步骤设定。使⽤的按钮箭头钮 o 钮（第 3 页、第 23 页） o 钮通过敲击机⾝来操作照相机（第 46 页）通过敲击机⾝来操作照相机（第 46 页）当 [敲击控制] 为 [开] 时，您可通过敲击机⾝来操作照相机。将 [敲击控制] 设定为 [开] 1 敲击照相机的顶⾯两次。显⽰ [敲击控制] 设定画⾯。 2 敲击照相机的顶⾯两次。确认设定。 ● ● x2 & 3 CS 4 CS 4 CS 85

菜单索引拍摄功能菜单将模式拨盘设到拍摄模式位置 (A K s b n) 时，可以进⾏设定。 1 A 图像质量.........第 27 页 2 B 拍摄菜单 WB ..............第 28 页 ISO .............第 28 页 DRIVE ...........第 28 页精细变焦 ........第 29 页数码变焦 ........第 29 页 ESP/n .........第 29 页 AF模式 ..........第 29 页 R（录⾳） .......第 30 页影像防抖（静⽌图像）／数码防抖动画模式（动画） ...............第 30 页阴影调整 ........第 30 页 3 O s ............第 31 页 4 N 全景.............第 32 页 5 D 重设.............第 34 页 6 Q 魔术滤镜.........第 34 页 7 E 设定格式化 ..........第 40 页备份 ............第 40 页 W（语⾔） ...第 40 页 PW ON设定 ........第 41 页菜单⾊彩 ........第 41 页声⾳设定 ........第 42 页记录浏览 ........第 42 页⽂件名 ..........第 43 页像素映射 ........第 43 页播放、编辑和打印功能菜单将模式拨盘设到 q 位置，可以进⾏设定。 1 G 幻灯⽚放映.......第 35 页 2 H 完美修复.........第 35 页 3 M 脸部完美修正.....第 35 页 4 I 编辑 Q（调整⼤⼩） ................第 36 页 P（裁剪） ......第 36 页⾊彩编辑 ........第 36 页⽇历合成 ........第 37 页建⽴索引 ........第 37 页 5 J 浏览菜单 0（保护） .....第 37 页 y（旋转） ......第 38 页 R（添加声⾳到静⽌图像） ................第 38 页 6 5 4 1 2 3 7 8 MENU OK 拍摄模式顶层菜单 s（液晶显⽰屏） ................第 44 页 X（⽇期／时间） ................第 44 页双时设定 ........第 44 页 VIDEO输出 .......第 45 页省电模式 ........第 46 页 LED照明 .........第 46 页敲击控制 ........第 46 页 8 F 静⾳模式.........第 47 页 1 2 3 4 5 6 7 8 9 MENU OK 播放模式顶层菜单 6 K 删除.............第 38 页 7 L 打印预约.........第 39 页 8 E 设定* *与“拍摄功能菜单”相同 9 F 静⾳模式.........第 47 页 CS 5

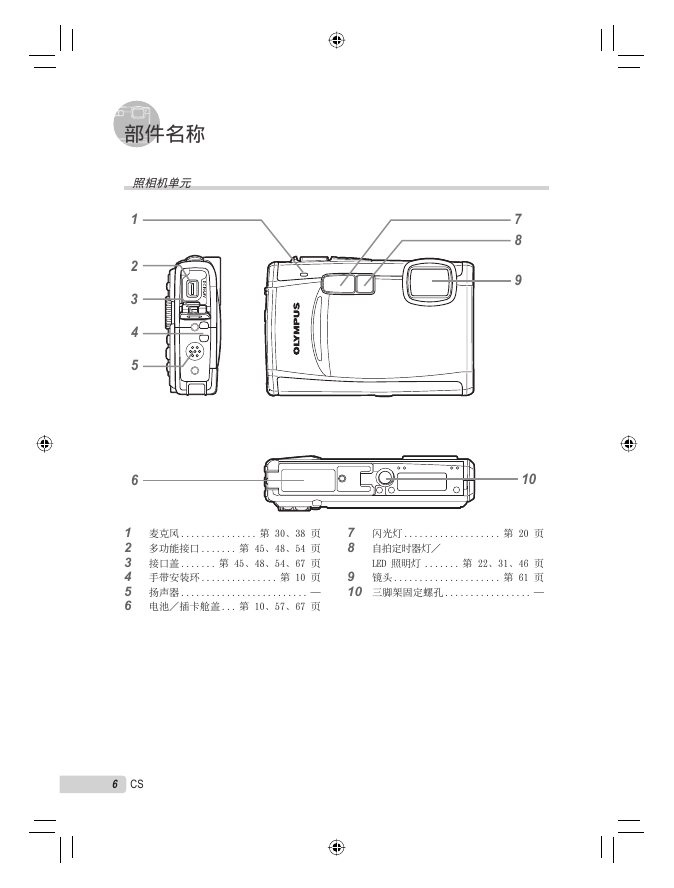

部件名称照相机单元 1 2 3 4 5 6 7 8 9 10 1 麦克风 ............... 第 30、38 页 2 多功能接⼝ ....... 第 45、48、54 页 3 接⼝盖 ....... 第 45、48、54、67 页 4 ⼿带安装环 ............... 第 10 页 5 扬声器 ......................... — 6 电池／插卡舱盖 ... 第 10、57、67 页 7 闪光灯 ................... 第 20 页 8 ⾃拍定时器灯／ LED 照明灯 ....... 第 22、31、46 页 9 镜头 ..................... 第 61 页 10 三脚架固定螺孔 ................. — 6 CS

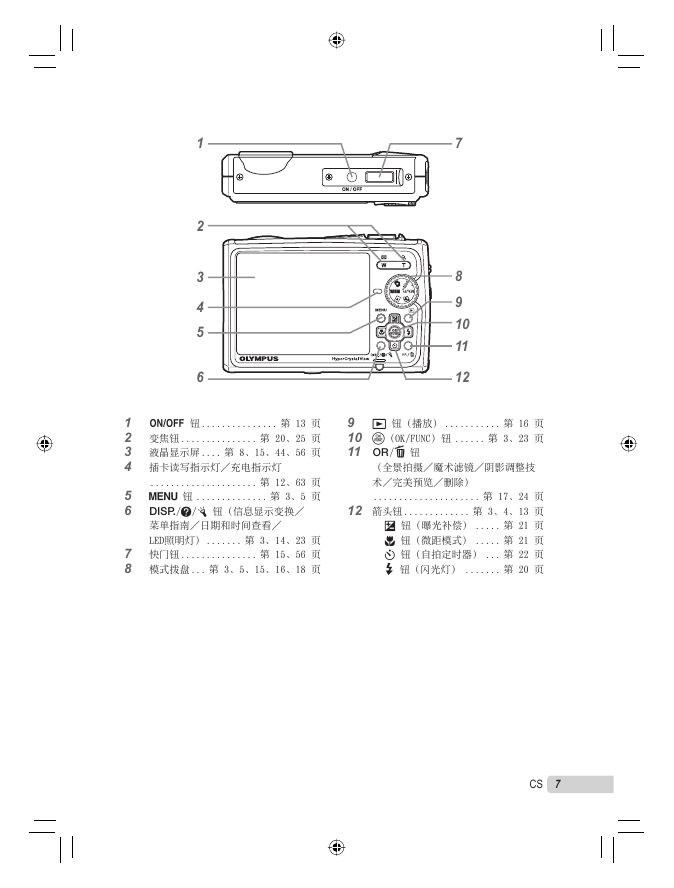

1 2 3 4 5 6 7 8 9 10 11 12 1 n 钮 ............... 第 13 页 2 变焦钮 ............... 第 20、25 页 3 液晶显⽰屏 .... 第 8、15、44、56 页 4 插卡读写指⽰灯／充电指⽰灯 ..................... 第 12、63 页 5 m 钮 .............. 第 3、5 页 6 g/E/Y 钮（信息显⽰变换／菜单指南／⽇期和时间查看／ LED照明灯） ....... 第 3、14、23 页 7 快门钮 ............... 第 15、56 页 8 模式拨盘 ... 第 3、5、15、16、18 页 9 q 钮（播放） ........... 第 16 页 10 o (OK/FUNC) 钮 ...... 第 3、23 页 11 o/D 钮（全景拍摄／魔术滤镜／阴影调整技术／完美预览／删除） ..................... 第 17、24 页 12 箭头钮 ............. 第 3、4、13 页 F 钮（曝光补偿） ..... 第 21 页 & 钮（微距模式） ..... 第 21 页 Y 钮（⾃拍定时器） ... 第 22 页 # 钮（闪光灯） ....... 第 20 页 CS 7

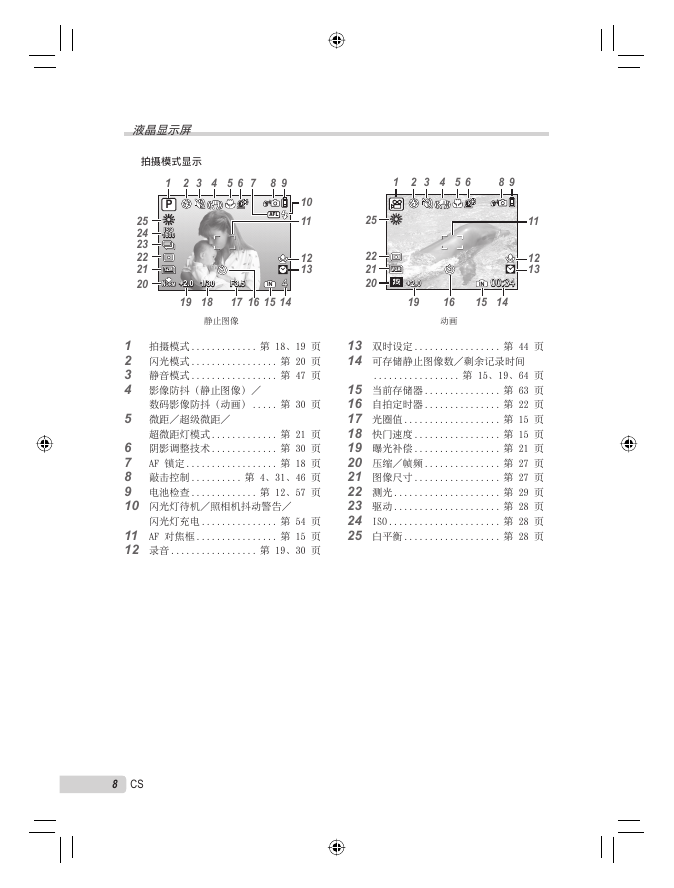

液晶显⽰屏拍摄模式显⽰ 3 2 1 P 25 24 23 22 21 20 ISO 1600 12M NORM 54 76 98 1 2 3 54 6 98 10 11 12 13 25 22 21 20 AFL +2.0 1/30 F3.5 19 18 17 静⽌图像 IN 15 4 14 16 11 12 13 VGA 15 +2.0 19 IN 00:34 15 14 16 动画 1 拍摄模式 ............. 第 18、19 页 2 闪光模式 ................. 第 20 页 3 静⾳模式 ................. 第 47 页 4 影像防抖（静⽌图像）／数码影像防抖（动画） ..... 第 30 页 5 微距／超级微距／超微距灯模式 ............. 第 21 页 6 阴影调整技术 ............. 第 30 页 7 AF 锁定 .................. 第 18 页 8 敲击控制 .......... 第 4、31、46 页 9 电池检查 ............. 第 12、57 页 10 闪光灯待机／照相机抖动警告／闪光灯充电 ............... 第 54 页 11 AF 对焦框 ................ 第 15 页 12 录⾳ ................. 第 19、30 页 13 双时设定 ................. 第 44 页 14 可存储静⽌图像数／剩余记录时间 ................. 第 15、19、64 页 15 当前存储器 ............... 第 63 页 16 ⾃拍定时器 ............... 第 22 页 17 光圈值 ................... 第 15 页 18 快门速度 ................. 第 15 页 19 曝光补偿 ................. 第 21 页 20 压缩／帧频 ............... 第 27 页 21 图像尺⼨ ................. 第 27 页 22 测光 ..................... 第 29 页 23 驱动 ..................... 第 28 页 24 ISO ...................... 第 28 页 25 ⽩平衡 ................... 第 28 页 8 CS

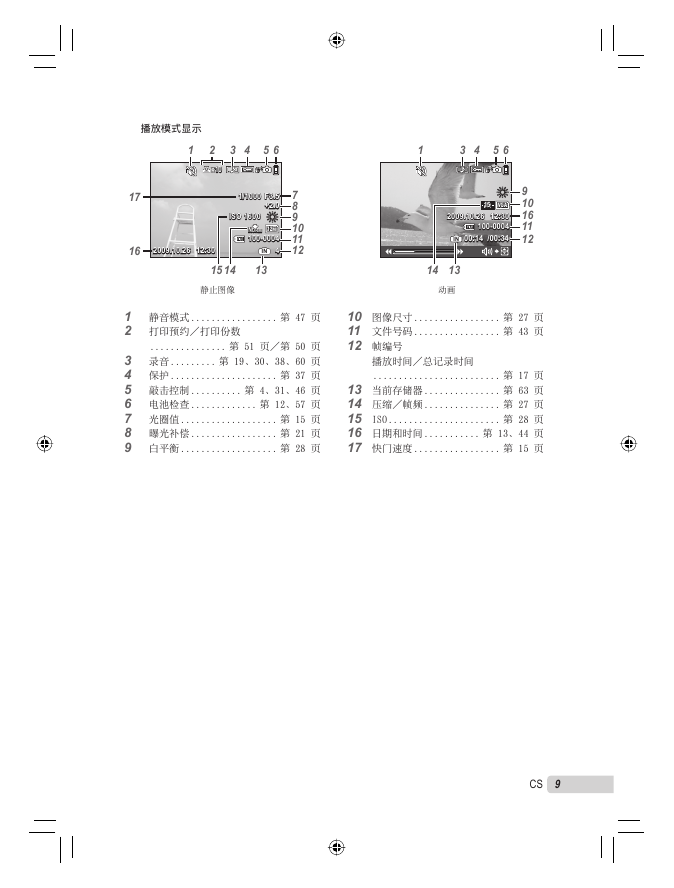

播放模式显⽰ 3 4 5 6 1 2 x 10 1 3 4 5 6 17 16 2009.10.26 12:30 15 14 1/1000 F3.5 +2.0 ISO 1600 NORM 12M 100-0004 4 IN 13 7 8 9 10 11 12 静⽌图像 1 静⾳模式 ................. 第 47 页 2 打印预约／打印份数 ............... 第 51 页／第 50 页 3 录⾳ ......... 第 19、30、38、60 页 4 保护 ..................... 第 37 页 5 敲击控制 .......... 第 4、31、46 页 6 电池检查 ............. 第 12、57 页 7 光圈值 ................... 第 15 页 8 曝光补偿 ................. 第 21 页 9 ⽩平衡 ................... 第 28 页 15 VGA 2009.10.26 12:30 100-0004 00:14 /00:34 IN 9 10 16 11 12 14 13 动画 10 图像尺⼨ ................. 第 27 页 11 ⽂件号码 ................. 第 43 页 12 帧编号播放时间／总记录时间 ......................... 第 17 页 13 当前存储器 ............... 第 63 页 14 压缩／帧频 ............... 第 27 页 15 ISO ...................... 第 28 页 16 ⽇期和时间 ........... 第 13、44 页 17 快门速度 ................. 第 15 页 CS 9
