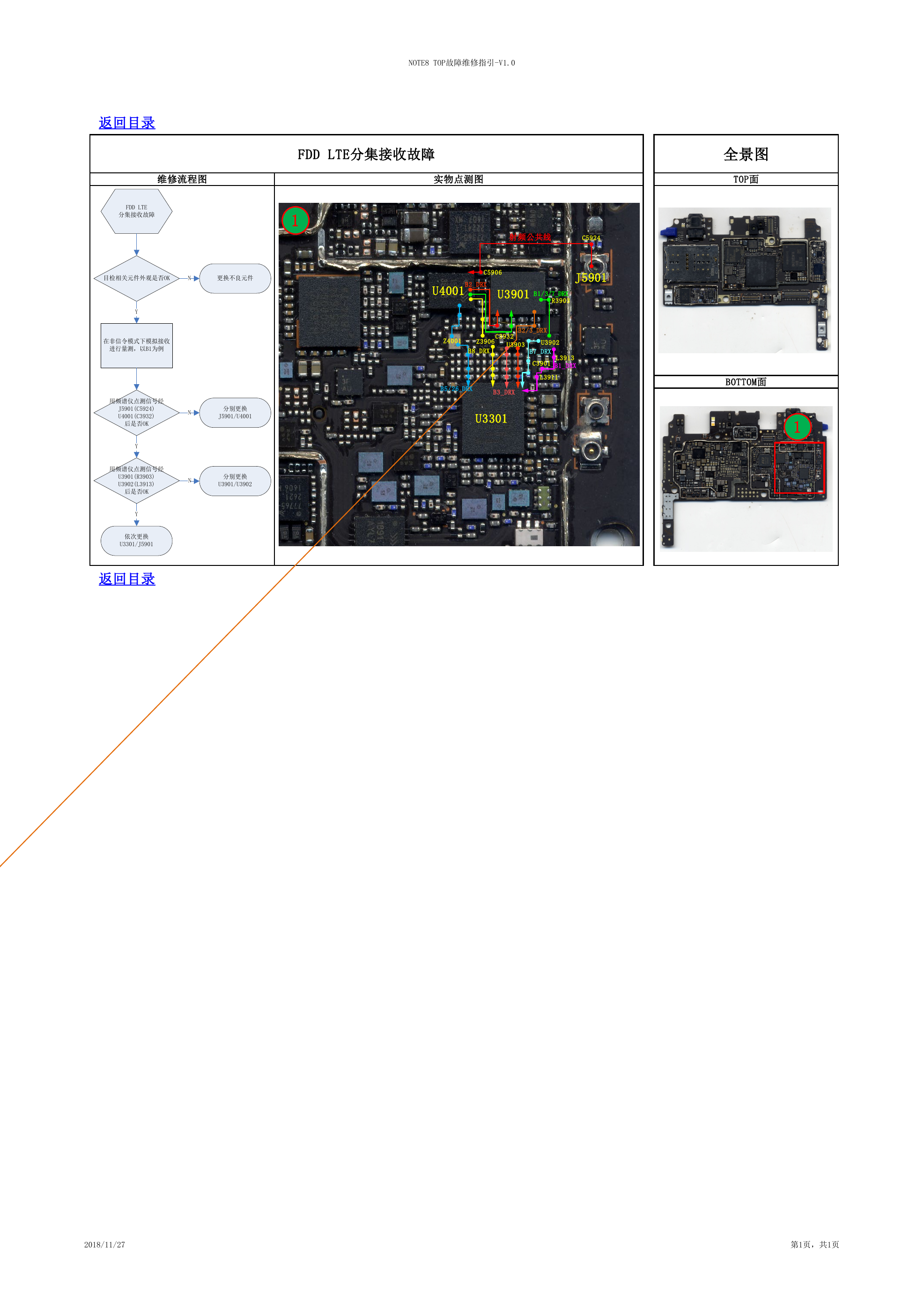

NOTE8 TOP故障维修指引-V1.0 返回目录 FDD LTE分集接收故障 维修流程图 实物点测图 全景图 TOP面 射频公共线 C5924 C5906 B2_DRX U4001 U3901 B1/3/7_DRX R3903 J5901 B2/3_DRX Z4001 Z3906 B8_DRX C3932 U3903 B5/26_DRX B3_DRX U3301 U3902 B7_DRX C3901 L3913 B1_DRX L3911 BOTTOM面 1 FDD LTE 分集接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B1为例 用频谱仪点测信号经 J5901(C5924) U4001(C3932) 后是否OK Y 用频谱仪点测信号经 U3901(R3903) U3902(L3913) 后是否OK Y 依次更换 U3301/J5901 返回目录 N N 分别更换 J5901/U4001 分别更换 U3901/U3902 2018/11/27 第1页，共1页
