OMNeT++4.1基本操作指南

PART 1:安装

PART 2:IDE仿真范例

PART 3: 创建一个tictoc模拟实例

PART 4: 安装INET

PART 5: 安装MiXiM

PART 6: 安装MF

PART 7: 安装Castalia

OMNeT++4.1 基本操作指南（v1.0） OMNeT++4.1 基本操作指南 PART 1:安装声明： 1、本安装指南参考了OMNeT++官方网站（http://www.omnetpp.org/）提供的 4.1 版本下载页面（http://www.omnetpp.org/omnetpp/doc_details/2218-omnet-41-win32-source--ide--mingw-zip） InstallGider（http://www.omnetpp.org/doc/omnetpp41/InstallGuide.pdf）； 2、本安装指南仅提供 windows 版安装过程指南： 1. 本安装程序支持的操作系统为：windows xp，vista，win 7。 2. 前提条件：需 Java 运行环境/JRE，推荐 6.0 及以上版本（http://www.java.com），原因是 4.1 版本的 IDE 模拟平台是基于 Eclipse 环境开发/运行。其他诸如 c++编译平台已内嵌于 OMNeT++ 系统，无需单独安装。JDK 安装及配置不再赘述（务必确保预安装 JDK6.0 以上版本！！！）。 3. 安装： 1. 下载OMNET++4.1 版（http://www.omnetpp.org/omnetpp/doc_details/2218-omnet-41-win32-source--ide --mingw-zip）； 2. 下载后，建议复制到 D 盘，或其他常用程序安装盘根目录下，自解压即可（会自动解压至 omnetpp-4.1 目录），这样做主要是便于管理，否则路径太长不易管理； 3. 进入 omnetpp-4.1 目录； 4. 发现 mingwenv.cmd 可执行程序； 4. 配置： 1. path 路径编辑：为便于 windows 操作系统自动识别 omnet 相关命令，建议添加 omnet 的 bin 路径（这个不需要多说，相信大家都知道）； 2. 确认配置文件 configure.user，用记事本打开即可，不过你根本不需改变任何选项； 3. 直行配置文件，实现系统配置： 1. 双击运行 mingwenv.cmd（位于解压后的 omnetpp-4.1 目录）； 2. $ ./configure （命令可能执行若干秒） 3. $ make （命令可能执行若干分钟） 5. 测试： 1. 系统自带范例保存于./samples 路径下，可以随机测试其中的任何一个是否正确运行，以确认安装是否成功。如果测试失败，则安装失败，务必注意； 2. 以下指令依然运行于 mingwenv.cmd 执行之后的 shell； 3. 以 dyna为例； 4. $ cd samples/dyna （进入 samples/dyna 路径）西南大学电子信息工程学院嵌入式系统与无线网络实验室：李太华 litaihua@gmail.com, http://blog.sina.com.cn/grouplearning

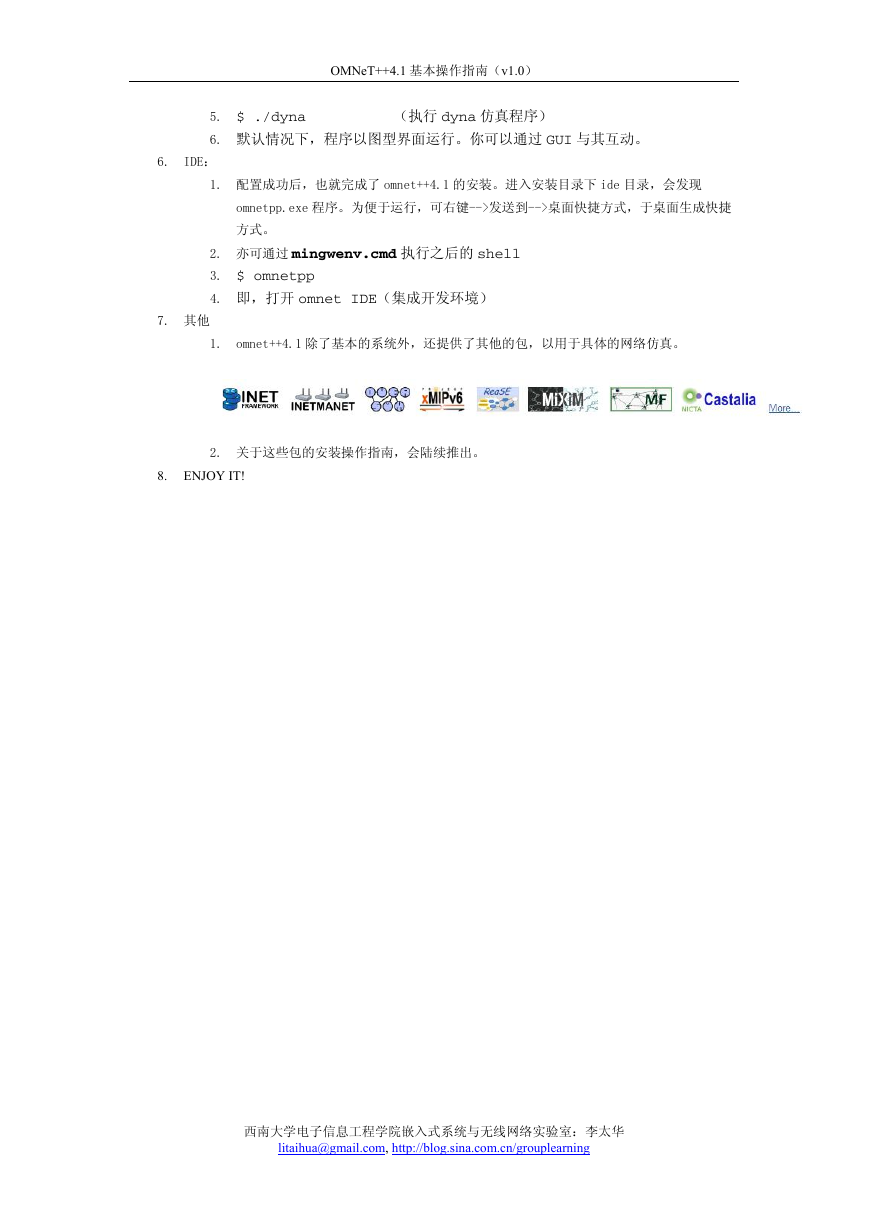

OMNeT++4.1 基本操作指南（v1.0） 5. $ ./dyna （执行 dyna 仿真程序） 6. 默认情况下，程序以图型界面运行。你可以通过 GUI 与其互动。 6. IDE： 1. 配置成功后，也就完成了 omnet++4.1 的安装。进入安装目录下 ide 目录，会发现 omnetpp.exe 程序。为便于运行，可右键-->发送到-->桌面快捷方式，于桌面生成快捷方式。 2. 亦可通过 mingwenv.cmd 执行之后的 shell 3. $ omnetpp 4. 即，打开 omnet IDE（集成开发环境） 7. 其他 1. omnet++4.1 除了基本的系统外，还提供了其他的包，以用于具体的网络仿真。 2. 关于这些包的安装操作指南，会陆续推出。 8. ENJOY IT! 西南大学电子信息工程学院嵌入式系统与无线网络实验室：李太华 litaihua@gmail.com, http://blog.sina.com.cn/grouplearning

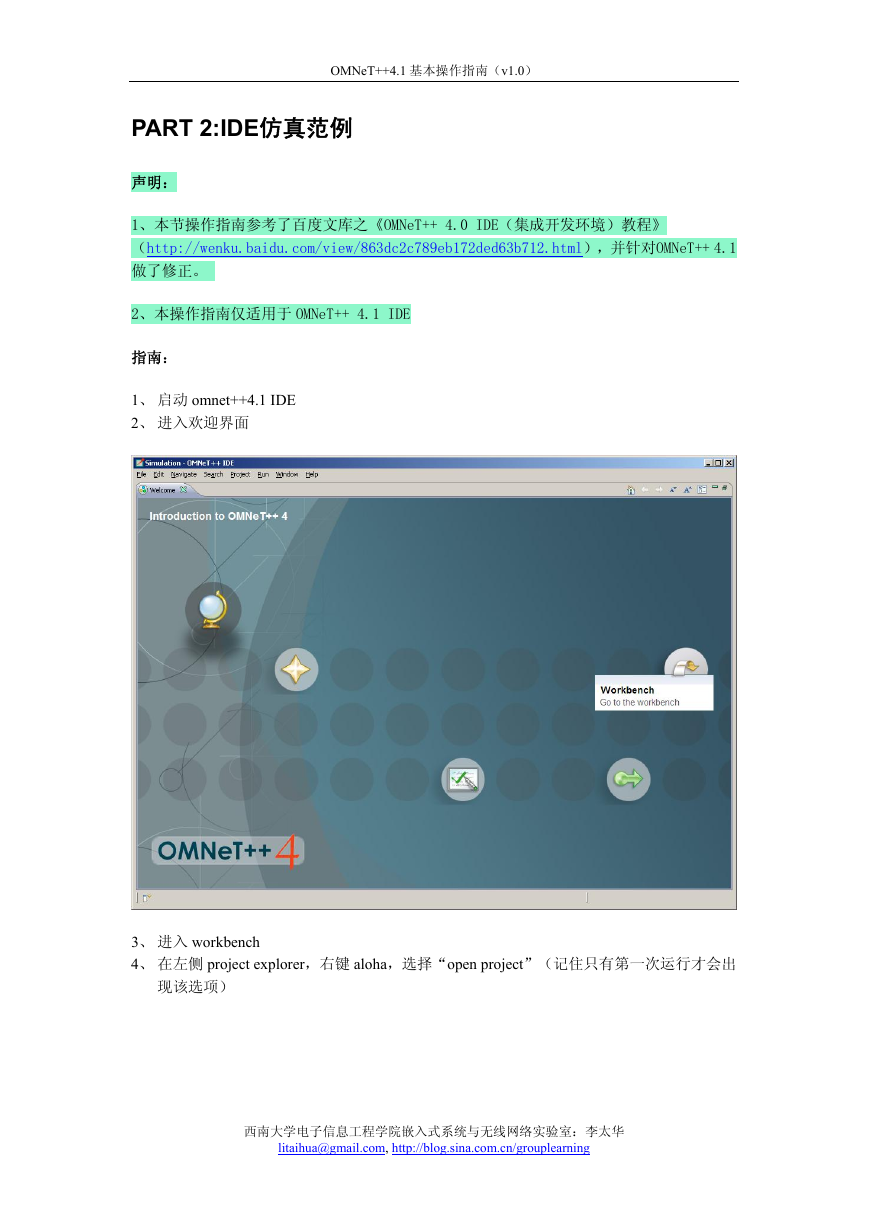

OMNeT++4.1 基本操作指南（v1.0） PART 2:IDE仿真范例声明： 1、本节操作指南参考了百度文库之《OMNeT++ 4.0 IDE（集成开发环境）教程》（http://wenku.baidu.com/view/863dc2c789eb172ded63b712.html），并针对OMNeT++ 4.1 做了修正。 2、本操作指南仅适用于 OMNeT++ 4.1 IDE 指南： 1、启动 omnet++4.1 IDE 2、进入欢迎界面 3、进入 workbench 4、在左侧 project explorer，右键 aloha，选择“open project”（记住只有第一次运行才会出现该选项）西南大学电子信息工程学院嵌入式系统与无线网络实验室：李太华 litaihua@gmail.com, http://blog.sina.com.cn/grouplearning

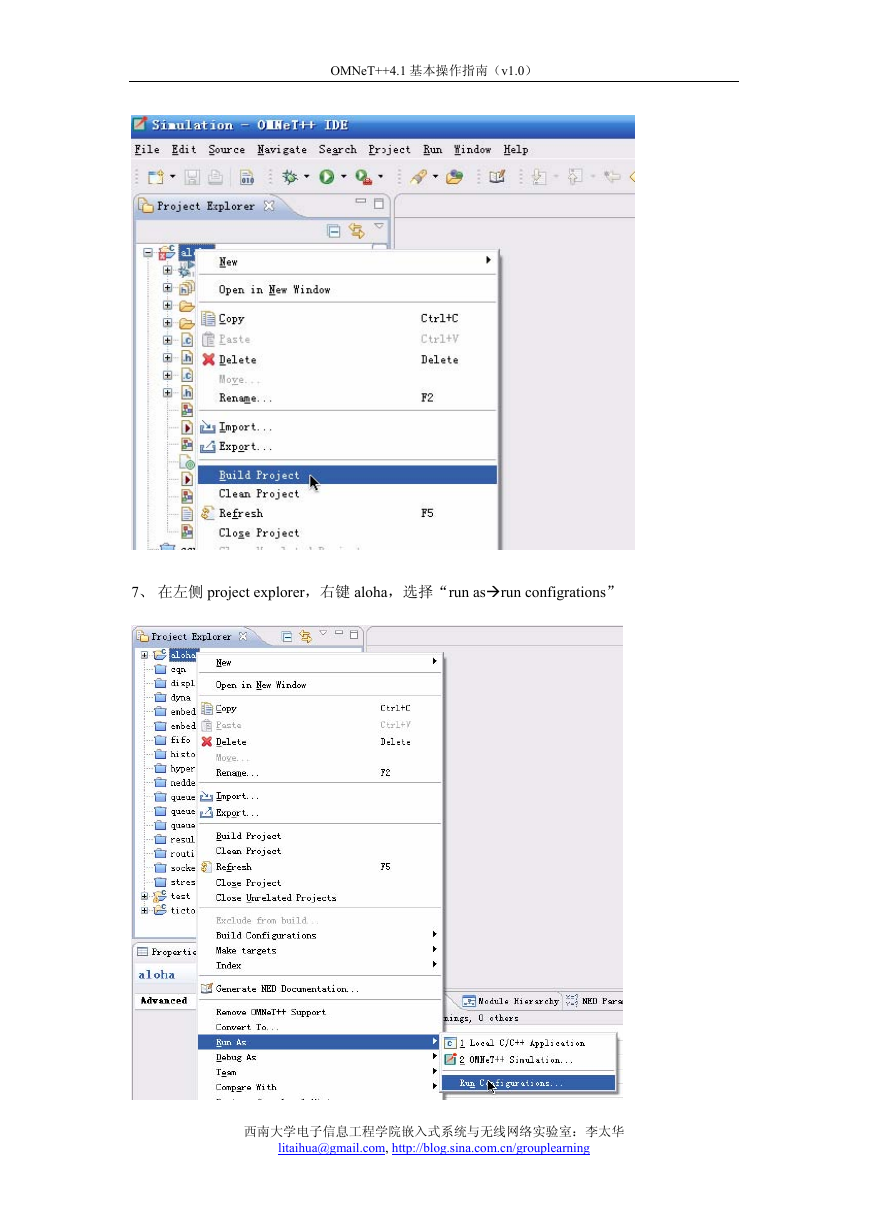

OMNeT++4.1 基本操作指南（v1.0） 5、编译 aloha 6、在左侧 project explorer，右键 aloha，选择“build project” 西南大学电子信息工程学院嵌入式系统与无线网络实验室：李太华 litaihua@gmail.com, http://blog.sina.com.cn/grouplearning

OMNeT++4.1 基本操作指南（v1.0） 7、在左侧 project explorer，右键 aloha，选择“run asrun configrations” 西南大学电子信息工程学院嵌入式系统与无线网络实验室：李太华 litaihua@gmail.com, http://blog.sina.com.cn/grouplearning

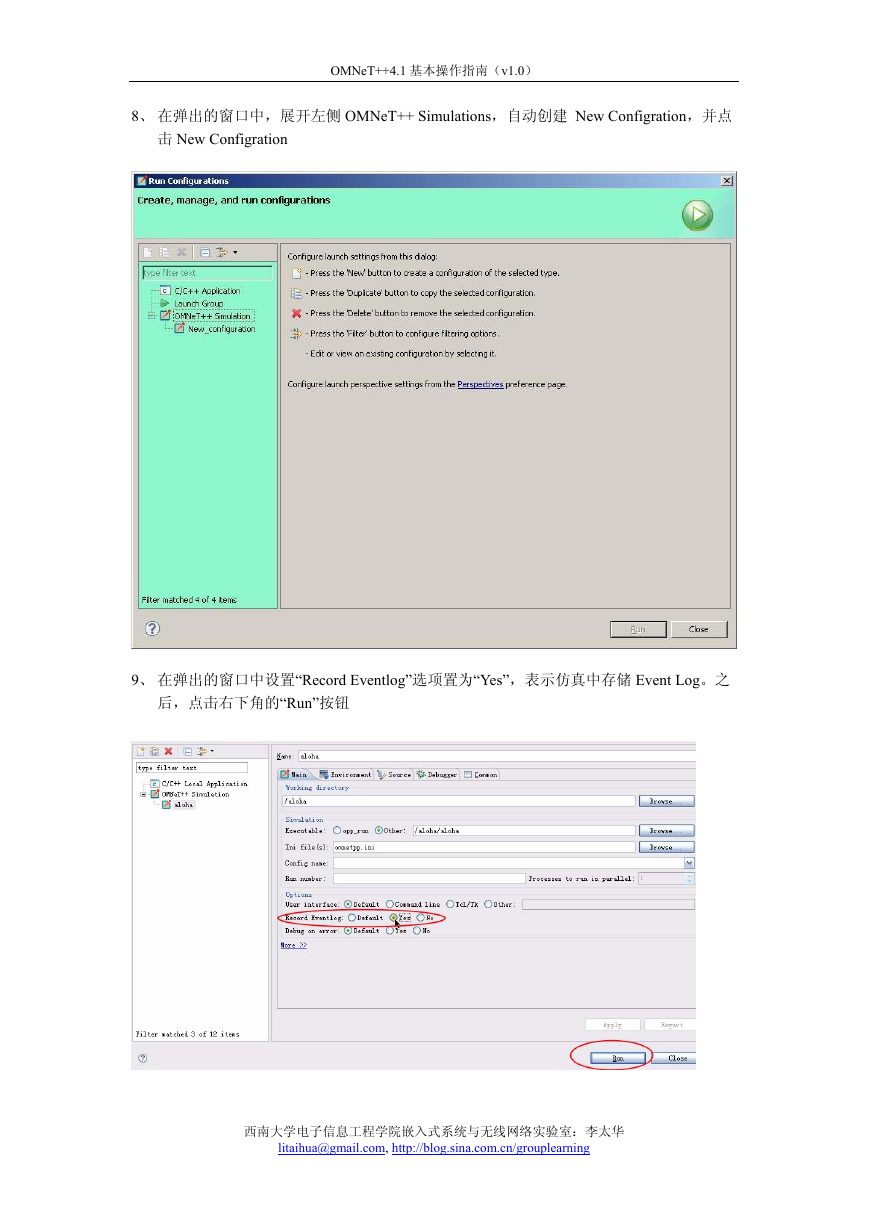

OMNeT++4.1 基本操作指南（v1.0） 8、在弹出的窗口中，展开左侧 OMNeT++ Simulations，自动创建 New Configration，并点击 New Configration 9、在弹出的窗口中设置“Record Eventlog”选项置为“Yes”，表示仿真中存储 Event Log。之后，点击右下角的“Run”按钮西南大学电子信息工程学院嵌入式系统与无线网络实验室：李太华 litaihua@gmail.com, http://blog.sina.com.cn/grouplearning

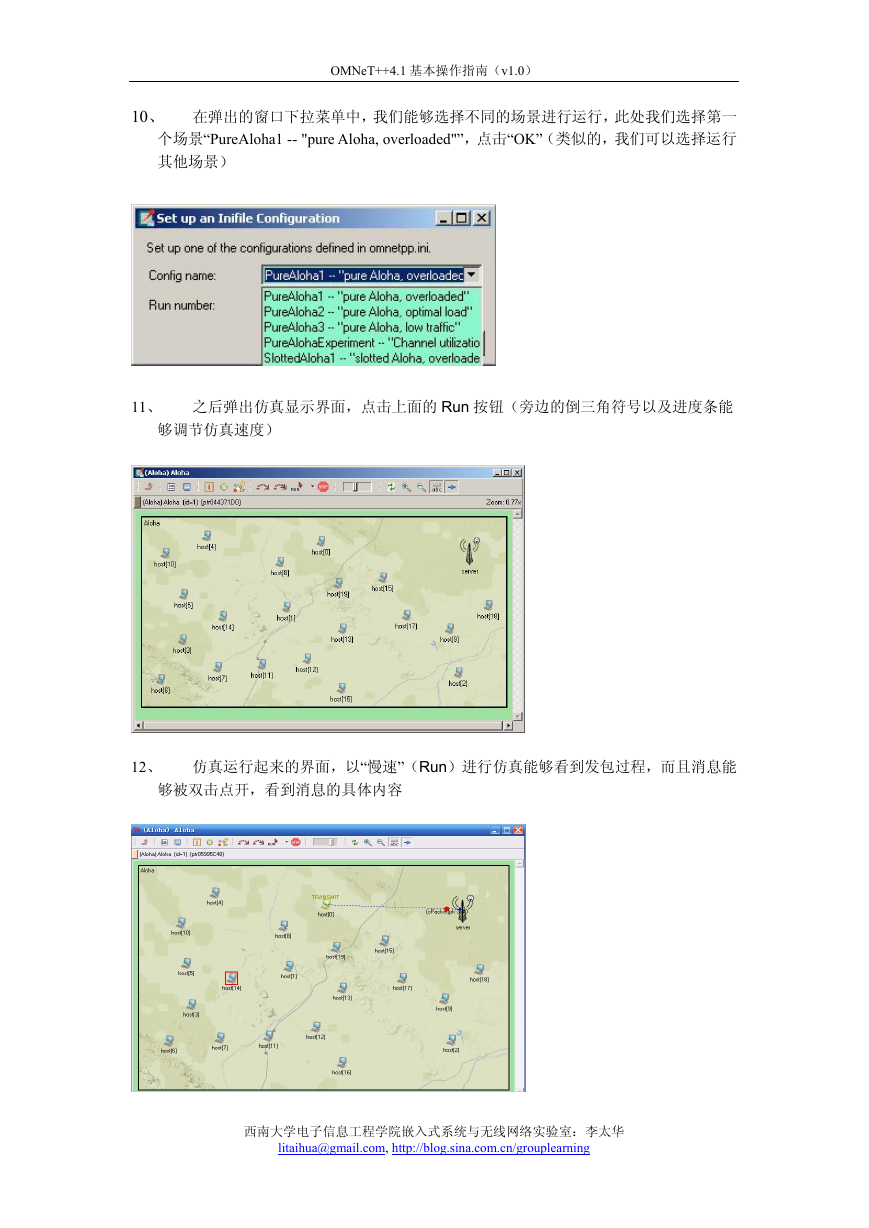

OMNeT++4.1 基本操作指南（v1.0） 10、在弹出的窗口下拉菜单中，我们能够选择不同的场景进行运行，此处我们选择第一个场景“PureAloha1 -- "pure Aloha, overloaded"”，点击“OK”（类似的，我们可以选择运行其他场景） 11、之后弹出仿真显示界面，点击上面的 Run 按钮（旁边的倒三角符号以及进度条能够调节仿真速度） 12、仿真运行起来的界面，以“慢速”（Run）进行仿真能够看到发包过程，而且消息能够被双击点开，看到消息的具体内容西南大学电子信息工程学院嵌入式系统与无线网络实验室：李太华 litaihua@gmail.com, http://blog.sina.com.cn/grouplearning

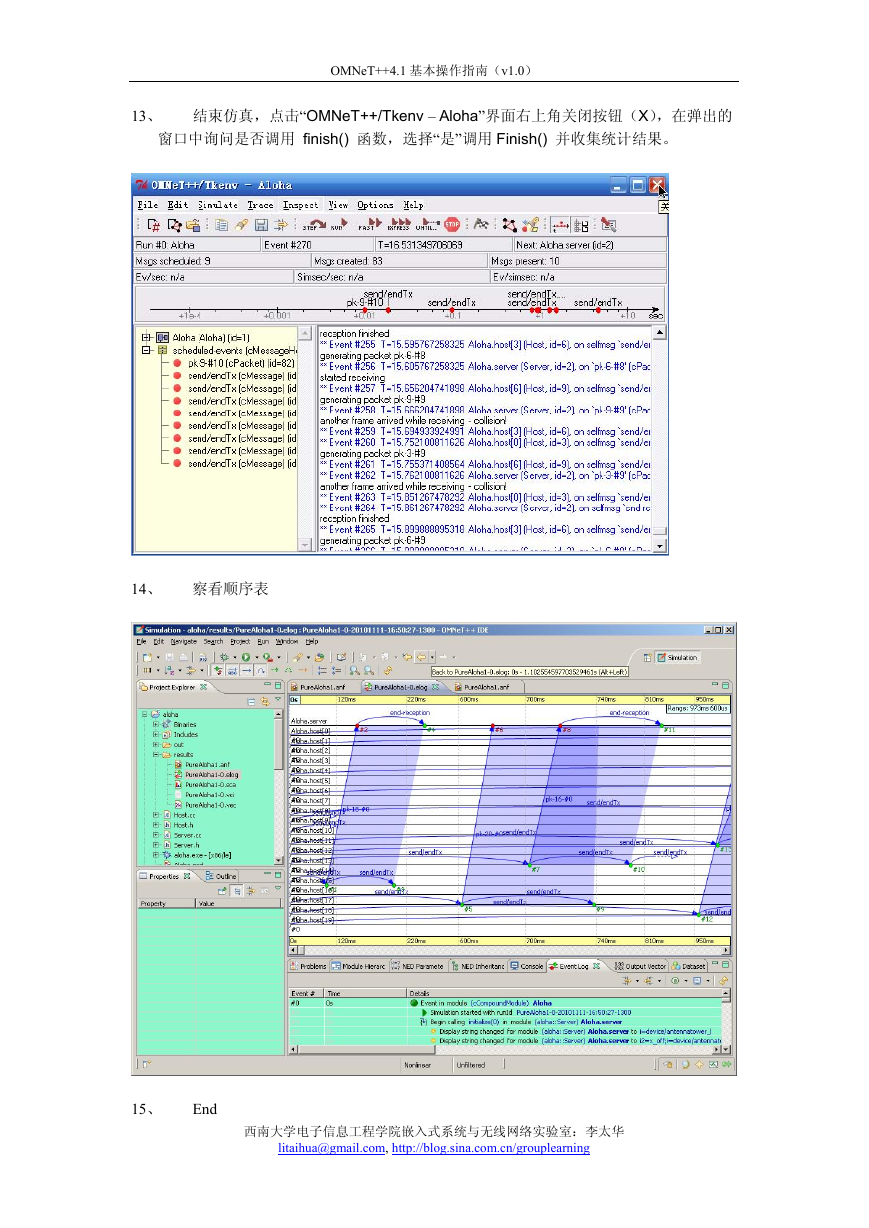

OMNeT++4.1 基本操作指南（v1.0） 13、结束仿真，点击“OMNeT++/Tkenv – Aloha”界面右上角关闭按钮（X），在弹出的窗口中询问是否调用 finish() 函数，选择“是”调用 Finish() 并收集统计结果。 14、察看顺序表 15、 End 西南大学电子信息工程学院嵌入式系统与无线网络实验室：李太华 litaihua@gmail.com, http://blog.sina.com.cn/grouplearning
