2007 年重庆万盛中考物理真题及答案注意：凡同题号下注有“课改实验区考生做”的题目供谍改实验区考生做，注有“非课改实验区考生做”的题目供非课改实验区考生做，没有注明的题目供所有考生做．一、选择题(本题共 7 个小题，每小题 3 分．共 21 分．每小题给出的四个选项中．只有一个正确选项．选对的给 3 分) 1、（非课改实验区考生做) 能自由行发光的物休叫做光源，下列物体属于光源的是 ( ) A 太阳 B．地球 C．月亮 D．房屋 (课改实验区考生做) 物质是由分子或原子组成．原子内绕原于核旋转的是 A 电子 B．质子 C．中子 D．夸克 2、下列数据接近实际情况的是 A 人的正常体温温 42℃ B 物理课本的长度大约是 110cm C 一名普通中学生的质量约 50kg ( ( ) ) D 正确使用试电笔时通过人体的电流约为 10A 3、以下关于电和磁的说法正确的是 ( ) A．一个磁体有两个磁极 B 同名磷极间相互吸引 C．断电后的螺线管电有磁性 D 电磁铁的极性与电流的方向无关 4．下列设备在正常工作过程中将机械能转化为电能的是 ( ) A 抽水机 B 发电机 C 电动机 D 热机 5 2008 年的北京奥运会倡导“绿色奥运“．”绿色”的含义包括“绿化城市、绿色生活、绿色消费、人与自然和谐发艘”等内容， “绿色奥运”需要从我做起．从身边的小事做起．下列做法中符合“绿色”理念的是 ( ) A 随意将矿泉水瓶扔弃在林区 B．选用优质电池．不乱扔废旧电池 C．驾车时经常在居民居住区大声鸣笛 D 电视、空调等电器不使用时仍让指示灯亮着处于待机状态 6 经过两年的物理学习．同学们已做过大量的测量型实验，我们会发现有些物理量往往不能由测量工具直接测出(如固体密度)在这种情况下，常常借要通过测量与之有关的另一些物理量(如固体的质量、体积)，再通过它们的关系得出待测物理量，这种测量方法叫间接测量法．下面是同学们做过的一些实验，其中应用了问接测

量法的是 ( ) A．此刻度尺测物体长度 B．用温度计测水的温度 c．用电压表和电流表电阻 D．用气压计测大气压强 7．中华民族有着悠久的文化历史，流传着许多朗朗上口、生动形象的诗句，在我们鉴赏这些忧美诗句的同时．常常能体会出其中蕴含的物理知识．对下列几种现象的解释．不正确的是 ( ) A．“湖光映彩霞”——光的反射现象 B．“潭精疑水浅”——光的折射现象 C．“风吹草低现牛羊“——光的直线传播 D．“满架蔷薇一皖香”——分子问有相互作用力二、填空题(每空 1 分，共 16 分) 8．(非课改实验区考生做} 通过人体的电流决定于外加电压和人体电阻，经验证明．不高于_______伏的电压对人体是安全的． (课改实验区考生做) 电磁波在真空中也能传播，电磁波在真空中的传播速度是______________m/s。 9．一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态这个定律是伟大的物理学家_____________________总结出来的(选填科学家的名字)。 10．教室内老师讲课的声音，是由老师的声带__________ 产生的，并通过________ 传播到学生的耳朵． 11．爷爷是远视眼，需要用_______透镜来矫正．当爷爷戴上老花眼镜时．张丽透过镜片发现爷爷的“眼睛”好象变大了，这是因为张丽看到的爷爷“眼睛”是通过镜片形成的正立、放大的____________像(选填“实”或“虚”)． 12．图 l 是某种物质加热过程中温度随时问变化的图象，根据图象特征可判断这种物质的熔点是________℃．熔化过程经历的时间约为________分钟。 13 如图 2 所示．大小为 20N 竖直向上的拉力 F通过动滑轮把重 30N 的物体向上挺升了

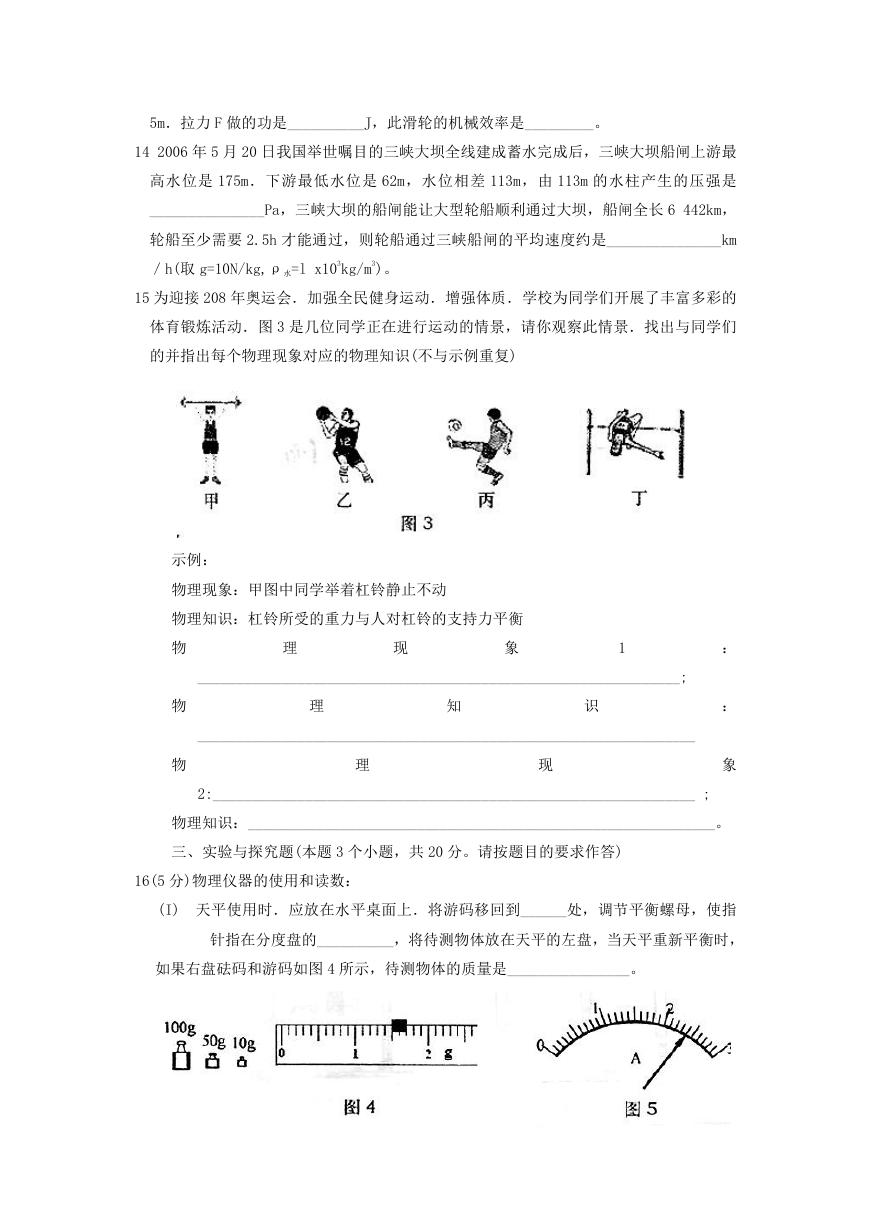

5m．拉力 F 做的功是__________J，此滑轮的机械效率是_________。 14 2006 年 5 月 20 日我国举世嘱目的三峡大坝全线建成蓄水完成后，三峡大坝船闸上游最高水位是 175m．下游最低水位是 62m，水位相差 113m，由 113m 的水柱产生的压强是 _______________Pa，三峡大坝的船闸能让大型轮船顺利通过大坝，船闸全长 6 442km，轮船至少需要 2.5h 才能通过，则轮船通过三峡船闸的平均速度约是_______________km ／h(取 g=10N/kg,ρ水=l x103kg/m3)。 15 为迎接 208 年奥运会．加强全民健身运动．增强体质．学校为同学们开展了丰富多彩的体育锻炼活动．图 3 是几位同学正在进行运动的情景，请你观察此情景．找出与同学们的并指出每个物理现象对应的物理知识(不与示例重复) 示例：物理现象：甲图中同学举着杠铃静止不动物理知识：杠铃所受的重力与人对杠铃的支持力平衡物物物理现象 1 _______________________________________________________________; 理知识 _________________________________________________________________ 理现：：象 2:_______________________________________________________________ ; 物理知识：_____________________________________________________________。三、实验与探究题(本题 3 个小题，共 20 分。请按题目的要求作答) 16(5 分)物理仪器的使用和读数： (I) 天平使用时．应放在水平桌面上．将游码移回到______处，调节平衡螺母，使指针指在分度盘的__________，将待测物体放在天平的左盘，当天平重新平衡时，如果右盘砝码和游码如图 4 所示，待测物体的质量是________________。

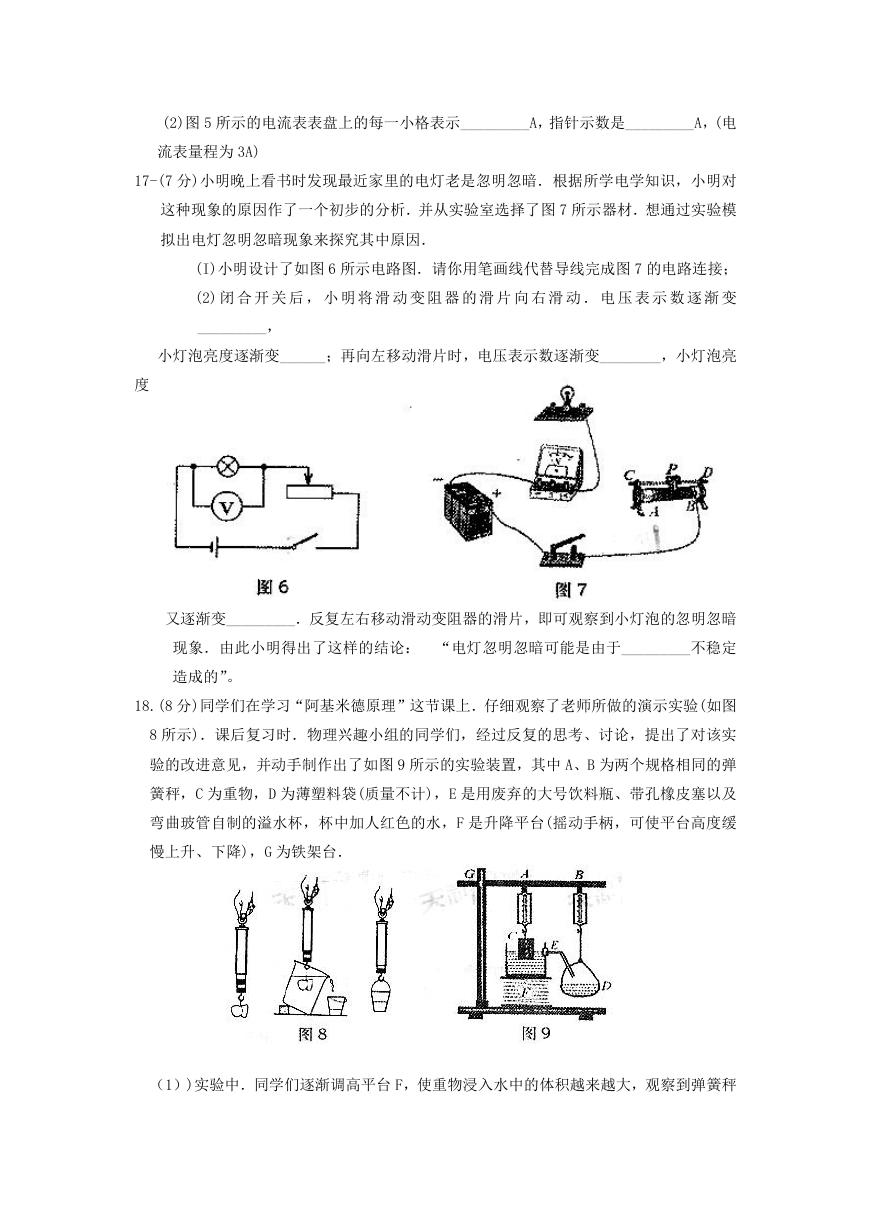

(2)图 5 所示的电流表表盘上的每一小格表示_________A，指针示数是_________A，(电流表量程为 3A) 17-(7 分)小明晚上看书时发现最近家里的电灯老是忽明忽暗．根据所学电学知识，小明对这种现象的原因作了一个初步的分析．并从实验室选择了图 7 所示器材．想通过实验模拟出电灯忽明忽暗现象来探究其中原因． (I)小明设计了如图 6 所示电路图．请你用笔画线代替导线完成图 7 的电路连接； (2) 闭合开关后，小明将滑动变阻器的滑片向右滑动．电压表示数逐渐变 _________，小灯泡亮度逐渐变______；再向左移动滑片时，电压表示数逐渐变________，小灯泡亮度又逐渐变_________．反复左右移动滑动变阻器的滑片，即可观察到小灯泡的忽明忽暗现象．由此小明得出了这样的结论： “电灯忽明忽暗可能是由于_________不稳定造成的”。 18.(8 分)同学们在学习“阿基米德原理”这节课上．仔细观察了老师所做的演示实验(如图 8 所示)．课后复习时．物理兴趣小组的同学们，经过反复的思考、讨论，提出了对该实验的改进意见，并动手制作出了如图 9 所示的实验装置，其中 A、B 为两个规格相同的弹簧秤，C 为重物，D 为薄塑料袋(质量不计)，E 是用废弃的大号饮料瓶、带孔橡皮塞以及弯曲玻管自制的溢水杯，杯中加人红色的水，F 是升降平台(摇动手柄，可使平台高度缓慢上升、下降)，G 为铁架台．（1）)实验中．同学们逐渐调高平台 F，使重物浸入水中的体积越来越大，观察到弹簧秤

A 的示数________；弹簧秤 B 的示数________(选填“增大”、“减小”或“不变”)。比较弹簧秤 A 的示数变化量 FA’ 和弹簧秤 B 的示数变化量 FB’ ，它们的大小关系是 FA’______FB’(迭填“>”、“<”或“=”)， (2)通过分析，你认为应提醒兴趣小组的同学在操作时要注意什么问题?(请写出两条) ①___________________________________________________________________； ②___________________________________________________________________。 (3)对比图 8、图 9 的两组实验，改进后的实验与原实验比较有哪些优点？（请写出三条） ①____________________________________________________________________； ②____________________________________________________________________； ③____________________________________________________________________。四、论述计算题(本题 3 个小题，共 23 分。解答应写出必要的文字说明、解答步骤和公式，只写出最后答案的不能给分) 19.(6 分)如图 10 所示电路，R1=R2=12Ω，电源电压为 IBV．求： (J)R1、R2 并联后的总电阻是多少? (2)电流表的示数是多少? 20.(8 分)盛夏时分，“小问号”王欣同学在打开冰箱取饮料时，突然脑海里浮出一个问题：为什么每次开冰箱门都比较费力?通过仔细观察他发现打开冰箱门时，冰箱里的冷空气出来，外面的热空气进去．当冰箱门重新关上后，就将这部分热空气也关在了里面，箱内热空气冷却收缩．压强减小．王欣判断这应该是开冰箱门费力的一个原因。若冰箱门长为 0.6m．宽为 0.5m 冰箱外的气压为 I×l05pa，设冰箱内部与外部的气压相差求： 1 1000 (1)冰箱内气体压强多少? (2)冰箱内、外气体对门的压力各是多少?

(3)冰箱门受到的内外压力差相当于质量为多少的物体受到的重力大小?(g=I0N／ kg) 2I、(9 分)晓丽在 A 国留学．妈妈去看她时从国内带去丁一个电饭锅，在 A 国使用时晓丽的妈妈发现这个电饭锯好像变“懒”了．煮熟同样一锅饭需要的时间比在国内需要的时间长了许多，为了查明原因，晓丽查看了电饭锅铭牌，发现其上标有 “220V 550W“，她恍然大悟．原来晓丽所在国家(A 国)的家庭电路电压为 110V．设电饭锅电阻值不变．请你帮助晓丽通过计算判断： (1)该电饭锅的电阻值为多少? (2)该电饭锅正常工作时，将质量为 1.5kg 温度为 23℃的水加热到 100℃：至少需婴多长时间?[水的比热容为 4.2×103J／(kg·℃)] (3)用此电饭锅煮熟同样一锅饭，在 A 国所需时间是在中国所需时同的多少倍? (注：煮熟同样一锅饭需吸收相同的热量) 物理试题参考答案及评分意见一、选择题（每小题 3 分，共 21 分） 1.（非课改实脸区考生做）A 《课改实脸区考生做）A 2. C 3. A 4. B 5 .B 6 .C 7.D 二、填空题（每空一分，共．6 分） 8 .（非课改实验区考生做）36 （课改实验区考生做）3×108 9.牛顿 10.振动；空气． 11.凸；虚 12. 80； 15 ( 14 一 16 范围内都给分） 13.200 ; 75 % 14. 1.13 ×106 ; 2.6 ( 2.5 一 2.6 都给分） 15 .物理现象：乙图中同学手中的球发生形变；物理知识：力可以改变物体的形状．

物理现象：丙图中的同学将球踢出；物理知识：力可以改变物体的运动状态．物理现象：丁图中的同学越过横杆下落；物理知识：同学的重力势能转化为动能． … … 正确均给分三、实验与探究题（16 越 5 分．17 题 7 分．18 题 8 分．共 20 分）（连接实物图 2 分，其余每空 1 分） 16 . ( 1 ）零刻度，中央．161.5 ( 2 ) 0.1 . 2.4 17 . ( 1 ）实物连接如答图所示 ( 2 ）大，亮；小，暗．灯泡两端的电压 18 . ( l ）减小，增大，= ( 2 ）① 弹簧秤使用前要调零； ②待弹簧秤示数筝定后再读数； ③ 尽最避免玻管与塑料袋间有作用力； ④ 玻管不能浸人塑料袋里的水中；答图 1 ⑤ 平台高度的调节只能越来越高，让物体浸人液体的部分越来越大； ⑥ 溢水杯中加水时，使水面略超过溢水口处．滥出的水用玻璃杯承接．水断流后移走杯； … … 正确均给分 ( 3 ）① 溢水杯中加红色水，增加可见度； ② 能同时显示出物体所受的浮力大小和物体排开液体的重力大小； ③ 两节平台 F 的高度．可观察到物体受到的浮力随排开液休的体积的增大而增大； ④ 弹簧上端有铁架台固定，弹簧秤示数更稳定； ⑤ 薄塑料袋不计质量，弹簧秤 B 的示数直接反映物休所受的浮力大小 ⑥ 上课时不用老师拎着弹簧秤读数．便于老师的讲解 … … 正确均给分四、论述计算题（19 题 6 分，20 题 8 分，21 题 9 分，共 23 分） 19 ．解：( l ）由并联电阻与各支路电阻的关系 I
