安全指引

第一章产品特点

第二章准备工作

2.1 开箱检查

2.2 拆除保护材料

2.3 识别部件

2.4 安装打印机

2.5 安装托纸板

2.5.1 托纸板的安装

2.5.2 托纸板的拆卸

2.6 安装色带

2.7 连接计算机

2.7.1 USB电缆的连接

2.7.2 并口电缆的连接

2.8 连接打印机电源

2.9 安装驱动程序

第三章纸张安装

3.1 调整纸厚调节杆位置

3.2 使用单页纸

3.3 使用连续纸

3.4 安装连续纸

3.5 撕连续纸

第四章控制面板

4.1 控制面板按键与指示灯

4.2 操作控制面板的基本方法

4.3 票据一键通功能

4.4 调整纸张打印的起始位置

4.5 调整撕纸位置

4.6 改变打印机设定

4.7 菜单项目名词解释

4.8 联机智能参数设置

4.9 恢复出厂设置

4.10 使用打印机测试功能

附录A 打印机维护

A.1 清理打印机

A.2 控制面板上错误指示灯

附录B 规格参数

B.1 基本规格参数

B.2 接口规格

B.2.1 USB接口

B.2.2 并行接口

B.3 打印区域

B.4 打印注意事项

TP-590K R TP-590K

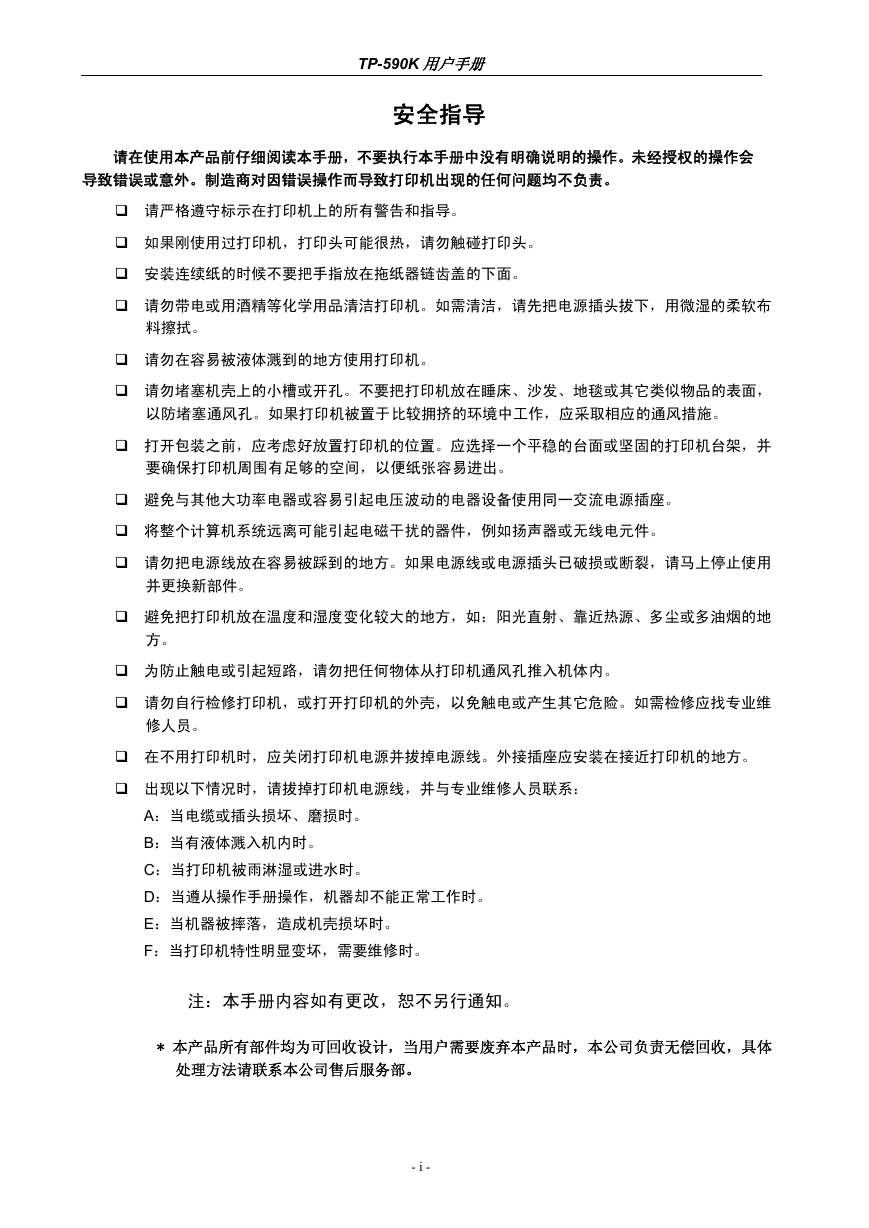

TP-590K 用户手册安全指导请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。如果刚使用过打印机，打印头可能很热，请勿触碰打印头。安装连续纸的时候不要把手指放在拖纸器链齿盖的下面。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被液体溅到的地方使用打印机。请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，并要确保打印机周围有足够的空间，以便纸张容易进出。避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使用并更换新部件。避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的地方。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业维修人员。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。注：本手册内容如有更改，恕不另行通知。 * 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体处理方法请联系本公司售后服务部。 - i -

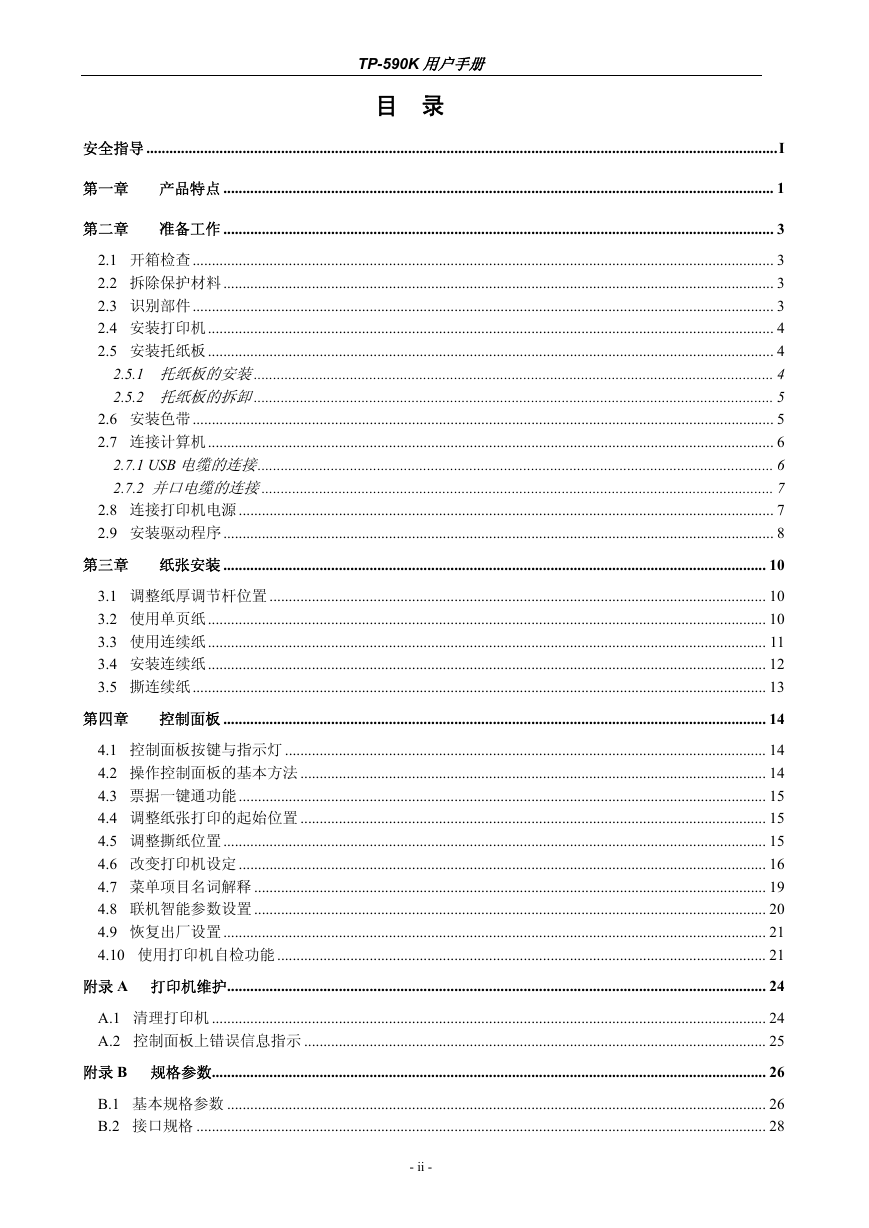

TP-590K 用户手册目录安全指导 ....................................................................................................................................................................I 第一章产品特点 ............................................................................................................................................... 1 第二章准备工作 ............................................................................................................................................... 3 2.1 开箱检查....................................................................................................................................................... 3 2.2 拆除保护材料............................................................................................................................................... 3 2.3 识别部件....................................................................................................................................................... 3 2.4 安装打印机................................................................................................................................................... 4 2.5 安装托纸板................................................................................................................................................... 4 2.5.1 托纸板的安装....................................................................................................................................... 4 2.5.2 托纸板的拆卸....................................................................................................................................... 5 2.6 安装色带....................................................................................................................................................... 5 2.7 连接计算机................................................................................................................................................... 6 2.7.1 USB 电缆的连接...................................................................................................................................... 6 2.7.2 并口电缆的连接..................................................................................................................................... 7 2.8 连接打印机电源 ........................................................................................................................................... 7 2.9 安装驱动程序............................................................................................................................................... 8 第三章纸张安装 ............................................................................................................................................. 10 3.1 调整纸厚调节杆位置 ................................................................................................................................. 10 3.2 使用单页纸................................................................................................................................................. 10 3.3 使用连续纸................................................................................................................................................. 11 3.4 安装连续纸................................................................................................................................................. 12 3.5 撕连续纸..................................................................................................................................................... 13 第四章控制面板 ............................................................................................................................................. 14 4.1 控制面板按键与指示灯 ............................................................................................................................. 14 4.2 操作控制面板的基本方法 ......................................................................................................................... 14 4.3 票据一键通功能 ......................................................................................................................................... 15 4.4 调整纸张打印的起始位置 ......................................................................................................................... 15 4.5 调整撕纸位置............................................................................................................................................. 15 4.6 改变打印机设定 ......................................................................................................................................... 16 4.7 菜单项目名词解释 ..................................................................................................................................... 19 4.8 联机智能参数设置 ..................................................................................................................................... 20 4.9 恢复出厂设置............................................................................................................................................. 21 4.10 使用打印机自检功能 ............................................................................................................................... 21 附录 A 打印机维护............................................................................................................................................ 24 A.1 清理打印机 ................................................................................................................................................ 24 A.2 控制面板上错误信息指示 ........................................................................................................................ 25 附录 B 规格参数................................................................................................................................................ 26 B.1 基本规格参数 ............................................................................................................................................ 26 B.2 接口规格 .................................................................................................................................................... 28 - ii -

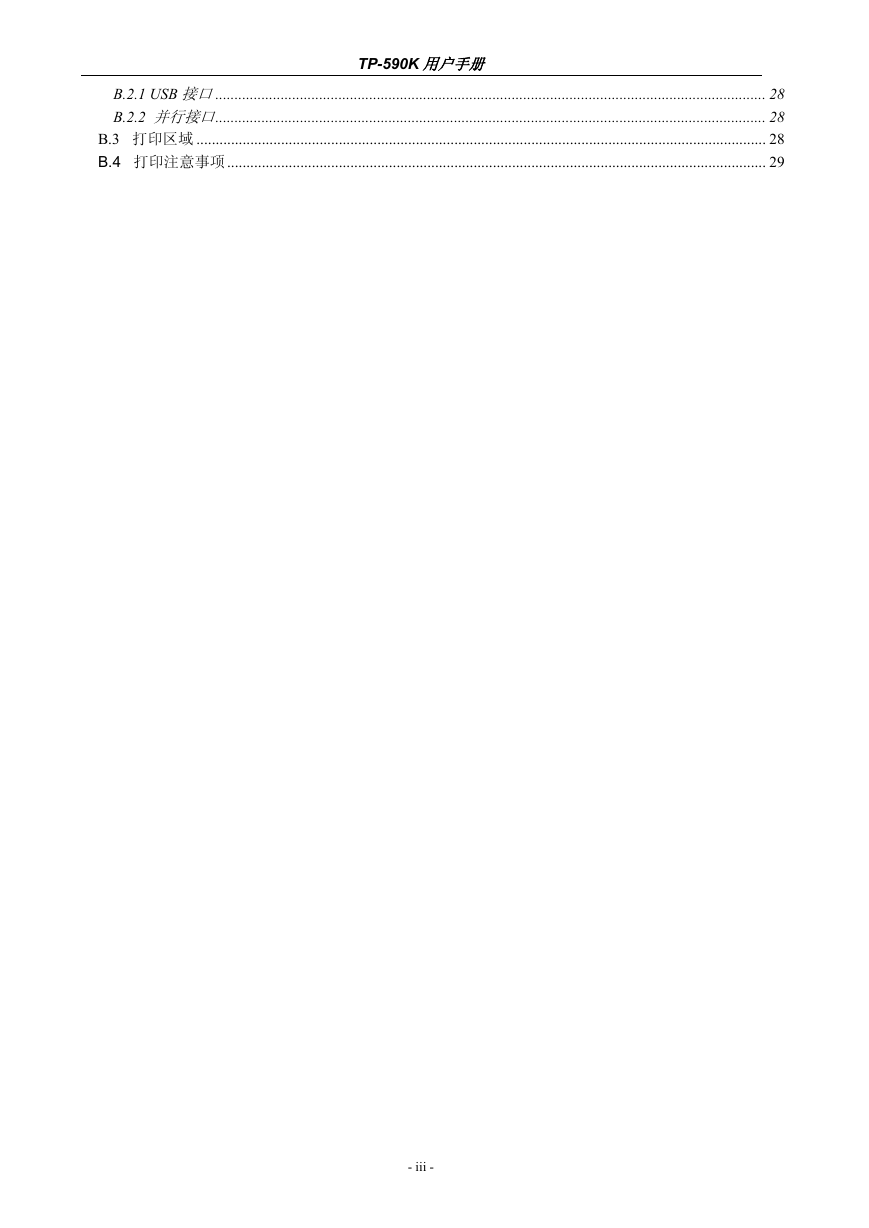

TP-590K 用户手册 B.2.1 USB 接口............................................................................................................................................... 28 B.2.2 并行接口............................................................................................................................................... 28 B.3 打印区域 .................................................................................................................................................... 28 B.4 打印注意事项............................................................................................................................................ 29 - iii -

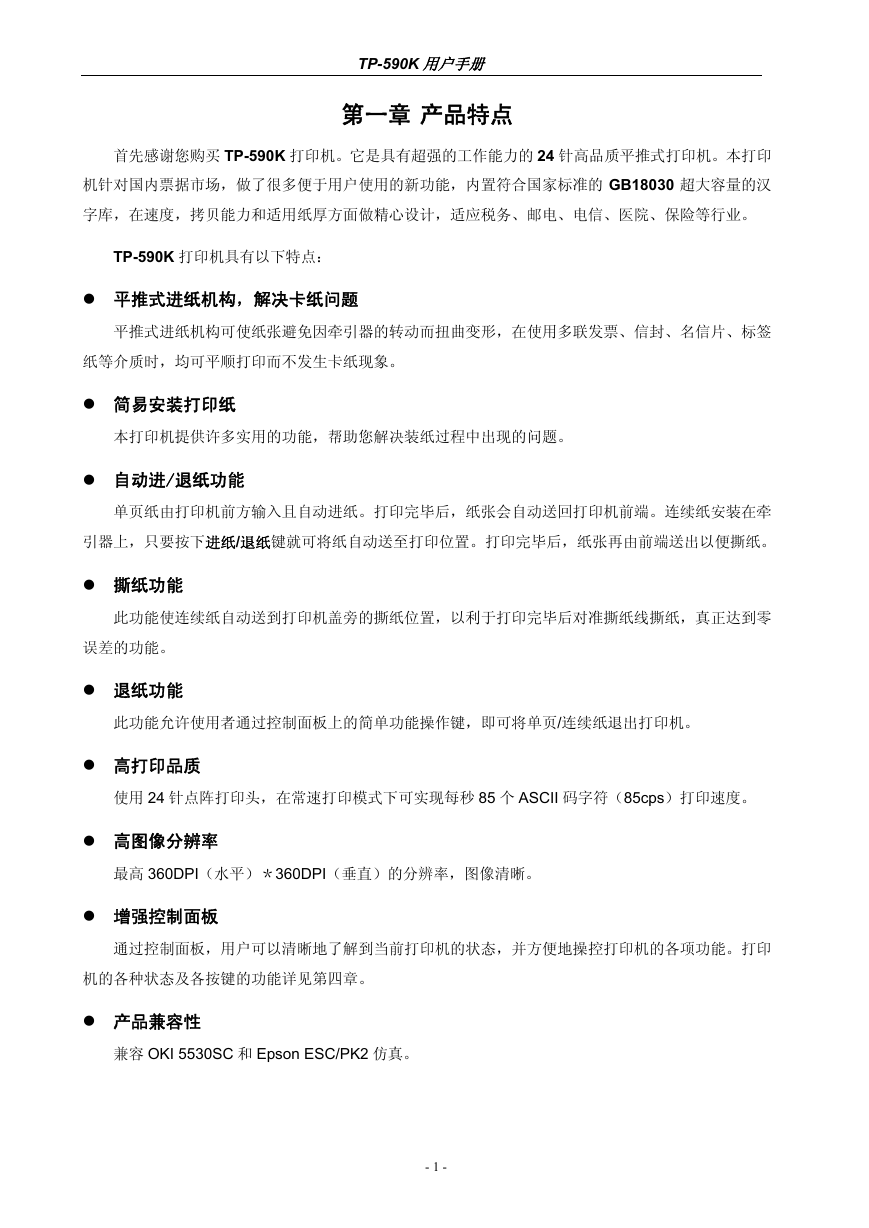

TP-590K 用户手册第一章产品特点首先感谢您购买 TP-590K 打印机。它是具有超强的工作能力的 24 针高品质平推式打印机。本打印机针对国内票据市场，做了很多便于用户使用的新功能，内置符合国家标准的 GB18030 超大容量的汉字库，在速度，拷贝能力和适用纸厚方面做精心设计，适应税务、邮电、电信、医院、保险等行业。 TP-590K 打印机具有以下特点：平推式进纸机构，解决卡纸问题平推式进纸机构可使纸张避免因牵引器的转动而扭曲变形，在使用多联发票、信封、名信片、标签纸等介质时，均可平顺打印而不发生卡纸现象。简易安装打印纸本打印机提供许多实用的功能，帮助您解决装纸过程中出现的问题。自动进/退纸功能单页纸由打印机前方输入且自动进纸。打印完毕后，纸张会自动送回打印机前端。连续纸安装在牵引器上，只要按下进纸/退纸键就可将纸自动送至打印位置。打印完毕后，纸张再由前端送出以便撕纸。撕纸功能此功能使连续纸自动送到打印机盖旁的撕纸位置，以利于打印完毕后对准撕纸线撕纸，真正达到零误差的功能。退纸功能此功能允许使用者通过控制面板上的简单功能操作键，即可将单页/连续纸退出打印机。高打印品质使用 24 针点阵打印头，在常速打印模式下可实现每秒 85 个 ASCII 码字符（85cps）打印速度。高图像分辨率最高 360DPI（水平）＊360DPI（垂直）的分辨率，图像清晰。增强控制面板通过控制面板，用户可以清晰地了解到当前打印机的状态，并方便地操控打印机的各项功能。打印机的各种状态及各按键的功能详见第四章。产品兼容性兼容 OKI 5530SC 和 Epson ESC/PK2 仿真。 - 1 -

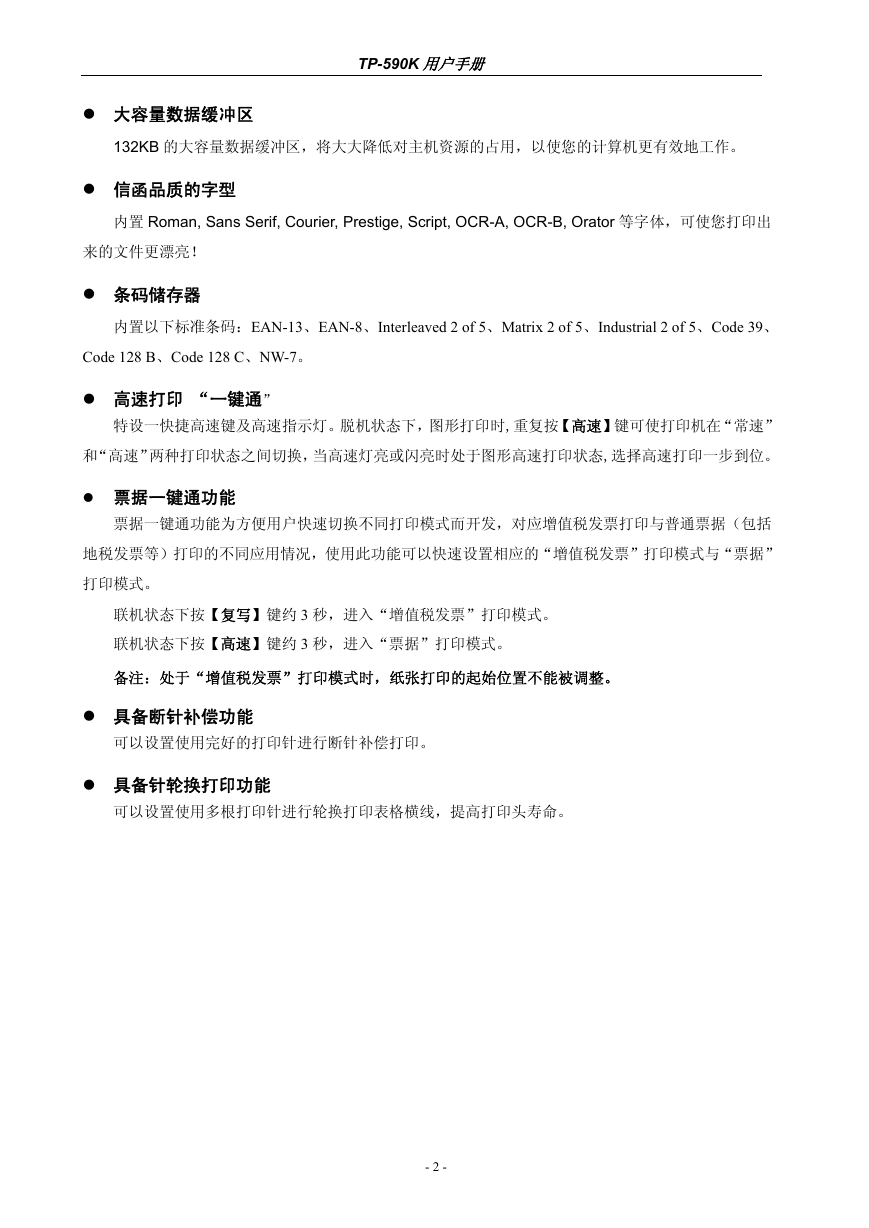

大容量数据缓冲区 TP-590K 用户手册 132KB 的大容量数据缓冲区，将大大降低对主机资源的占用，以使您的计算机更有效地工作。信函品质的字型内置 Roman, Sans Serif, Courier, Prestige, Script, OCR-A, OCR-B, Orator 等字体，可使您打印出来的文件更漂亮！条码储存器内置以下标准条码：EAN-13、EAN-8、Interleaved 2 of 5、Matrix 2 of 5、Industrial 2 of 5、Code 39、 Code 128 B、Code 128 C、NW-7。高速打印 “一键通” 特设一快捷高速键及高速指示灯。脱机状态下，图形打印时,重复按【高速】键可使打印机在“常速” 和“高速”两种打印状态之间切换，当高速灯亮或闪亮时处于图形高速打印状态,选择高速打印一步到位。票据一键通功能票据一键通功能为方便用户快速切换不同打印模式而开发，对应增值税发票打印与普通票据（包括地税发票等）打印的不同应用情况，使用此功能可以快速设置相应的“增值税发票”打印模式与“票据” 打印模式。联机状态下按【复写】键约 3 秒，进入“增值税发票”打印模式。联机状态下按【高速】键约 3 秒，进入“票据”打印模式。备注：处于“增值税发票”打印模式时，纸张打印的起始位置不能被调整。具备断针补偿功能可以设置使用完好的打印针进行断针补偿打印。具备针轮换打印功能可以设置使用多根打印针进行轮换打印表格横线，提高打印头寿命。 - 2 -

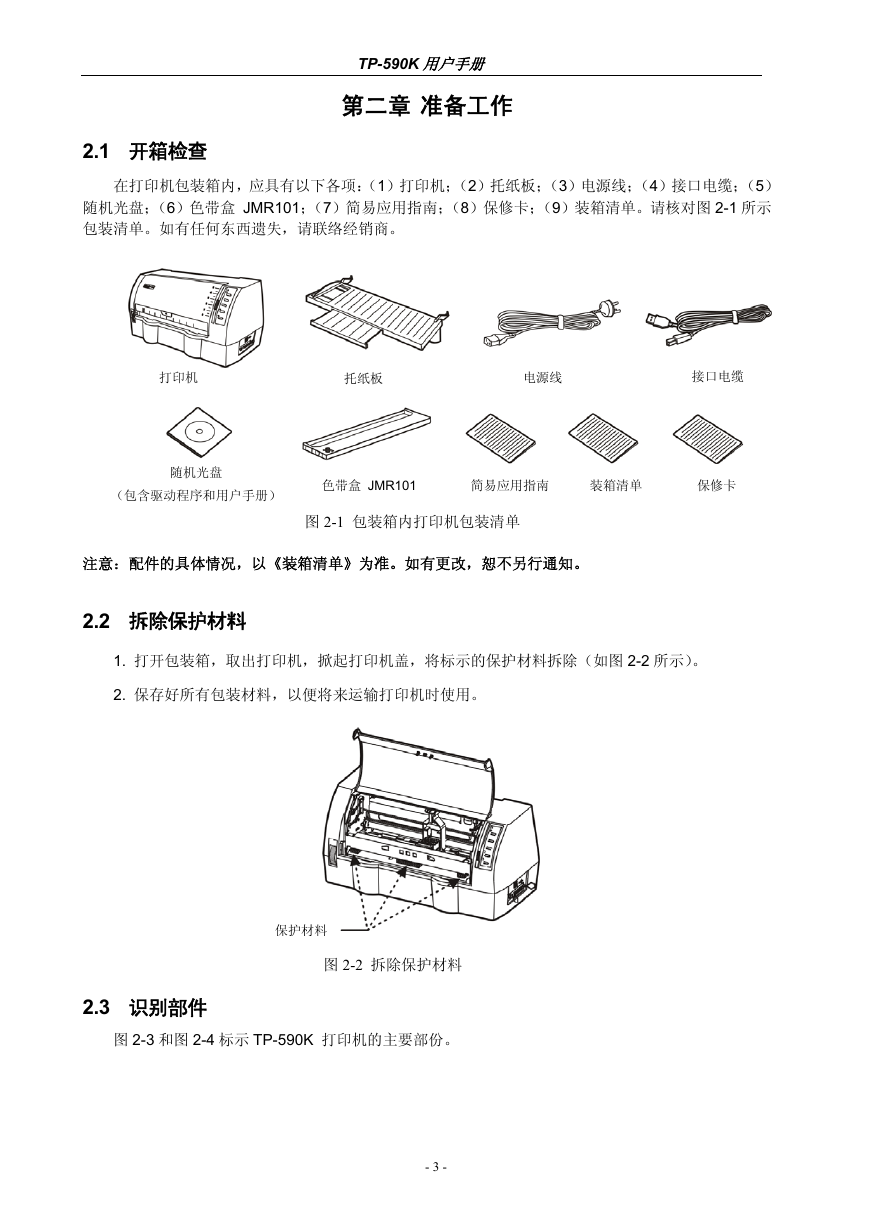

TP-590K 用户手册第二章准备工作 2.1 开箱检查在打印机包装箱内，应具有以下各项：（1）打印机；（2）托纸板；（3）电源线；（4）接口电缆；（5）随机光盘；（6）色带盒 JMR101；（7）简易应用指南；（8）保修卡；（9）装箱清单。请核对图 2-1 所示包装清单。如有任何东西遗失，请联络经销商。打印机托纸板随机光盘（包含驱动程序和用户手册）色带盒 JMR101 电源线接口电缆简易应用指南装箱清单保修卡图 2-1 包装箱内打印机包装清单注意：配件的具体情况，以《装箱清单》为准。如有更改，恕不另行通知。 2.2 拆除保护材料 1. 打开包装箱，取出打印机，掀起打印机盖，将标示的保护材料拆除（如图 2-2 所示）。 2. 保存好所有包装材料，以便将来运输打印机时使用。保护材料 2.3 识别部件图 2-2 拆除保护材料图 2-3 和图 2-4 标示 TP-590K 打印机的主要部份。 - 3 -

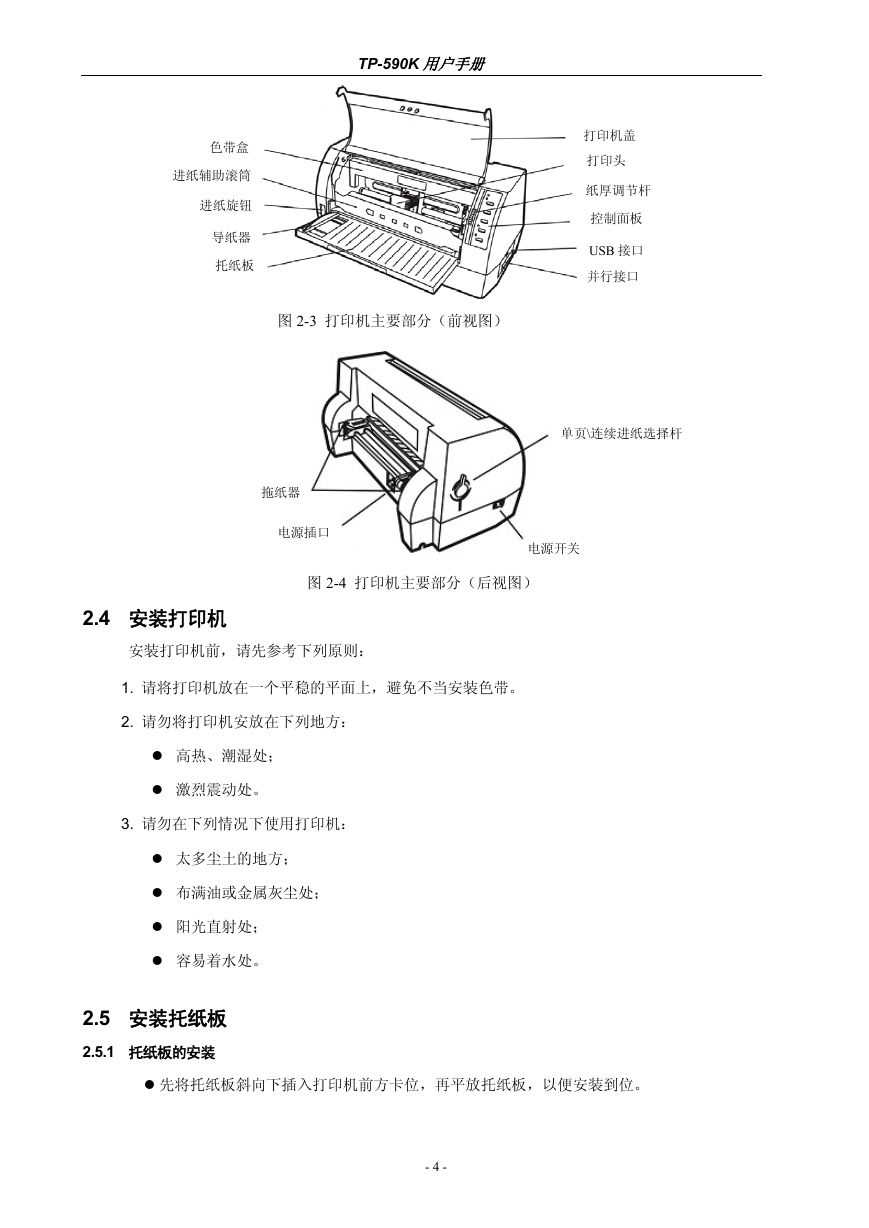

色带盒进纸辅助滚筒进纸旋钮导纸器托纸板 TP-590K 用户手册打印机盖打印头纸厚调节杆控制面板 USB 接口并行接口图 2-3 打印机主要部分（前视图）单页\连续进纸选择杆电源开关拖纸器电源插口 2.4 安装打印机图 2-4 打印机主要部分（后视图）安装打印机前，请先参考下列原则： 1. 请将打印机放在一个平稳的平面上，避免不当安装色带。 2. 请勿将打印机安放在下列地方：高热、潮湿处；激烈震动处。 3. 请勿在下列情况下使用打印机：太多尘土的地方；布满油或金属灰尘处；阳光直射处；容易着水处。 2.5 安装托纸板 2.5.1 托纸板的安装先将托纸板斜向下插入打印机前方卡位，再平放托纸板，以便安装到位。 - 4 -
