ADS8364 250kHz，16 位，6 通道同时取样模-数转换器德州仪器公司

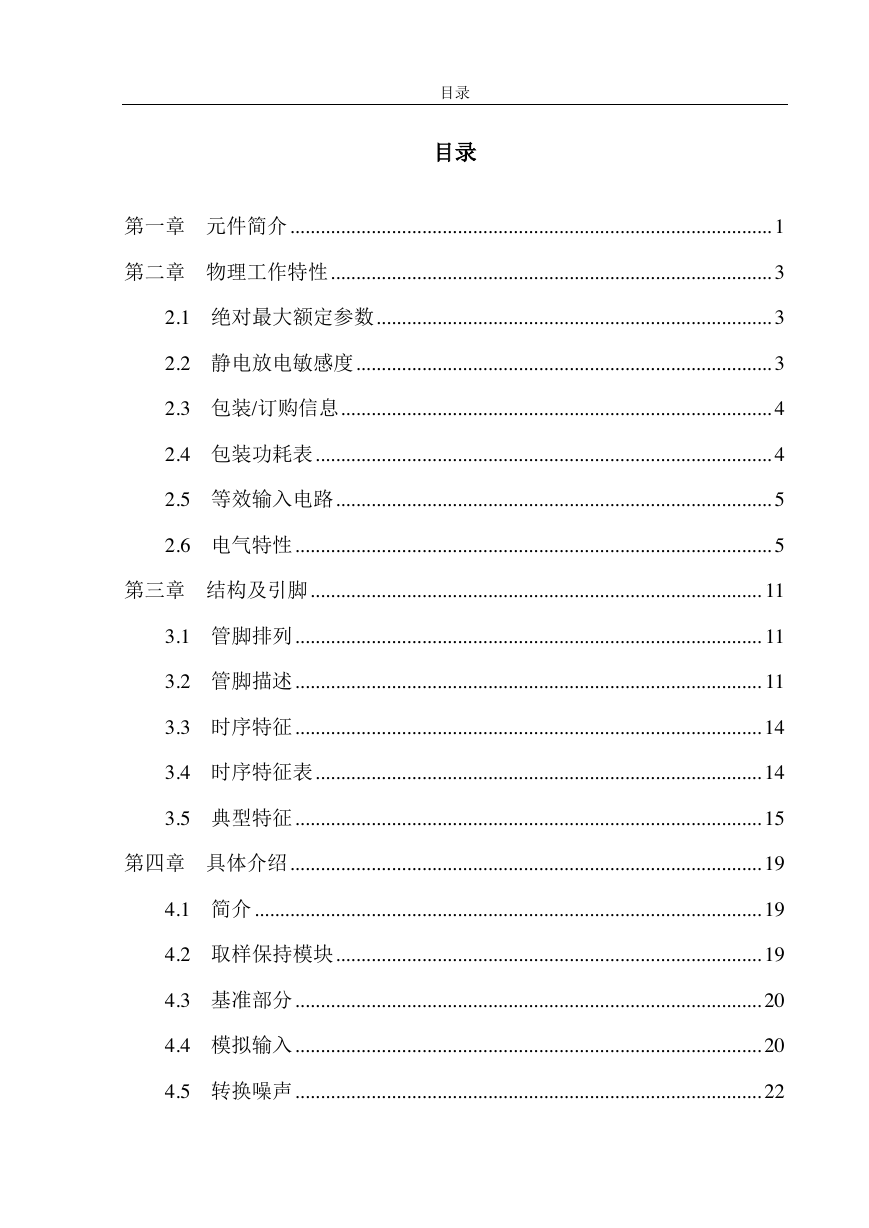

目录目录第一章元件简介 ............................................................................................... 1 第二章物理工作特性 ....................................................................................... 3 2.1 绝对最大额定参数 .............................................................................. 3 2.2 静电放电敏感度 .................................................................................. 3 2.3 包装/订购信息 ..................................................................................... 4 2.4 包装功耗表 .......................................................................................... 4 2.5 等效输入电路 ...................................................................................... 5 2.6 电气特性 .............................................................................................. 5 第三章结构及引脚 ......................................................................................... 11 3.1 管脚排列 ............................................................................................ 11 3.2 管脚描述 ............................................................................................ 11 3.3 时序特征 ............................................................................................ 14 3.4 时序特征表 ........................................................................................ 14 3.5 典型特征 ............................................................................................ 15 第四章具体介绍 ............................................................................................. 19 4.1 简介 .................................................................................................... 19 4.2 取样保持模块 .................................................................................... 19 4.3 基准部分 ............................................................................................ 20 4.4 模拟输入 ............................................................................................ 20 4.5 转换噪声 ............................................................................................ 22

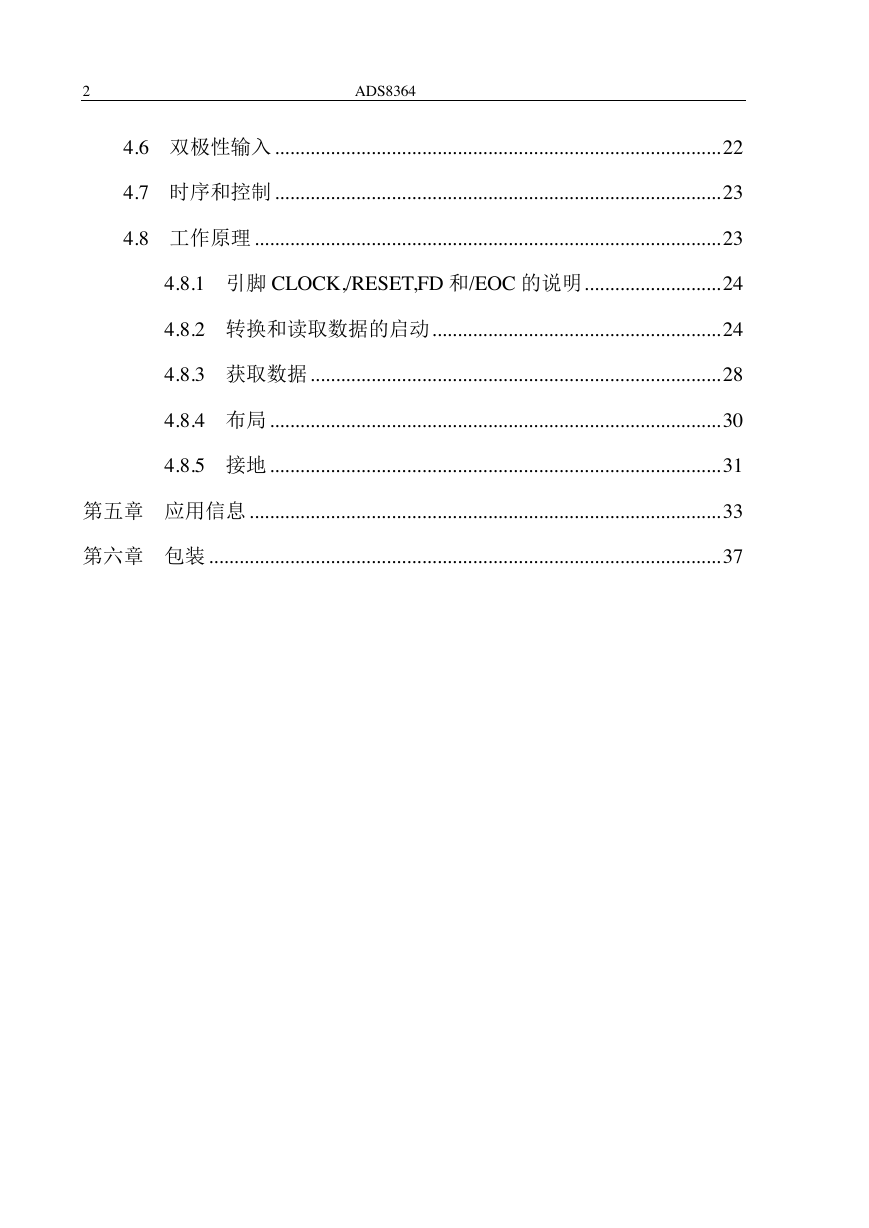

2 ADS8364 4.6 双极性输入 ........................................................................................ 22 4.7 时序和控制 ........................................................................................ 23 4.8 工作原理 ............................................................................................ 23 4.8.1 引脚 CLOCK,/RESET,FD 和/EOC 的说明 ........................... 24 4.8.2 转换和读取数据的启动 ......................................................... 24 4.8.3 获取数据 ................................................................................. 28 4.8.4 布局 ......................................................................................... 30 4.8.5 接地 ......................................................................................... 31 第五章应用信息 ............................................................................................. 33 第六章包装 ..................................................................................................... 37

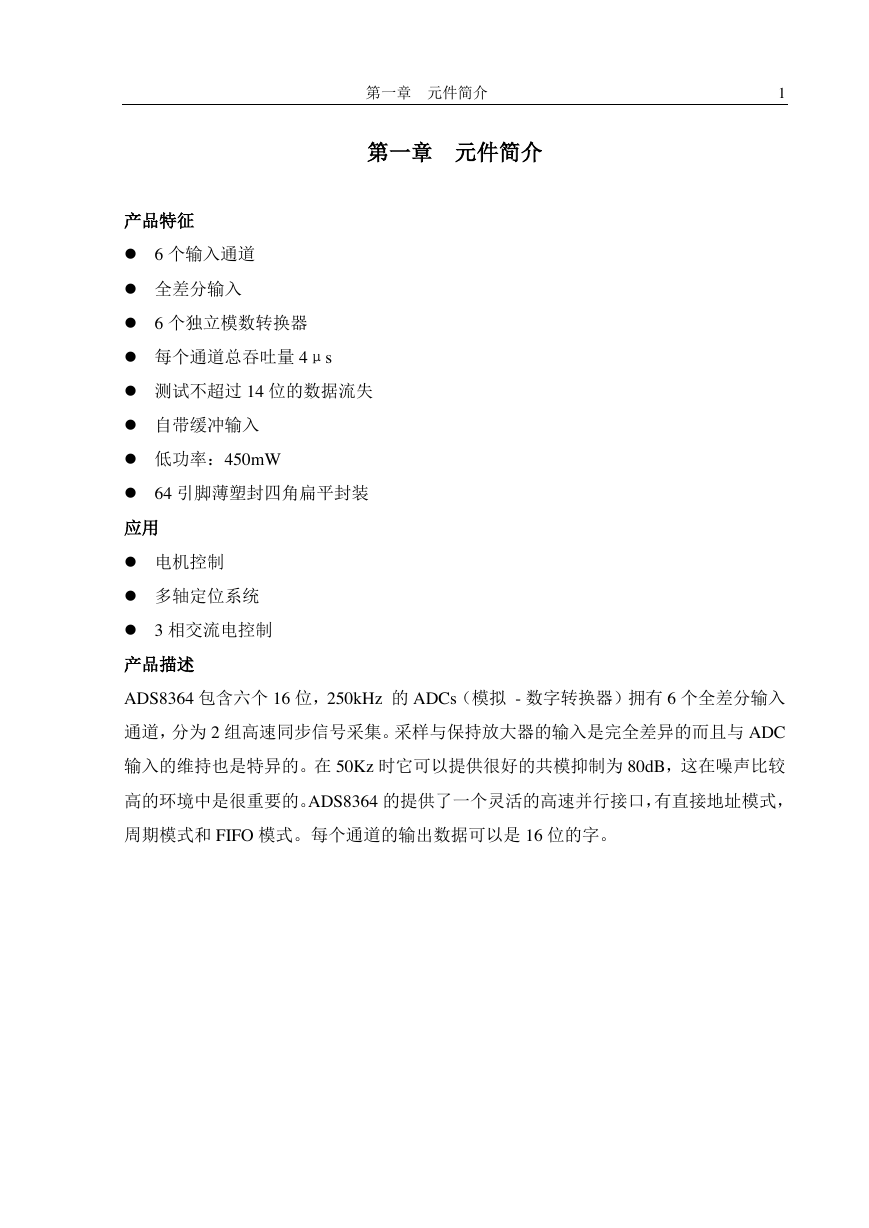

第一章元件简介 1 第一章元件简介产品特征  6 个输入通道  全差分输入  6 个独立模数转换器  每个通道总吞吐量 4μs  测试不超过 14 位的数据流失  自带缓冲输入  低功率：450mW  64 引脚薄塑封四角扁平封装应用  电机控制  多轴定位系统  3 相交流电控制产品描述 ADS8364 包含六个 16 位，250kHz 的 ADCs（模拟 - 数字转换器）拥有 6 个全差分输入通道，分为 2 组高速同步信号采集。采样与保持放大器的输入是完全差异的而且与 ADC 输入的维持也是特异的。在 50Kz 时它可以提供很好的共模抑制为 80dB，这在噪声比较高的环境中是很重要的。ADS8364 的提供了一个灵活的高速并行接口，有直接地址模式，周期模式和 FIFO 模式。每个通道的输出数据可以是 16 位的字。

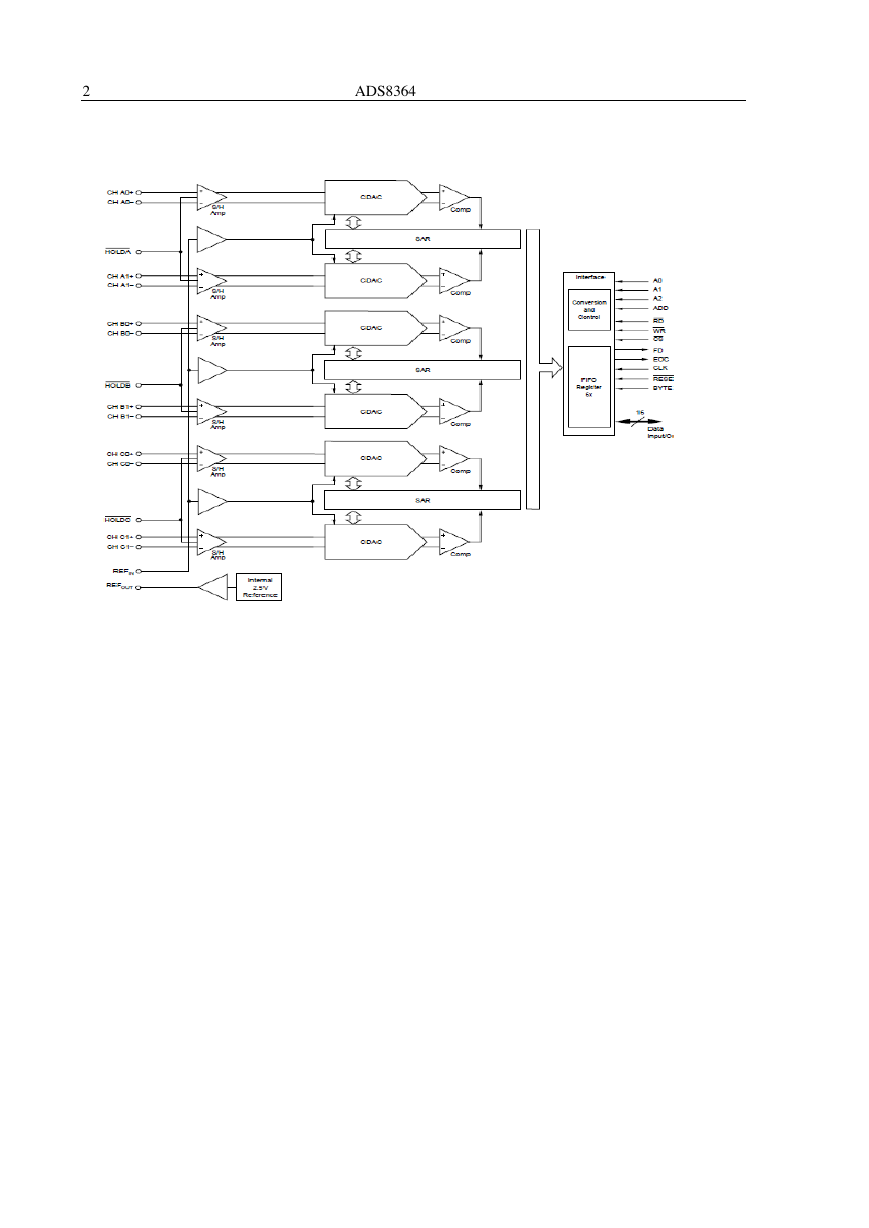

2 ADS8364

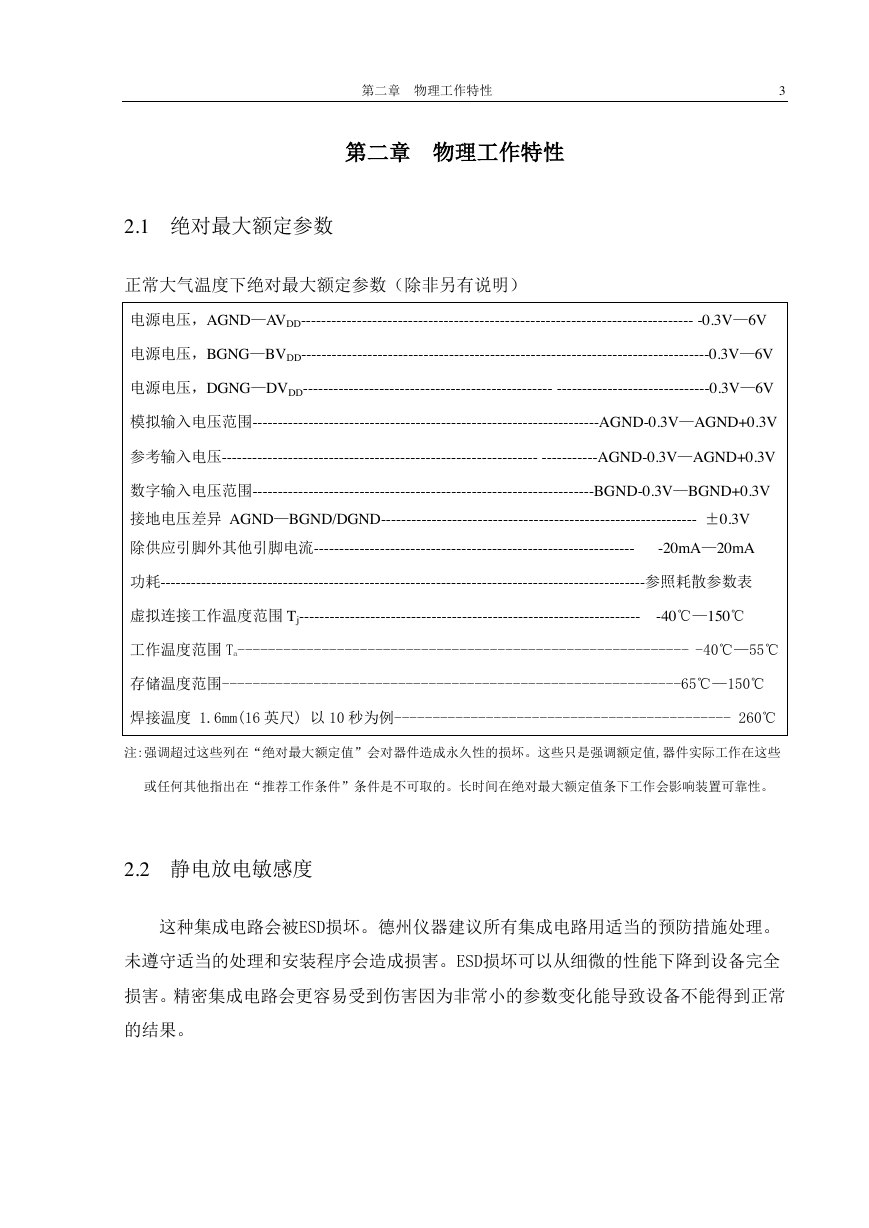

第二章物理工作特性 3 第二章物理工作特性 2.1 绝对最大额定参数正常大气温度下绝对最大额定参数（除非另有说明）电源电压，AGND—AVDD----------------------------------------------------------------------------- -0.3V—6V 电源电压，BGNG—BVDD--------------------------------------------------------------------------------0.3V—6V 电源电压，DGNG—DVDD------------------------------------------------- ------------------------------0.3V—6V 模拟输入电压范围--------------------------------------------------------------------AGND-0.3V—AGND+0.3V 参考输入电压-------------------------------------------------------------- -----------AGND-0.3V—AGND+0.3V 数字输入电压范围-------------------------------------------------------------------BGND-0.3V—BGND+0.3V 接地电压差异 AGND—BGND/DGND-------------------------------------------------------------- ±0.3V 除供应引脚外其他引脚电流--------------------------------------------------------------- -20mA—20mA 功耗-----------------------------------------------------------------------------------------------参照耗散参数表虚拟连接工作温度范围 Tj------------------------------------------------------------------- -40℃—150℃ 工作温度范围 Ta----------------------------------------------------------- -40℃—55℃ 存储温度范围------------------------------------------------------------65℃—150℃ 焊接温度 1.6mm(16 英尺) 以 10 秒为例-------------------------------------------- 260℃ 注:强调超过这些列在“绝对最大额定值”会对器件造成永久性的损坏。这些只是强调额定值,器件实际工作在这些或任何其他指出在“推荐工作条件”条件是不可取的。长时间在绝对最大额定值条下工作会影响装置可靠性。 2.2 静电放电敏感度这种集成电路会被ESD损坏。德州仪器建议所有集成电路用适当的预防措施处理。未遵守适当的处理和安装程序会造成损害。ESD损坏可以从细微的性能下降到设备完全损害。精密集成电路会更容易受到伤害因为非常小的参数变化能导致设备不能得到正常的结果。

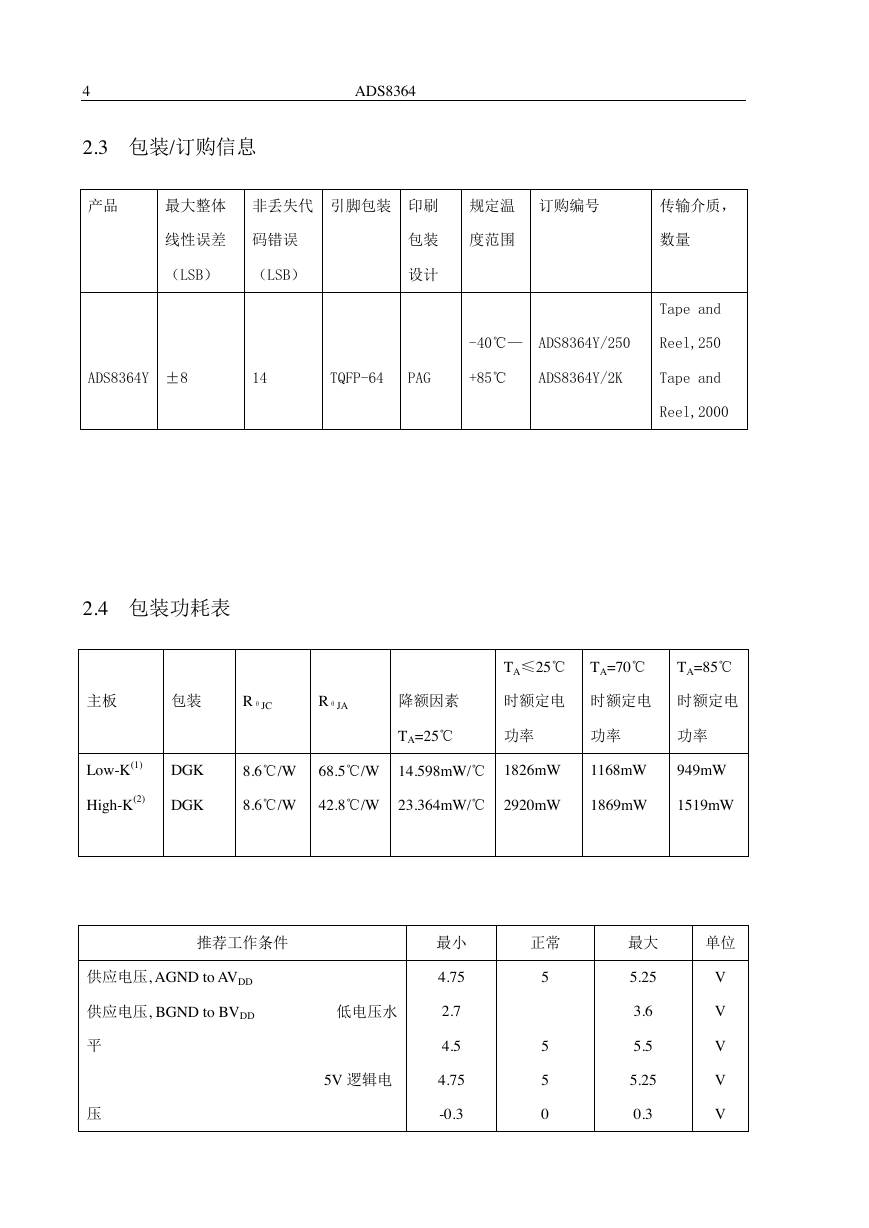

4 ADS8364 2.3 包装/订购信息产品最大整体非丢失代引脚包装印刷规定温订购编号传输介质，线性误差码错误包装度范围数量（LSB）（LSB）设计 Tape and -40℃— ADS8364Y/250 Reel,250 ADS8364Y ±8 14 TQFP-64 PAG +85℃ ADS8364Y/2K Tape and Reel,2000 2.4 包装功耗表 TA≤25℃ TA=70℃ TA=85℃ 主板包装 RθJC RθJA 降额因素时额定电时额定电时额定电 TA=25℃ 功率功率功率 Low-K(1) DGK 8.6℃/W 68.5℃/W 14.598mW/℃ 1826mW 1168mW 949mW High-K(2) DGK 8.6℃/W 42.8℃/W 23.364mW/℃ 2920mW 1869mW 1519mW 推荐工作条件供应电压, AGND to AVDD 供应电压, BGND to BVDD 低电压水平 5V 逻辑电压最小 4.75 2.7 4.5 4.75 -0.3 正常最大单位 5 5 5 0 5.25 3.6 5.5 5.25 0.3 V V V V V
