BenQ投影机-MW712说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：6.94M 资料格式：pdf 举报版权申诉

第1页 / 共74页

第2页 / 共74页

第3页 / 共74页

第4页 / 共74页

第5页 / 共74页

第6页 / 共74页

第7页 / 共74页

第8页 / 共74页

重要安全说明

简介

投影机特点

物品清单

标准附件

可选附件

投影机外观视图

控制装置和功能

投影机

1. 电源/电源指示灯

2. MENU/EXIT

3. 音量/箭头按键（/向左、/向右）

4. MODE/ENTER

5. Eco Blank

6. 梯形失真校正/箭头键(/向上、 /向下)

7. 温度指示灯

8. 灯泡指示灯

9. AUTO

10. SOURCE

安装投影机

遥控器

1. 电源

2. 影像冻结

3. Menu/Exit

4. 向左/向右

5. Smart Eco

6. Eco Blank

7. Digital Zoom 键 (+，-)

8. Volume +/-

9. Page Up/Down

10. 梯形失真校正/箭头键(/向上、 /向下)

11. Auto

12. Mode/Enter

13. Source

14. Timer On

15. Timer Setup

安装投影机

选择位置

1. 桌上正投

2. 吊装正投

3. 桌上背投

4. 吊装背投

获取首选的投影图像大小

如何利用给定的屏幕尺寸来确定投影机位置

如何利用给定的距离来确定建议的屏幕尺寸

投影尺寸

屏幕尺寸

到屏幕的距离（毫米）

垂直偏移（毫米）

对角线

（毫米）

最小长度

平均值

最大长度

英寸

毫米

（最大缩放）

（最小缩放）

连接

连接电脑或显示器

连接电脑

连接显示器

连接视频源设备

连接HDMI源设备

连接分量视频信号源设备

连接 S-视频/复合视频信号源设备

操作

启动投影机

调节投影图像

调节投影角度

自动调整图像

微调图像大小和清晰度

校正梯形失真

使用菜单

投影机安全

使用安全线缆锁

使用密码功能

设置密码

如果您忘记密码

进入密码恢复程序

更改密码

4. 输入新密码。

禁用密码功能

切换输入信号

放大并搜索细部

选择宽高比

优化图像

选择图像模式

使用墙面颜色

在用户模式下微调图像质量

调整色彩

创建自己的开机画面

设置演示计时器

遥控翻页操作

隐藏图像

冻结图像

在高海拔环境中使用

调节声音

个性化投影机菜单显示

选择灯泡省电模式

使用内置的测试画面

使用教学模板

通过LAN环境控制投影机

i. 这些按钮与OSD菜单中或遥控器上的对应项目或按钮具有相同的功能。

ii. 如要切换输入源，请单击所需的信号。

i. 您可以指定投影机的名称，跟踪记录其位置及责任人。

ii. 您可以调整有线LAN设置。

iii. 设置之后，对此投影机的远程网络操作即受到密码保护。

iv. 设置之后，对工具页面的访问即受到密码保护。

v. 按exit返回Crestron远程网络操作页面。

i. 按exit返回Crestron远程网络操作页面。

关闭投影机

直接关机

菜单操作

菜单系统

菜单说明

维护

维护投影机

清洁镜头

清洁投影机外壳

存储投影机

运输投影机

灯泡信息

计算灯泡使用时间

延长灯泡使用寿命

更换灯泡的时间

更换灯泡

指示灯

故障排除

规格

外形尺寸

吊顶安装

时序表

支持的 HDMI 输入时序

支持对分量-YPbPr 输入信号的计时

保修及版权信息

MW712

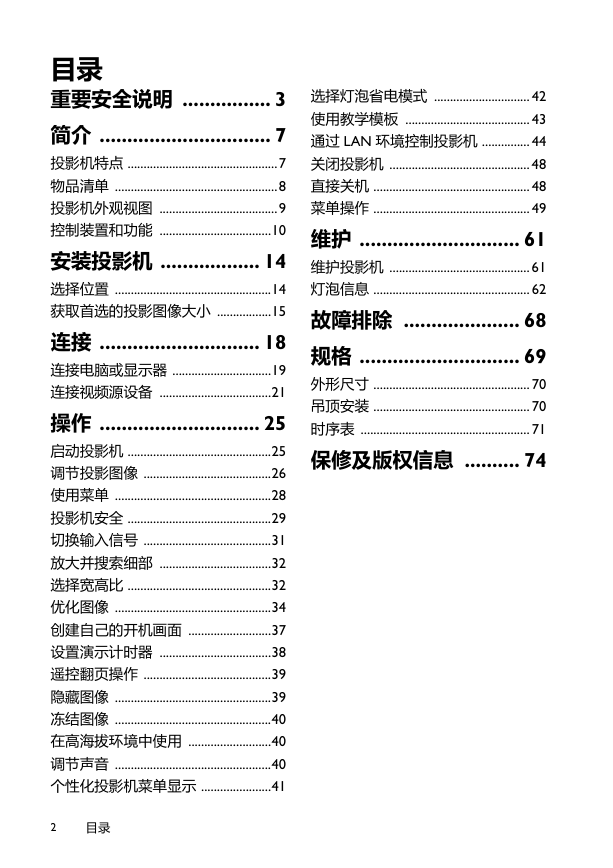

选择灯泡省电模式 .............................. 42 使用教学模板 ....................................... 43 通过 LAN 环境控制投影机 ............... 44 关闭投影机 ............................................ 48 直接关机 ................................................. 48 菜单操作 ................................................. 49 维护 ............................. 61 维护投影机 ............................................ 61 灯泡信息 ................................................. 62 故障排除 ..................... 68 规格 ............................. 69 外形尺寸 ................................................. 70 吊顶安装 ................................................. 70 时序表 ..................................................... 71 保修及版权信息 .......... 74 目录重要安全说明 ................ 3 简介 ............................... 7 投影机特点 ...............................................7 物品清单 ...................................................8 投影机外观视图 .....................................9 控制装置和功能 ...................................10 安装投影机 .................. 14 选择位置 .................................................14 获取首选的投影图像大小 .................15 连接 ............................. 18 连接电脑或显示器 ...............................19 连接视频源设备 ...................................21 操作 ............................. 25 启动投影机 .............................................25 调节投影图像 ........................................26 使用菜单 .................................................28 投影机安全 .............................................29 切换输入信号 ........................................31 放大并搜索细部 ...................................32 选择宽高比 .............................................32 优化图像 .................................................34 创建自己的开机画面 ..........................37 设置演示计时器 ...................................38 遥控翻页操作 ........................................39 隐藏图像 .................................................39 冻结图像 .................................................40 在高海拔环境中使用 ..........................40 调节声音 .................................................40 个性化投影机菜单显示 ......................41 2 目录

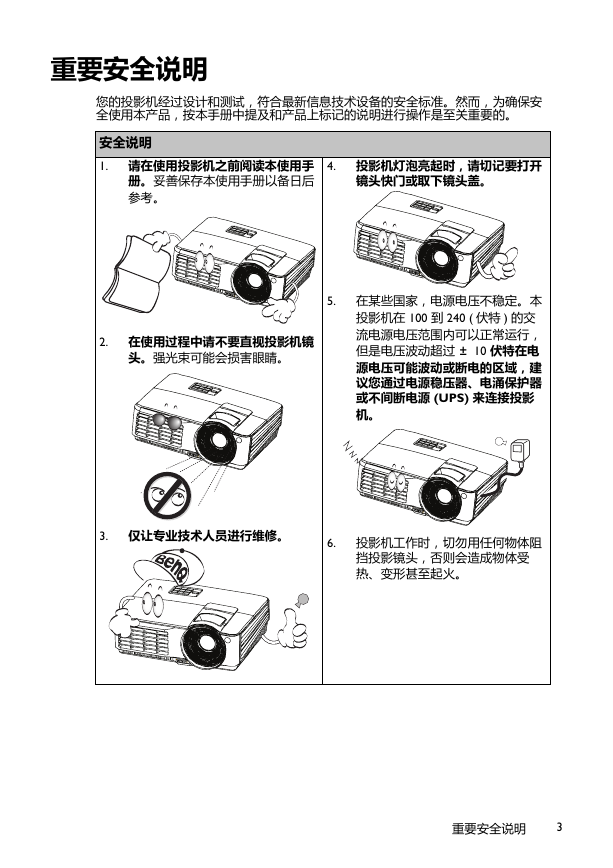

重要安全说明您的投影机经过设计和测试，符合最新信息技术设备的安全标准。然而，为确保安全使用本产品，按本手册中提及和产品上标记的说明进行操作是至关重要的。安全说明 1. 请在使用投影机之前阅读本使用手册。妥善保存本使用手册以备日后参考。 4. 投影机灯泡亮起时，请切记要打开镜头快门或取下镜头盖。 2. 在使用过程中请不要直视投影机镜头。强光束可能会损害眼睛。 5. 在某些国家，电源电压不稳定。本投影机在 100 到 240 ( 伏特 ) 的交流电源电压范围内可以正常运行，但是电压波动超过 ± 10 伏特在电源电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源 (UPS) 来连接投影机。 3. 仅让专业技术人员进行维修。 6. 投影机工作时，切勿用任何物体阻挡投影镜头，否则会造成物体受热、变形甚至起火。重要安全说明 3

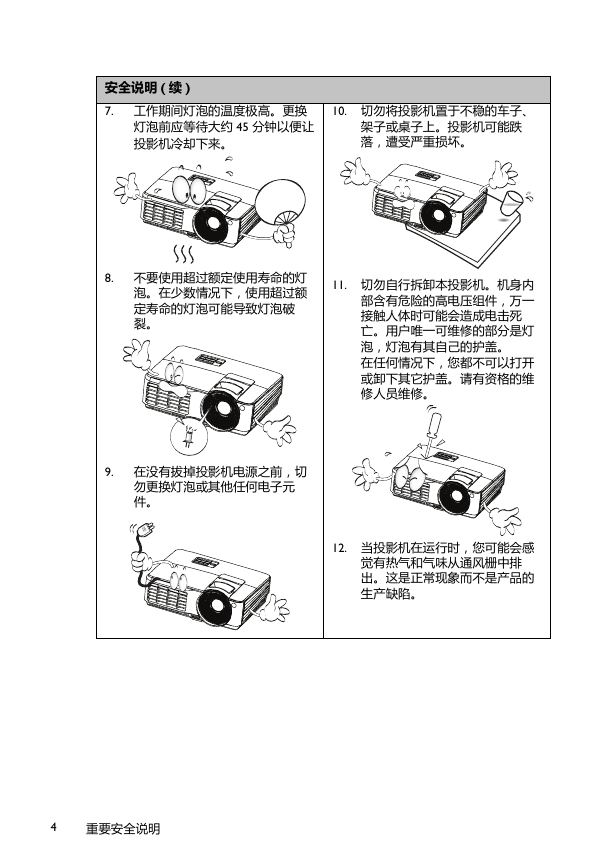

安全说明 ( 续 ) 7. 工作期间灯泡的温度极高。更换灯泡前应等待大约 45 分钟以便让投影机冷却下来。 10. 切勿将投影机置于不稳的车子、架子或桌子上。投影机可能跌落，遭受严重损坏。 8. 不要使用超过额定使用寿命的灯泡。在少数情况下，使用超过额定寿命的灯泡可能导致灯泡破裂。 11. 切勿自行拆卸本投影机。机身内部含有危险的高电压组件，万一接触人体时可能会造成电击死亡。用户唯一可维修的部分是灯泡，灯泡有其自己的护盖。在任何情况下，您都不可以打开或卸下其它护盖。请有资格的维修人员维修。 9. 在没有拔掉投影机电源之前，切勿更换灯泡或其他任何电子元件。 12. 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象而不是产品的生产缺陷。 4 重要安全说明

安全说明 ( 续 ) 13. 请勿将投影机置于以下任何环境中。内。 - 通风不佳或狭窄的空间。请至少离墙 50 厘米，并确保投影机周围空气流通。 - 温度过高的地方，如窗户紧闭的汽车 - 过度潮湿、有灰尘或烟雾的地方，这样会污染光学元件，缩短投影机使用寿命并使图像变暗。 14. 切勿堵塞通风孔。 - 切勿将投影机放置在毯子、衬垫或其它柔软物体的表面上。 - 切勿用布或其它物体覆盖投影机。 - 切勿在投影机附近放置任何易燃品。如果通风口严重受阻，投影机内部过高的热度可能会引起火灾。 15. 使用过程中应始终将投影机置于水平面上。 - 切勿在左右倾斜角度大于 10 度或前后倾斜角度大于 15 度时使用投影机。使用投影机时，如果未完全水平放置，可能会导致灯泡出现故障或损坏。 - 火警附近的地方。 - 环境温度高于 40° C / 104° F 的位置。 - 海拔高于 3000 米 (10000 英尺 ) 的位置。 3,000 m (10000 英尺 ) 0 m (0 英尺 ) 重要安全说明 5

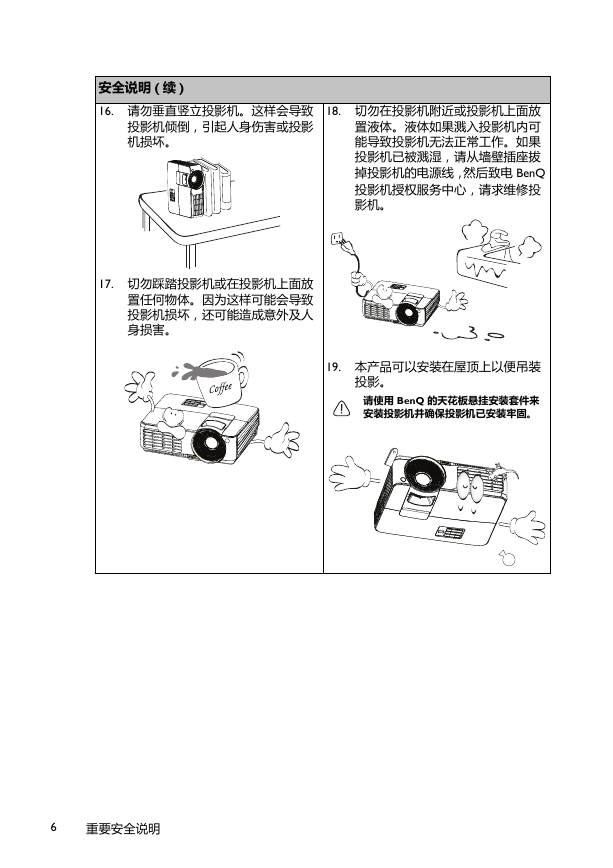

安全说明 ( 续 ) 16. 请勿垂直竖立投影机。这样会导致投影机倾倒，引起人身伤害或投影机损坏。 18. 切勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内可能导致投影机无法正常工作。如果投影机已被溅湿，请从墙壁插座拔掉投影机的电源线，然后致电 BenQ 投影机授权服务中心，请求维修投影机。 17. 切勿踩踏投影机或在投影机上面放置任何物体。因为这样可能会导致投影机损坏，还可能造成意外及人身损害。 19. 本产品可以安装在屋顶上以便吊装投影。请使用 BenQ 的天花板悬挂安装套件来安装投影机并确保投影机已安装牢固。 6 重要安全说明

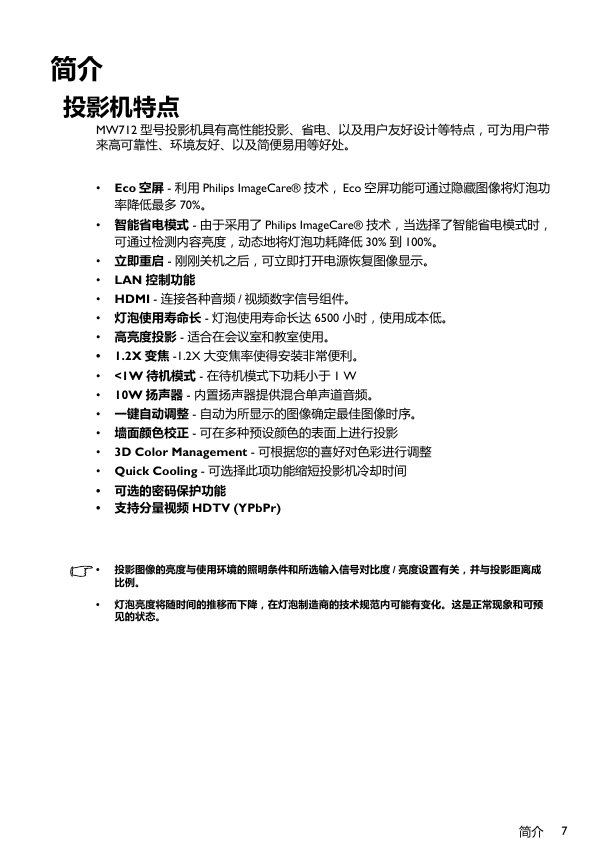

简介投影机特点 MW712 型号投影机具有高性能投影、省电、以及用户友好设计等特点，可为用户带来高可靠性、环境友好、以及简便易用等好处。 • Eco 空屏 - 利用 Philips ImageCare® 技术， Eco 空屏功能可通过隐藏图像将灯泡功率降低最多 70%。 • 智能省电模式 - 由于采用了 Philips ImageCare® 技术，当选择了智能省电模式时，可通过检测内容亮度，动态地将灯泡功耗降低 30% 到 100%。 • 立即重启 - 刚刚关机之后，可立即打开电源恢复图像显示。 • LAN 控制功能 • HDMI - 连接各种音频 / 视频数字信号组件。 • 灯泡使用寿命长 - 灯泡使用寿命长达 6500 小时，使用成本低。 • 高亮度投影 - 适合在会议室和教室使用。 • 1.2X 变焦 -1.2X 大变焦率使得安装非常便利。 • <1W 待机模式 - 在待机模式下功耗小于 1 W • 10W 扬声器 - 内置扬声器提供混合单声道音频。 • 一键自动调整 - 自动为所显示的图像确定最佳图像时序。 • 墙面颜色校正 - 可在多种预设颜色的表面上进行投影 • 3D Color Management - 可根据您的喜好对色彩进行调整 • Quick Cooling - 可选择此项功能缩短投影机冷却时间 • 可选的密码保护功能 • 支持分量视频 HDTV (YPbPr) • 投影图像的亮度与使用环境的照明条件和所选输入信号对比度 / 亮度设置有关，并与投影距离成比例。 • 灯泡亮度将随时间的推移而下降，在灯泡制造商的技术规范内可能有变化。这是正常现象和可预见的状态。简介 7

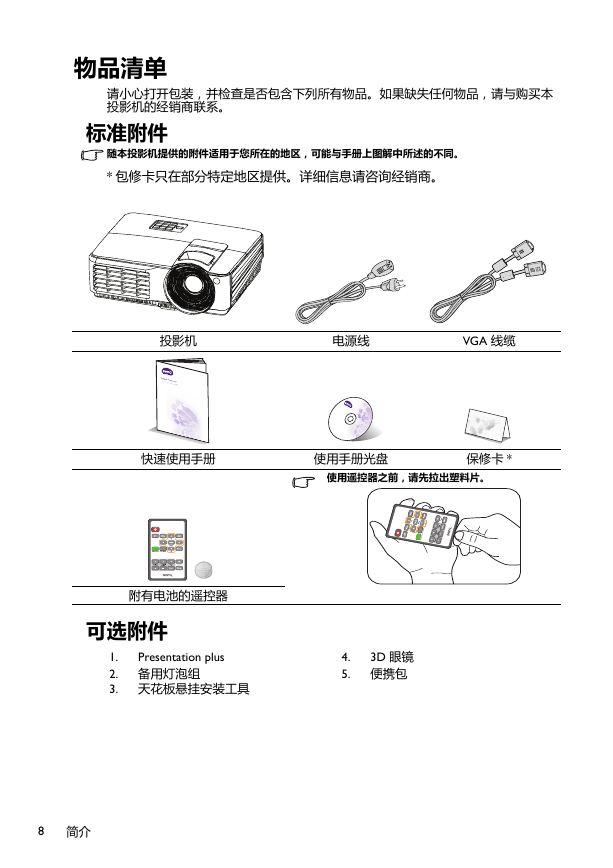

物品清单请小心打开包装，并检查是否包含下列所有物品。如果缺失任何物品，请与购买本投影机的经销商联系。标准附件随本投影机提供的附件适用于您所在的地区，可能与手册上图解中所述的不同。 * 包修卡只在部分特定地区提供。详细信息请咨询经销商。投影机 Digital Projector QQuick Start Guide uick Start Guide 电源线 VGA 线缆快速使用手册使用手册光盘保修卡 * 使用遥控器之前，请先拉出塑料片。附有电池的遥控器可选附件 Presentation plus 1. 2. 备用灯泡组 3. 天花板悬挂安装工具 3D 眼镜 4. 5. 便携包 8 简介
