STAR-CCM+复杂表面几何处理与网格划分.doc

发布时间：2022-06-08 发布人：admin 分类：说明书 资料大小：8.27M 资料格式：doc 举报 版权申诉
第1页 / 共39页
第2页 / 共39页
第3页 / 共39页
第4页 / 共39页
第5页 / 共39页
第6页 / 共39页
第7页 / 共39页
第8页 / 共39页
资料共39页，剩余部分请下载后查看

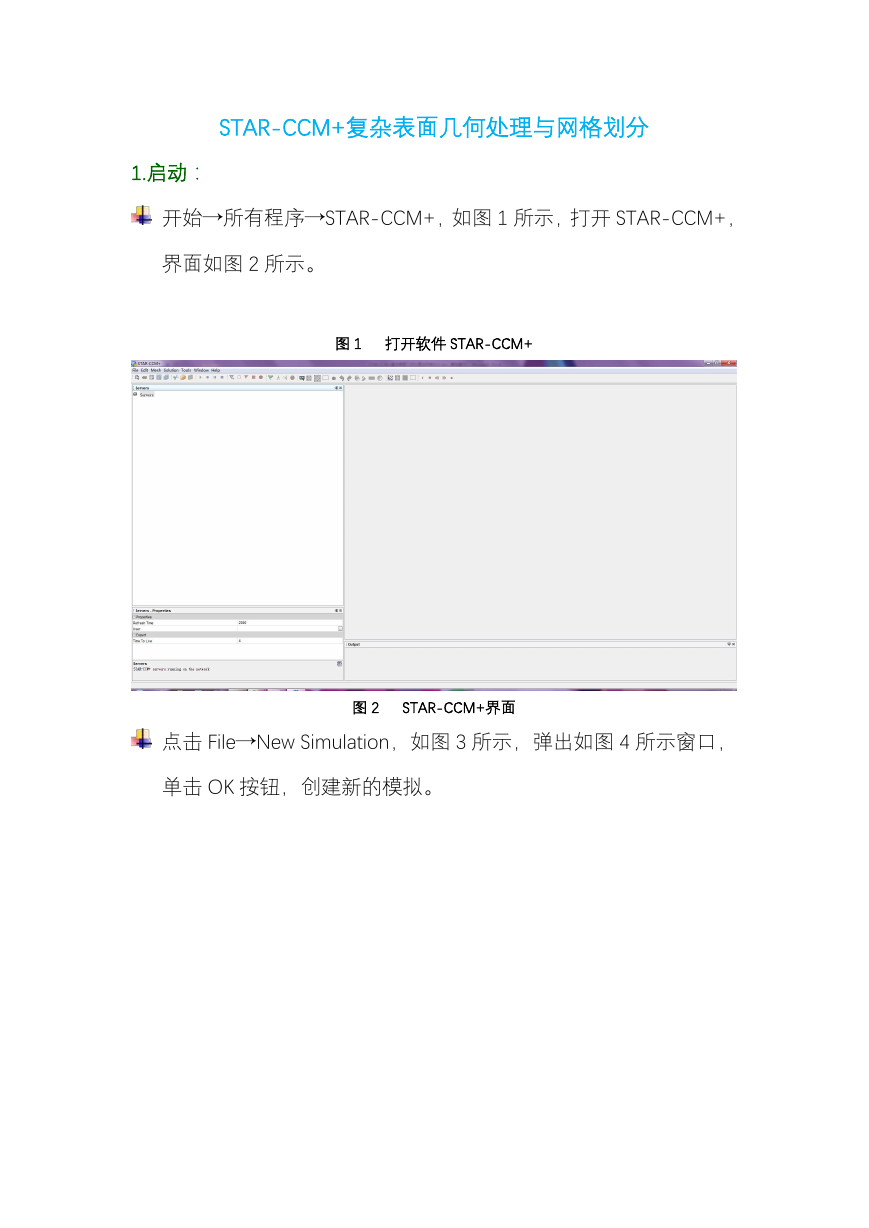

    STAR-CCM+复杂表面几何处理与网格划分 1.启动： 开始→所有程序→STAR-CCM+，如图 1 所示，打开 STAR-CCM+， 界面如图 2 所示。 图 1 打开软件 STAR-CCM+ 图 2 STAR-CCM+界面 点击 File→New Simulation，如图 3 所示，弹出如图 4 所示窗口， 单击 OK 按钮，创建新的模拟。

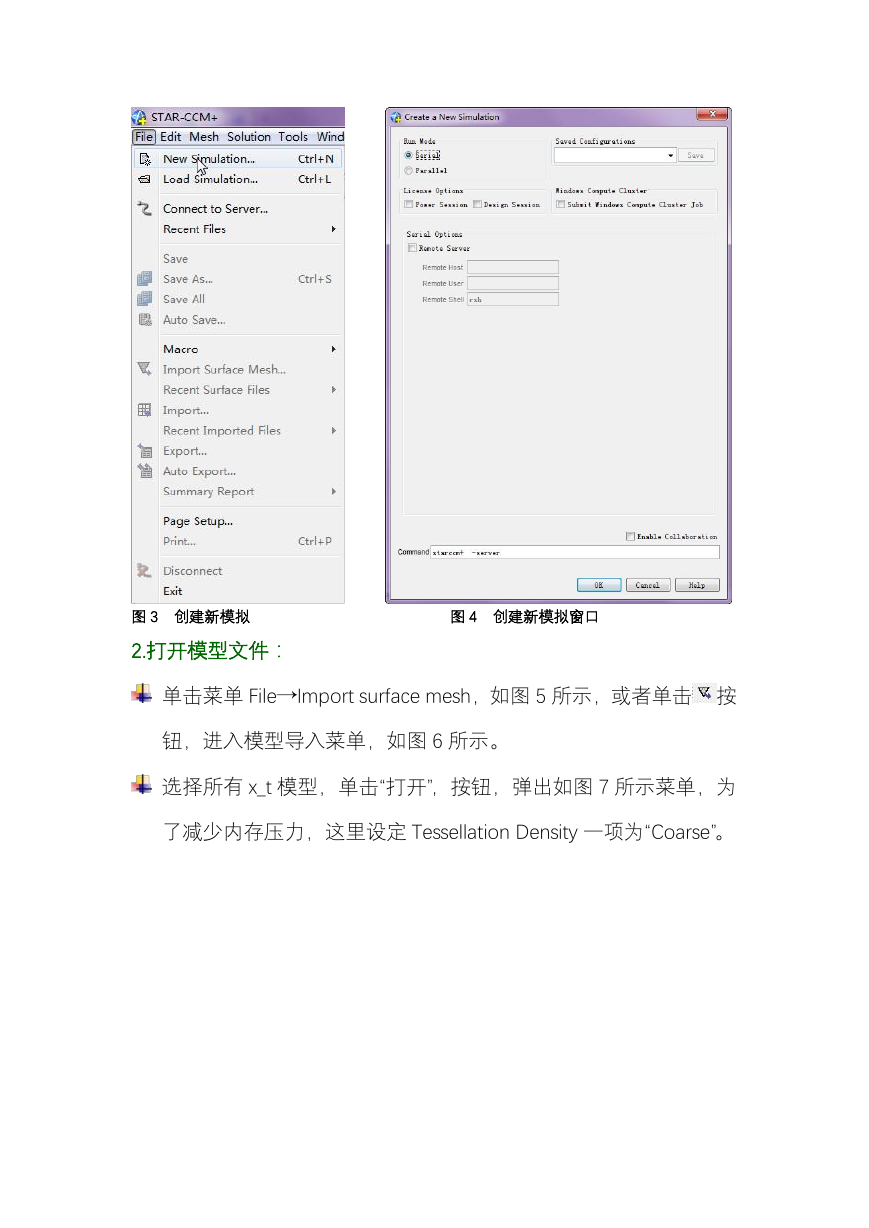

    图 3 创建新模拟 2.打开模型文件： 图 4 创建新模拟窗口 单击菜单 File→Import surface mesh，如图 5 所示，或者单击 按 钮，进入模型导入菜单，如图 6 所示。 选择所有 x_t 模型，单击“打开”，按钮，弹出如图 7 所示菜单，为 了减少内存压力，这里设定 Tessellation Density 一项为“Coarse”。
    图 5 导入表面模型菜单 图 6 导入表面模型窗口 图 6 导入表面模型窗口选项 单击“OK”按钮，进入主界面，导入模型如图 7 所示。 3.简单前期设定：
    图 7 导入模型后的主界面显示 由于导入模型是固体模型，最后要求解的是其内腔的流体区域， 所以先将所有固体模型合并起来，如图 8 所示，将 Regions 树下 的所有 body 选择，右键选择“Combine”，将所有固体模型合并， 如图 9 所示。 图 8 合并前的 Regions 树模型 图 9 合并后的 Regions 树模型 对各个区域部件重新进行命名；如图 10 所示，先将前三个同类的

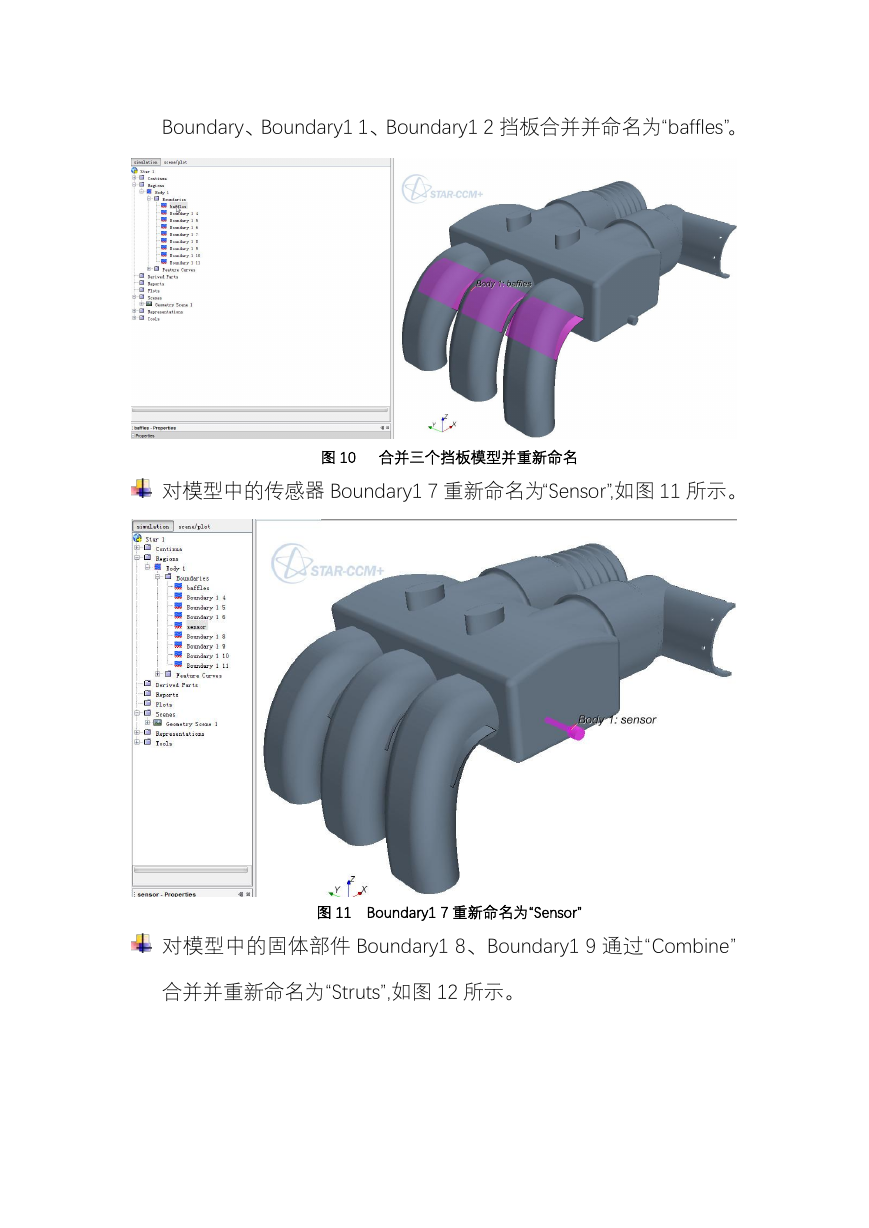

    Boundary、Boundary1 1、Boundary1 2 挡板合并并命名为“baffles”。 图 10 合并三个挡板模型并重新命名 对模型中的传感器 Boundary1 7 重新命名为“Sensor”,如图 11 所示。 图 11 Boundary1 7 重新命名为“Sensor” 对模型中的固体部件 Boundary1 8、Boundary1 9 通过“Combine” 合并并重新命名为“Struts”,如图 12 所示。

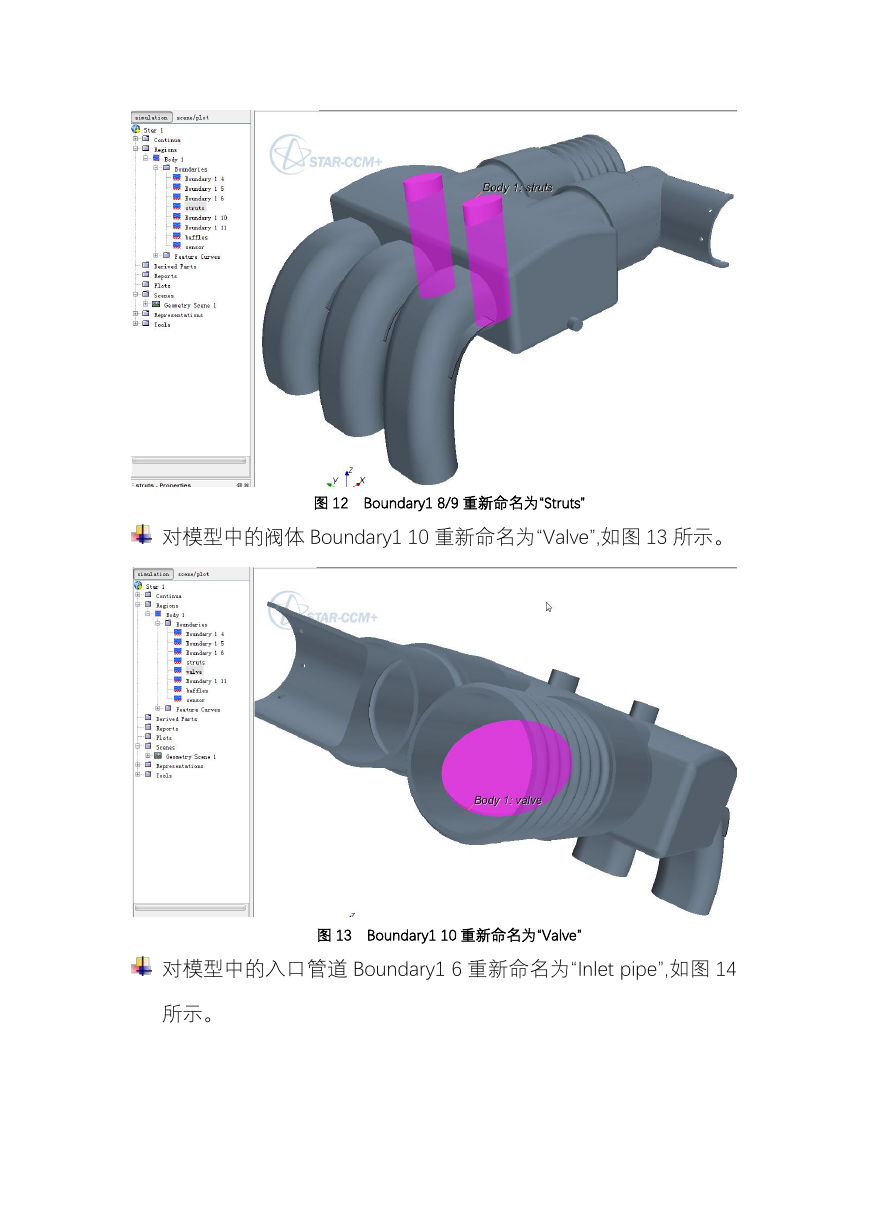

    图 12 Boundary1 8/9 重新命名为“Struts” 对模型中的阀体 Boundary1 10 重新命名为“Valve”,如图 13 所示。 图 13 Boundary1 10 重新命名为“Valve” 对模型中的入口管道 Boundary1 6 重新命名为“Inlet pipe”,如图 14 所示。

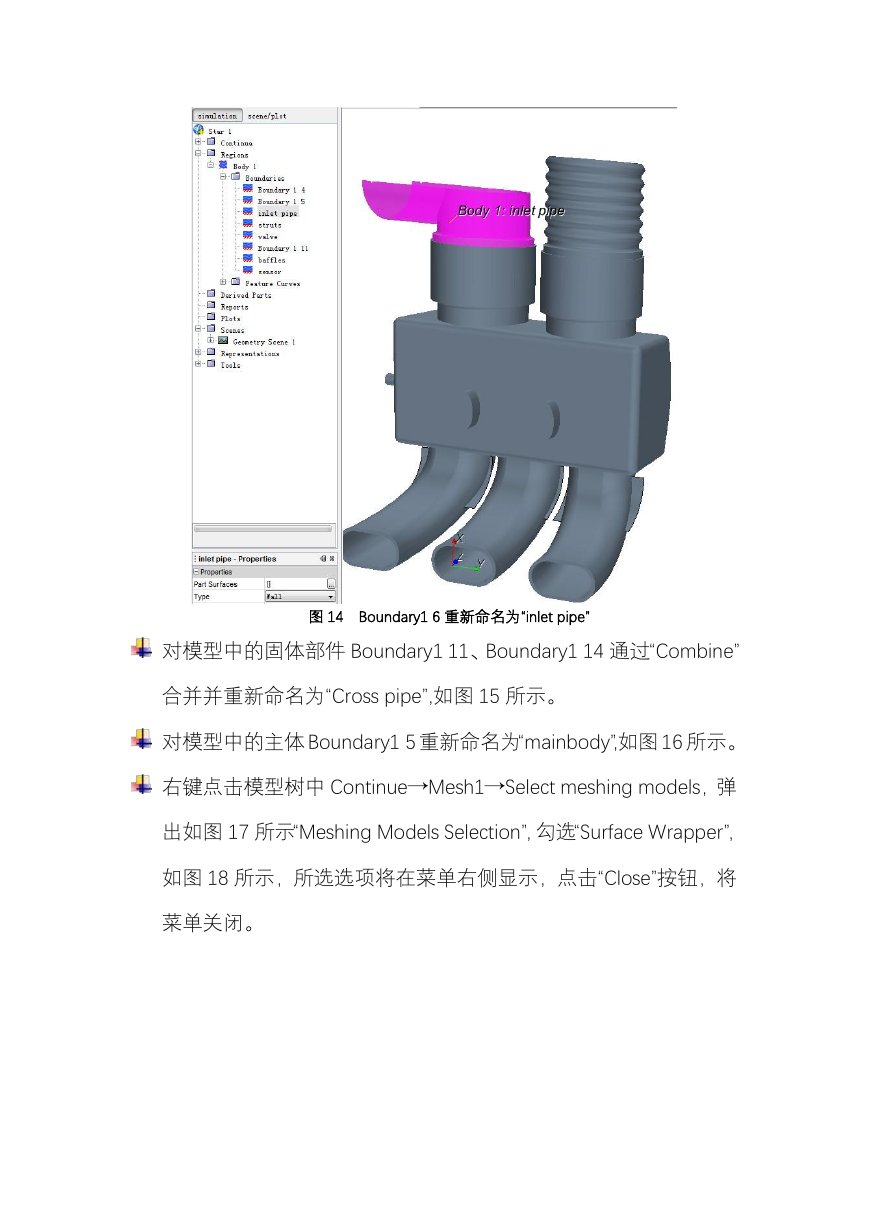

    图 14 Boundary1 6 重新命名为“inlet pipe” 对模型中的固体部件 Boundary1 11、Boundary1 14 通过“Combine” 合并并重新命名为“Cross pipe”,如图 15 所示。 对模型中的主体 Boundary1 5 重新命名为“mainbody”,如图 16 所示。 右键点击模型树中 Continue→Mesh1→Select meshing models，弹 出如图 17 所示“Meshing Models Selection”，勾选“Surface Wrapper”， 如图 18 所示，所选选项将在菜单右侧显示，点击“Close”按钮，将 菜单关闭。

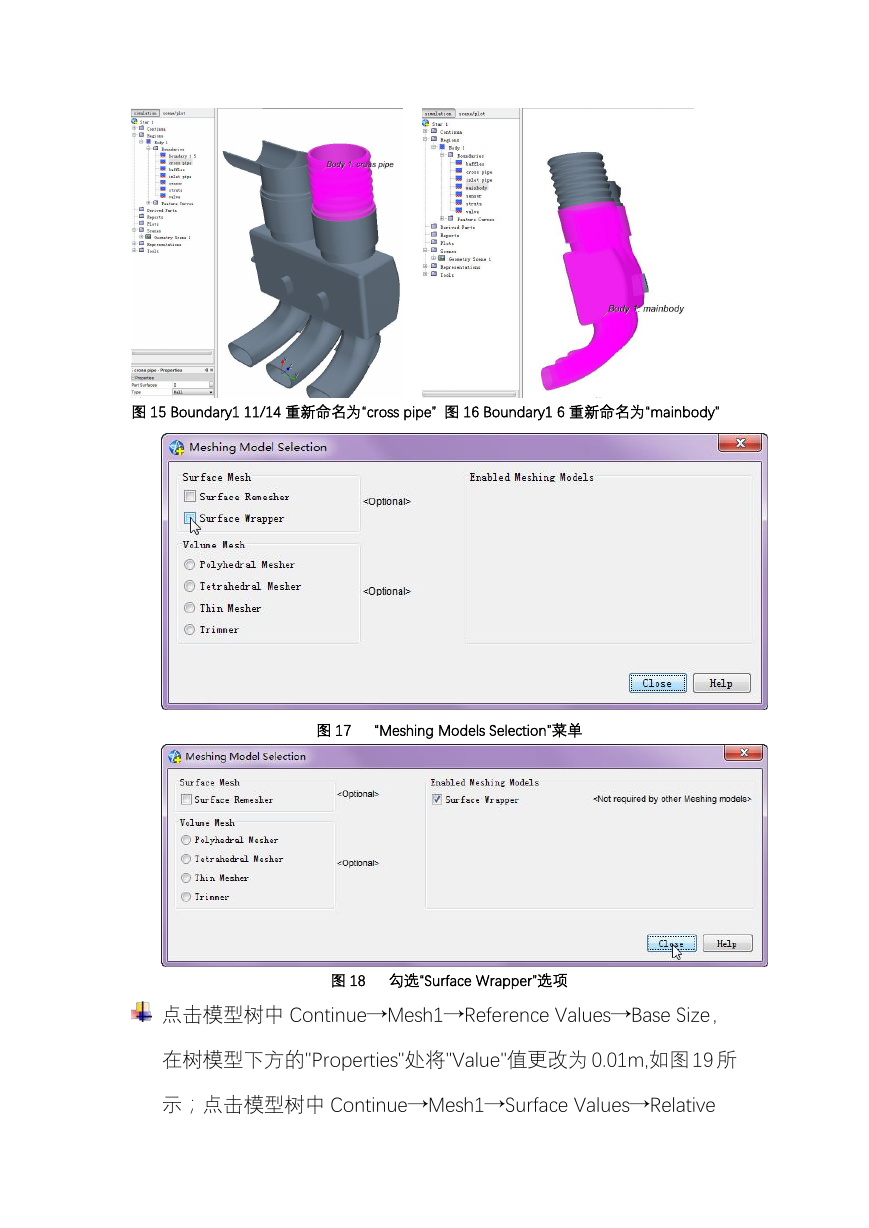

    图 15 Boundary1 11/14 重新命名为“cross pipe” 图 16 Boundary1 6 重新命名为“mainbody” 图 17 “Meshing Models Selection”菜单 图 18 勾选“Surface Wrapper”选项 点击模型树中 Continue→Mesh1→Reference Values→Base Size， 在树模型下方的"Properties"处将"Value"值更改为 0.01m,如图 19 所 示；点击模型树中 Continue→Mesh1→Surface Values→Relative
