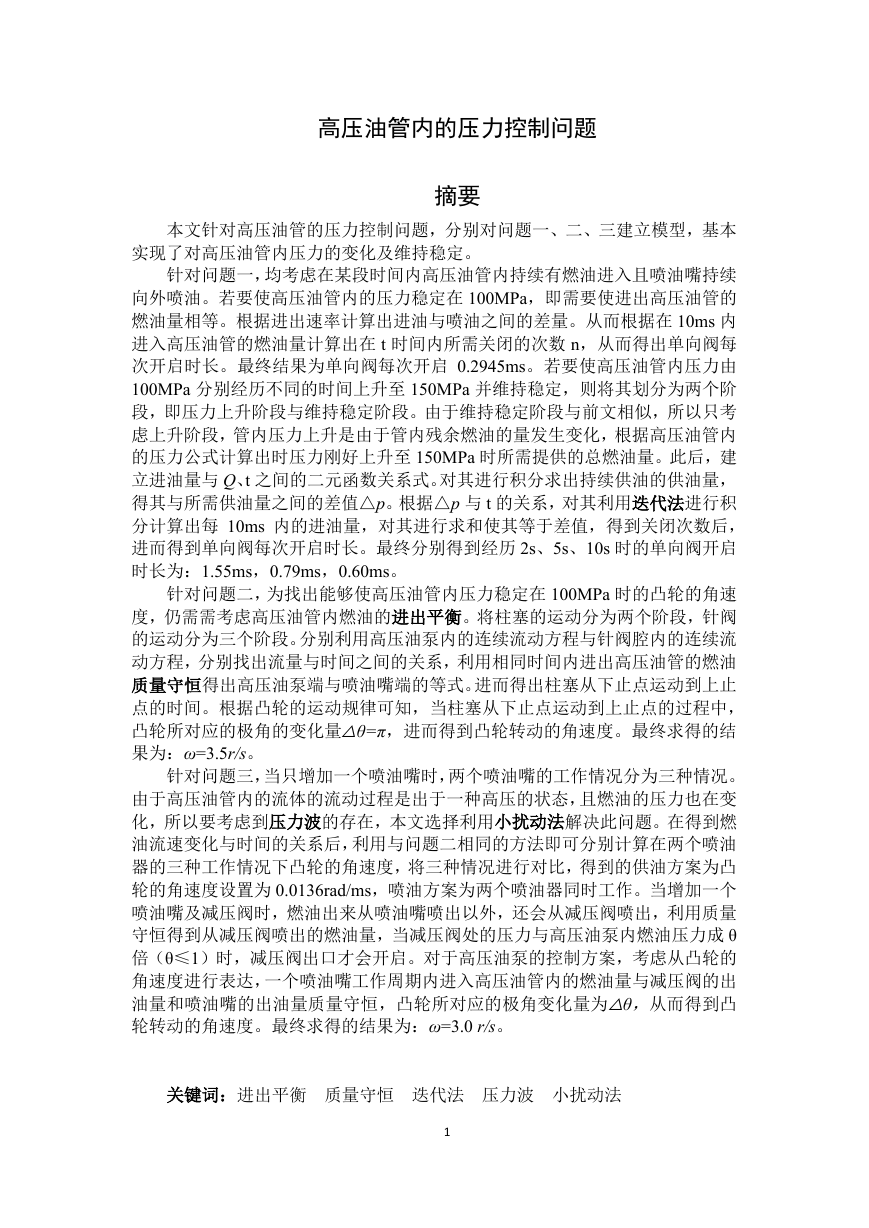

高压油管内的压力控制问题 摘要 本文针对高压油管的压力控制问题,分别对问题一、二、三建立模型,基本 实现了对高压油管内压力的变化及维持稳定。 针对问题一,均考虑在某段时间内高压油管内持续有燃油进入且喷油嘴持续 向外喷油。若要使高压油管内的压力稳定在 100MPa,即需要使进出高压油管的 燃油量相等。根据进出速率计算出进油与喷油之间的差量。从而根据在 10ms 内 进入高压油管的燃油量计算出在 t 时间内所需关闭的次数 n,从而得出单向阀每 次开启时长。最终结果为单向阀每次开启 0.2945ms。若要使高压油管内压力由 100MPa 分别经历不同的时间上升至 150MPa 并维持稳定,则将其划分为两个阶 段,即压力上升阶段与维持稳定阶段。由于维持稳定阶段与前文相似,所以只考 虑上升阶段,管内压力上升是由于管内残余燃油的量发生变化,根据高压油管内 的压力公式计算出时压力刚好上升至 150MPa 时所需提供的总燃油量。此后,建 立进油量与 Q、t 之间的二元函数关系式。对其进行积分求出持续供油的供油量, 得其与所需供油量之间的差值△p。根据△p 与 t 的关系,对其利用迭代法进行积 分计算出每 10ms 内的进油量,对其进行求和使其等于差值,得到关闭次数后, 进而得到单向阀每次开启时长。最终分别得到经历 2s、5s、10s 时的单向阀开启 时长为:1.55ms,0.79ms,0.60ms。 针对问题二,为找出能够使高压油管内压力稳定在 100MPa 时的凸轮的角速 度,仍需需考虑高压油管内燃油的进出平衡。将柱塞的运动分为两个阶段,针阀 的运动分为三个阶段。分别利用高压油泵内的连续流动方程与针阀腔内的连续流 动方程,分别找出流量与时间之间的关系,利用相同时间内进出高压油管的燃油 质量守恒得出高压油泵端与喷油嘴端的等式。进而得出柱塞从下止点运动到上止 点的时间。根据凸轮的运动规律可知,当柱塞从下止点运动到上止点的过程中, 凸轮所对应的极角的变化量△θ=π,进而得到凸轮转动的角速度。最终求得的结 果为:ω=3.5r/s。 针对问题三,当只增加一个喷油嘴时,两个喷油嘴的工作情况分为三种情况。 由于高压油管内的流体的流动过程是出于一种高压的状态,且燃油的压力也在变 化,所以要考虑到压力波的存在,本文选择利用小扰动法解决此问题。在得到燃 油流速变化与时间的关系后,利用与问题二相同的方法即可分别计算在两个喷油 器的三种工作情况下凸轮的角速度,将三种情况进行对比,得到的供油方案为凸 轮的角速度设置为 0.0136rad/ms,喷油方案为两个喷油器同时工作。当增加一个 喷油嘴及减压阀时,燃油出来从喷油嘴喷出以外,还会从减压阀喷出,利用质量 守恒得到从减压阀喷出的燃油量,当减压阀处的压力与高压油泵内燃油压力成 θ 倍(θ≤1)时,减压阀出口才会开启。对于高压油泵的控制方案,考虑从凸轮的 角速度进行表达,一个喷油嘴工作周期内进入高压油管内的燃油量与减压阀的出 油量和喷油嘴的出油量质量守恒,凸轮所对应的极角变化量为△θ,从而得到凸 轮转动的角速度。最终求得的结果为:ω=3.0 r/s。 关键词:进出平衡 质量守恒 迭代法 压力波 小扰动法 1

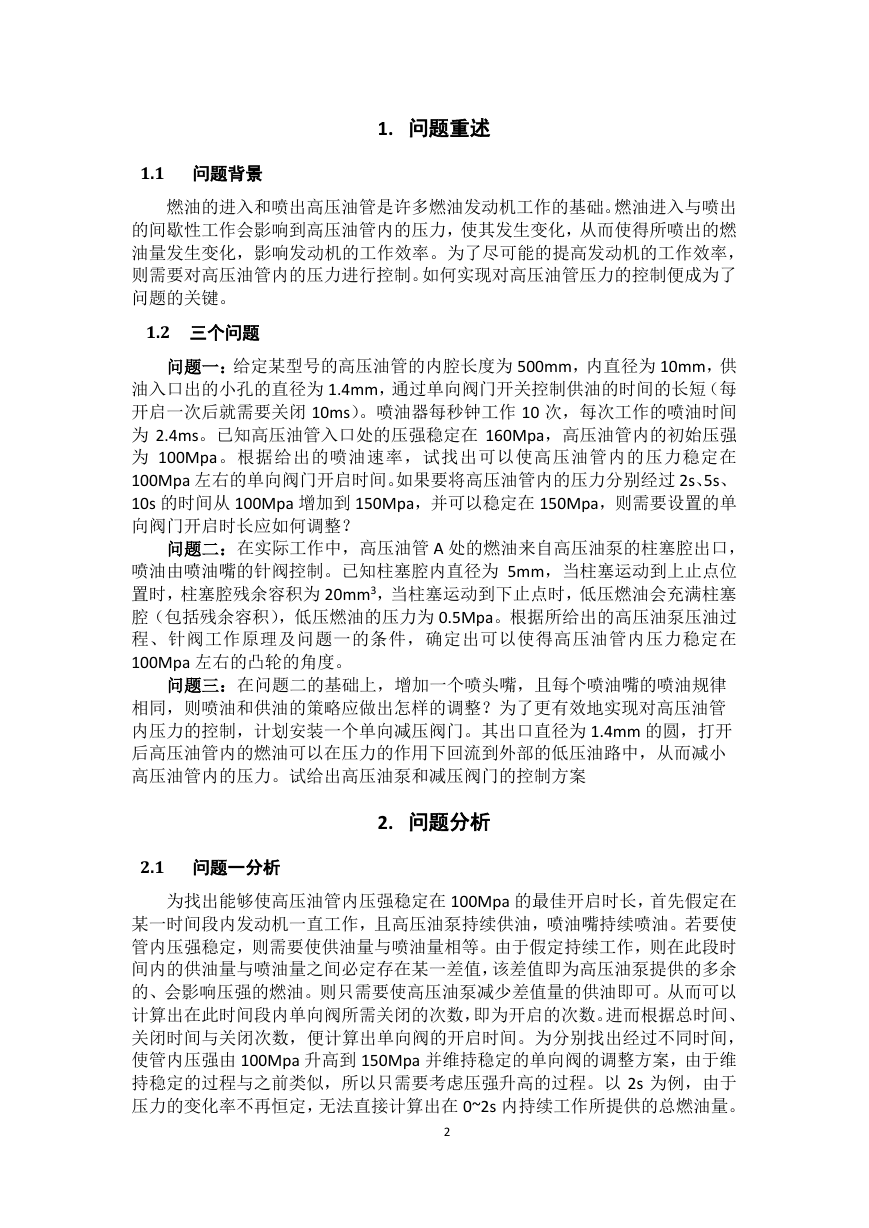

1.1 问题背景 1. 问题重述 燃油的进入和喷出高压油管是许多燃油发动机工作的基础。燃油进入与喷出 的间歇性工作会影响到高压油管内的压力,使其发生变化,从而使得所喷出的燃 油量发生变化,影响发动机的工作效率。为了尽可能的提高发动机的工作效率, 则需要对高压油管内的压力进行控制。如何实现对高压油管压力的控制便成为了 问题的关键。 1.2 三个问题 问题一:给定某型号的高压油管的内腔长度为 500mm,内直径为 10mm,供 油入口出的小孔的直径为 1.4mm,通过单向阀门开关控制供油的时间的长短(每 开启一次后就需要关闭 10ms)。喷油器每秒钟工作 10 次,每次工作的喷油时间 为 2.4ms。已知高压油管入口处的压强稳定在 160Mpa,高压油管内的初始压强 为 100Mpa。根据给出的喷油速率,试找出可以使高压油管内的压力稳定在 100Mpa 左右的单向阀门开启时间。如果要将高压油管内的压力分别经过 2s、5s、 10s 的时间从 100Mpa 增加到 150Mpa,并可以稳定在 150Mpa,则需要设置的单 向阀门开启时长应如何调整? 问题二:在实际工作中,高压油管 A 处的燃油来自高压油泵的柱塞腔出口, 喷油由喷油嘴的针阀控制。已知柱塞腔内直径为 5mm,当柱塞运动到上止点位 置时,柱塞腔残余容积为 20mm3,当柱塞运动到下止点时,低压燃油会充满柱塞 腔(包括残余容积),低压燃油的压力为 0.5Mpa。根据所给出的高压油泵压油过 程、针阀工作原理及问题一的条件,确定出可以使得高压油管内压力稳定在 100Mpa 左右的凸轮的角度。 问题三:在问题二的基础上,增加一个喷头嘴,且每个喷油嘴的喷油规律 相同,则喷油和供油的策略应做出怎样的调整?为了更有效地实现对高压油管 内压力的控制,计划安装一个单向减压阀门。其出口直径为 1.4mm 的圆,打开 后高压油管内的燃油可以在压力的作用下回流到外部的低压油路中,从而减小 高压油管内的压力。试给出高压油泵和减压阀门的控制方案 2. 问题分析 2.1 问题一分析 为找出能够使高压油管内压强稳定在 100Mpa 的最佳开启时长,首先假定在 某一时间段内发动机一直工作,且高压油泵持续供油,喷油嘴持续喷油。若要使 管内压强稳定,则需要使供油量与喷油量相等。由于假定持续工作,则在此段时 间内的供油量与喷油量之间必定存在某一差值,该差值即为高压油泵提供的多余 的、会影响压强的燃油。则只需要使高压油泵减少差值量的供油即可。从而可以 计算出在此时间段内单向阀所需关闭的次数,即为开启的次数。进而根据总时间、 关闭时间与关闭次数,便计算出单向阀的开启时间。为分别找出经过不同时间, 使管内压强由 100Mpa 升高到 150Mpa 并维持稳定的单向阀的调整方案,由于维 持稳定的过程与之前类似,所以只需要考虑压强升高的过程。以 2s 为例,由于 压力的变化率不再恒定,无法直接计算出在 0~2s 内持续工作所提供的总燃油量。 2
应考虑找出流量 与时间之间的关系,可以很容易的找出变量的上下限,对其进 行积分即可得出总供油量。进而根据高压油管内压力公式计算出实际需要的燃油 量,求出二者之间的差值。根据差值求出在这段时间内的关闭次数,进而延续前 文思路即可得出每次开启时间。 2.2 问题二分析 为得出能够使高压油管内压强稳定在 100MPa 的凸轮转动的角速度。依旧需 要使得进出高压油管内的燃油量相同。需要分别分析高压油泵端与喷油嘴端。由 于题目给出当高压油泵内的压力大于高压油管内的压力(100MPa)时,单向阀 才会打开,柱塞在柱塞腔内上升的运动应该可以分成两个阶段。而又喷油嘴端的 喷油速率可知,当针阀上升到某一时刻时,喷孔的喷油速率会达到最大。此后针 阀再向上运动则不会影响喷油速率。所以针阀的运动应该相应的分成三个阶段。 分别找出高压油泵端提供的和喷油嘴端喷出的燃油量与时间的关系,利用进出的 质量守恒原理,便可以得出柱塞从下止运动到止点的时间。又根据凸轮的转动原 理可以知道,当柱塞从下止点运动到上止点时,其极角的变化量为△θ 为 π。便 可以求出对应的凸轮的角速度。 2.3 问题三分析 首次,为得出再增加一个喷油嘴后,喷油与供油策略的调整方案,应分析出 两个喷油嘴的工作方案,并计算出在每种方案下两个喷油嘴的工作周期及喷出量。 为维持稳定,依旧考虑进出高压油管内的燃油的量相等。由于高压油管内的流体 的流动过程是出于一种高压的状态,且燃油的压力也在变化,所以应考虑到压力 波的存在,本文考虑利用小扰动法解决此问题。进而延续问题二的思想求出在每 种喷油嘴工作方案下的凸轮转动的角速度,对其进行比较,进而得出最佳调整方 案。其次,为得出增加一个喷油嘴及减压阀后的高压油泵和减压阀的调整策略, 可以用凸轮的运动规律即角速度来描绘高压油泵的运动,当减压阀处的燃油压力 为高压油泵内的燃油压力的 θ 倍时,减压阀开启。 3. 模型的假设与符号说明 3.1 模型的假设 假设一:在保持稳定的时候,不考虑进油与喷油对高压油管内压强的影响。 假设二:高压油管的管壁厚度对燃油速度并无影响。 3.2 符号说明 符号 E A C P Q T 含义 弹性模量 燃油密度 小孔面积 流量系数 压强 单位时间通过的小孔的燃油量 给定的持续工作的时间范围 3 Q

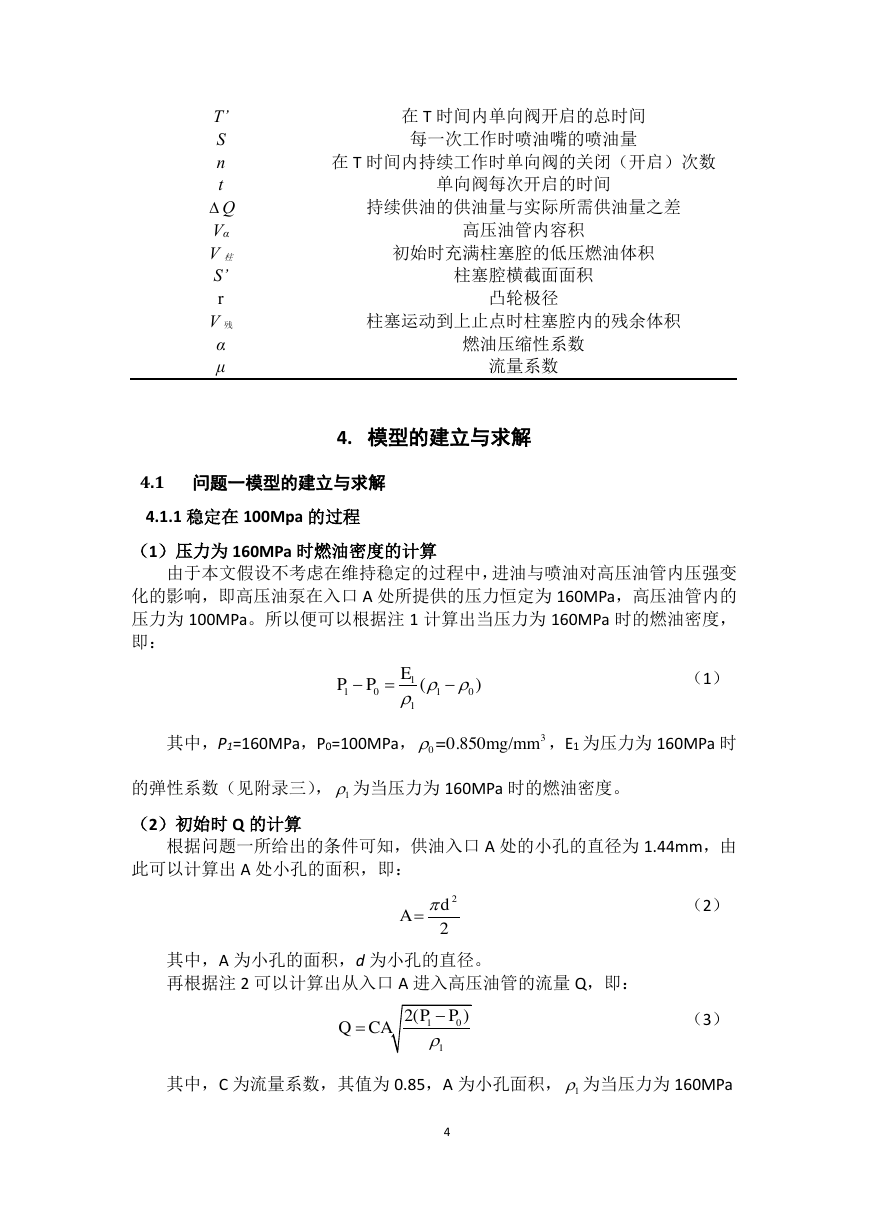

T’ S n t Q Vα V 柱 S’ r V 残 α μ 在 T 时间内单向阀开启的总时间 每一次工作时喷油嘴的喷油量 在 T 时间内持续工作时单向阀的关闭(开启)次数 单向阀每次开启的时间 持续供油的供油量与实际所需供油量之差 高压油管内容积 初始时充满柱塞腔的低压燃油体积 柱塞腔横截面面积 凸轮极径 柱塞运动到上止点时柱塞腔内的残余体积 燃油压缩性系数 流量系数 4. 模型的建立与求解 4.1 问题一模型的建立与求解 4.1.1 稳定在 100Mpa 的过程 (1)压力为 160MPa 时燃油密度的计算 由于本文假设不考虑在维持稳定的过程中,进油与喷油对高压油管内压强变 化的影响,即高压油泵在入口 A 处所提供的压力恒定为 160MPa,高压油管内的 压力为 100MPa。所以便可以根据注 1 计算出当压力为 160MPa 时的燃油密度, 即: (1) 其中,P1=160MPa,P0=100MPa, ,E1 为压力为 160MPa 时 的弹性系数(见附录三), 为当压力为 160MPa 时的燃油密度。 (2)初始时 Q 的计算 根据问题一所给出的条件可知,供油入口 A 处的小孔的直径为 1.44mm,由 此可以计算出 A 处小孔的面积,即: 其中,A 为小孔的面积,d 为小孔的直径。 再根据注 2 可以计算出从入口 A 进入高压油管的流量 Q,即: (2) (3) 其中,C 为流量系数,其值为 0.85,A 为小孔面积, 为当压力为 160MPa 4 111100()EPP−−=30=0.850mg/mm122dA=1012()PPQCA−=1

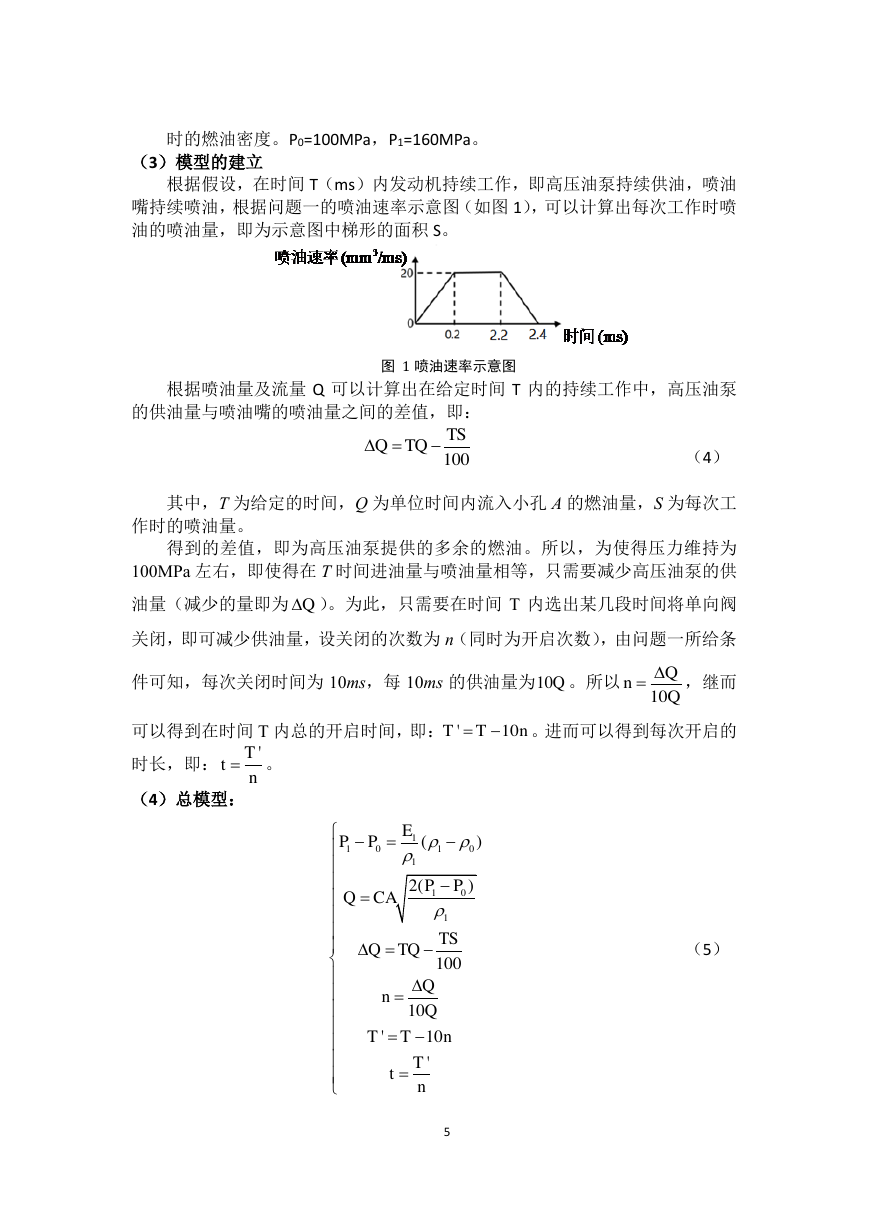

时的燃油密度。P0=100MPa,P1=160MPa。 (3)模型的建立 根据假设,在时间 T(ms)内发动机持续工作,即高压油泵持续供油,喷油 嘴持续喷油,根据问题一的喷油速率示意图(如图 1),可以计算出每次工作时喷 油的喷油量,即为示意图中梯形的面积 S。 图 1 喷油速率示意图 根据喷油量及流量 Q 可以计算出在给定时间 T 内的持续工作中,高压油泵 的供油量与喷油嘴的喷油量之间的差值,即: (4) 其中,T 为给定的时间,Q 为单位时间内流入小孔 A 的燃油量,S 为每次工 作时的喷油量。 得到的差值,即为高压油泵提供的多余的燃油。所以,为使得压力维持为 100MPa 左右,即使得在 T 时间进油量与喷油量相等,只需要减少高压油泵的供 油量(减少的量即为 )。为此,只需要在时间 T 内选出某几段时间将单向阀 关闭,即可减少供油量,设关闭的次数为 n(同时为开启次数),由问题一所给条 件可知,每次关闭时间为 10ms,每 10ms 的供油量为 。所以 ,继而 可以得到在时间 T 内总的开启时间,即: 。进而可以得到每次开启的 时长,即: 。 (4)总模型: (5) 5 100TSQTQ=−Q10Q10QnQ='10TTn=−'Ttn=1011101012()10010'10()'PPPPQCATSQTQQnQTTntnET−=−==−==−=−

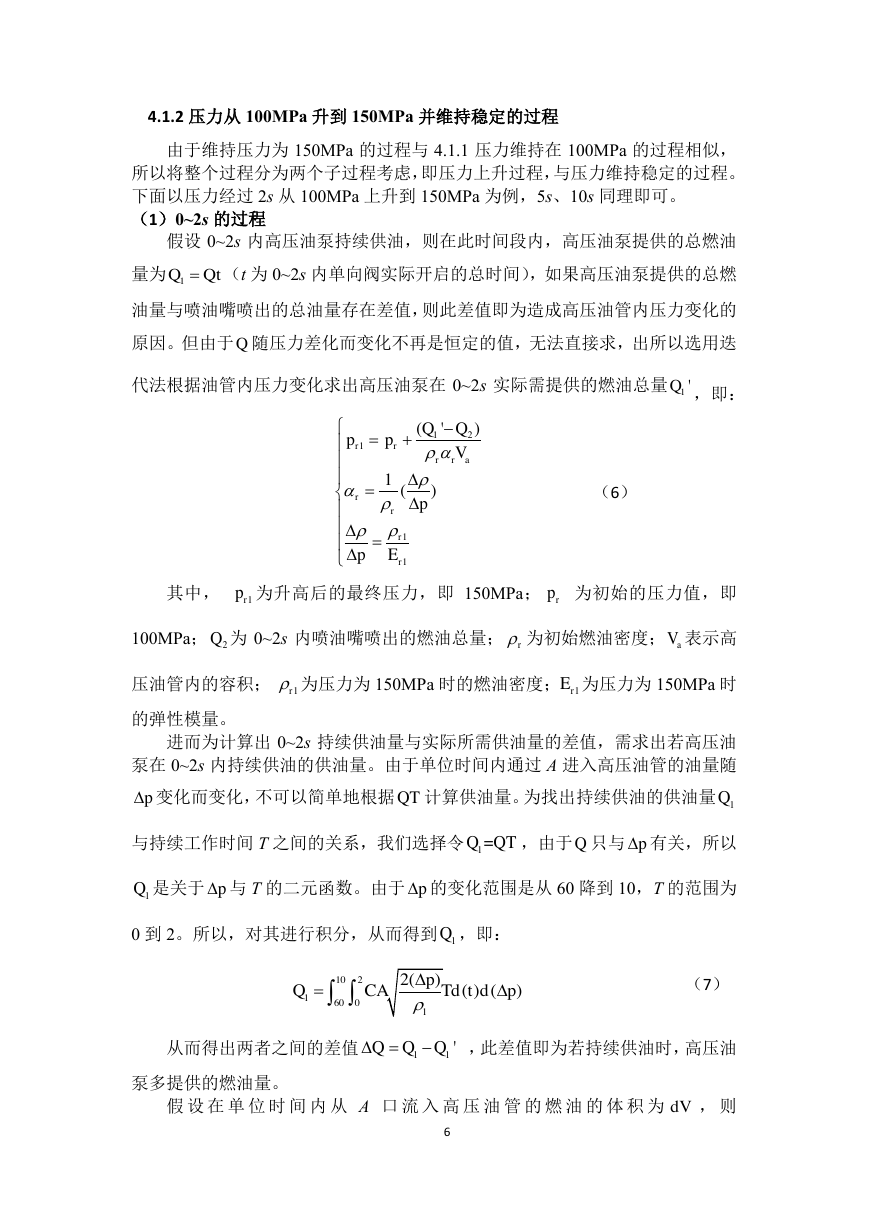

4.1.2 压力从 100MPa 升到 150MPa 并维持稳定的过程 由于维持压力为 150MPa 的过程与 4.1.1 压力维持在 100MPa 的过程相似, 所以将整个过程分为两个子过程考虑,即压力上升过程,与压力维持稳定的过程。 下面以压力经过 2s 从 100MPa 上升到 150MPa 为例,5s、10s 同理即可。 (1)0~2s 的过程 假设 0~2s 内高压油泵持续供油,则在此时间段内,高压油泵提供的总燃油 量为 (t 为 0~2s 内单向阀实际开启的总时间),如果高压油泵提供的总燃 油量与喷油嘴喷出的总油量存在差值,则此差值即为造成高压油管内压力变化的 原因。但由于 随压力差化而变化不再是恒定的值,无法直接求,出所以选用迭 代法根据油管内压力变化求出高压油泵在 0~2s 实际需提供的燃油总量 ,即: (6) 其中, 为升高后的最终压力,即 150MPa; 为初始的压力值,即 100MPa; 为 0~2s 内喷油嘴喷出的燃油总量; 为初始燃油密度; 表示高 压油管内的容积; 为压力为 150MPa 时的燃油密度; 为压力为 150MPa 时 的弹性模量。 进而为计算出 0~2s 持续供油量与实际所需供油量的差值,需求出若高压油 泵在 0~2s 内持续供油的供油量。由于单位时间内通过 A 进入高压油管的油量随 变化而变化,不可以简单地根据 计算供油量。为找出持续供油的供油量 与持续工作时间 T 之间的关系,我们选择令 ,由于 只与 有关,所以 是关于 与 T 的二元函数。由于 的变化范围是从 60 降到 10,T 的范围为 0 到 2。所以,对其进行积分,从而得到 ,即: (7) 从而得出两者之间的差值 ,此差值即为若持续供油时,高压油 泵多提供的燃油量。 假 设 在 单 位 时 间 内 从 A 口 流 入 高 压 油 管 的 燃 油 的 体 积 为 , 则 6 1QQt=Q1'Q12111(')1()rrrrarrrrQQppVppE−=+==1rprp2QraV1r1rEpQT1Q1=QQTQp1Qpp1Q102161002(p)()(p)QCATdtd=11'QQQ=−dV

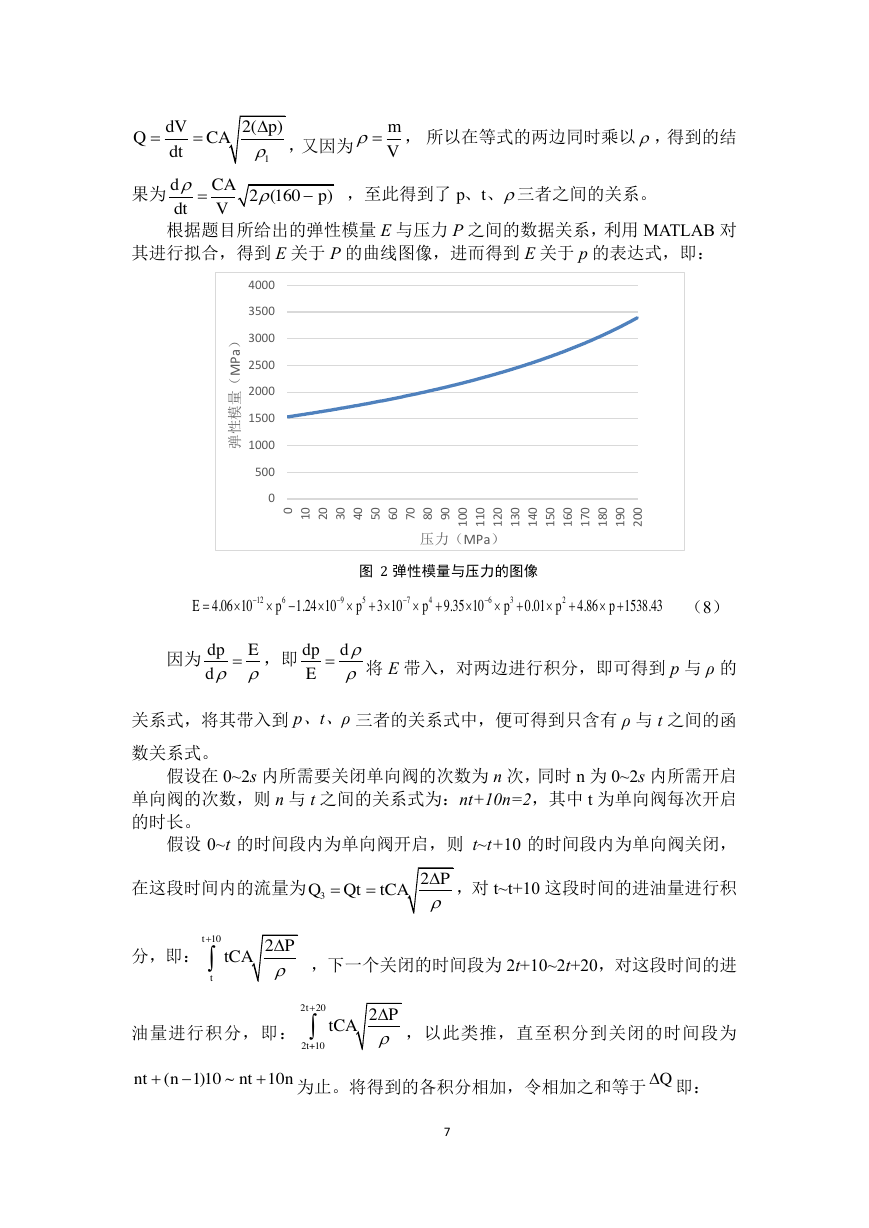

,又因为 , 所以在等式的两边同时乘以 ,得到的结 果为 ,至此得到了 三者之间的关系。 根据题目所给出的弹性模量 E 与压力 P 之间的数据关系,利用 MATLAB 对 其进行拟合,得到 E 关于 P 的曲线图像,进而得到 E 关于 p 的表达式,即: ) a P M ( 量 模 性 弹 4000 3500 3000 2500 2000 1500 1000 500 0 0 0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 0 1 0 1 1 0 2 1 0 3 1 0 4 1 0 5 1 0 6 1 0 7 1 0 8 1 0 9 1 0 0 2 压力(MPa) 图 2 弹性模量与压力的图像 (8) 因为 ,即 将 E 带入,对两边进行积分,即可得到 p 与 ρ 的 关系式,将其带入到 p、t、ρ 三者的关系式中,便可得到只含有 ρ 与 t 之间的函 数关系式。 假设在 0~2s 内所需要关闭单向阀的次数为 n 次,同时 n 为 0~2s 内所需开启 单向阀的次数,则 n 与 t 之间的关系式为:nt+10n=2,其中 t 为单向阀每次开启 的时长。 假设 0~t 的时间段内为单向阀开启,则 t~t+10 的时间段内为单向阀关闭, 在这段时间内的流量为 ,对 t~t+10 这段时间的进油量进行积 分,即: ,下一个关闭的时间段为 2t+10~2t+20,对这段时间的进 油量进行积分,即: ,以此类推,直至积分到关闭的时间段为 为止。将得到的各积分相加,令相加之和等于 即: 7 12(p)dVQCAdt==mV=2(160)dCApdtV=−tp、、12695746324.06101.24103109.35100.014.861538.43Epppppp−−−−=−+++++dpEd=dpdE=32tPQQtCA==10t2ttPCA+2202t+102ttPCA+(1)10~10ntnntn+−+Q

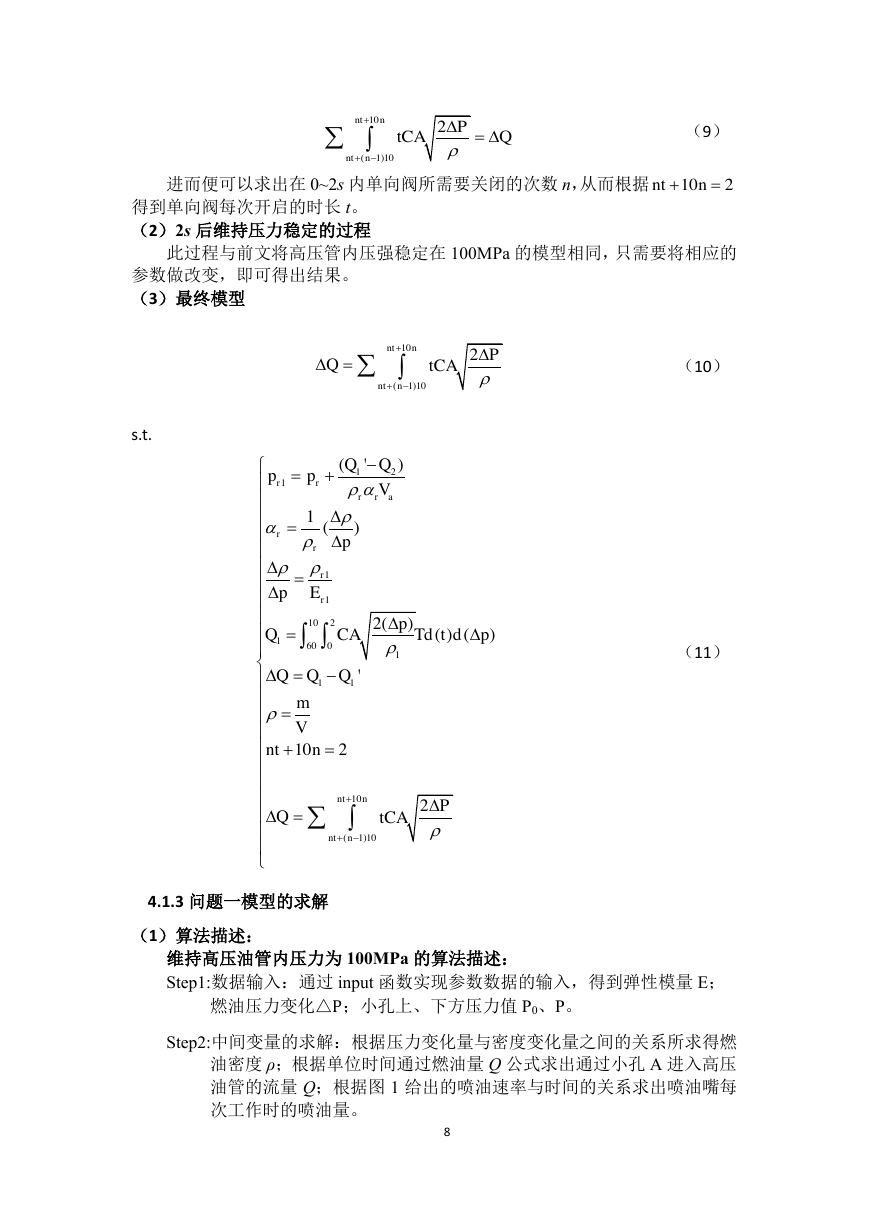

(9) 进而便可以求出在 0~2s 内单向阀所需要关闭的次数 n,从而根据 得到单向阀每次开启的时长 t。 (2)2s 后维持压力稳定的过程 此过程与前文将高压管内压强稳定在 100MPa 的模型相同,只需要将相应的 参数做改变,即可得出结果。 (3)最终模型 s.t. (10) (11) 4.1.3 问题一模型的求解 (1)算法描述: 维持高压油管内压力为 100MPa 的算法描述: Step1:数据输入:通过 input 函数实现参数数据的输入,得到弹性模量 E; 燃油压力变化△P;小孔上、下方压力值 P0、P。 Step2:中间变量的求解:根据压力变化量与密度变化量之间的关系所求得燃 油密度 ρ;根据单位时间通过燃油量 Q 公式求出通过小孔 A 进入高压 油管的流量 Q;根据图 1 给出的喷油速率与时间的关系求出喷油嘴每 次工作时的喷油量。 8 10(1)102tntnntnPCAQ++−=102ntn+=10(1)102tntnntnPQCA++−=1211110216001110(11)10(')1()2(p)()(p)'1022trrrrarrrrntnntnQQppVppEQCATdtdQQQmVntnPQCA++−−=+====−=+==
