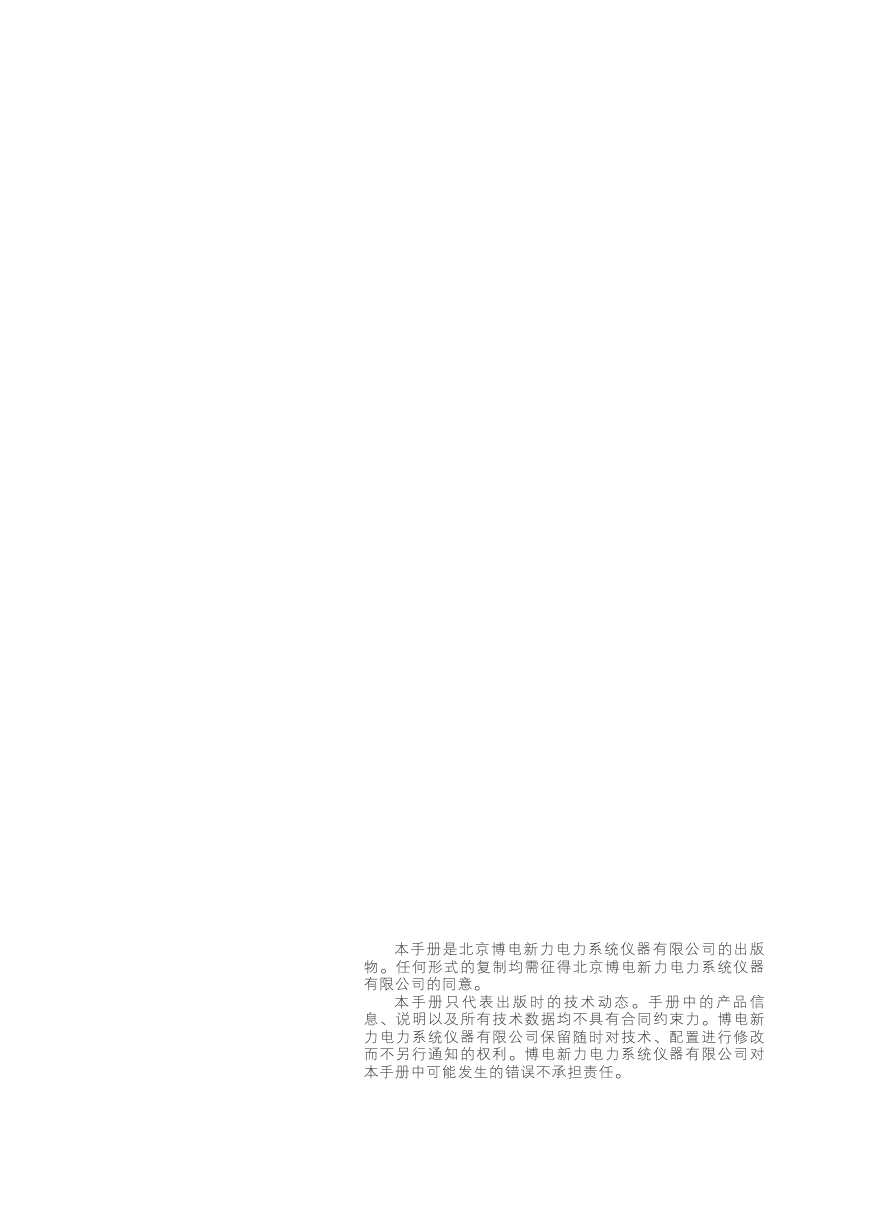

本手册是北京博电新力电力系统仪器有限公司的出版物。任何形式的复制均需征得北京博电新力电力系统仪器有限公司的同意。本手册只代表出版时的技术动态。手册中的产品信息、说明以及所有技术数据均不具有合同约束力。博电新力电力系统仪器有限公司保留随时对技术、配置进行修改而不另行通知的权利。博电新力电力系统仪器有限公司对本手册中可能发生的错误不承担责任。

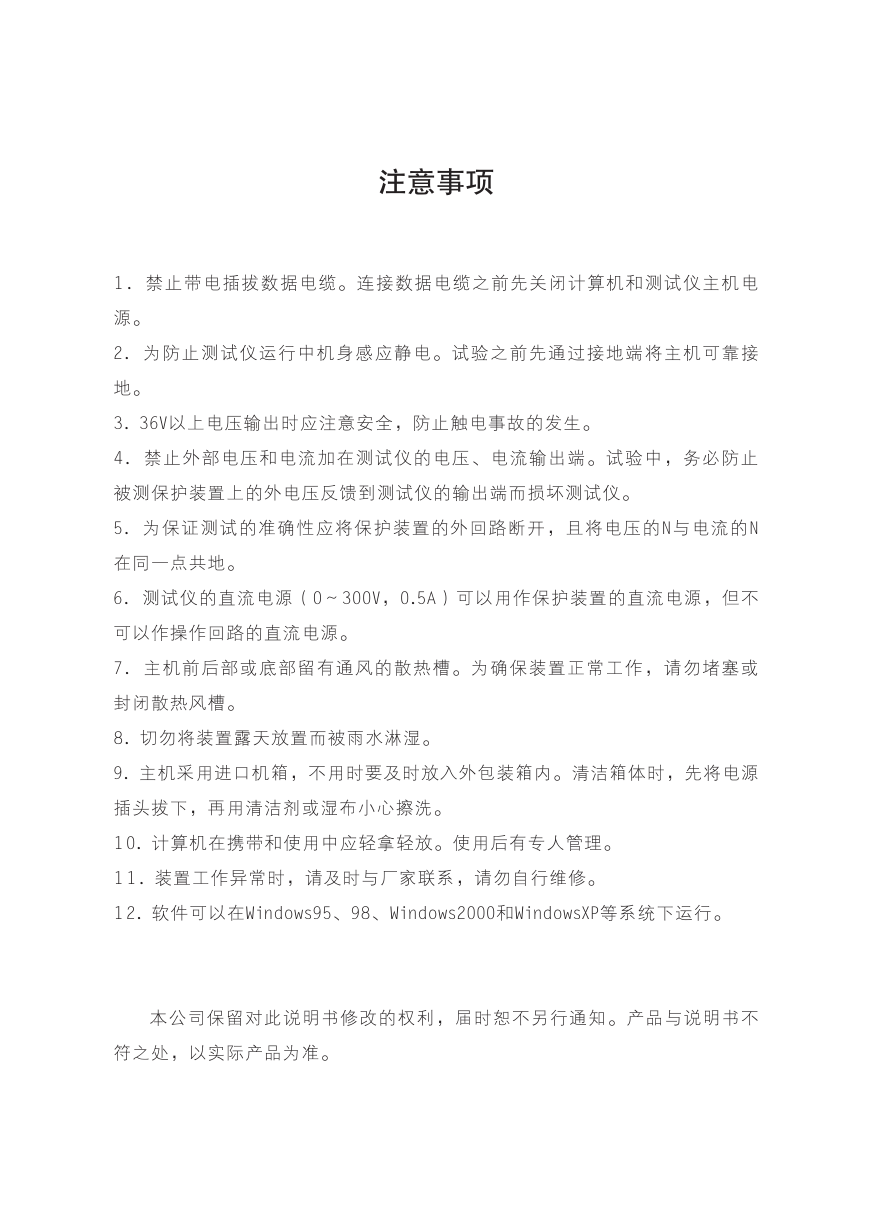

注意事项 1. 禁止带电插拔数据电缆。连接数据电缆之前先关闭计算机和测试仪主机电源。 2. 为防止测试仪运行中机身感应静电。试验之前先通过接地端将主机可靠接地。 3. 36V以上电压输出时应注意安全，防止触电事故的发生。 4. 禁止外部电压和电流加在测试仪的电压、电流输出端。试验中，务必防止被测保护装置上的外电压反馈到测试仪的输出端而损坏测试仪。 5. 为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N 在同一点共地。 6. 测试仪的直流电源（0～300V，0.5A）可以用作保护装置的直流电源，但不可以作操作回路的直流电源。 7. 主机前后部或底部留有通风的散热槽。为确保装置正常工作，请勿堵塞或封闭散热风槽。 8. 切勿将装置露天放置而被雨水淋湿。 9. 主机采用进口机箱，不用时要及时放入外包装箱内。清洁箱体时，先将电源插头拔下，再用清洁剂或湿布小心擦洗。 10. 计算机在携带和使用中应轻拿轻放。使用后有专人管理。 11. 装置工作异常时，请及时与厂家联系，请勿自行维修。 12. 软件可以在Windows95、98、Windows2000和WindowsXP等系统下运行。本公司保留对此说明书修改的权利，届时恕不另行通知。产品与说明书不符之处，以实际产品为准。

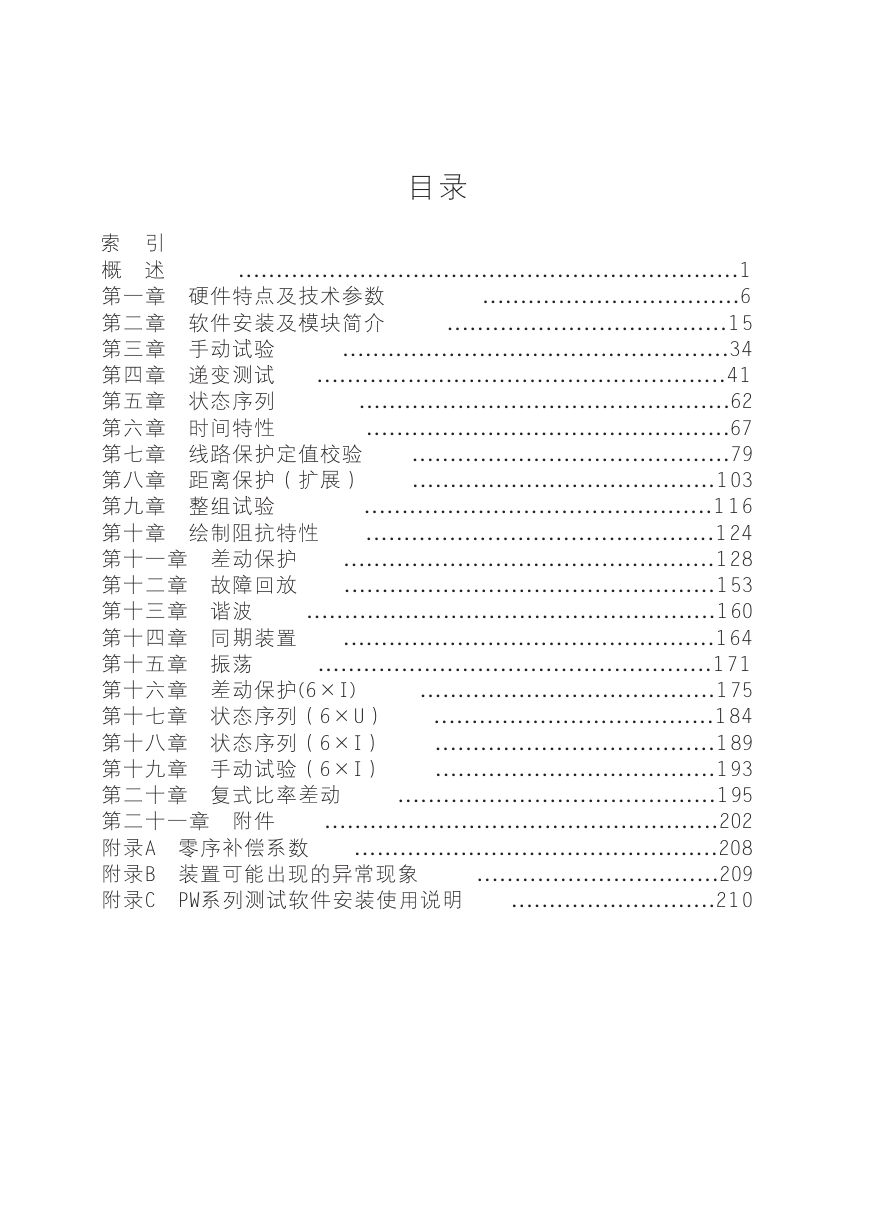

目录索引概述 ..................................................................1 第一章硬件特点及技术参数 ..................................6 第二章软件安装及模块简介 .....................................15 ...................................................34 第三章手动试验 ......................................................41 第四章递变测试第五章状态序列 .................................................62 ................................................67 第六章时间特性 ..........................................79 第七章线路保护定值校验第八章距离保护（扩展） ........................................103 ..............................................116 第九章整组试验第十章绘制阻抗特性 ..............................................124 .................................................128 第十一章差动保护 .................................................153 第十二章故障回放 ......................................................160 第十三章谐波 .................................................164 第十四章同期装置 ....................................................171 第十五章振荡第十六章差动保护(6×I) .......................................175 .....................................184 第十七章状态序列（6×U） .....................................189 第十八章状态序列（6×I）第十九章手动试验（6×I） .....................................193 第二十章复式比率差动 ..........................................195 ....................................................202 第二十一章附件附录A 零序补偿系数 ................................................208 ................................209 附录B 装置可能出现的异常现象附录C PW系列测试软件安装使用说明 ...........................210

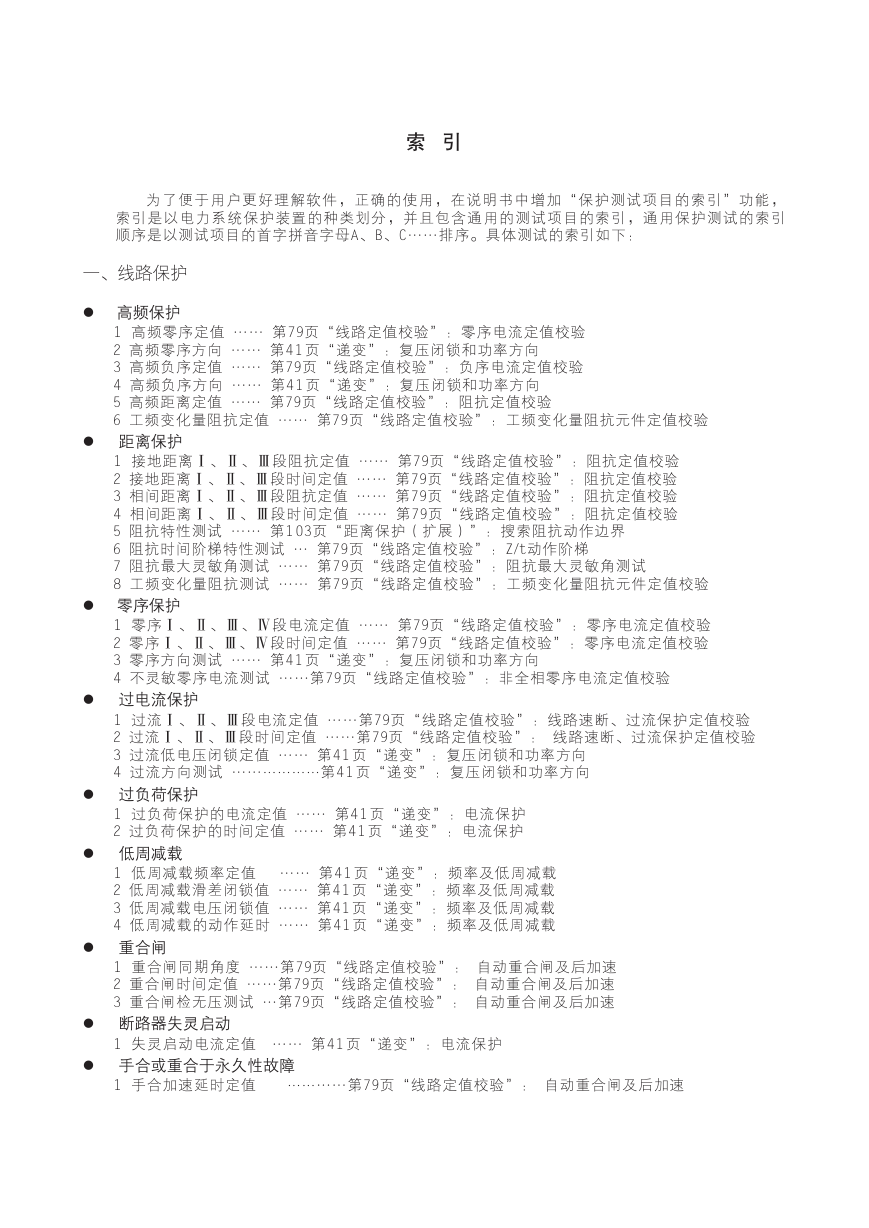

索引为了便于用户更好理解软件，正确的使用，在说明书中增加“保护测试项目的索引”功能，索引是以电力系统保护装置的种类划分，并且包含通用的测试项目的索引，通用保护测试的索引顺序是以测试项目的首字拼音字母A、B、C……排序。具体测试的索引如下：一、线路保护  高频保护 1 高频零序定值 …… 第79页“线路定值校验”：零序电流定值校验 2 高频零序方向 …… 第41页“递变”：复压闭锁和功率方向 3 高频负序定值 …… 第79页“线路定值校验”：负序电流定值校验 4 高频负序方向 …… 第41页“递变”：复压闭锁和功率方向 5 高频距离定值 …… 第79页“线路定值校验”：阻抗定值校验 6 工频变化量阻抗定值 …… 第79页“线路定值校验”：工频变化量阻抗元件定值校验  距离保护 1 接地距离Ⅰ、Ⅱ、Ⅲ段阻抗定值 …… 第79页“线路定值校验”：阻抗定值校验 2 接地距离Ⅰ、Ⅱ、Ⅲ段时间定值 …… 第79页“线路定值校验”：阻抗定值校验 3 相间距离Ⅰ、Ⅱ、Ⅲ段阻抗定值 …… 第79页“线路定值校验”：阻抗定值校验 4 相间距离Ⅰ、Ⅱ、Ⅲ段时间定值 …… 第79页“线路定值校验”：阻抗定值校验 5 阻抗特性测试 …… 第103页“距离保护（扩展）”：搜索阻抗动作边界 6 阻抗时间阶梯特性测试 … 第79页“线路定值校验”：Z/t动作阶梯 7 阻抗最大灵敏角测试 …… 第79页“线路定值校验”：阻抗最大灵敏角测试 8 工频变化量阻抗测试 …… 第79页“线路定值校验”：工频变化量阻抗元件定值校验  零序保护 1 零序Ⅰ、Ⅱ、Ⅲ、Ⅳ段电流定值 …… 第79页“线路定值校验”：零序电流定值校验 2 零序Ⅰ、Ⅱ、Ⅲ、Ⅳ段时间定值 …… 第79页“线路定值校验”：零序电流定值校验 3 零序方向测试 …… 第41页“递变”：复压闭锁和功率方向 4 不灵敏零序电流测试 ……第79页“线路定值校验”：非全相零序电流定值校验  过电流保护 1 过流Ⅰ、Ⅱ、Ⅲ段电流定值 ……第79页“线路定值校验”：线路速断、过流保护定值校验 2 过流Ⅰ、Ⅱ、Ⅲ段时间定值 ……第79页“线路定值校验”：线路速断、过流保护定值校验 3 过流低电压闭锁定值 …… 第41页“递变”：复压闭锁和功率方向 4 过流方向测试 ………………第41页“递变”：复压闭锁和功率方向  过负荷保护 1 过负荷保护的电流定值 …… 第41页“递变”：电流保护 2 过负荷保护的时间定值 …… 第41页“递变”：电流保护  低周减载 1 低周减载频率定值 …… 第41页“递变”：频率及低周减载 2 低周减载滑差闭锁值 …… 第41页“递变”：频率及低周减载 3 低周减载电压闭锁值 …… 第41页“递变”：频率及低周减载 4 低周减载的动作延时 …… 第41页“递变”：频率及低周减载  重合闸 1 重合闸同期角度 ……第79页“线路定值校验”：自动重合闸及后加速 2 重合闸时间定值 ……第79页“线路定值校验”：自动重合闸及后加速 3 重合闸检无压测试 …第79页“线路定值校验”：自动重合闸及后加速  断路器失灵启动 1 失灵启动电流定值 …… 第41页“递变”：电流保护  手合或重合于永久性故障 1 手合加速延时定值 …………第79页“线路定值校验”：自动重合闸及后加速

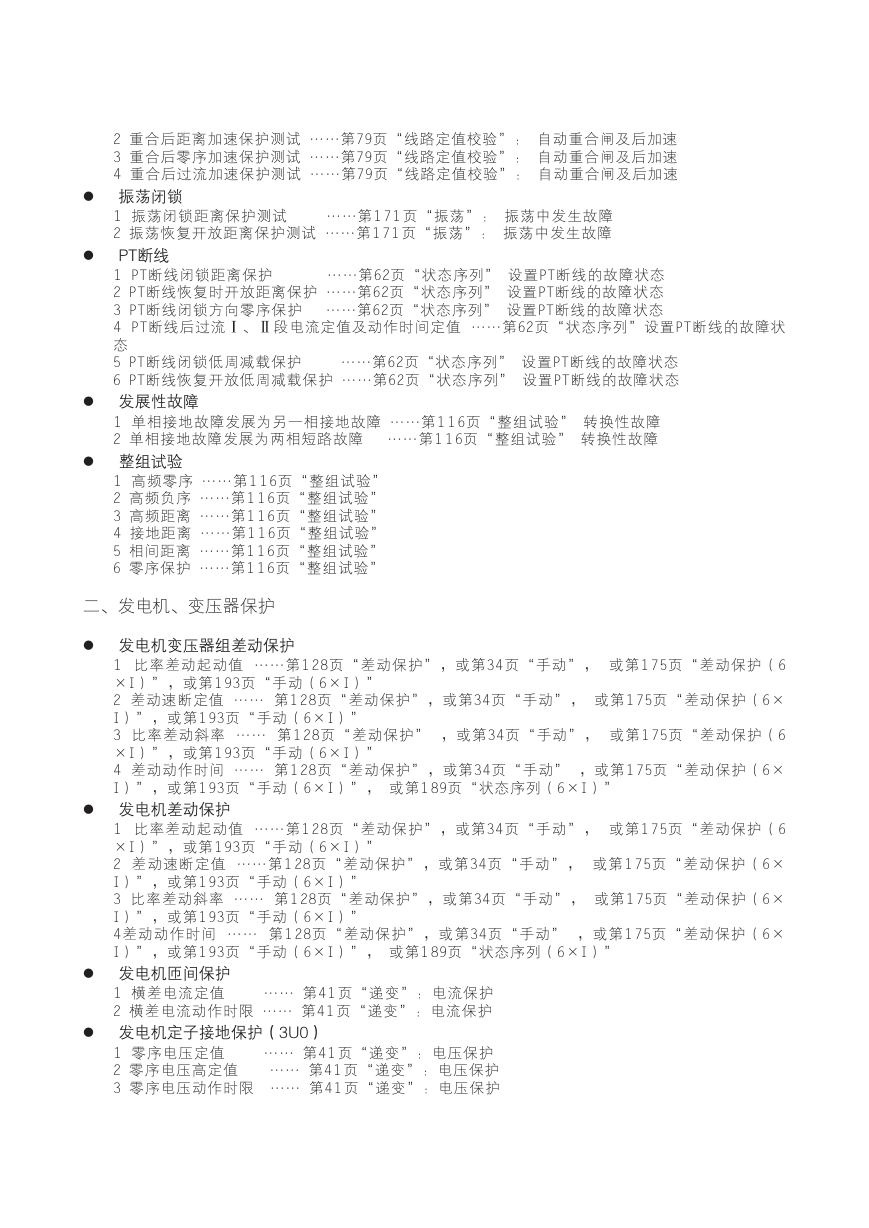

2 重合后距离加速保护测试 ……第79页“线路定值校验”：自动重合闸及后加速 3 重合后零序加速保护测试 ……第79页“线路定值校验”：自动重合闸及后加速 4 重合后过流加速保护测试 ……第79页“线路定值校验”：自动重合闸及后加速  振荡闭锁 1 振荡闭锁距离保护测试 ……第171页“振荡”：振荡中发生故障 2 振荡恢复开放距离保护测试 ……第171页“振荡”：振荡中发生故障  PT断线 1 PT断线闭锁距离保护 ……第62页“状态序列” 设置PT断线的故障状态 2 PT断线恢复时开放距离保护 ……第62页“状态序列” 设置PT断线的故障状态 3 PT断线闭锁方向零序保护 ……第62页“状态序列” 设置PT断线的故障状态 4 PT断线后过流Ⅰ、Ⅱ段电流定值及动作时间定值 ……第62页“状态序列”设置PT断线的故障状态 5 PT断线闭锁低周减载保护 ……第62页“状态序列” 设置PT断线的故障状态 6 PT断线恢复开放低周减载保护 ……第62页“状态序列” 设置PT断线的故障状态  发展性故障 1 单相接地故障发展为另一相接地故障 ……第116页“整组试验” 转换性故障 2 单相接地故障发展为两相短路故障 ……第116页“整组试验” 转换性故障  整组试验 1 高频零序 ……第116页“整组试验” 2 高频负序 ……第116页“整组试验” 3 高频距离 ……第116页“整组试验” 4 接地距离 ……第116页“整组试验” 5 相间距离 ……第116页“整组试验” 6 零序保护 ……第116页“整组试验” 二、发电机、变压器保护  发电机变压器组差动保护 1 比率差动起动值 ……第128页“差动保护”，或第34页“手动”，或第175页“差动保护（6 ×I）”，或第193页“手动（6×I）” 2 差动速断定值 …… 第128页“差动保护”，或第34页“手动”，或第175页“差动保护（6× I）”，或第193页“手动（6×I）” 3 比率差动斜率 …… 第128页“差动保护” ，或第34页“手动”，或第175页“差动保护（6 ×I）”，或第193页“手动（6×I）” 4 差动动作时间 …… 第128页“差动保护”，或第34页“手动” ，或第175页“差动保护（6× I）”，或第193页“手动（6×I）”，或第189页“状态序列（6×I）”  发电机差动保护 1 比率差动起动值 ……第128页“差动保护”，或第34页“手动”，或第175页“差动保护（6 ×I）”，或第193页“手动（6×I）” 2 差动速断定值 ……第128页“差动保护”，或第34页“手动”，或第175页“差动保护（6× I）”，或第193页“手动（6×I）” 3 比率差动斜率 …… 第128页“差动保护”，或第34页“手动”，或第175页“差动保护（6× I）”，或第193页“手动（6×I）” 4差动动作时间 …… 第128页“差动保护”，或第34页“手动” ，或第175页“差动保护（6× I）”，或第193页“手动（6×I）”，或第189页“状态序列（6×I）”  发电机匝间保护 1 横差电流定值 …… 第41页“递变”：电流保护 2 横差电流动作时限 …… 第41页“递变”：电流保护  发电机定子接地保护（3U0） 1 零序电压定值 …… 第41页“递变”：电压保护 2 零序电压高定值 …… 第41页“递变”：电压保护 3 零序电压动作时限 …… 第41页“递变”：电压保护

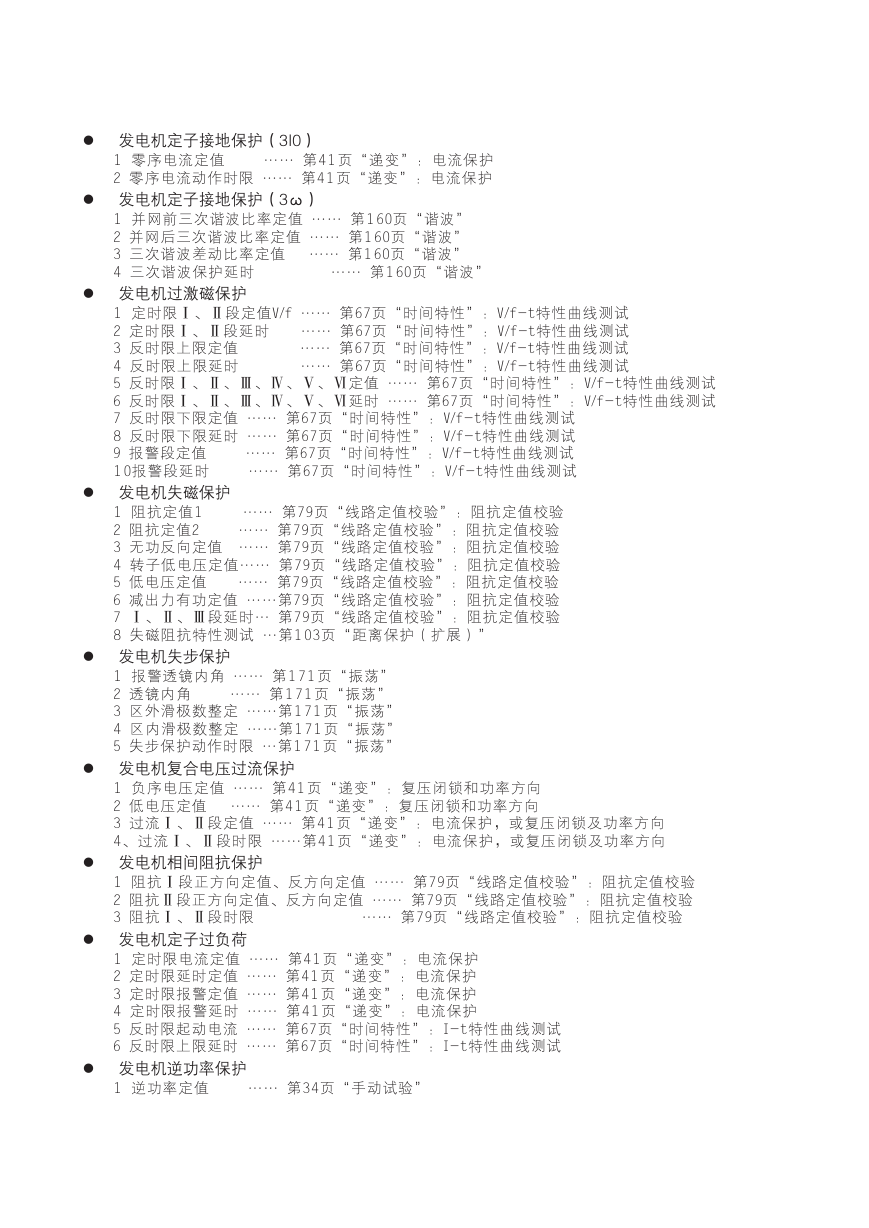

 发电机定子接地保护（3I0） 1 零序电流定值 …… 第41页“递变”：电流保护 2 零序电流动作时限 …… 第41页“递变”：电流保护  发电机定子接地保护（3ω） 1 并网前三次谐波比率定值 …… 第160页“谐波” 2 并网后三次谐波比率定值 …… 第160页“谐波” 3 三次谐波差动比率定值 …… 第160页“谐波” 4 三次谐波保护延时 …… 第160页“谐波”  发电机过激磁保护 1 定时限Ⅰ、Ⅱ段定值V/f …… 第67页“时间特性”：V/f-t特性曲线测试 2 定时限Ⅰ、Ⅱ段延时 …… 第67页“时间特性”：V/f-t特性曲线测试 3 反时限上限定值 …… 第67页“时间特性”：V/f-t特性曲线测试 4 反时限上限延时 …… 第67页“时间特性”：V/f-t特性曲线测试 5 反时限Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ定值 …… 第67页“时间特性”：V/f-t特性曲线测试 6 反时限Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ延时 …… 第67页“时间特性”：V/f-t特性曲线测试 7 反时限下限定值 …… 第67页“时间特性”：V/f-t特性曲线测试 8 反时限下限延时 …… 第67页“时间特性”：V/f-t特性曲线测试 9 报警段定值 …… 第67页“时间特性”：V/f-t特性曲线测试 10报警段延时 …… 第67页“时间特性”：V/f-t特性曲线测试  发电机失磁保护 1 阻抗定值1 …… 第79页“线路定值校验”：阻抗定值校验 2 阻抗定值2 …… 第79页“线路定值校验”：阻抗定值校验 3 无功反向定值 …… 第79页“线路定值校验”：阻抗定值校验 4 转子低电压定值…… 第79页“线路定值校验”：阻抗定值校验 5 低电压定值 …… 第79页“线路定值校验”：阻抗定值校验 6 减出力有功定值 ……第79页“线路定值校验”：阻抗定值校验 7 Ⅰ、Ⅱ、Ⅲ段延时… 第79页“线路定值校验”：阻抗定值校验 8 失磁阻抗特性测试 …第103页“距离保护（扩展）”  发电机失步保护 1 报警透镜内角 …… 第171页“振荡” 2 透镜内角 …… 第171页“振荡” 3 区外滑极数整定 ……第171页“振荡” 4 区内滑极数整定 ……第171页“振荡” 5 失步保护动作时限 …第171页“振荡”  发电机复合电压过流保护 1 负序电压定值 …… 第41页“递变”：复压闭锁和功率方向 2 低电压定值 …… 第41页“递变”：复压闭锁和功率方向 3 过流Ⅰ、Ⅱ段定值 …… 第41页“递变”：电流保护，或复压闭锁及功率方向 4、过流Ⅰ、Ⅱ段时限 ……第41页“递变”：电流保护，或复压闭锁及功率方向  发电机相间阻抗保护 1 阻抗Ⅰ段正方向定值、反方向定值 …… 第79页“线路定值校验”：阻抗定值校验 2 阻抗Ⅱ段正方向定值、反方向定值 …… 第79页“线路定值校验”：阻抗定值校验 3 阻抗Ⅰ、Ⅱ段时限 …… 第79页“线路定值校验”：阻抗定值校验  发电机定子过负荷 1 定时限电流定值 …… 第41页“递变”：电流保护 2 定时限延时定值 …… 第41页“递变”：电流保护 3 定时限报警定值 …… 第41页“递变”：电流保护 4 定时限报警延时 …… 第41页“递变”：电流保护 5 反时限起动电流 …… 第67页“时间特性”：I-t特性曲线测试 6 反时限上限延时 …… 第67页“时间特性”：I-t特性曲线测试  发电机逆功率保护 1 逆功率定值 …… 第34页“手动试验”

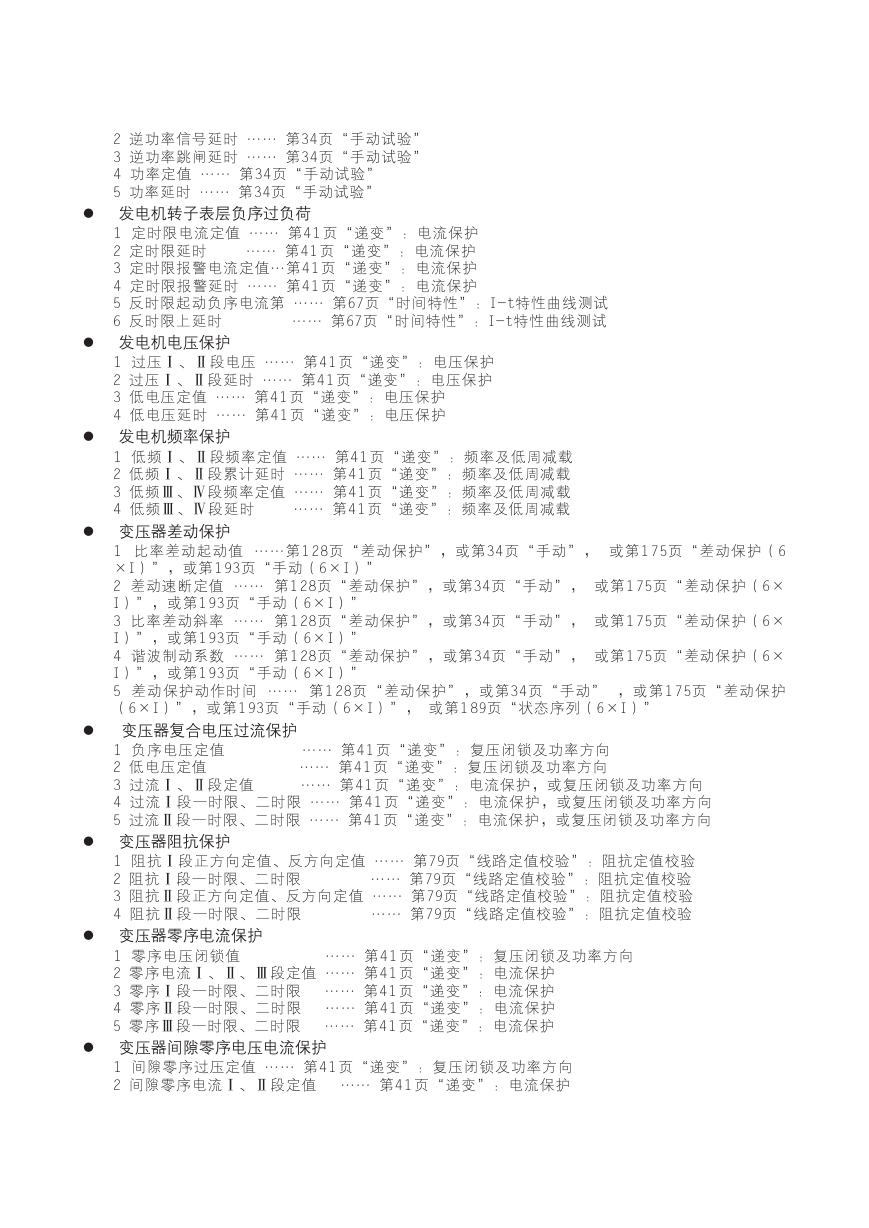

2 逆功率信号延时 …… 第34页“手动试验” 3 逆功率跳闸延时 …… 第34页“手动试验” 4 功率定值 …… 第34页“手动试验” 5 功率延时 …… 第34页“手动试验”  发电机转子表层负序过负荷 1 定时限电流定值 …… 第41页“递变”：电流保护 2 定时限延时 …… 第41页“递变”：电流保护 3 定时限报警电流定值…第41页“递变”：电流保护 4 定时限报警延时 …… 第41页“递变”：电流保护 5 反时限起动负序电流第 …… 第67页“时间特性”：I-t特性曲线测试 6 反时限上延时 …… 第67页“时间特性”：I-t特性曲线测试  发电机电压保护 1 过压Ⅰ、Ⅱ段电压 …… 第41页“递变”：电压保护 2 过压Ⅰ、Ⅱ段延时 …… 第41页“递变”：电压保护 3 低电压定值 …… 第41页“递变”：电压保护 4 低电压延时 …… 第41页“递变”：电压保护  发电机频率保护 1 低频Ⅰ、Ⅱ段频率定值 …… 第41页“递变”：频率及低周减载 2 低频Ⅰ、Ⅱ段累计延时 …… 第41页“递变”：频率及低周减载 3 低频Ⅲ、Ⅳ段频率定值 …… 第41页“递变”：频率及低周减载 4 低频Ⅲ、Ⅳ段延时 …… 第41页“递变”：频率及低周减载  变压器差动保护 1 比率差动起动值 ……第128页“差动保护”，或第34页“手动”，或第175页“差动保护（6 ×I）”，或第193页“手动（6×I）” 2 差动速断定值 …… 第128页“差动保护”，或第34页“手动”，或第175页“差动保护（6× I）”，或第193页“手动（6×I）” 3 比率差动斜率 …… 第128页“差动保护”，或第34页“手动”，或第175页“差动保护（6× I）”，或第193页“手动（6×I）” 4 谐波制动系数 …… 第128页“差动保护”，或第34页“手动”，或第175页“差动保护（6× I）”，或第193页“手动（6×I）” 5 差动保护动作时间 …… 第128页“差动保护”，或第34页“手动” ，或第175页“差动保护（6×I）”，或第193页“手动（6×I）”，或第189页“状态序列（6×I）”  变压器复合电压过流保护 1 负序电压定值 …… 第41页“递变”：复压闭锁及功率方向 2 低电压定值 …… 第41页“递变”：复压闭锁及功率方向 3 过流Ⅰ、Ⅱ段定值 …… 第41页“递变”：电流保护，或复压闭锁及功率方向 4 过流Ⅰ段一时限、二时限 …… 第41页“递变”：电流保护，或复压闭锁及功率方向 5 过流Ⅱ段一时限、二时限 …… 第41页“递变”：电流保护，或复压闭锁及功率方向  变压器阻抗保护 1 阻抗Ⅰ段正方向定值、反方向定值 …… 第79页“线路定值校验”：阻抗定值校验 2 阻抗Ⅰ段一时限、二时限 …… 第79页“线路定值校验”：阻抗定值校验 3 阻抗Ⅱ段正方向定值、反方向定值 …… 第79页“线路定值校验”：阻抗定值校验 4 阻抗Ⅱ段一时限、二时限 …… 第79页“线路定值校验”：阻抗定值校验  变压器零序电流保护 1 零序电压闭锁值 …… 第41页“递变”：复压闭锁及功率方向 2 零序电流Ⅰ、Ⅱ、Ⅲ段定值 …… 第41页“递变”：电流保护 3 零序Ⅰ段一时限、二时限 …… 第41页“递变”：电流保护 4 零序Ⅱ段一时限、二时限 …… 第41页“递变”：电流保护 5 零序Ⅲ段一时限、二时限 …… 第41页“递变”：电流保护  变压器间隙零序电压电流保护 1 间隙零序过压定值 …… 第41页“递变”：复压闭锁及功率方向 2 间隙零序电流Ⅰ、Ⅱ段定值 …… 第41页“递变”：电流保护
