利用 NE555 产生 300KHz 的方波 姓名：郭昕航 班级：09 电气一 

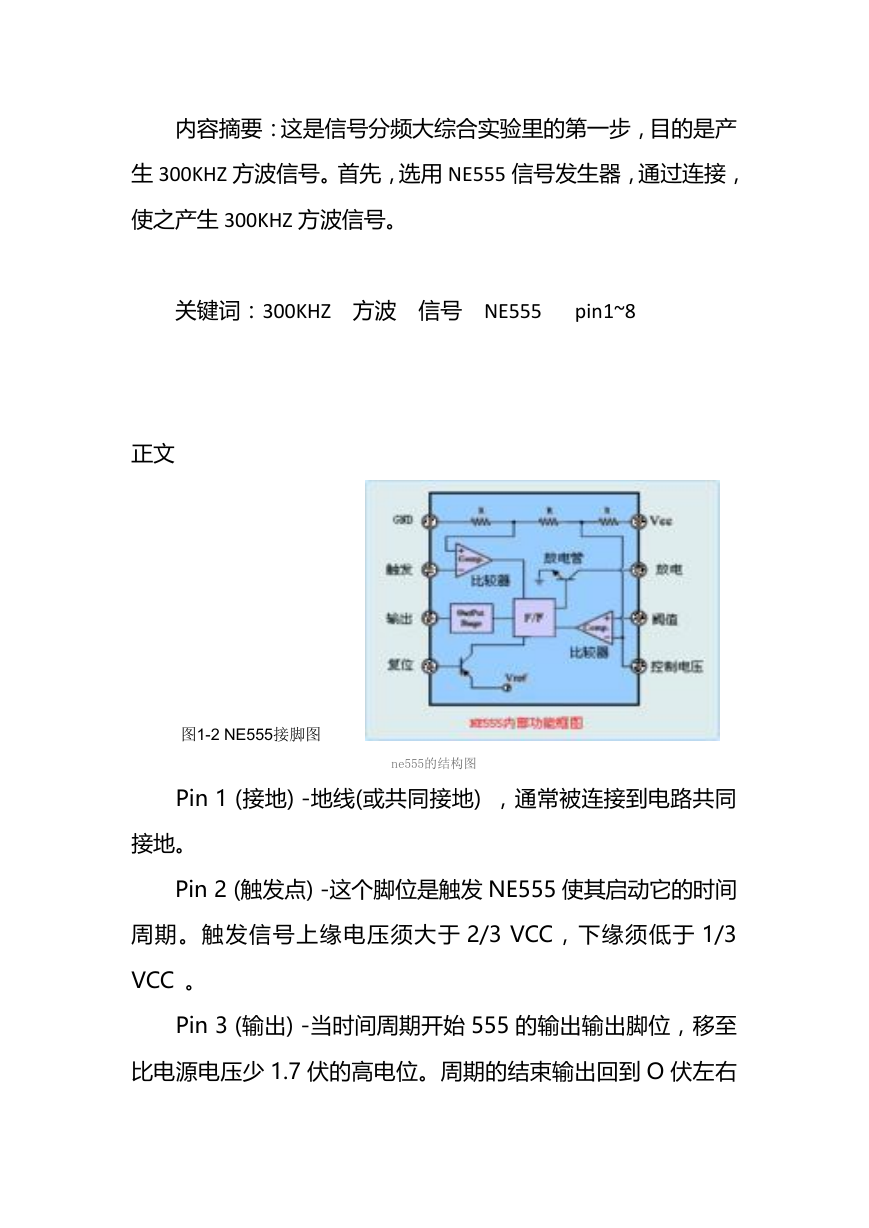

内容摘要：这是信号分频大综合实验里的第一步，目的是产 生 300KHZ 方波信号。首先，选用 NE555 信号发生器，通过连接， 使之产生 300KHZ 方波信号。 关键词：300KHZ 方波 信号 NE555 pin1~8 正文 图1-2 NE555接脚图 ne555的结构图 Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同 接地。 Pin 2 (触发点) -这个脚位是触发 NE555 使其启动它的时间 周期。触发信号上缘电压须大于 2/3 VCC，下缘须低于 1/3 VCC 。 Pin 3 (输出) -当时间周期开始 555 的输出输出脚位，移至 比电源电压少 1.7 伏的高电位。周期的结束输出回到 O 伏左右 

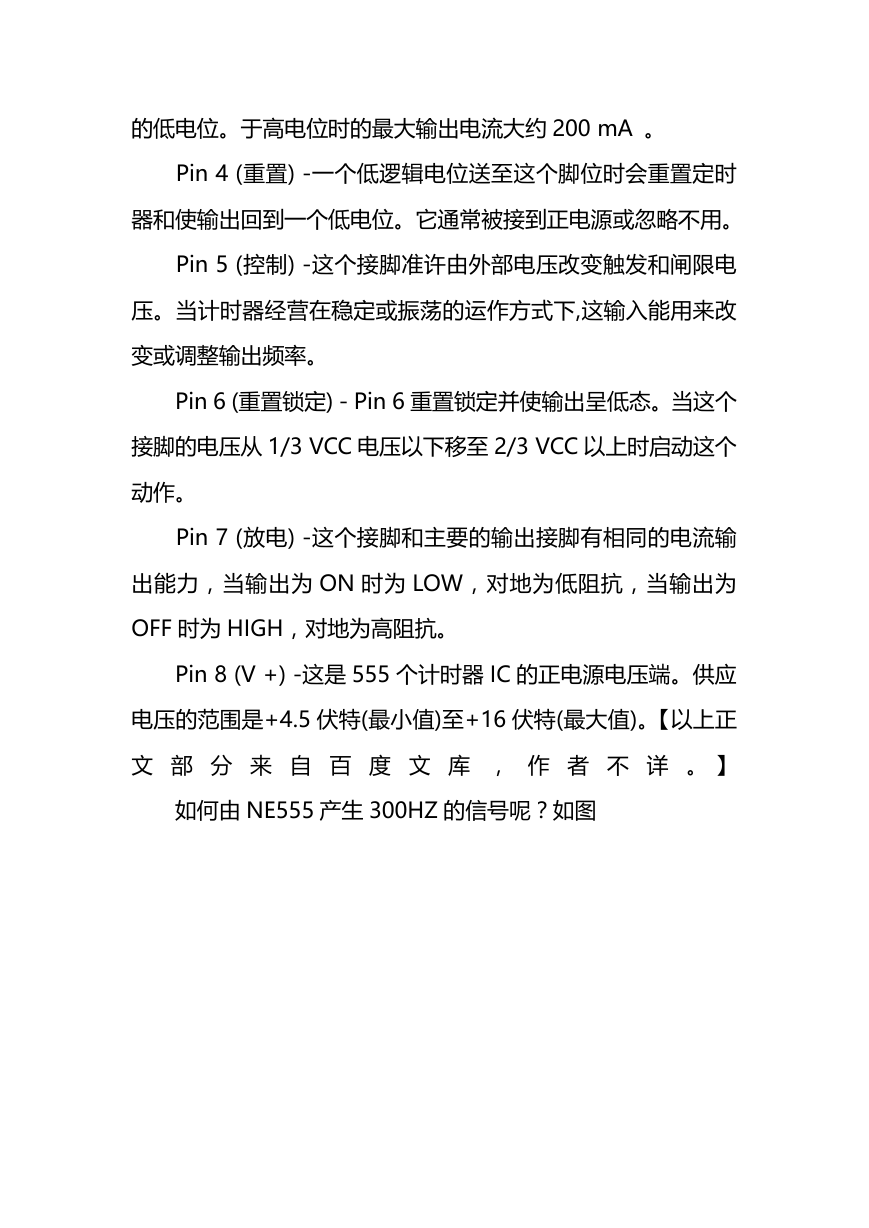

的低电位。于高电位时的最大输出电流大约 200 mA 。 Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时 器和使输出回到一个低电位。它通常被接到正电源或忽略不用。 Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电 压。当计时器经营在稳定或振荡的运作方式下,这输入能用来改 变或调整输出频率。 Pin 6 (重置锁定) - Pin 6 重置锁定并使输出呈低态。当这个 接脚的电压从 1/3 VCC 电压以下移至 2/3 VCC 以上时启动这个 动作。 Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输 出能力，当输出为 ON 时为 LOW，对地为低阻抗，当输出为 OFF 时为 HIGH，对地为高阻抗。 Pin 8 (V +) -这是 555 个计时器 IC 的正电源电压端。供应 电压的范围是+4.5 伏特(最小值)至+16 伏特(最大值)。【以上正 文 部 分 来 自 百 度 文 库 ， 作 者 不 详 。 】 如何由 NE555 产生 300HZ 的信号呢？如图 

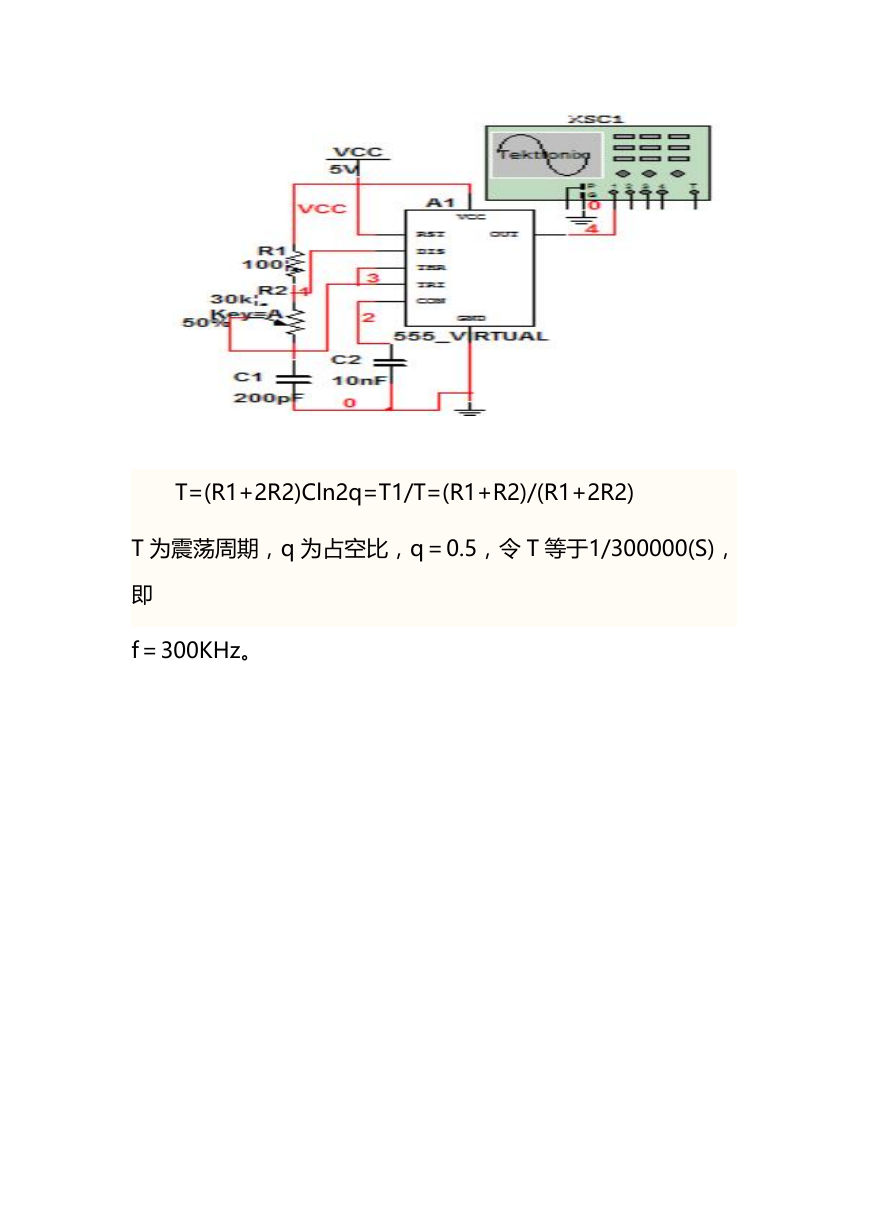

T=(R1+2R2)Cln2q=T1/T=(R1+R2)/(R1+2R2) T 为震荡周期，q 为占空比，q＝0.5，令 T 等于1/300000(S)， 即 f＝300KHz。
