松下数码摄像机-AG-HPX255说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：3.70M 资料格式：pdf 举报版权申诉

第1页 / 共32页

第2页 / 共32页

第3页 / 共32页

第4页 / 共32页

第5页 / 共32页

第6页 / 共32页

第7页 / 共32页

第8页 / 共32页

請先閱讀本節！

警告

注意事項

緊急處理方法

操作概述

使用之前

操作預防措施

使用注意事項

附件

選購件

部件描述

左側視圖

頂部和右側

正面和背面

遙控

準備工作

為電池充電

充電

電源

使用電池

使用AC 適配器

調整手帶

連接背帶

拆卸和安裝鏡頭罩

拆卸和安裝鏡頭蓋

安裝眼罩

遙控

插入電池

遙控設置

開啟/關閉攝影機

設置日曆

給內置電池充電

功能表

設定功能表的基本操作

使用功能表

初始化菜單設置

設置功能表結構

參考

規格

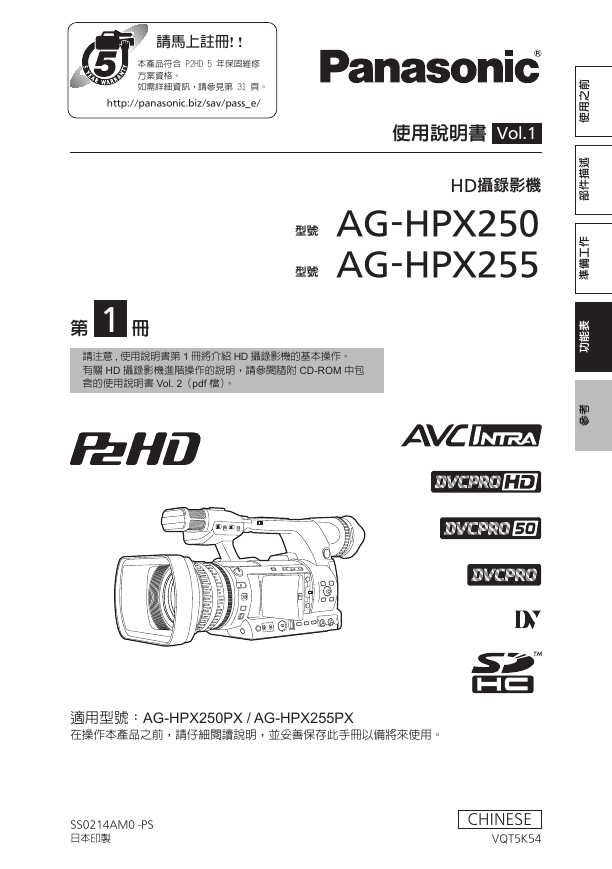

使用說明書 Vol.1 HD攝錄影機型號 AG-HPX250 型號 AG-HPX255 第 1 冊請注意 , 使用說明書第 1 冊將介紹 HD 攝錄影機的基本操作。有關 HD 攝錄影機進階操作的說明，請參閱隨附 CD-ROM 中包含的使用說明書 Vol. 2（pdf 檔）。前之用使述描件部作工備準表能功考參適用型號：AG-HPX250PX / AG-HPX255PX 在操作本產品之前，請仔細閱讀說明，並妥善保存此手冊以備將來使用。 SS0214AM0 -PS 日本印製 CHINESE VQT5K54 請馬上註冊! !http://panasonic.biz/sav/pass_e/本產品符合 P2HD 5 年保固維修方案資格。如需詳細資訊，請參見第 31 頁。

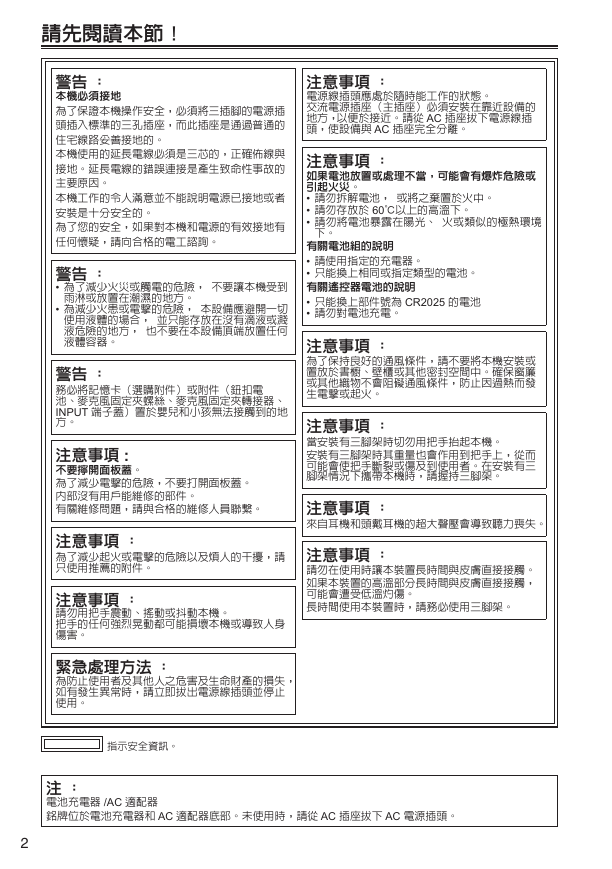

請先閱讀本節！警告：本機必須接地為了保證本機操作安全，必須將三插腳的電源插頭插入標準的三孔插座，而此插座是通過普通的住宅線路妥善接地的。本機使用的延長電線必須是三芯的，正確佈線與接地。延長電線的錯誤連接是產生致命性事故的主要原因。本機工作的令人滿意並不能說明電源已接地或者安裝是十分安全的。為了您的安全，如果對本機和電源的有效接地有任何懷疑，請向合格的電工諮詢。警告： • 為了減少火災或觸電的危險，不要讓本機受到雨淋或放置在潮濕的地方。 • 為減少火患或電擊的危險，本設備應避開一切使用液體的場合，並只能存放在沒有滴液或濺液危險的地方，也不要在本設備頂端放置任何液體容器。警告：務必將記憶卡（選購附件）或附件（鈕扣電池、麥克風固定夾螺絲、麥克風固定夾轉接器、 INPUT 端子蓋）置於嬰兒和小孩無法接觸到的地方。注意事項 : 不要擰開面板蓋。為了減少電擊的危險，不要打開面板蓋。內部沒有用戶能維修的部件。有關維修問題，請與合格的維修人員聯繫。注意事項：為了減少起火或電擊的危險以及煩人的干擾，請只使用推薦的附件。注意事項：請勿用把手震動、搖動或抖動本機。把手的任何強烈晃動都可能損壞本機或導致人身傷害。緊急處理方法：為防止使用者及其他人之危害及生命財產的損失，如有發生異常時，請立即拔出電源線插頭並停止使用。指示安全資訊。注意事項：電源線插頭應處於隨時能工作的狀態。交流電源插座（主插座）必須安裝在靠近設備的地方，以便於接近。請從 AC 插座拔下電源線插頭，使設備與 AC 插座完全分離。注意事項：如果電池放置或處理不當，可能會有爆炸危險或引起火災。 • 請勿拆解電池，或將之棄置於火中。 • 請勿存放於 60℃以上的高溫下。 • 請勿將電池暴露在陽光、火或類似的極熱環境下。有關電池組的說明 • 請使用指定的充電器。 • 只能換上相同或指定類型的電池。有關遙控器電池的說明 • 只能換上部件號為 CR2025 的電池 • 請勿對電池充電。注意事項：為了保持良好的通風條件，請不要將本機安裝或置放於書櫥、壁櫃或其他密封空間中。確保窗簾或其他織物不會阻礙通風條件，防止因過熱而發生電擊或起火。注意事項：當安裝有三腳架時切勿用把手抬起本機。安裝有三腳架時其重量也會作用到把手上，從而可能會使把手斷裂或傷及到使用者。在安裝有三腳架情況下攜帶本機時，請握持三腳架。注意事項：來自耳機和頭戴耳機的超大聲壓會導致聽力喪失。注意事項：請勿在使用時讓本裝置長時間與皮膚直接接觸。如果本裝置的高溫部分長時間與皮膚直接接觸，可能會遭受低溫灼傷。長時間使用本裝置時，請務必使用三腳架。注：電池充電器 /AC 適配器銘牌位於電池充電器和 AC 適配器底部。未使用時，請從 AC 插座拔下 AC 電源插頭。 2

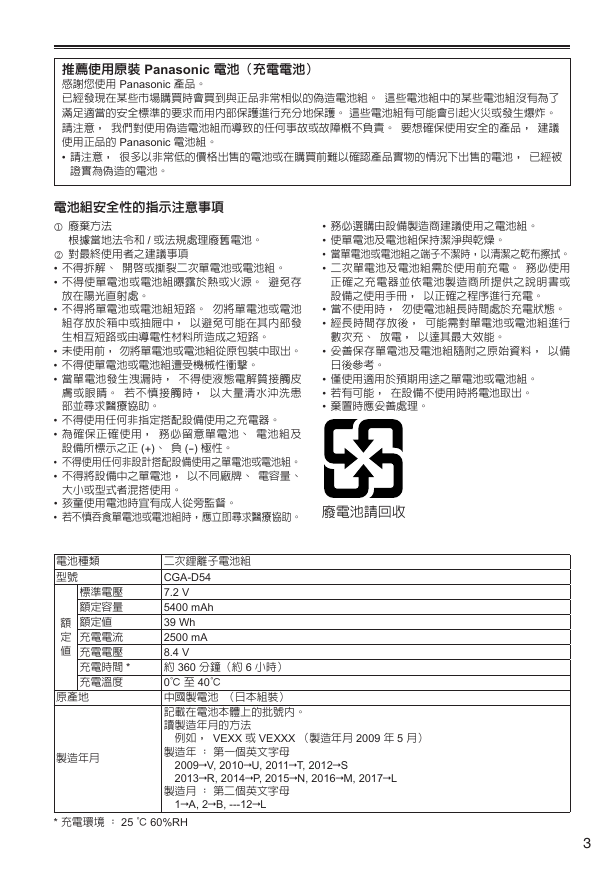

推薦使用原裝 Panasonic 電池（充電電池）感謝您使用 Panasonic 產品。已經發現在某些市場購買時會買到與正品非常相似的偽造電池組。這些電池組中的某些電池組沒有為了滿足適當的安全標準的要求而用內部保護進行充分地保護。這些電池組有可能會引起火災或發生爆炸。請注意，我們對使用偽造電池組而導致的任何事故或故障概不負責。要想確保使用安全的產品，建議使用正品的 Panasonic 電池組。 • 請注意，很多以非常低的價格出售的電池或在購買前難以確認產品實物的情況下出售的電池，已經被證實為偽造的電池。電池組安全性的指示注意事項  廢棄方法根據當地法令和 / 或法規處理廢舊電池。  對最終使用者之建議事項 • 不得拆解、開啟或撕裂二次單電池或電池組。 • 不得使單電池或電池組曝露於熱或火源。避免存放在陽光直射處。 • 不得將單電池或電池組短路。勿將單電池或電池組存放於箱中或抽屜中，以避免可能在其內部發生相互短路或由導電性材料所造成之短路。 • 未使用前，勿將單電池或電池組從原包裝中取出。 • 不得使單電池或電池組遭受機械性衝擊。 • 當單電池發生洩漏時，不得使液態電解質接觸皮膚或眼睛。若不慎接觸時，以大量清水沖洗患部並尋求醫療協助。 • 不得使用任何非指定搭配設備使用之充電器。 • 為確保正確使用，務必留意單電池、電池組及設備所標示之正 (+)、負 (-) 極性。 • 不得使用任何非設計搭配設備使用之單電池或電池組。 • 不得將設備中之單電池，以不同廠牌、電容量、 • 務必選購由設備製造商建議使用之電池組。 • 使單電池及電池組保持潔淨與乾燥。 • 當單電池或電池組之端子不潔時，以清潔之乾布擦拭。 • 二次單電池及電池組需於使用前充電。務必使用正確之充電器並依電池製造商所提供之說明書或設備之使用手冊，以正確之程序進行充電。 • 當不使用時，勿使電池組長時間處於充電狀態。 • 經長時間存放後，可能需對單電池或電池組進行數次充、放電，以達其最大效能。 • 妥善保存單電池及電池組隨附之原始資料，以備日後參考。 • 僅使用適用於預期用途之單電池或電池組。 • 若有可能，在設備不使用時將電池取出。 • 棄置時應妥善處理。大小或型式者混搭使用。 • 孩童使用電池時宜有成人從旁監督。 • 若不慎吞食單電池或電池組時，應立即尋求醫療協助。廢電池請回收電池種類型號額定值標準電壓額定容量額定值充電電流充電電壓充電時間 * 充電溫度原產地製造年月二次鋰離子電池組 CGA-D54 7.2 V 5400 mAh 39 Wh 2500 mA 8.4 V 約 360 分鐘（約 6 小時） 0℃ 至 40℃ 中國製電池（日本組裝）記載在電池本體上的批號內。讀製造年月的方法　例如， VEXX 或 VEXXX （製造年月 2009 年 5 月）製造年：第一個英文字母　2009V, 2010U, 2011T, 2012S 　2013R, 2014P, 2015N, 2016M, 2017L 製造月：第二個英文字母　1A, 2B, ---12L * 充電環境： 25 ℃ 60%RH 3

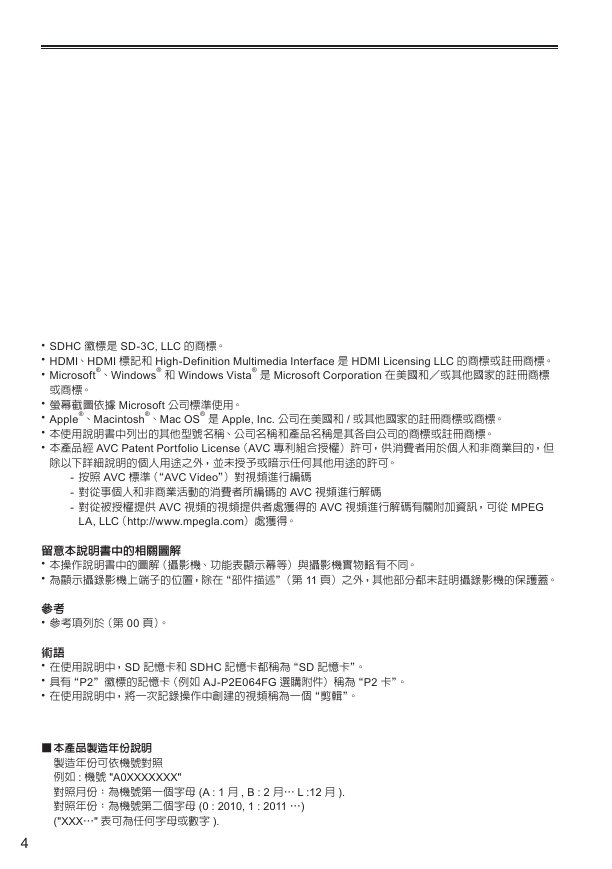

• SDHC 徽標是 SD-3C, LLC 的商標。 • HDMI、HDMI 標記和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商標或註冊商標。 • Microsoft® 、Windows® 和 Windows Vista® 是 Microsoft Corporation 在美國和／或其他國家的註冊商標或商標。、Macintosh® • 螢幕截圖依據 Microsoft 公司標準使用。 • Apple® • 本使用說明書中列出的其他型號名稱、公司名稱和產品名稱是其各自公司的商標或註冊商標。 • 本產品經 AVC Patent Portfolio License（AVC 專利組合授權）許可，供消費者用於個人和非商業目的，但、Mac OS® 是 Apple, Inc. 公司在美國和 / 或其他國家的註冊商標或商標。除以下詳細說明的個人用途之外，並未授予或暗示任何其他用途的許可。 - 按照 AVC 標準（“AVC Video”）對視頻進行編碼 - 對從事個人和非商業活動的消費者所編碼的 AVC 視頻進行解碼 - 對從被授權提供 AVC 視頻的視頻提供者處獲得的 AVC 視頻進行解碼有關附加資訊，可從 MPEG LA, LLC（http://www.mpegla.com）處獲得。留意本說明書中的相關圖解 • 本操作說明書中的圖解（攝影機、功能表顯示幕等）與攝影機實物略有不同。 • 為顯示攝錄影機上端子的位置，除在“部件描述”（第 11 頁）之外，其他部分都未註明攝錄影機的保護蓋。參考 • 參考項列於（第 00 頁）。術語 • 在使用說明中，SD 記憶卡和 SDHC 記憶卡都稱為“SD 記憶卡”。 • 具有“P2”徽標的記憶卡（例如 AJ-P2E064FG 選購附件）稱為“P2 卡”。 • 在使用說明中，將一次記錄操作中創建的視頻稱為一個“剪輯”。 ■ 本產品製造年份說明製造年份可依機號對照例如 : 機號 "A0XXXXXXX" 對照月份：為機號第一個字母 (A : 1 月 , B : 2 月… L :12 月 ). 對照年份：為機號第二個字母 (0 : 2010, 1 : 2011 …) ("XXX…" 表可為任何字母或數字 ). 4

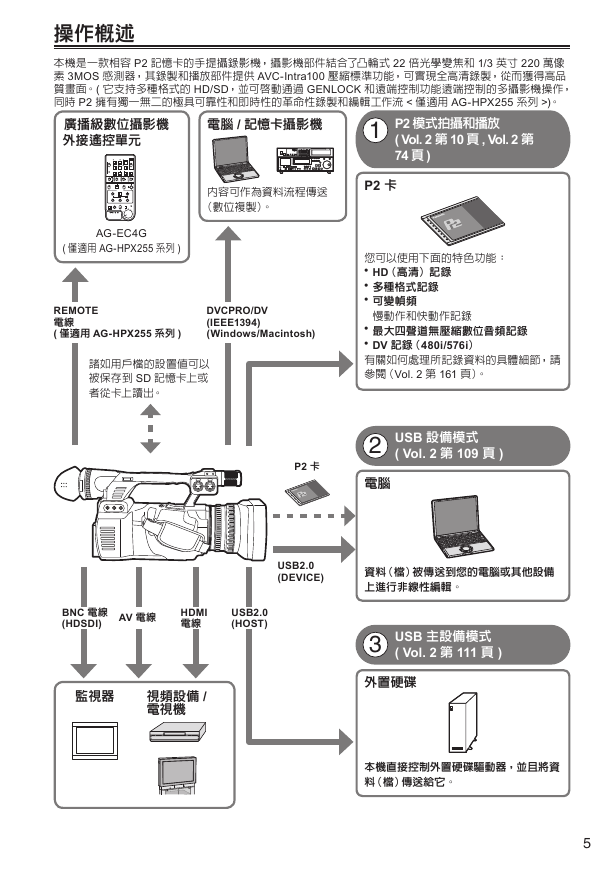

操作概述本機是一款相容 P2 記憶卡的手提攝錄影機，攝影機部件結合了凸輪式 22 倍光學變焦和 1/3 英寸 220 萬像素 3MOS 感測器，其錄製和播放部件提供 AVC-Intra100 壓縮標準功能，可實現全高清錄製，從而獲得高品質畫面。( 它支持多種格式的 HD/SD，並可啟動通過 GENLOCK 和遠端控制功能遠端控制的多攝影機操作，同時 P2 擁有獨一無二的極具可靠性和即時性的革命性錄製和編輯工作流 < 僅適用 AG-HPX255 系列 >)。廣播級數位攝影機外接遙控單元電腦 / 記憶卡攝影機 1 P2 模式拍攝和播放 ( Vol. 2 第 10 頁 , Vol. 2 第 74 頁 ) 內容可作為資料流程傳送（數位複製）。 P2 卡 AG-EC4G ( 僅適用 AG-HPX255 系列 ) REMOTE 電線 ( 僅適用 AG-HPX255 系列 ) DVCPRO/DV (IEEE1394) (Windows/Macintosh) 諸如用戶檔的設置值可以被保存到 SD 記憶卡上或者從卡上讀出。您可以使用下面的特色功能： • HD（高清）記錄 • 多種格式記錄 • 可變幀頻慢動作和快動作記錄 • 最大四聲道無壓縮數位音頻記錄 • DV 記錄（480i/576i）有關如何處理所記錄資料的具體細節，請參閱（Vol. 2 第 161 頁）。 P2 卡 2 USB 設備模式 ( Vol. 2 第 109 頁 ) 電腦 USB2.0 (DEVICE) 資料（檔）被傳送到您的電腦或其他設備上進行非線性編輯。 BNC 電線 (HDSDI) AV 電線 HDMI 電線 USB2.0 (HOST) 監視器視頻設備 / 電視機 3 USB 主設備模式 ( Vol. 2 第 111 頁 ) 外置硬碟本機直接控制外置硬碟驅動器，並且將資料（檔）傳送給它。 5

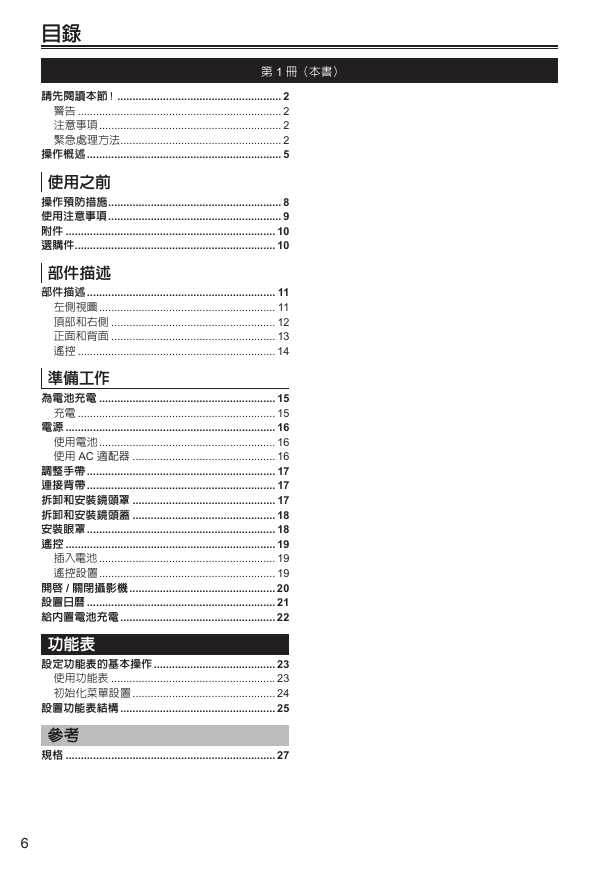

目錄第 1 冊（本書）請先閱讀本節！ ...................................................... 2 警告 ................................................................... 2 注意事項 ............................................................ 2 緊急處理方法 ..................................................... 2 操作概述 ................................................................ 5 使用之前操作預防措施 ......................................................... 8 使用注意事項 ......................................................... 9 附件 ..................................................................... 10 選購件 .................................................................. 10 部件描述部件描述 .............................................................. 11 左側視圖 .......................................................... 11 頂部和右側 ...................................................... 12 正面和背面 ...................................................... 13 遙控 ................................................................. 14 準備工作為電池充電 .......................................................... 15 充電 ................................................................. 15 電源 ..................................................................... 16 使用電池 .......................................................... 16 使用 AC 適配器 ............................................... 16 調整手帶 .............................................................. 17 連接背帶 .............................................................. 17 拆卸和安裝鏡頭罩 ............................................... 17 拆卸和安裝鏡頭蓋 ............................................... 18 安裝眼罩 .............................................................. 18 遙控 ..................................................................... 19 插入電池 .......................................................... 19 遙控設置 .......................................................... 19 開啟 / 關閉攝影機 ................................................ 20 設置日曆 .............................................................. 21 給內置電池充電 ................................................... 22 功能表設定功能表的基本操作 ........................................ 23 使用功能表 ...................................................... 23 初始化菜單設置 ............................................... 24 設置功能表結構 ................................................... 25 參考規格 ..................................................................... 27 6

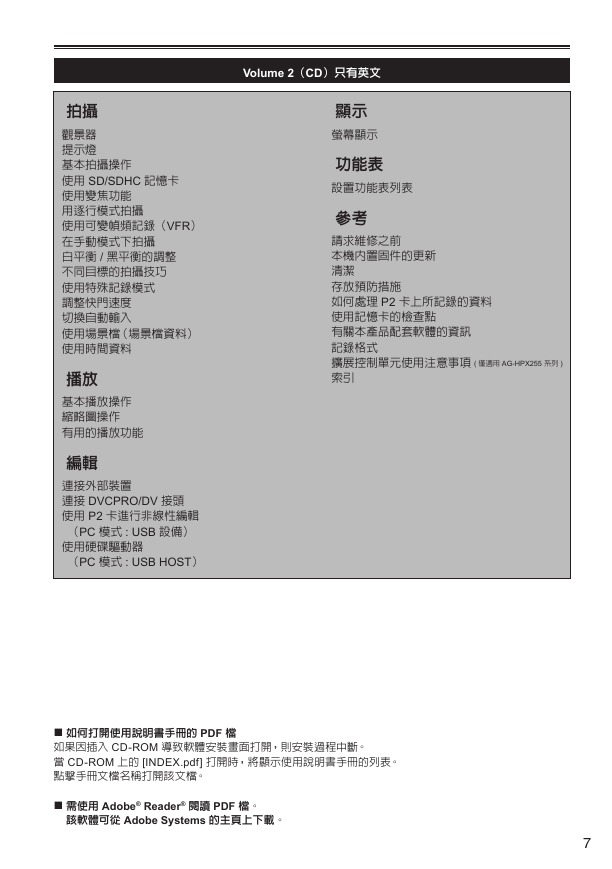

Volume 2（CD）只有英文顯示螢幕顯示功能表設置功能表列表參考請求維修之前本機內置固件的更新清潔存放預防措施如何處理 P2 卡上所記錄的資料使用記憶卡的檢查點有關本產品配套軟體的資訊記錄格式擴展控制單元使用注意事項 ( 僅適用 AG-HPX255 系列 ) 索引拍攝觀景器提示燈基本拍攝操作使用 SD/SDHC 記憶卡使用變焦功能用逐行模式拍攝使用可變幀頻記錄（VFR）在手動模式下拍攝白平衡 / 黑平衡的調整不同目標的拍攝技巧使用特殊記錄模式調整快門速度切換自動輸入使用場景檔（場景檔資料）使用時間資料播放基本播放操作縮略圖操作有用的播放功能編輯連接外部裝置連接 DVCPRO/DV 接頭使用 P2 卡進行非線性編輯　（PC 模式 : USB 設備）使用硬碟驅動器　（PC 模式 : USB HOST） ■ 如何打開使用說明書手冊的 PDF 檔如果因插入 CD-ROM 導致軟體安裝畫面打開，則安裝過程中斷。當 CD-ROM 上的 [INDEX.pdf] 打開時，將顯示使用說明書手冊的列表。點擊手冊文檔名稱打開該文檔。 ■ 需使用 Adobe® Reader® 閱讀 PDF 檔。該軟體可從 Adobe Systems 的主頁上下載。 7

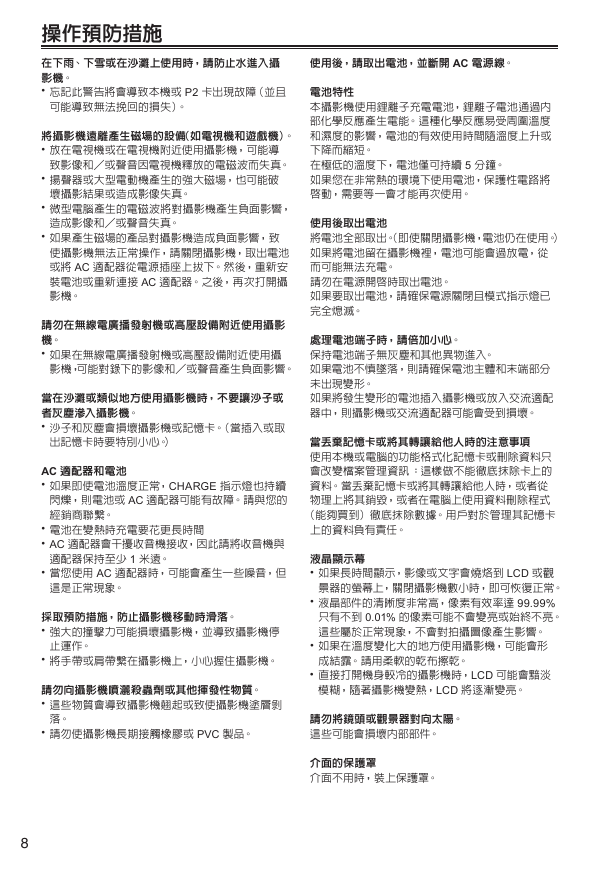

操作預防措施在下雨、下雪或在沙灘上使用時，請防止水進入攝影機。 • 忘記此警告將會導致本機或 P2 卡出現故障（並且可能導致無法挽回的損失）。將攝影機遠離產生磁場的設備（如電視機和遊戲機）。 • 放在電視機或在電視機附近使用攝影機，可能導致影像和／或聲音因電視機釋放的電磁波而失真。 • 揚聲器或大型電動機產生的強大磁場，也可能破壞攝影結果或造成影像失真。 • 微型電腦產生的電磁波將對攝影機產生負面影響，造成影像和／或聲音失真。 • 如果產生磁場的產品對攝影機造成負面影響，致使攝影機無法正常操作，請關閉攝影機，取出電池或將 AC 適配器從電源插座上拔下。然後，重新安裝電池或重新連接 AC 適配器。之後，再次打開攝影機。請勿在無線電廣播發射機或高壓設備附近使用攝影機。 • 如果在無線電廣播發射機或高壓設備附近使用攝影機，可能對錄下的影像和／或聲音產生負面影響。當在沙灘或類似地方使用攝影機時，不要讓沙子或者灰塵滲入攝影機。 • 沙子和灰塵會損壞攝影機或記憶卡。（當插入或取出記憶卡時要特別小心。） AC 適配器和電池 • 如果即使電池溫度正常，CHARGE 指示燈也持續閃爍，則電池或 AC 適配器可能有故障。請與您的經銷商聯繫。 • 電池在變熱時充電要花更長時間 • AC 適配器會干擾收音機接收，因此請將收音機與適配器保持至少 1 米遠。 • 當您使用 AC 適配器時，可能會產生一些噪音，但這是正常現象。採取預防措施，防止攝影機移動時滑落。 • 強大的撞擊力可能損壞攝影機，並導致攝影機停止運作。使用後，請取出電池，並斷開 AC 電源線。電池特性本攝影機使用鋰離子充電電池，鋰離子電池通過內部化學反應產生電能。這種化學反應易受周圍溫度和濕度的影響，電池的有效使用時間隨溫度上升或下降而縮短。在極低的溫度下，電池僅可持續 5 分鐘。如果您在非常熱的環境下使用電池，保護性電路將啟動，需要等一會才能再次使用。使用後取出電池將電池全部取出。（即使關閉攝影機，電池仍在使用。）如果將電池留在攝影機裡，電池可能會過放電，從而可能無法充電。請勿在電源開啟時取出電池。如果要取出電池，請確保電源關閉且模式指示燈已完全熄滅。處理電池端子時，請倍加小心。保持電池端子無灰塵和其他異物進入。如果電池不慎墜落，則請確保電池主體和末端部分未出現變形。如果將發生變形的電池插入攝影機或放入交流適配器中，則攝影機或交流適配器可能會受到損壞。當丟棄記憶卡或將其轉讓給他人時的注意事項使用本機或電腦的功能格式化記憶卡或刪除資料只會改變檔案管理資訊：這樣做不能徹底抹除卡上的資料。當丟棄記憶卡或將其轉讓給他人時，或者從物理上將其銷毀，或者在電腦上使用資料刪除程式（能夠買到）徹底抹除數據。用戶對於管理其記憶卡上的資料負有責任。液晶顯示幕 • 如果長時間顯示，影像或文字會燒烙到 LCD 或觀景器的螢幕上，關閉攝影機數小時，即可恢復正常。 • 液晶部件的清晰度非常高，像素有效率達 99.99% 只有不到 0.01% 的像素可能不會變亮或始終不亮。這些屬於正常現象，不會對拍攝圖像產生影響。 • 如果在溫度變化大的地方使用攝影機，可能會形 • 將手帶或肩帶繫在攝影機上，小心握住攝影機。成結露。請用柔軟的乾布擦乾。請勿向攝影機噴灑殺蟲劑或其他揮發性物質。 • 這些物質會導致攝影機翹起或致使攝影機塗層剝落。 • 請勿使攝影機長期接觸橡膠或 PVC 製品。 • 直接打開機身較冷的攝影機時，LCD 可能會黯淡模糊，隨著攝影機變熱，LCD 將逐漸變亮。請勿將鏡頭或觀景器對向太陽。這些可能會損壞內部部件。介面的保護罩介面不用時，裝上保護罩。 8
