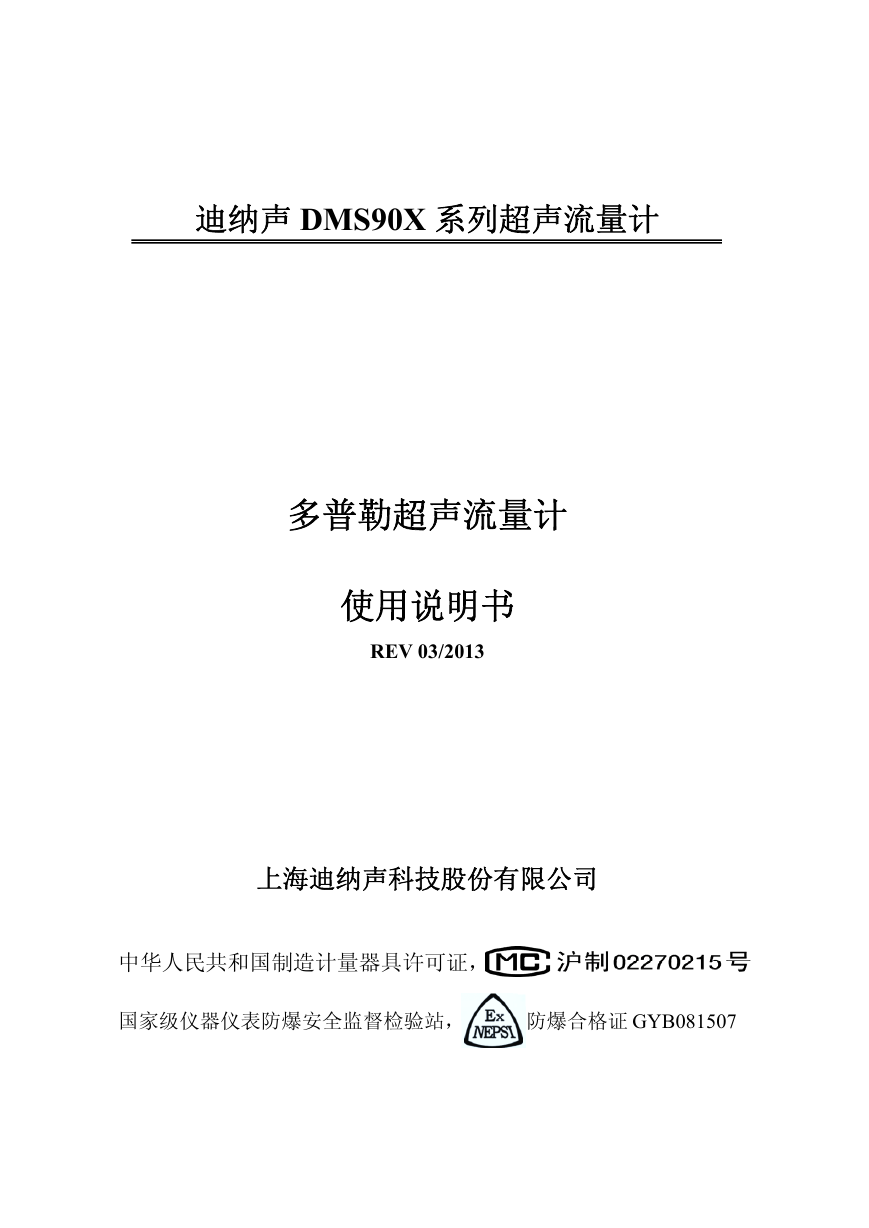

迪纳声 DMS90X 系列超声流量计



多普勒超声流量计

使用说明书
REV 03/2013



上海迪纳声科技股份有限公司

中华人民共和国制造计量器具许可证,

国家级仪器仪表防爆安全监督检验站,              防爆合格证 GYB081507

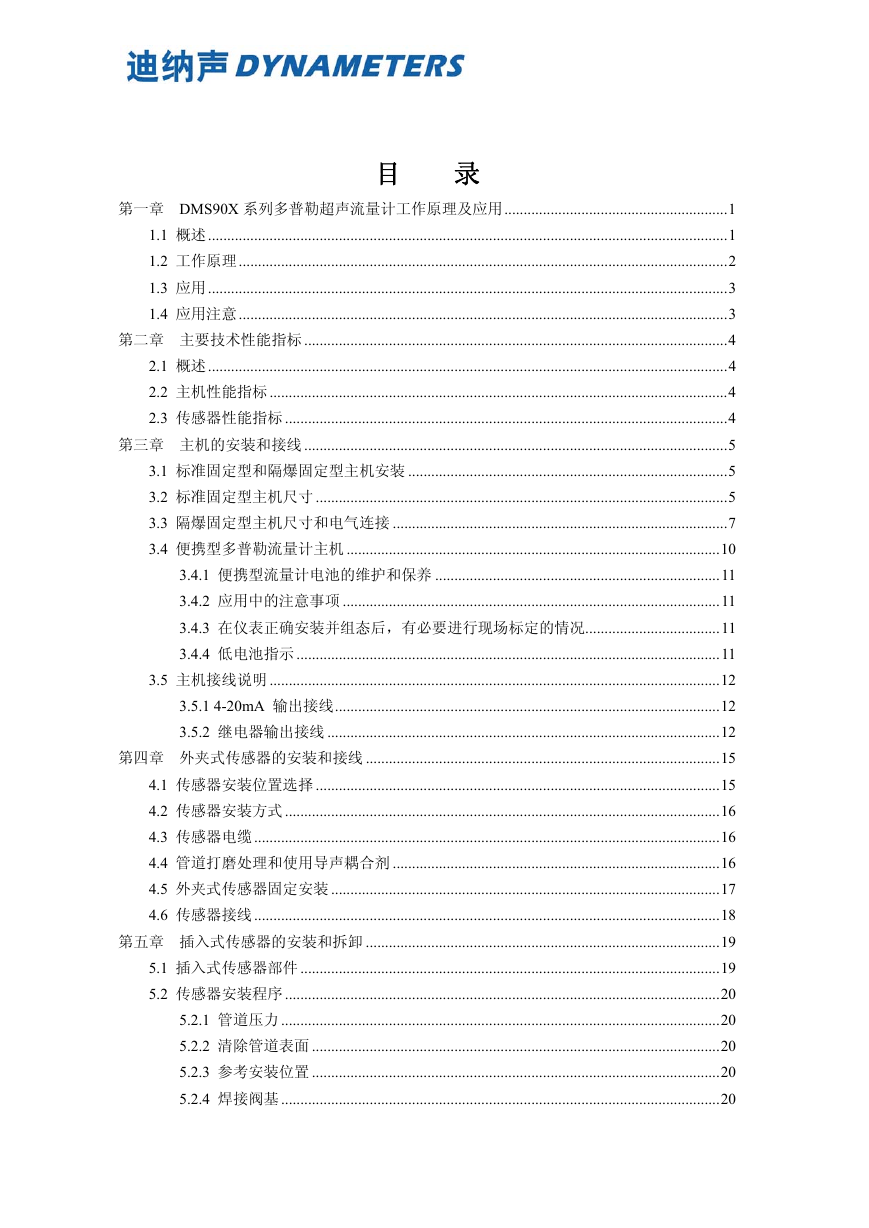

目        录
第一章    DMS90X 系列多普勒超声流量计工作原理及应用 .......................................................... 1
1.1  概述 ....................................................................................................................................... 1
1.2  工作原理 ............................................................................................................................... 2
1.3  应用 ....................................................................................................................................... 3
1.4  应用注意 ............................................................................................................................... 3
第二章    主要技术性能指标 .............................................................................................................. 4
2.1  概述 ....................................................................................................................................... 4
2.2  主机性能指标 ....................................................................................................................... 4
2.3  传感器性能指标 ................................................................................................................... 4
第三章    主机的安装和接线 .............................................................................................................. 5
3.1  标准固定型和隔爆固定型主机安装 ................................................................................... 5
3.2  标准固定型主机尺寸 ........................................................................................................... 5
3.3  隔爆固定型主机尺寸和电气连接 ....................................................................................... 7
3.4  便携型多普勒流量计主机 ................................................................................................. 10
3.4.1  便携型流量计电池的维护和保养 .......................................................................... 11
3.4.2  应用中的注意事项 .................................................................................................. 11
3.4.3  在仪表正确安装并组态后,有必要进行现场标定的情况 ................................... 11
3.4.4  低电池指示 .............................................................................................................. 11
3.5  主机接线说明 ..................................................................................................................... 12
3.5.1 4-20mA  输出接线 .................................................................................................... 12
3.5.2  继电器输出接线 ...................................................................................................... 12
第四章    外夹式传感器的安装和接线 ............................................................................................ 15
4.1  传感器安装位置选择 ......................................................................................................... 15
4.2  传感器安装方式 ................................................................................................................. 16
4.3  传感器电缆 ......................................................................................................................... 16
4.4  管道打磨处理和使用导声耦合剂 ..................................................................................... 16
4.5  外夹式传感器固定安装 ..................................................................................................... 17
4.6  传感器接线 ......................................................................................................................... 18
第五章    插入式传感器的安装和拆卸 ............................................................................................ 19
5.1  插入式传感器部件 ............................................................................................................. 19
5.2  传感器安装程序 ................................................................................................................. 20
5.2.1  管道压力 .................................................................................................................. 20
5.2.2  清除管道表面 .......................................................................................................... 20
5.2.3  参考安装位置 .......................................................................................................... 20
5.2.4  焊接阀基 .................................................................................................................. 20


5.2.5  球阀 .......................................................................................................................... 21
5.2.6  打孔 .......................................................................................................................... 22
5.2.7 传感器插入 ............................................................................................................... 23

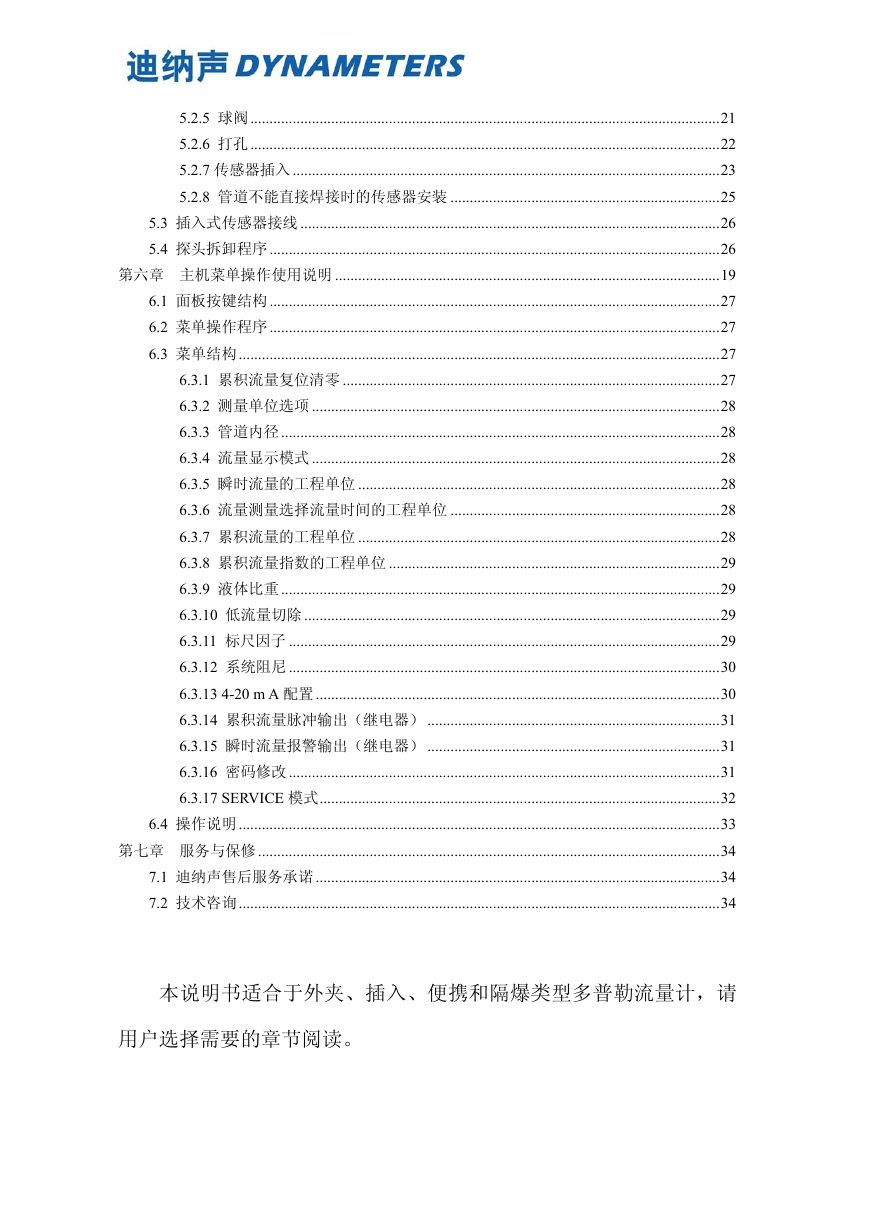

5.2.8  管道不能直接焊接时的传感器安装 ...................................................................... 25
5.3  插入式传感器接线 ............................................................................................................. 26
5.4  探头拆卸程序 ..................................................................................................................... 26
第六章    主机菜单操作使用说明 .................................................................................................... 19
6.1  面板按键结构 ..................................................................................................................... 27
6.2  菜单操作程序 ..................................................................................................................... 27
6.3  菜单结构 ............................................................................................................................. 27
6.3.1  累积流量复位清零 .................................................................................................. 27
6.3.2  测量单位选项 .......................................................................................................... 28
6.3.3  管道内径 .................................................................................................................. 28
6.3.4  流量显示模式 .......................................................................................................... 28
6.3.5  瞬时流量的工程单位 .............................................................................................. 28
6.3.6  流量测量选择流量时间的工程单位 ...................................................................... 28
6.3.7  累积流量的工程单位 .............................................................................................. 28
6.3.8  累积流量指数的工程单位 ...................................................................................... 29
6.3.9  液体比重 .................................................................................................................. 29
6.3.10  低流量切除 ............................................................................................................ 29
6.3.11  标尺因子 ................................................................................................................ 29
6.3.12  系统阻尼 ................................................................................................................ 30
6.3.13 4-20 m A 配置 ......................................................................................................... 30
6.3.14  累积流量脉冲输出(继电器) ............................................................................ 31
6.3.15  瞬时流量报警输出(继电器) ............................................................................ 31
6.3.16  密码修改 ................................................................................................................ 31
6.3.17 SERVICE 模式 ........................................................................................................ 32
6.4  操作说明 ............................................................................................................................. 33
第七章    服务与保修 ........................................................................................................................ 34
7.1  迪纳声售后服务承诺 ......................................................................................................... 34
7.2  技术咨询 ............................................................................................................................. 34


本说明书适合于外夹、插入、便携和隔爆类型多普勒流量计,请
用户选择需要的章节阅读。

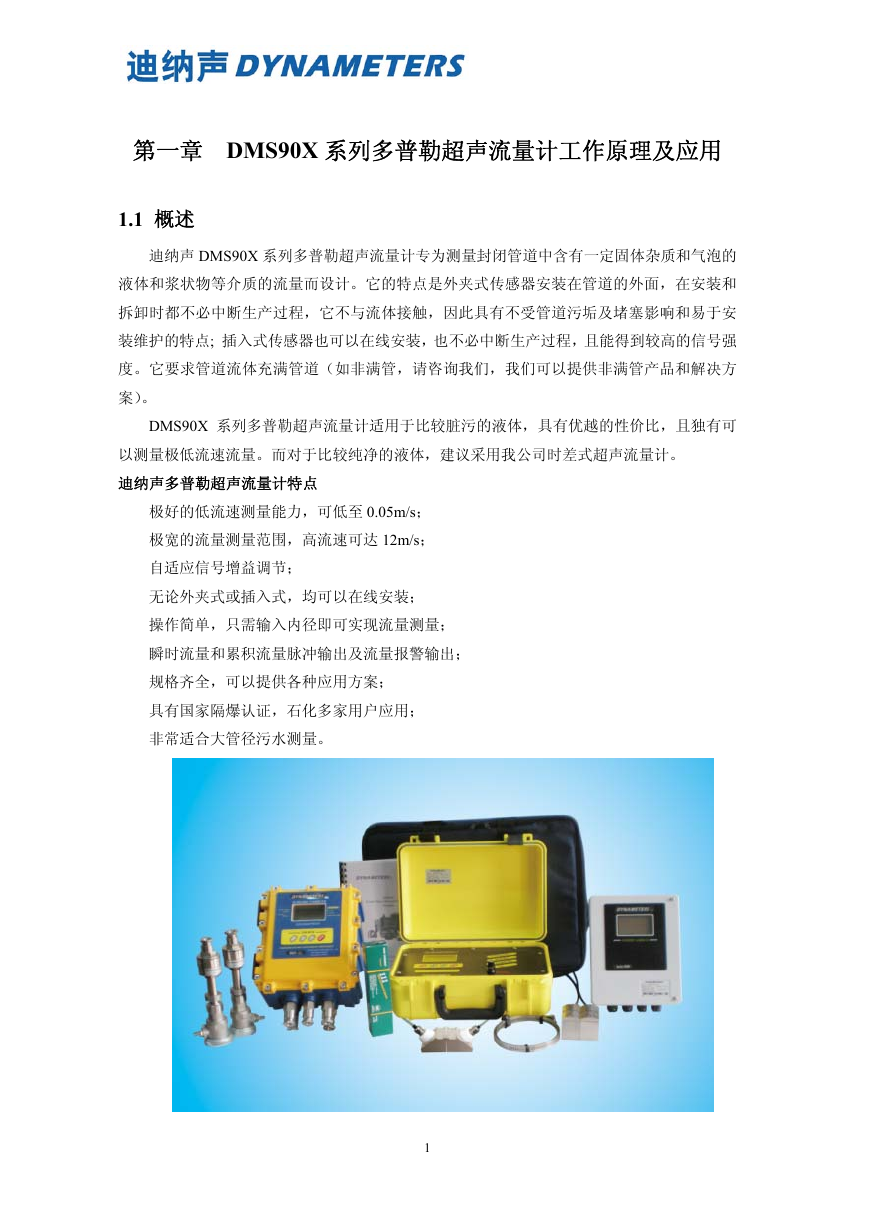

第一章  DMS90X 系列多普勒超声流量计工作原理及应用

1.1  概述
迪纳声 DMS90X 系列多普勒超声流量计专为测量封闭管道中含有一定固体杂质和气泡的
液体和浆状物等介质的流量而设计。它的特点是外夹式传感器安装在管道的外面,在安装和
拆卸时都不必中断生产过程,它不与流体接触,因此具有不受管道污垢及堵塞影响和易于安
装维护的特点;  插入式传感器也可以在线安装,也不必中断生产过程,且能得到较高的信号强
度。它要求管道流体充满管道(如非满管,请咨询我们,我们可以提供非满管产品和解决方
案)。
DMS90X 系列多普勒超声流量计适用于比较脏污的液体,具有优越的性价比,且独有可
以测量极低流速流量。而对于比较纯净的液体,建议采用我公司时差式超声流量计。
迪纳声多普勒超声流量计特点
极好的低流速测量能力,可低至 0.05m/s;
极宽的流量测量范围,高流速可达 12m/s;
自适应信号增益调节;
无论外夹式或插入式,均可以在线安装;
操作简单,只需输入内径即可实现流量测量;
瞬时流量和累积流量脉冲输出及流量报警输出;
规格齐全,可以提供各种应用方案;
具有国家隔爆认证,石化多家用户应用;
非常适合大管径污水测量。
1

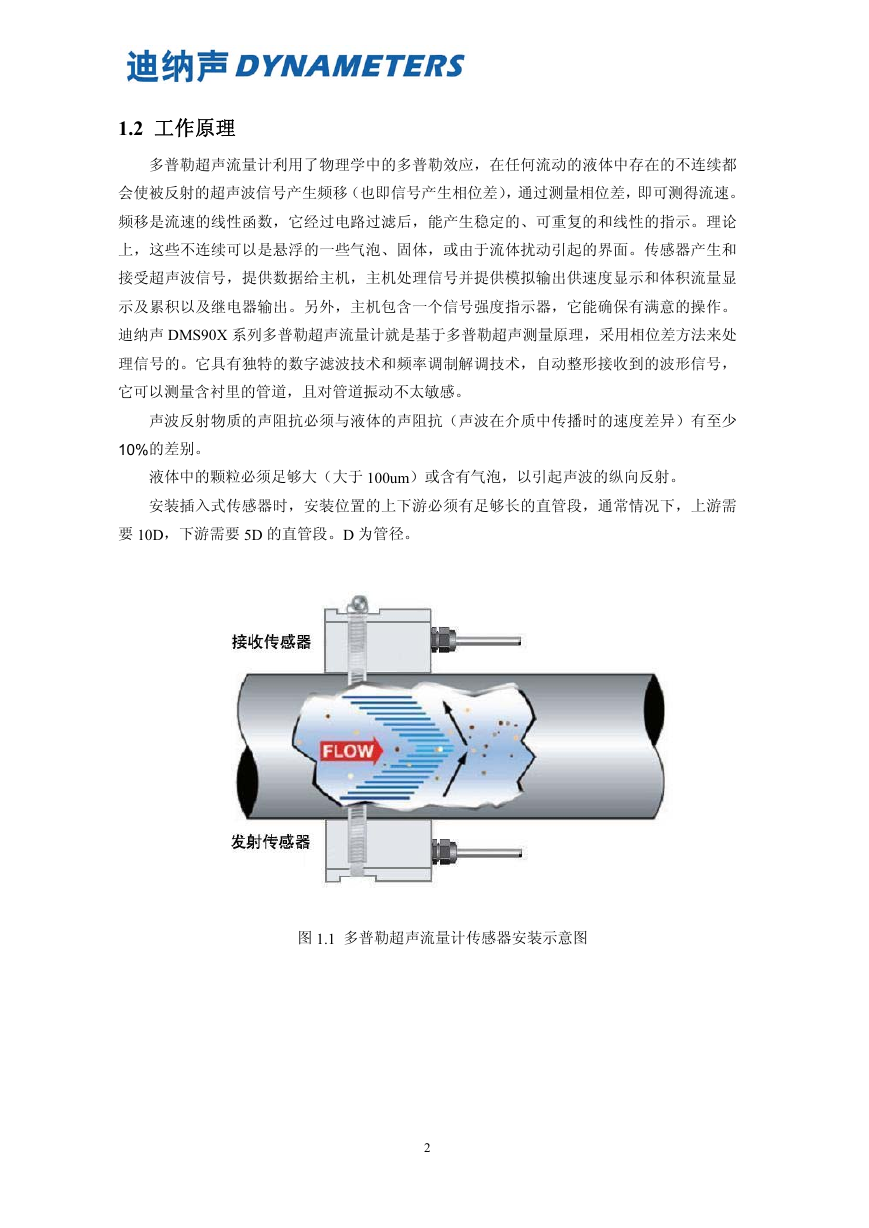

1.2  工作原理
多普勒超声流量计利用了物理学中的多普勒效应,在任何流动的液体中存在的不连续都
会使被反射的超声波信号产生频移(也即信号产生相位差),通过测量相位差,即可测得流速。
频移是流速的线性函数,它经过电路过滤后,能产生稳定的、可重复的和线性的指示。理论
上,这些不连续可以是悬浮的一些气泡、固体,或由于流体扰动引起的界面。传感器产生和
接受超声波信号,提供数据给主机,主机处理信号并提供模拟输出供速度显示和体积流量显
示及累积以及继电器输出。另外,主机包含一个信号强度指示器,它能确保有满意的操作。
迪纳声 DMS90X 系列多普勒超声流量计就是基于多普勒超声测量原理,采用相位差方法来处
理信号的。它具有独特的数字滤波技术和频率调制解调技术,自动整形接收到的波形信号,
它可以测量含衬里的管道,且对管道振动不太敏感。
声波反射物质的声阻抗必须与液体的声阻抗(声波在介质中传播时的速度差异)有至少
10%的差别。
液体中的颗粒必须足够大(大于 100um)或含有气泡,以引起声波的纵向反射。
安装插入式传感器时,安装位置的上下游必须有足够长的直管段,通常情况下,上游需
要 10D,下游需要 5D 的直管段。D 为管径。









图 1.1  多普勒超声流量计传感器安装示意图
2

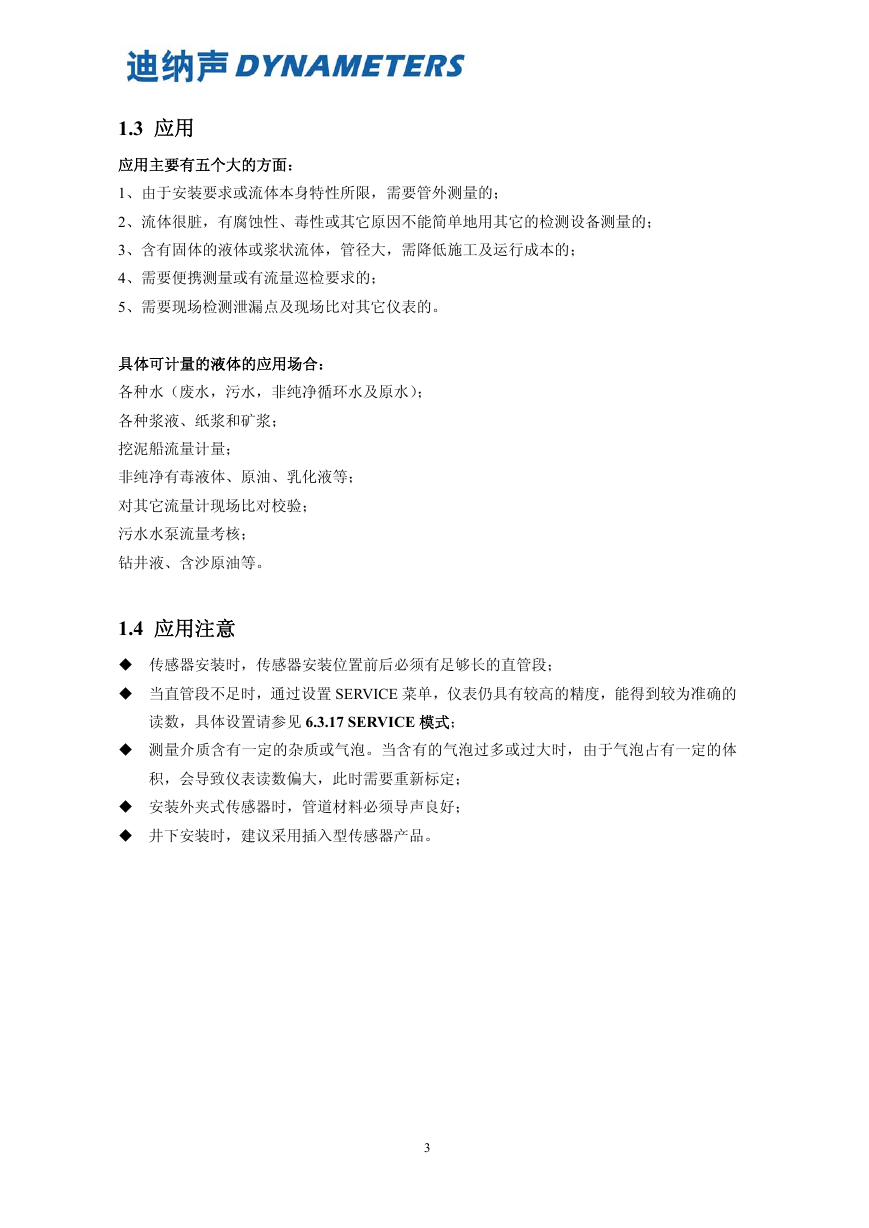

1.3  应用
应用主要有五个大的方面:
1、由于安装要求或流体本身特性所限,需要管外测量的;
2、流体很脏,有腐蚀性、毒性或其它原因不能简单地用其它的检测设备测量的;
3、含有固体的液体或浆状流体,管径大,需降低施工及运行成本的;
4、需要便携测量或有流量巡检要求的;
5、需要现场检测泄漏点及现场比对其它仪表的。

具体可计量的液体的应用场合:
各种水(废水,污水,非纯净循环水及原水);
各种浆液、纸浆和矿浆;
挖泥船流量计量;
非纯净有毒液体、原油、乳化液等;
对其它流量计现场比对校验;
污水水泵流量考核;
钻井液、含沙原油等。

1.4  应用注意
  传感器安装时,传感器安装位置前后必须有足够长的直管段;
  当直管段不足时,通过设置 SERVICE 菜单,仪表仍具有较高的精度,能得到较为准确的
读数,具体设置请参见 6.3.17 SERVICE 模式;
  测量介质含有一定的杂质或气泡。当含有的气泡过多或过大时,由于气泡占有一定的体
积,会导致仪表读数偏大,此时需要重新标定;
  安装外夹式传感器时,管道材料必须导声良好;
  井下安装时,建议采用插入型传感器产品。





3

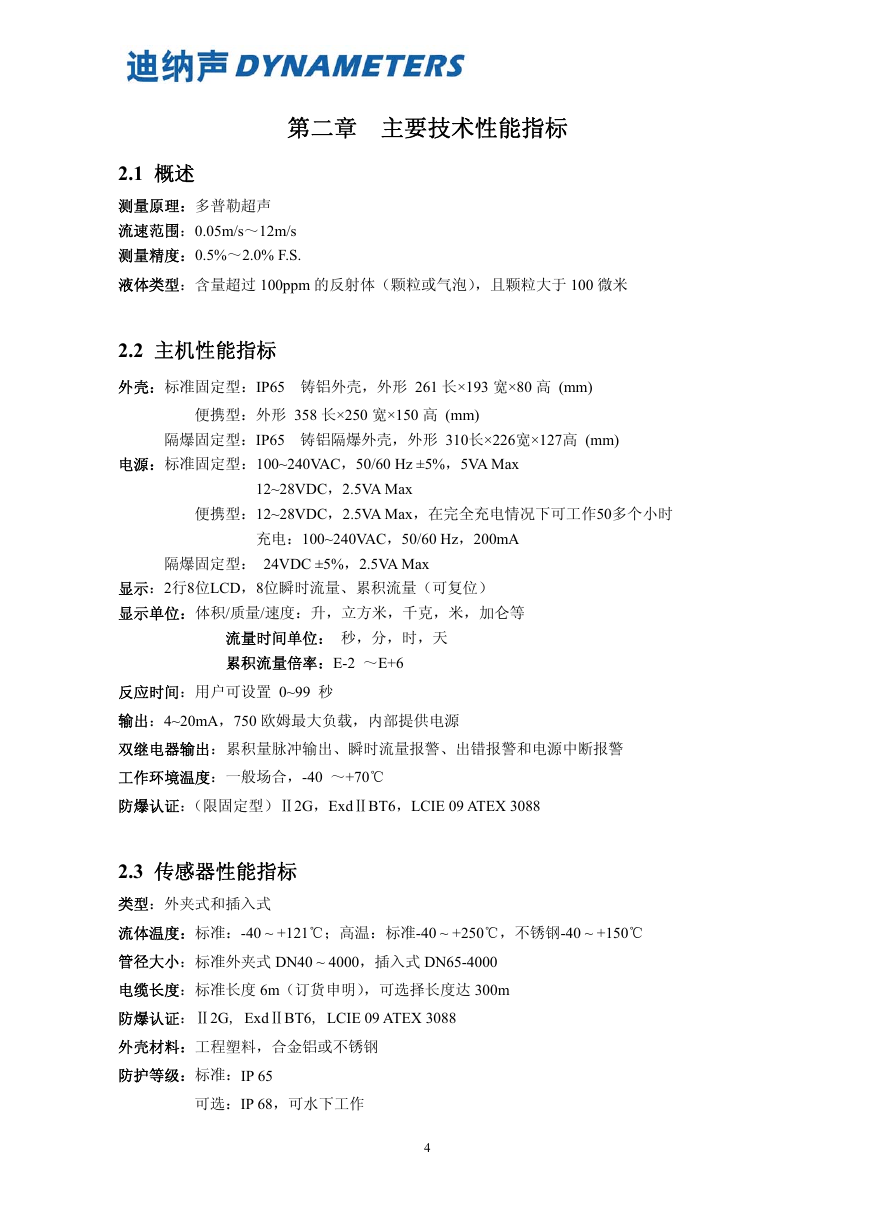

第二章  主要技术性能指标
2.1  概述
测量原理:多普勒超声
流速范围:0.05m/s~12m/s
测量精度:0.5%~2.0% F.S.
液体类型:含量超过 100ppm 的反射体(颗粒或气泡),且颗粒大于 100 微米

2.2  主机性能指标
外壳:标准固定型:IP65    铸铝外壳,外形  261 长×193 宽×80 高  (mm)
便携型:外形  358 长×250 宽×150 高  (mm)
            隔爆固定型:IP65    铸铝隔爆外壳,外形  310长×226宽×127高  (mm)
电源:标准固定型:100~240VAC,50/60 Hz ±5%,5VA Max
12~28VDC,2.5VA Max
便携型:12~28VDC,2.5VA Max,在完全充电情况下可工作50多个小时
                充电:100~240VAC,50/60 Hz,200mA
隔爆固定型:  24VDC ±5%,2.5VA Max
显示:2行8位LCD,8位瞬时流量、累积流量(可复位)
显示单位:体积/质量/速度:升,立方米,千克,米,加仑等
流量时间单位:  秒,分,时,天
累积流量倍率:E-2  ~E+6
反应时间:用户可设置  0~99  秒
输出:4~20mA,750 欧姆最大负载,内部提供电源
双继电器输出:累积量脉冲输出、瞬时流量报警、出错报警和电源中断报警
工作环境温度:一般场合,-40 ~+70℃
防爆认证:(限固定型)Ⅱ2G,ExdⅡBT6,LCIE 09 ATEX 3088

2.3  传感器性能指标
类型:外夹式和插入式
流体温度:标准:-40 ~ +121℃;高温:标准-40 ~ +250℃,不锈钢-40 ~ +150℃
管径大小:标准外夹式 DN40 ~ 4000,插入式 DN65-4000
电缆长度:标准长度 6m(订货申明),可选择长度达 300m
防爆认证:Ⅱ2G, ExdⅡBT6, LCIE 09 ATEX 3088
外壳材料:工程塑料,合金铝或不锈钢
防护等级:标准:IP 65
可选:IP 68,可水下工作
4

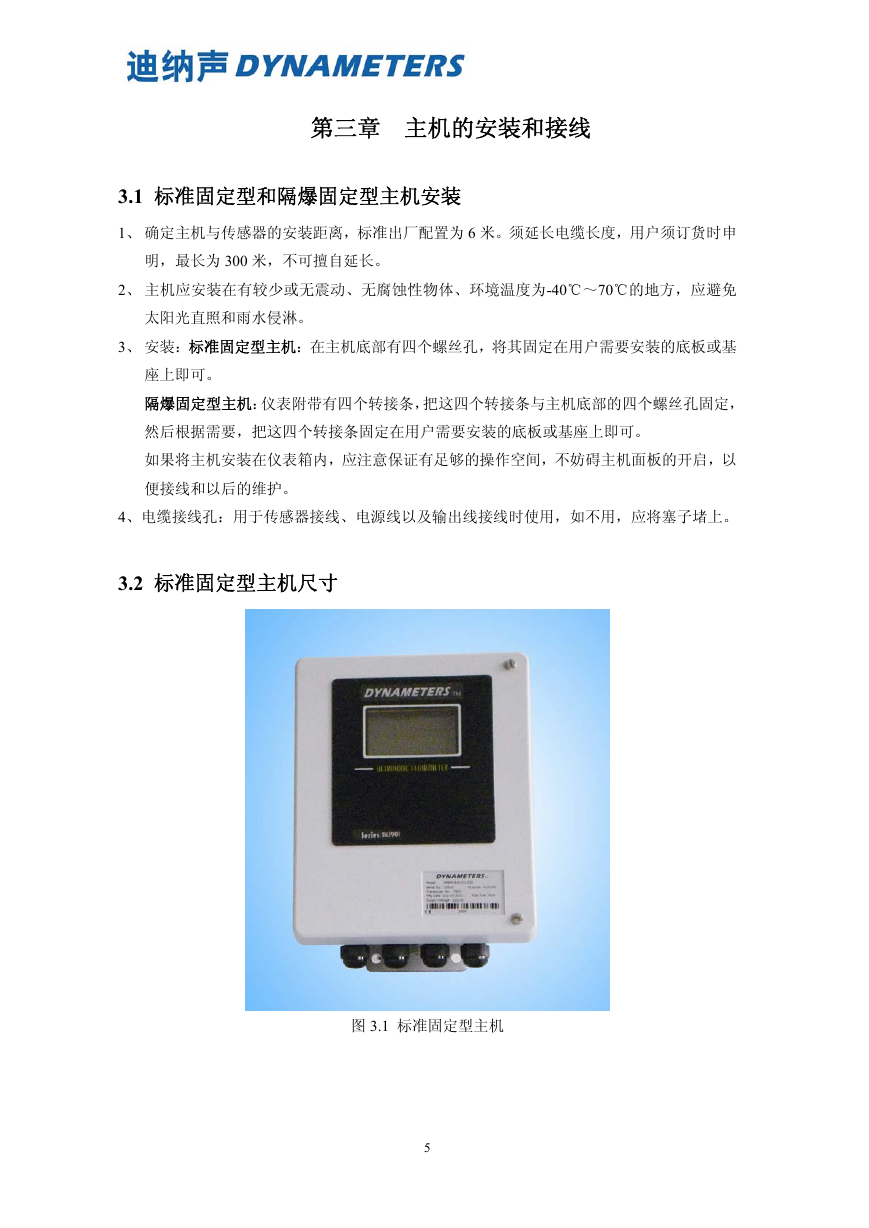

    第三章  主机的安装和接线

3.1  标准固定型和隔爆固定型主机安装
1、 确定主机与传感器的安装距离,标准出厂配置为 6 米。须延长电缆长度,用户须订货时申
明,最长为 300 米,不可擅自延长。
2、 主机应安装在有较少或无震动、无腐蚀性物体、环境温度为-40℃~70℃的地方,应避免
太阳光直照和雨水侵淋。
3、 安装:标准固定型主机:在主机底部有四个螺丝孔,将其固定在用户需要安装的底板或基
座上即可。
隔爆固定型主机:仪表附带有四个转接条,把这四个转接条与主机底部的四个螺丝孔固定,
然后根据需要,把这四个转接条固定在用户需要安装的底板或基座上即可。
如果将主机安装在仪表箱内,应注意保证有足够的操作空间,不妨碍主机面板的开启,以
便接线和以后的维护。
4、电缆接线孔:用于传感器接线、电源线以及输出线接线时使用,如不用,应将塞子堵上。

3.2  标准固定型主机尺寸



图 3.1  标准固定型主机

5
