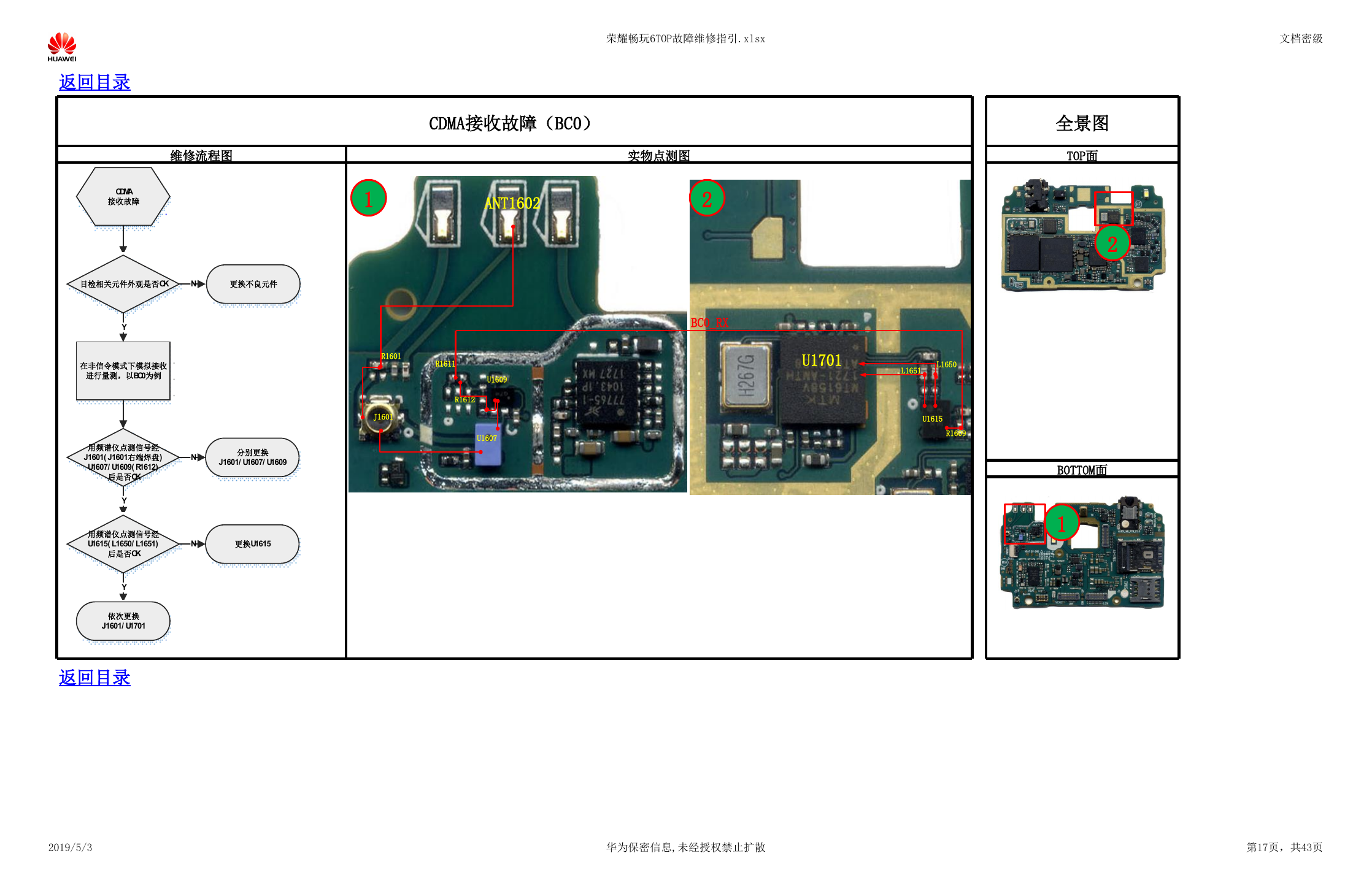

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 维修流程图 实物点测图 CDMA接收故障（BC0） 1 ANT1602 2 R1601 R1611 J1601 U1609 R1612 U1607 BC0_RX U1701 L1650 L1651 U1615 R1609 全景图 TOP面 2 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第17页，共43页 CDMA 接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以BC0为例用频谱仪点测信号经J1601(J1601右端焊盘)U1607/U1609(R1612)后是否OKYY分别更换J1601/U1607/U1609N用频谱仪点测信号经U1615(L1650/L1651)后是否OKY更换U1615N依次更换J1601/U1701
