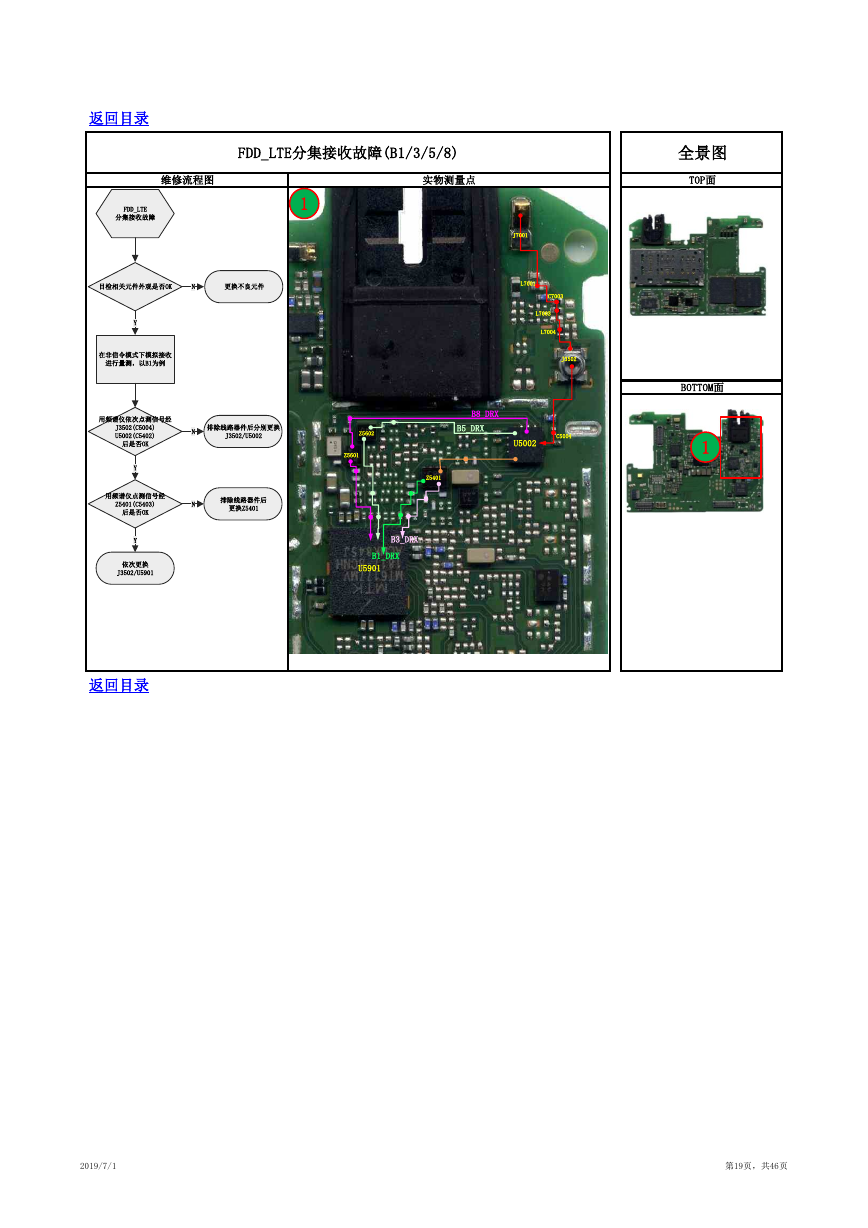

返回目录 FDD_LTE分集接收故障(B1/3/5/8) 维修流程图 实物测量点 1 J7001 L7001 C7003 L7003 L7004 J3502 B8_DRX B5_DRX U5002 C5004 Z5602 Z5601 Z5401 B3_DRX B1_DRX U5901 全景图 TOP面 BOTTOM面 1 返回目录 2019/7/1 第19页，共46页 FDD_LTE分集接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B1为例用频谱仪依次点测信号经J3502(C5004)U5002(C5402)后是否OKYY排除线路器件后分别更换J3502/U5002N用频谱仪点测信号经Z5401(C5403)后是否OKY排除线路器件后更换Z5401N依次更换J3502/U5901
