高新兴物联GM800模组Linux系统下ECM&Gobinet功能指导

GM800 Linux 系统下 ECM&GobiNet 功能指导 Version: V1.2 Date: 2020-08-06 Website: ww.gosuncnwelink.com E-mail: welink@gosuncn.com

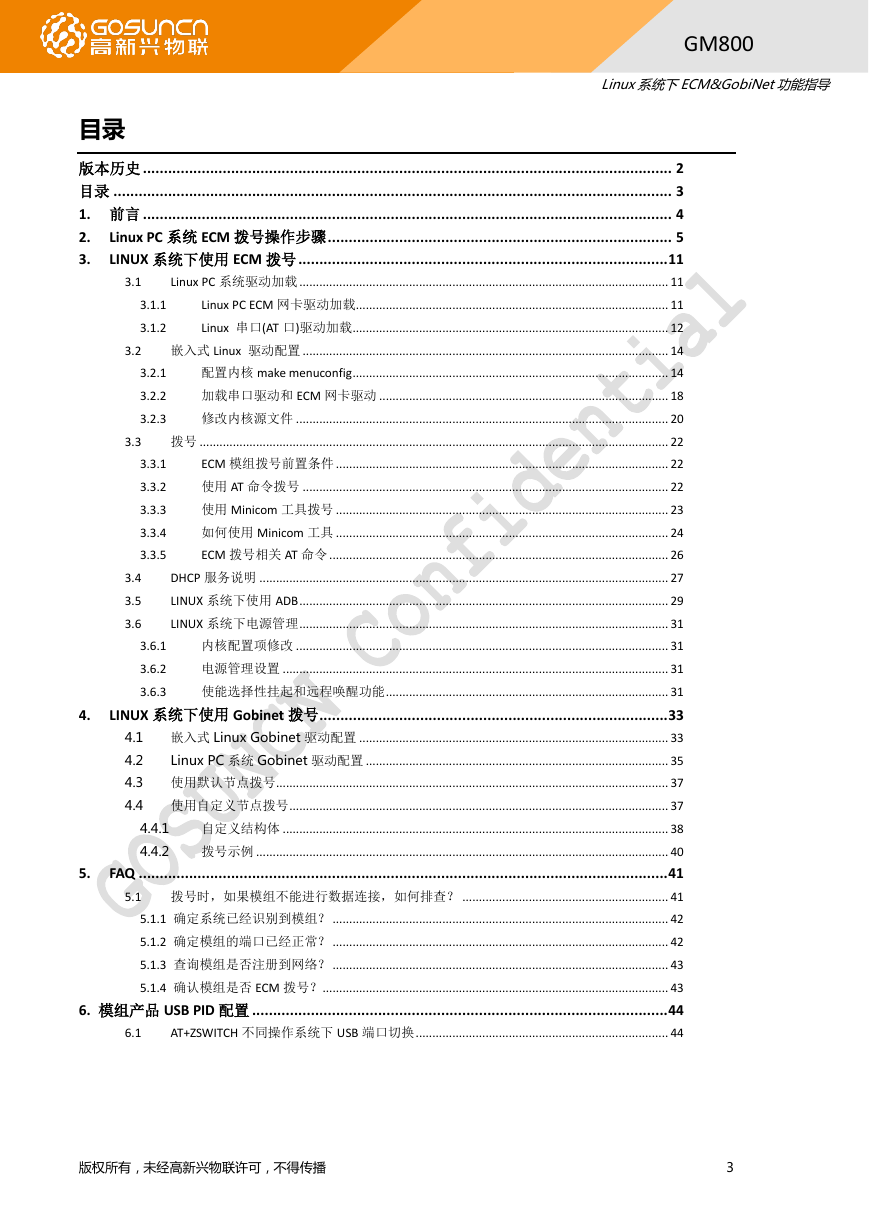

GM800 Linux系统下ECM&GobiNet功能指导目录 3.1.1 3.1.2 3.2.1 3.2.2 3.2.3 3.3.1 3.3.2 3.3.3 3.3.4 3.3.5 版本历史 .............................................................................................................................. 2 目录 ..................................................................................................................................... 3 1. 前言 .............................................................................................................................. 4 Linux PC 系统 ECM 拨号操作步骤 .................................................................................. 5 2. LINUX 系统下使用 ECM 拨号 ........................................................................................ 11 3. Linux PC 系统驱动加载 ............................................................................................................... 11 Linux PC ECM 网卡驱动加载 .............................................................................................. 11 Linux 串口(AT 口)驱动加载 ............................................................................................... 12 3.2 嵌入式 Linux 驱动配置 .............................................................................................................. 14 配置内核 make menuconfig ............................................................................................... 14 加载串口驱动和 ECM 网卡驱动 ....................................................................................... 18 修改内核源文件 ................................................................................................................ 20 3.3 拨号 ............................................................................................................................................. 22 ECM 模组拨号前置条件 .................................................................................................... 22 使用 AT 命令拨号 .............................................................................................................. 22 使用 Minicom 工具拨号 .................................................................................................... 23 如何使用 Minicom 工具 .................................................................................................... 24 ECM 拨号相关 AT 命令 ...................................................................................................... 26 DHCP 服务说明 ........................................................................................................................... 27 LINUX 系统下使用 ADB ............................................................................................................... 29 LINUX 系统下电源管理 ............................................................................................................... 31 内核配置项修改 ................................................................................................................ 31 电源管理设置 .................................................................................................................... 31 使能选择性挂起和远程唤醒功能 ..................................................................................... 31 LINUX 系统下使用 Gobinet 拨号 ................................................................................... 33 4.1 嵌入式 Linux Gobinet 驱动配置 ............................................................................................. 33 4.2 Linux PC 系统 Gobinet 驱动配置 ........................................................................................... 35 4.3 使用默认节点拨号 ...................................................................................................................... 37 4.4 使用自定义节点拨号 .................................................................................................................. 37 自定义结构体 .................................................................................................................... 38 拨号示例 ............................................................................................................................ 40 FAQ .............................................................................................................................. 41 5.1 拨号时，如果模组不能进行数据连接，如何排查？ .............................................................. 41 5.1.1 确定系统已经识别到模组？ ..................................................................................................... 42 5.1.2 确定模组的端口已经正常？ ..................................................................................................... 42 5.1.3 查询模组是否注册到网络？ ..................................................................................................... 43 5.1.4 确认模组是否 ECM 拨号？ ........................................................................................................ 43 6. 模组产品 USB PID 配置 ................................................................................................... 44 AT+ZSWITCH 不同操作系统下 USB 端口切换 ............................................................................ 44 3.6.1 3.6.2 3.6.3 4. 5. 4.4.1 4.4.2 3.1 3.4 3.5 3.6 6.1 版权所有，未经高新兴物联许可，不得传播 3

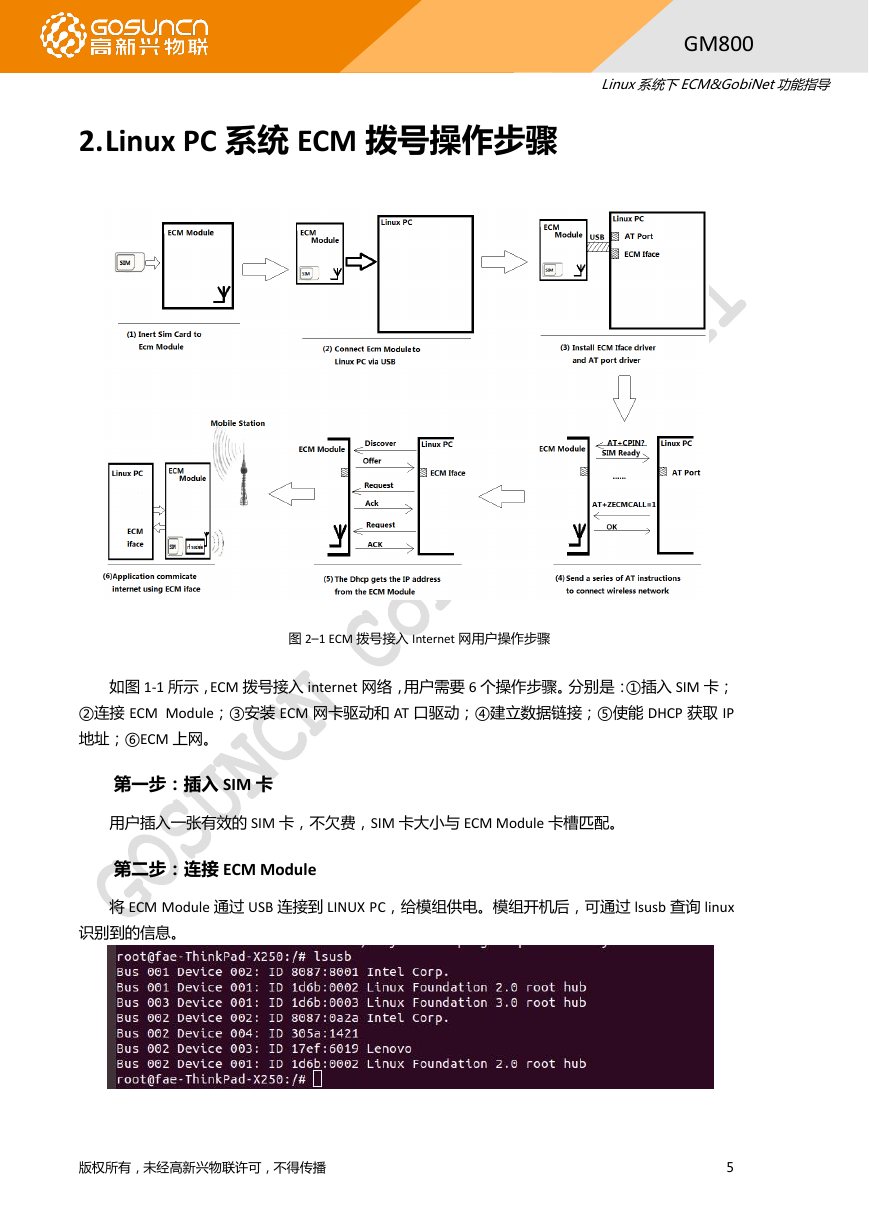

GM800 Linux系统下ECM&GobiNet功能指导 2. Linux PC 系统 ECM 拨号操作步骤图 2–1 ECM 拨号接入 Internet 网用户操作步骤如图 1-1 所示，ECM 拨号接入 internet 网络，用户需要 6 个操作步骤。分别是：①插入 SIM 卡； ②连接 ECM Module；③安装 ECM 网卡驱动和 AT 口驱动；④建立数据链接；⑤使能 DHCP 获取 IP 地址；⑥ECM 上网。第一步：插入 SIM 卡用户插入一张有效的 SIM 卡，不欠费，SIM 卡大小与 ECM Module 卡槽匹配。第二步：连接 ECM Module 将 ECM Module 通过 USB 连接到 LINUX PC，给模组供电。模组开机后，可通过 lsusb 查询 linux 识别到的信息。版权所有，未经高新兴物联许可，不得传播 5

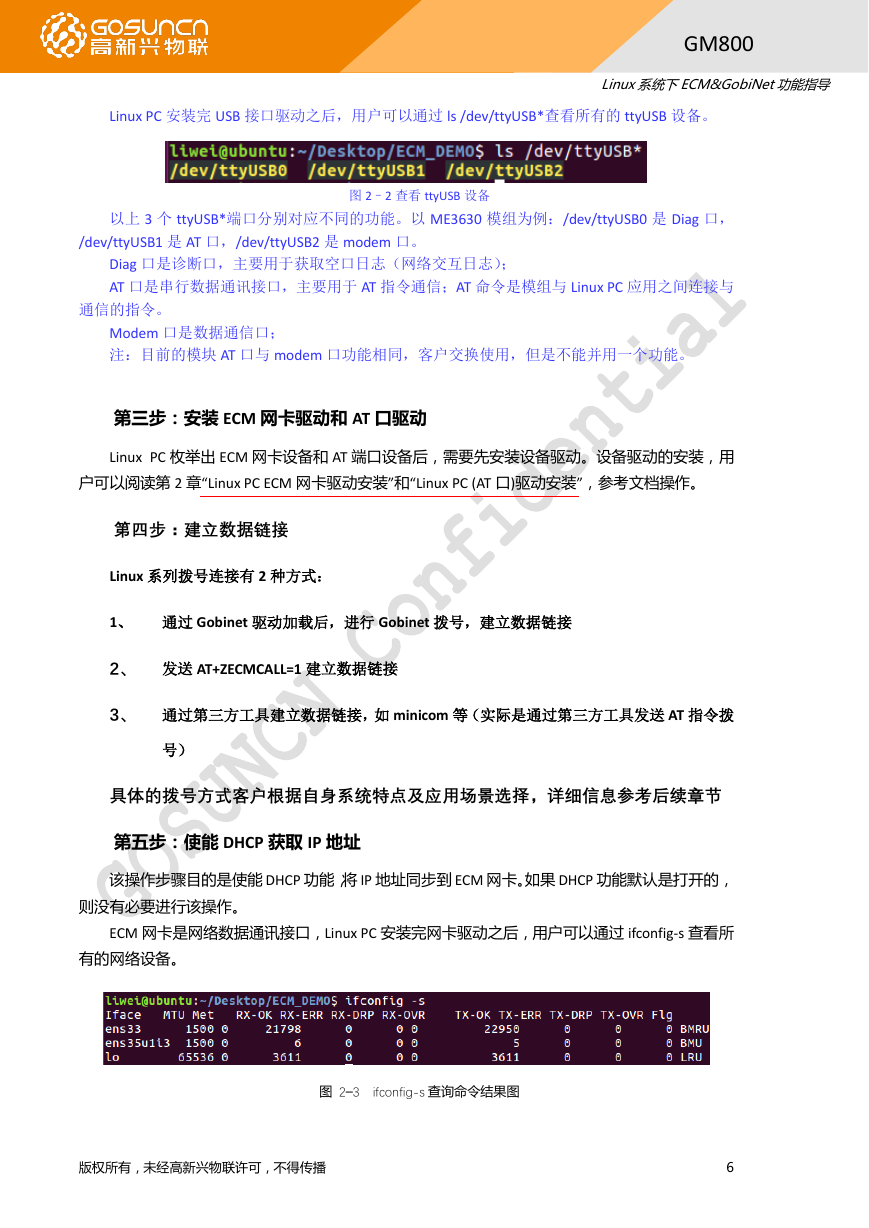

GM800 Linux系统下ECM&GobiNet功能指导 Linux PC 安装完 USB 接口驱动之后，用户可以通过 ls /dev/ttyUSB*查看所有的 ttyUSB 设备。图 2–2 查看 ttyUSB 设备以上 3 个 ttyUSB*端口分别对应不同的功能。以 ME3630 模组为例：/dev/ttyUSB0 是 Diag 口， /dev/ttyUSB1 是 AT 口，/dev/ttyUSB2 是 modem 口。 Diag 口是诊断口，主要用于获取空口日志（网络交互日志）； AT 口是串行数据通讯接口，主要用于 AT 指令通信；AT 命令是模组与 Linux PC 应用之间连接与通信的指令。 Modem 口是数据通信口；注：目前的模块 AT 口与 modem 口功能相同，客户交换使用，但是不能并用一个功能。第三步：安装 ECM 网卡驱动和 AT 口驱动 Linux PC 枚举出 ECM 网卡设备和 AT 端口设备后，需要先安装设备驱动。设备驱动的安装，用户可以阅读第 2 章“Linux PC ECM 网卡驱动安装”和“Linux PC (AT 口)驱动安装”，参考文档操作。第四步：建立数据链接 Linux 系列拨号连接有 2 种方式： 1、通过 Gobinet 驱动加载后，进行 Gobinet 拨号，建立数据链接 2、发送 AT+ZECMCALL=1 建立数据链接 3、通过第三方工具建立数据链接，如 minicom 等（实际是通过第三方工具发送 AT 指令拨号）具体的拨号方式客户根据自身系统特点及应用场景选择，详细信息参考后续章节第五步：使能 DHCP 获取 IP 地址该操作步骤目的是使能 DHCP 功能，将 IP 地址同步到 ECM 网卡。如果 DHCP 功能默认是打开的，则没有必要进行该操作。 ECM 网卡是网络数据通讯接口，Linux PC 安装完网卡驱动之后，用户可以通过 ifconfig-s 查看所有的网络设备。图 2–3 ifconfig-s 查询命令结果图版权所有，未经高新兴物联许可，不得传播 6

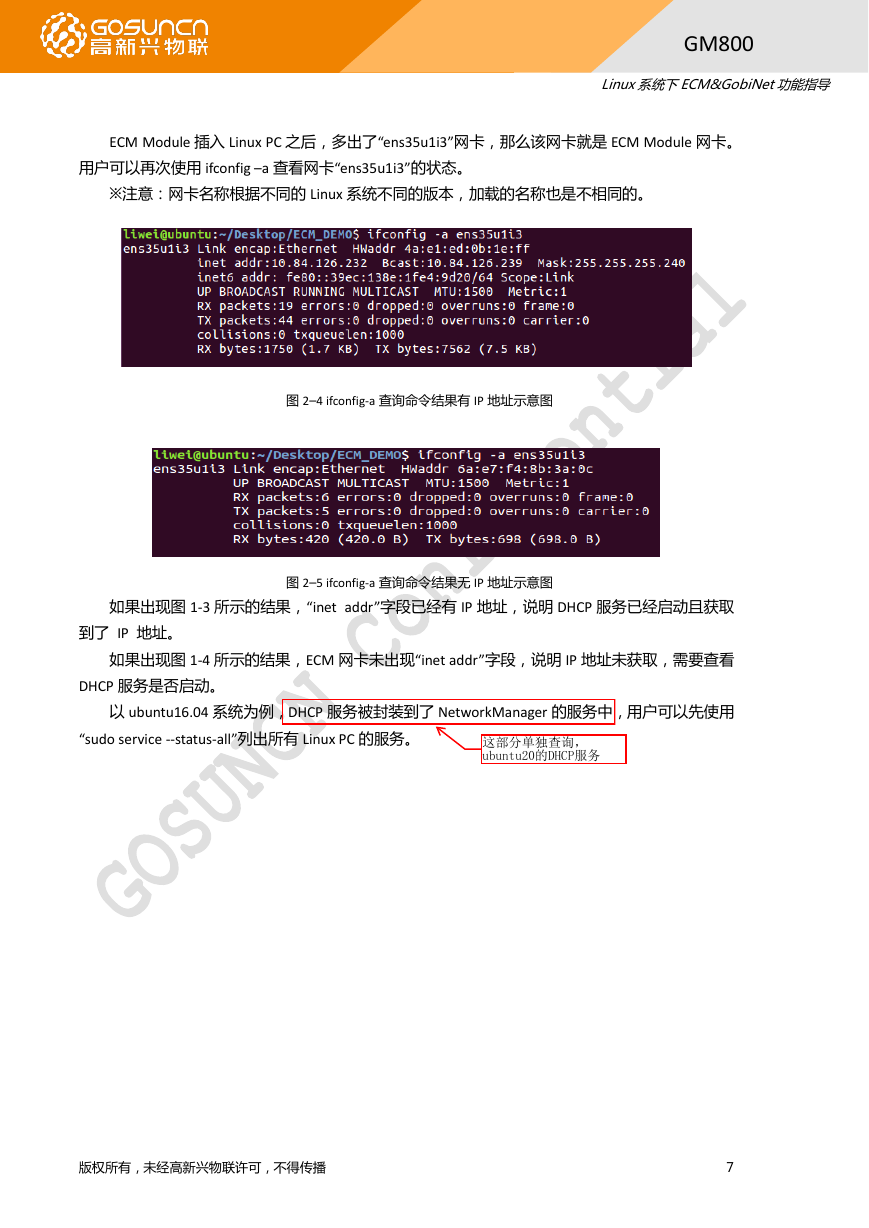

GM800 Linux系统下ECM&GobiNet功能指导 ECM Module 插入 Linux PC 之后，多出了“ens35u1i3”网卡，那么该网卡就是 ECM Module 网卡。用户可以再次使用 ifconfig –a 查看网卡“ens35u1i3”的状态。 ※注意：网卡名称根据不同的 Linux 系统不同的版本，加载的名称也是不相同的。图 2–4 ifconfig-a 查询命令结果有 IP 地址示意图如果出现图 1-3 所示的结果，“inet addr”字段已经有 IP 地址，说明 DHCP 服务已经启动且获取图 2–5 ifconfig-a 查询命令结果无 IP 地址示意图到了 IP 地址。如果出现图 1-4 所示的结果，ECM 网卡未出现“inet addr”字段，说明 IP 地址未获取，需要查看 DHCP 服务是否启动。以 ubuntu16.04 系统为例，DHCP 服务被封装到了 NetworkManager 的服务中，用户可以先使用 “sudo service --status-all”列出所有 Linux PC 的服务。版权所有，未经高新兴物联许可，不得传播 7

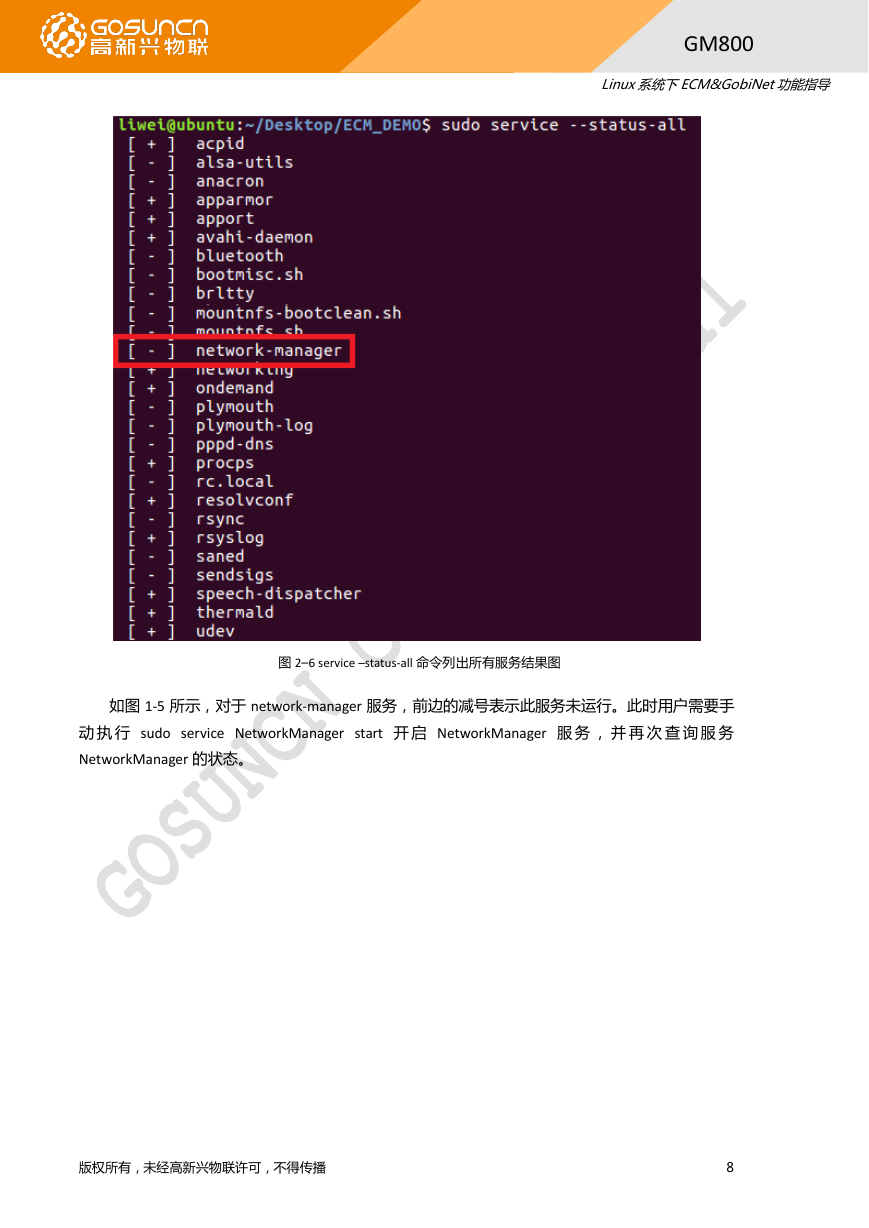

GM800 Linux系统下ECM&GobiNet功能指导图 2–6 service –status-all 命令列出所有服务结果图如图 1-5 所示，对于 network-manager 服务，前边的减号表示此服务未运行。此时用户需要手动执行 sudo service NetworkManager start 开启 NetworkManager 服务，并再次查询服务 NetworkManager 的状态。版权所有，未经高新兴物联许可，不得传播 8
