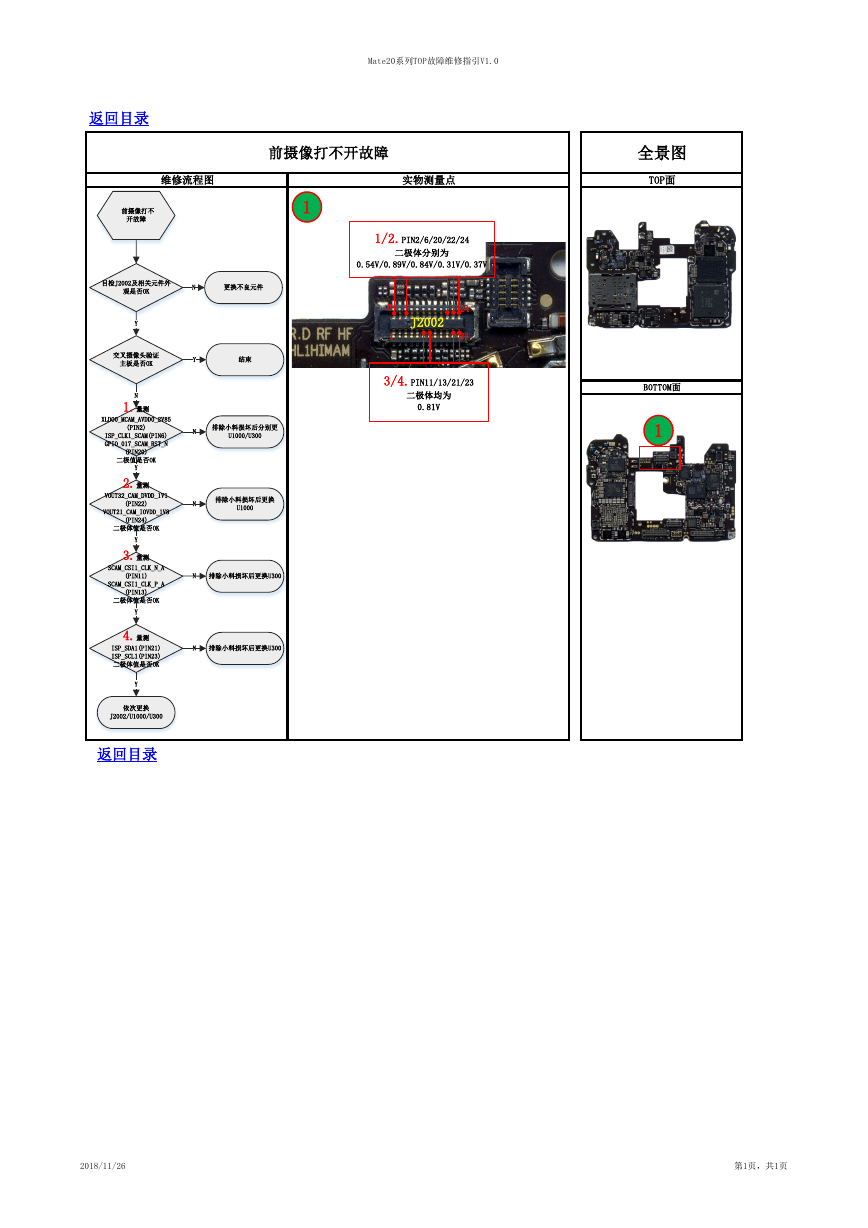

Mate20系列TOP故障维修指引V1.0 返回目录 前摄像打不开故障 维修流程图 实物测量点 全景图 TOP面 1/2.PIN2/6/20/22/24 二极体分别为 0.54V/0.89V/0.84V/0.31V/0.37V 2 1 J2002 24 23 3/4.PIN11/13/21/23 二极体均为 0.81V BOTTOM面 1 前摄像打不 开故障 1 目检J2002及相关元件外 观是否OK N 更换不良元件 Y N N 结束 排除小料损坏后分别更 U1000/U300 排除小料损坏后更换 U1000 N 排除小料损坏后更换U300 N 排除小料损坏后更换U300 Y 交叉摄像头验证 主板是否OK N 1.量测 XLDO0_MCAM_AVDD0_2V85 (PIN2) ISP_CLK1_SCAM(PIN6) GPIO_017_SCAM_RST_N (PIN20) 二极值是否OK Y 2.量测 VOUT32_CAM_DVDD_1V1 (PIN22) VOUT21_CAM_IOVDD_1V8 (PIN24) 二极体值是否OK Y 3.量测 SCAM_CSI1_CLK_N_A (PIN11) SCAM_CSI1_CLK_P_A (PIN13) 二极体值是否OK Y 4.量测 ISP_SDA1(PIN21) ISP_SCL1(PIN23) 二极体值是否OK Y 依次更换 J2002/U1000/U300 返回目录 2018/11/26 第1页，共1页
