1 摘要……………………………………………………… 3

2 关键词…………………………………………………… 3

4 参考文献………………………………………………… 24

二、报告内容要求

评阅教师评语：课程设计成绩考勤成绩实做成绩报告成绩总评成绩指导教师签名：《ARM 嵌入式系统》课程设计报告论文题目：定时器改变方波占空比及 LCD 显示学院（系）电子信息与自动化学院班级： 109070302 学生姓名：学号：指导教师：杨继森，杨泽林，王先全，陈古波时间：从 2012 年 5 月 21 日到 2012 年 6 月 8 日

目录 1 摘要……………………………………………………… 3 2 关键词…………………………………………………… 3 3 正文……………………………………………………… 3 3.1 原理与总体方案……………………………………. 3.2 仿真设计……………………………………………. 3.3 硬件设计……………………………………………. 3.4 调试过程……………………………………………. 3.5 测试与分析…………………………………………. 3.6 结束语………………………………………………. 4 16 18 21 22 23 4 参考文献………………………………………………… 24

二、报告内容要求 1、摘要（不得超过 200 个字，宋体小四号）随着计算机技术的发展，嵌入式系统已成为计算机领域一个重要组成部分，并成为近年来新兴的研究热点。而基于 ARM 的嵌入式系统由于其低功耗、低成本、高性能等优势己经广泛地应用于工业控制领域、消费类电子产品、通信系统、网络系统、无线系统等领域。论文首先分析了嵌入式系统的基本概念和体系结构，阐述了 ARM 处理器的架构、特点及应用范围。讨论了 ARM 定时器工作原理，如何利用外部中断完成按键控制方波的占空比，论文最后以液晶显示器(LCD)为对象，将周期及高电平数值显示出来，最后完成硬件设计，将其在 AXD 上完成仿真下载及示波器观察波形变化。 2、关键词定时器中断外部中断 keil Proteus AXD LCD

3、正文（1）原理与总体方案 3.1.1 实验要求利用定时器产生 T=10ms 的方波，在指定的引脚输出，并将其周期和高电平宽度在 LCD 屏上显示。利用按键 K1 改变其高电平宽度，每按一次 K1，高电平宽度增加 1ms。高电平宽度在 1ms～9ms 循环改变。 3.1.2 实验原理首先利用定时器产生周期为 10ms 的方波，对定时器进行初始化，定时器时钟不分频，选择 MR2 为匹配寄存器，匹配值为 1ms，匹配控制器 MCR 的 6、7 位为 1，即 T0MCR = (1 << 7) | (1 << 6)，即当 MR2 匹配后将产生宽度为 1ms 的高电平，9ms 的电平。外部中断采用低电平触发方式，EINT3 中断为 IRQ 中断， EINT3 中断分量为向量 IRQ 通道 1。变量 timer0_count 用于定时器计数，highLeve1 用于保存按键次数，保证按键次数再 10 次内循环。主函数中将 p0.13 作为 GPIO 输出口，定义为 LED1，用于观察实验波形。P0.20 作为外部中断控制端口，接一按键。当没有按键按下时定时器服务程序的工作即是产生周期为 1ms 的高电平。timer0_count 用于计数，每来一次定时器中断 timer0_count 加 1,。进入 while 死循环后， if 语句判断 timer0_count 及 highLeve1 的大小，timer0_count 及 highLeve1 的初值分别为 0,1。If 语句成立后即将 LED1 置为低电平，之后的 9 个 1ms 都成立，即会产生 1：9 的高低电平宽度比。当 timer0_count 大于等于 10 时，定时器服务程序中将其重新置为 0。当有一次键按下时，执行外部中断，外部中断将 highLeve1 加 1，进入 while 循环的 if 判断语句将有两次不成立，即两次将 LED1 置为高电平，即有 2ms 的高电平，8 次成立，即 8ms 的低电平，即 2:8 的高低电平宽度比。按三次、四次、五次、六次、七次、八次同理。之后再按下一次建后，外部中断程序又重新将 highLeve1 置为 1，占空比又回到 1:9。如此循环即可实现高电平在 1ms~9ms 内循环改变。附上（定时器与中断相关说明）

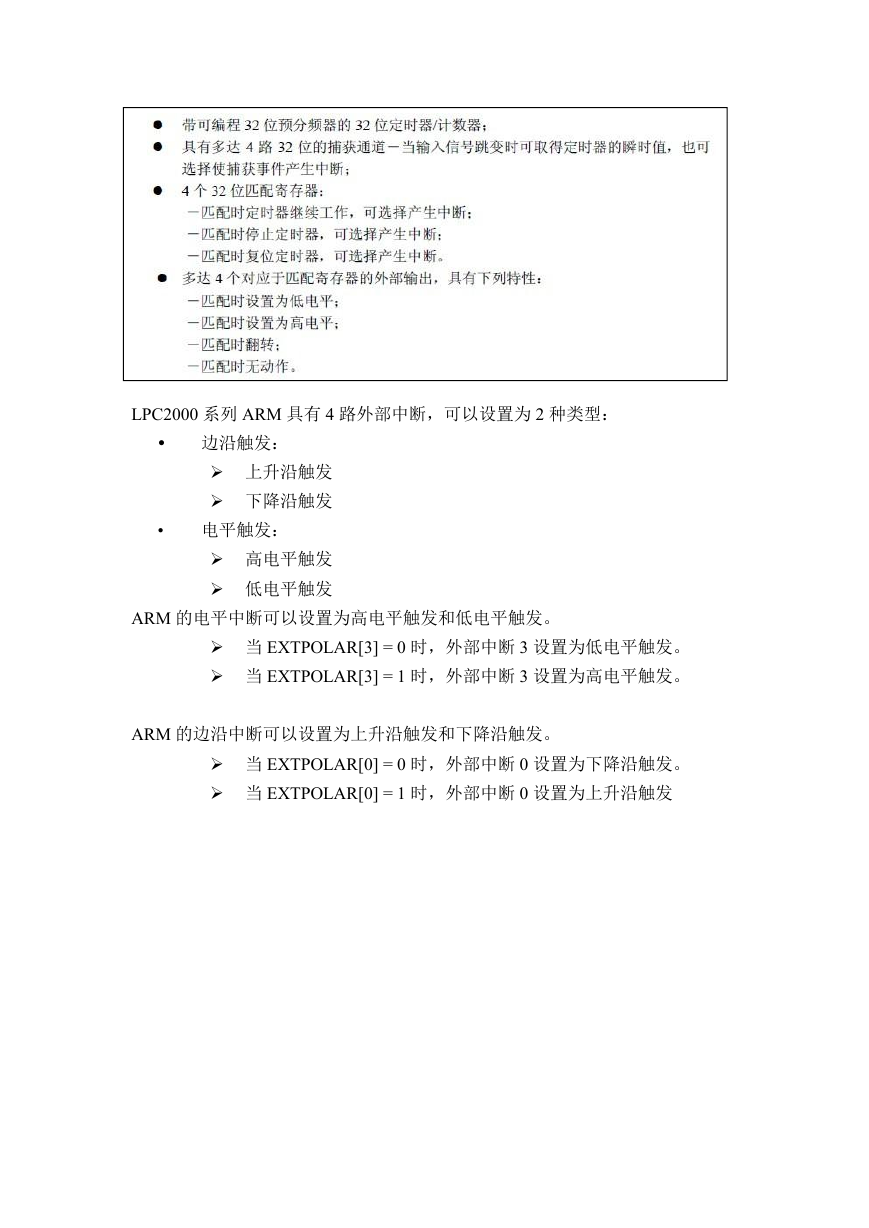

LPC2000 系列 ARM 具有 4 路外部中断，可以设置为 2 种类型：  • 边沿触发：  上升沿触发  下降沿触发电平触发：  高电平触发  低电平触发 ARM 的电平中断可以设置为高电平触发和低电平触发。  当 EXTPOLAR[3] = 0 时，外部中断 3 设置为低电平触发。  当 EXTPOLAR[3] = 1 时，外部中断 3 设置为高电平触发。 ARM 的边沿中断可以设置为上升沿触发和下降沿触发。  当 EXTPOLAR[0] = 0 时，外部中断 0 设置为下降沿触发。  当 EXTPOLAR[0] = 1 时，外部中断 0 设置为上升沿触发

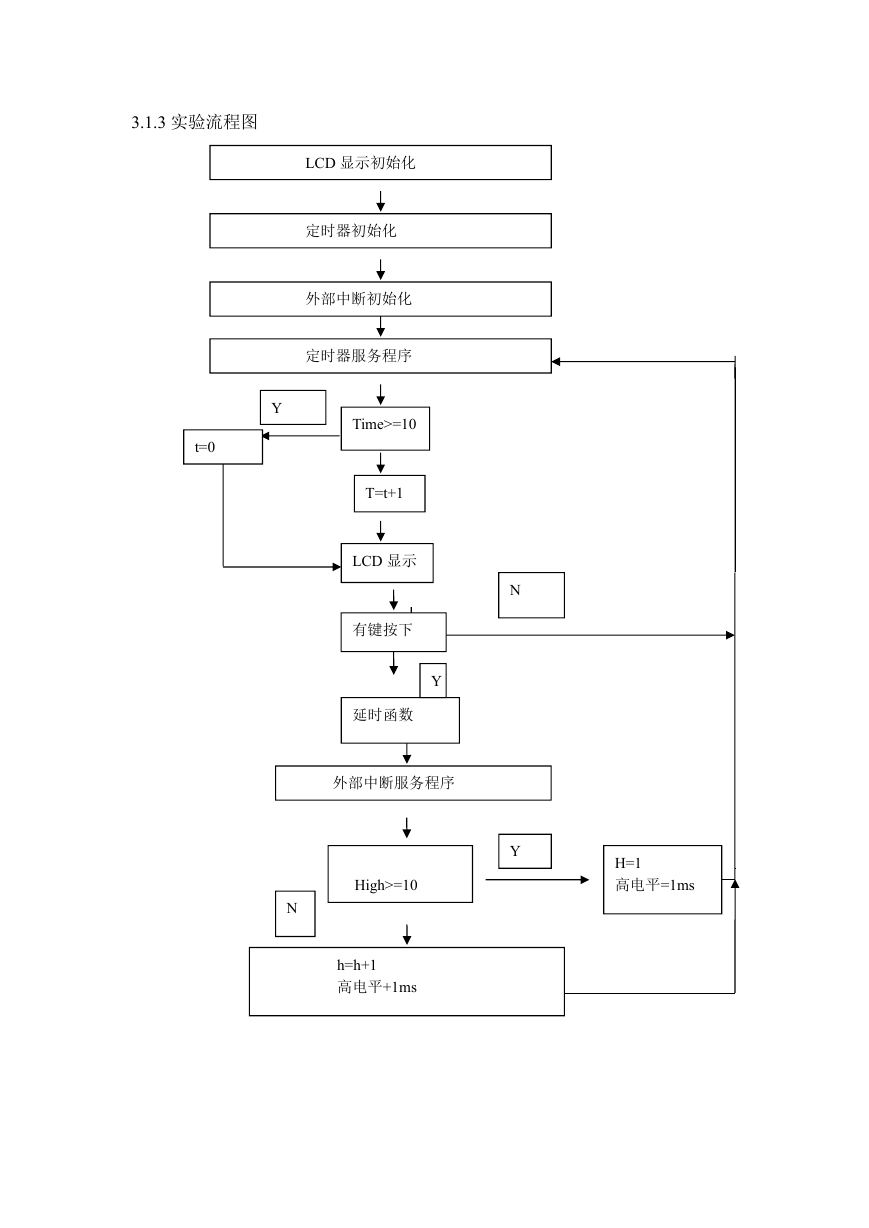

3.1.3 实验流程图 Y t=0 LCD 显示初始化定时器初始化外部中断初始化定时器服务程序 Time>=10 T=t+1 LCD 显示有键按下 Y 延时函数外部中断服务程序 High>=10 N h=h+1 高电平+1ms N Y H=1 高电平=1ms

3.1.4 LCD 初始化实现字显示 LCD 引脚如图所示引脚图的功能如表所示 LCD 显示模指令集（1）清屏功能：清 DDROM 值和 AC 值（2）归位功能：光标复位，光标返回到地址 00H

（3）输入方式设置功能：设置光标，画面移动方式。其中：I/D=1：数据读写操作后，AC 自加一； I/D=0：数据读写操作后，AC 自减一； S=1：数据读写操作，画面平移； S=0：数据读写操作，画面不动；（4）读 BF 及 AC 值功能：读忙 BF 和地址计数器 AC 的值。其中：BF=1：忙，BF=0：准备好。此时 AC 值意义为最近一次地址设置（CGRAM 或 DDRAM）定义。（5）写数据功能：根据最近设置的地址性质，数据写入 CGRAM 或 DDRAM 中。（11）读数据功能：根据最近设置的地址性质，从 CGRAM 或 DDRAM 数据读出。
