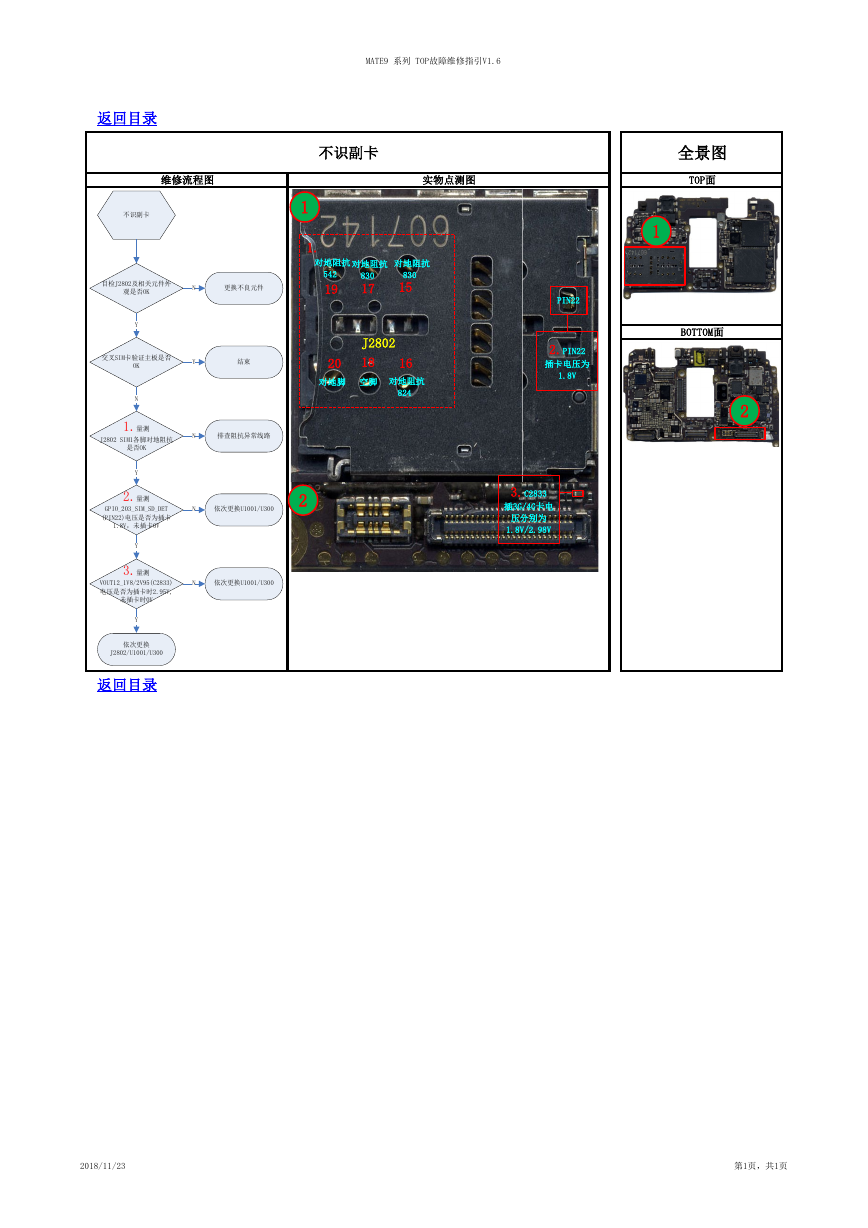

MATE9 系列 TOP故障维修指引V1.6 不识副卡 维修流程图 实物点测图 1 1. 对地阻抗 对地阻抗 对地阻抗 542 19 830 17 830 15 J2802 18 16 20 对地脚 空脚 对地阻抗 824 全景图 TOP面 1 BOTTOM面 2 PIN22 2.PIN22 插卡电压为 1.8V 返回目录 不识副卡 Y 交叉SIM卡验证主板是否 OK N 1.量测 J2802 SIM1各脚对地阻抗 是否OK Y 2.量测 GPIO_203_SIM_SD_DET (PIN22)电压是否为插卡 1.8V，未插卡0V Y 3.量测 目检J2802及相关元件外 观是否OK N 更换不良元件 Y 结束 N 排查阻抗异常线路 N 依次更换U1001/U300 2 3.C2833 插3G/4G卡电 压分别为 1.8V/2.98V VOUT12_1V8/2V95(C2833) 电压是否为插卡时2.95V, 未插卡时0V N 依次更换U1001/U300 Y 依次更换 J2802/U1001/U300 返回目录 2018/11/23 第1页，共1页
