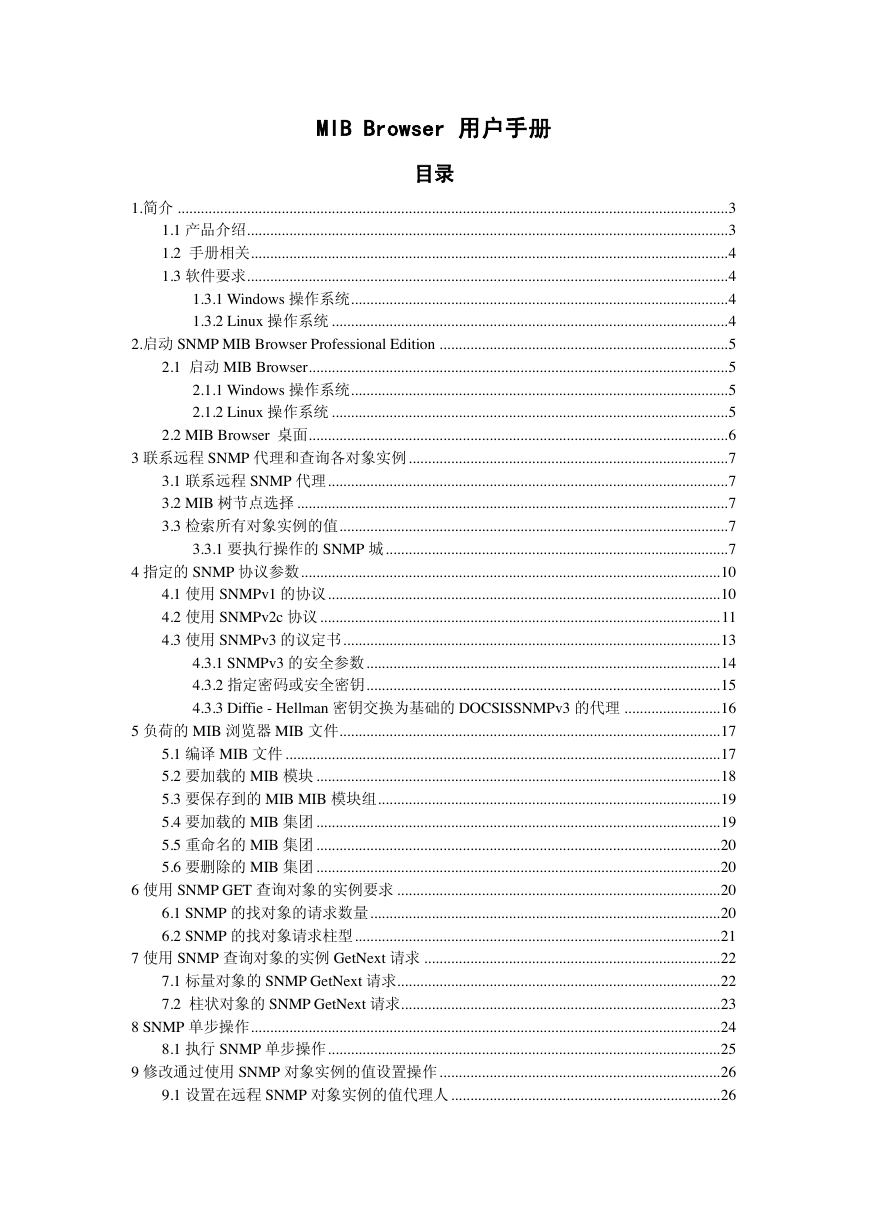

MIB Browser 用户手册目录 1.简介 ............................................................................................................................................... 3 1.1 产品介绍 ............................................................................................................................. 3 1.2 手册相关 ............................................................................................................................ 4 1.3 软件要求 ............................................................................................................................. 4 1.3.1 Windows 操作系统 .................................................................................................. 4 1.3.2 Linux 操作系统 ....................................................................................................... 4 2.启动 SNMP MIB Browser Professional Edition ........................................................................... 5 2.1 启动 MIB Browser ............................................................................................................. 5 2.1.1 Windows 操作系统 .................................................................................................. 5 2.1.2 Linux 操作系统 ....................................................................................................... 5 2.2 MIB Browser 桌面 ............................................................................................................. 6 3 联系远程 SNMP 代理和查询各对象实例 ................................................................................... 7 3.1 联系远程 SNMP 代理 ........................................................................................................ 7 3.2 MIB 树节点选择 ................................................................................................................ 7 3.3 检索所有对象实例的值 ..................................................................................................... 7 3.3.1 要执行操作的 SNMP 城 ......................................................................................... 7 4 指定的 SNMP 协议参数 ............................................................................................................. 10 4.1 使用 SNMPv1 的协议 ...................................................................................................... 10 4.2 使用 SNMPv2c 协议 ........................................................................................................ 11 4.3 使用 SNMPv3 的议定书 .................................................................................................. 13 4.3.1 SNMPv3 的安全参数 ............................................................................................ 14 4.3.2 指定密码或安全密钥 ............................................................................................ 15 4.3.3 Diffie - Hellman 密钥交换为基础的 DOCSISSNMPv3 的代理 ......................... 16 5 负荷的 MIB 浏览器 MIB 文件 ................................................................................................... 17 5.1 编译 MIB 文件 ................................................................................................................. 17 5.2 要加载的 MIB 模块 ......................................................................................................... 18 5.3 要保存到的 MIB MIB 模块组 ......................................................................................... 19 5.4 要加载的 MIB 集团 ......................................................................................................... 19 5.5 重命名的 MIB 集团 ......................................................................................................... 20 5.6 要删除的 MIB 集团 ......................................................................................................... 20 6 使用 SNMP GET 查询对象的实例要求 .................................................................................... 20 6.1 SNMP 的找对象的请求数量 ........................................................................................... 20 6.2 SNMP 的找对象请求柱型 ............................................................................................... 21 7 使用 SNMP 查询对象的实例 GetNext 请求 ............................................................................. 22 7.1 标量对象的 SNMP GetNext 请求.................................................................................... 22 7.2 柱状对象的 SNMP GetNext 请求................................................................................... 23 8 SNMP 单步操作 .......................................................................................................................... 24 8.1 执行 SNMP 单步操作 ...................................................................................................... 25 9 修改通过使用 SNMP 对象实例的值设置操作 ......................................................................... 26 9.1 设置在远程 SNMP 对象实例的值代理人 ...................................................................... 26

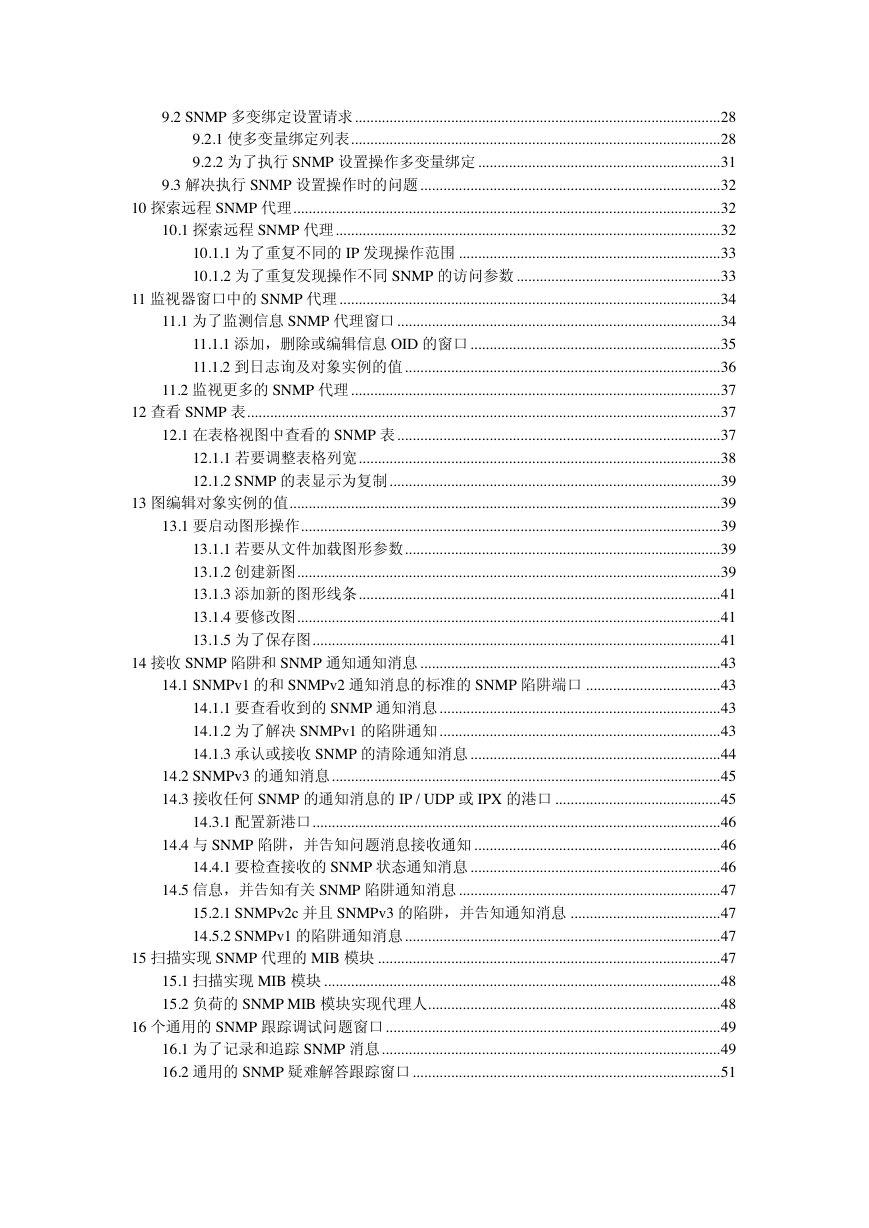

9.2 SNMP 多变绑定设置请求 ............................................................................................... 28 9.2.1 使多变量绑定列表 ................................................................................................ 28 9.2.2 为了执行 SNMP 设置操作多变量绑定 ............................................................... 31 9.3 解决执行 SNMP 设置操作时的问题 .............................................................................. 32 10 探索远程 SNMP 代理 ............................................................................................................... 32 10.1 探索远程 SNMP 代理 .................................................................................................... 32 10.1.1 为了重复不同的 IP 发现操作范围 .................................................................... 33 10.1.2 为了重复发现操作不同 SNMP 的访问参数 ..................................................... 33 11 监视器窗口中的 SNMP 代理 ................................................................................................... 34 11.1 为了监测信息 SNMP 代理窗口 .................................................................................... 34 11.1.1 添加，删除或编辑信息 OID 的窗口 ................................................................. 35 11.1.2 到日志询及对象实例的值 .................................................................................. 36 11.2 监视更多的 SNMP 代理 ................................................................................................ 37 12 查看 SNMP 表 ........................................................................................................................... 37 12.1 在表格视图中查看的 SNMP 表 .................................................................................... 37 12.1.1 若要调整表格列宽 .............................................................................................. 38 12.1.2 SNMP 的表显示为复制 ...................................................................................... 39 13 图编辑对象实例的值 ................................................................................................................ 39 13.1 要启动图形操作 ............................................................................................................. 39 13.1.1 若要从文件加载图形参数 .................................................................................. 39 13.1.2 创建新图 .............................................................................................................. 39 13.1.3 添加新的图形线条 .............................................................................................. 41 13.1.4 要修改图 .............................................................................................................. 41 13.1.5 为了保存图 .......................................................................................................... 41 14 接收 SNMP 陷阱和 SNMP 通知通知消息 .............................................................................. 43 14.1 SNMPv1 的和 SNMPv2 通知消息的标准的 SNMP 陷阱端口 ................................... 43 14.1.1 要查看收到的 SNMP 通知消息 ......................................................................... 43 14.1.2 为了解决 SNMPv1 的陷阱通知 ......................................................................... 43 14.1.3 承认或接收 SNMP 的清除通知消息 ................................................................. 44 14.2 SNMPv3 的通知消息 ..................................................................................................... 45 14.3 接收任何 SNMP 的通知消息的 IP / UDP 或 IPX 的港口 ........................................... 45 14.3.1 配置新港口 .......................................................................................................... 46 14.4 与 SNMP 陷阱，并告知问题消息接收通知 ................................................................ 46 14.4.1 要检查接收的 SNMP 状态通知消息 ................................................................. 46 14.5 信息，并告知有关 SNMP 陷阱通知消息 .................................................................... 47 15.2.1 SNMPv2c 并且 SNMPv3 的陷阱，并告知通知消息 ....................................... 47 14.5.2 SNMPv1 的陷阱通知消息 .................................................................................. 47 15 扫描实现 SNMP 代理的 MIB 模块 ......................................................................................... 47 15.1 扫描实现 MIB 模块 ....................................................................................................... 48 15.2 负荷的 SNMP MIB 模块实现代理人 ............................................................................ 48 16 个通用的 SNMP 跟踪调试问题窗口 ....................................................................................... 49 16.1 为了记录和追踪 SNMP 消息 ........................................................................................ 49 16.2 通用的 SNMP 疑难解答跟踪窗口 ................................................................................ 51

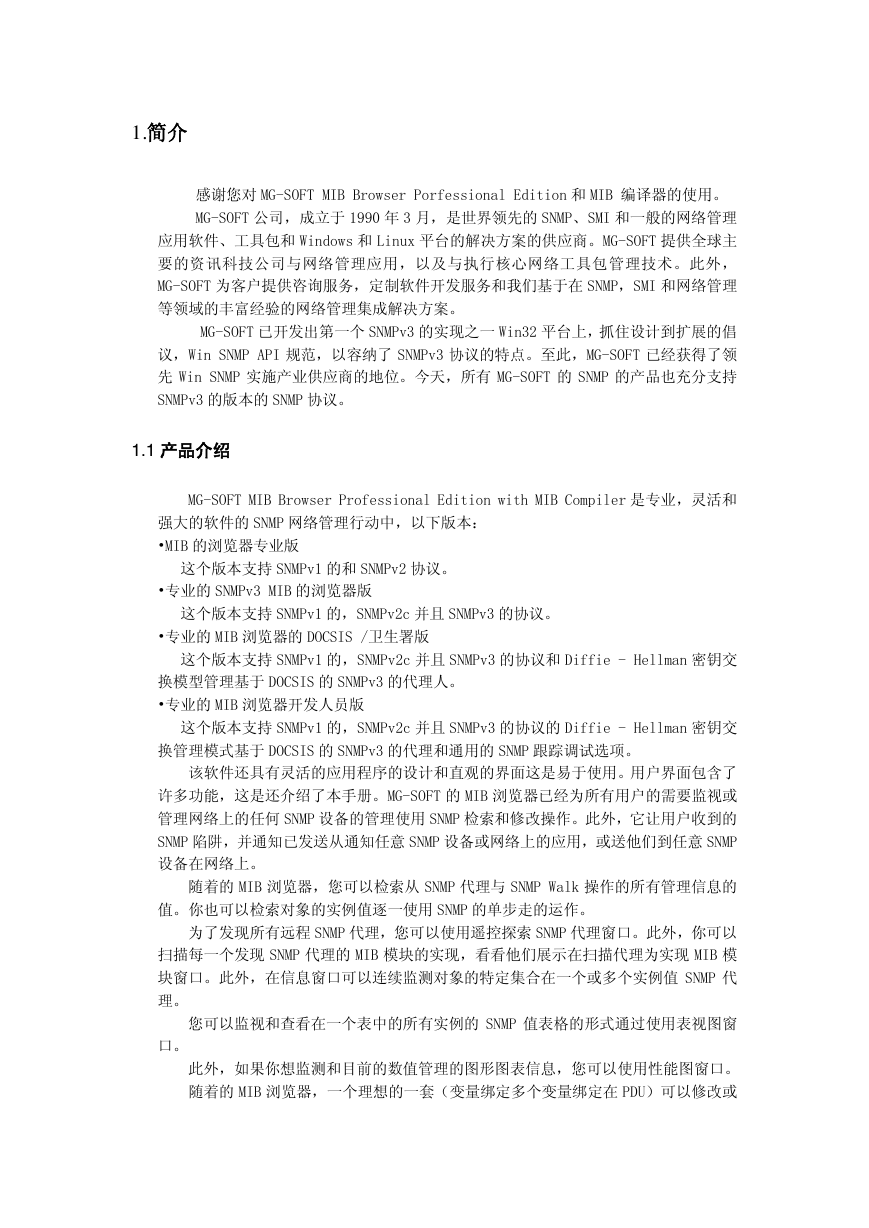

1.简介感谢您对 MG-SOFT MIB Browser Porfessional Edition 和 MIB 编译器的使用。 MG-SOFT 公司，成立于 1990 年 3 月，是世界领先的 SNMP、SMI 和一般的网络管理应用软件、工具包和 Windows 和 Linux 平台的解决方案的供应商。MG-SOFT 提供全球主要的资讯科技公司与网络管理应用，以及与执行核心网络工具包管理技术。此外， MG-SOFT 为客户提供咨询服务，定制软件开发服务和我们基于在 SNMP，SMI 和网络管理等领域的丰富经验的网络管理集成解决方案。 MG-SOFT 已开发出第一个 SNMPv3 的实现之一 Win32 平台上，抓住设计到扩展的倡议，Win SNMP API 规范，以容纳了 SNMPv3 协议的特点。至此，MG-SOFT 已经获得了领先 Win SNMP 实施产业供应商的地位。今天，所有 MG-SOFT 的 SNMP 的产品也充分支持 SNMPv3 的版本的 SNMP 协议。 1.1 产品介绍 MG-SOFT MIB Browser Professional Edition with MIB Compiler 是专业，灵活和强大的软件的 SNMP 网络管理行动中，以下版本： •MIB 的浏览器专业版这个版本支持 SNMPv1 的和 SNMPv2 协议。 •专业的 SNMPv3 MIB 的浏览器版这个版本支持 SNMPv1 的，SNMPv2c 并且 SNMPv3 的协议。 •专业的 MIB 浏览器的 DOCSIS /卫生署版这个版本支持 SNMPv1 的，SNMPv2c 并且 SNMPv3 的协议和 Diffie - Hellman 密钥交换模型管理基于 DOCSIS 的 SNMPv3 的代理人。 •专业的 MIB 浏览器开发人员版这个版本支持 SNMPv1 的，SNMPv2c 并且 SNMPv3 的协议的 Diffie - Hellman 密钥交换管理模式基于 DOCSIS 的 SNMPv3 的代理和通用的 SNMP 跟踪调试选项。该软件还具有灵活的应用程序的设计和直观的界面这是易于使用。用户界面包含了许多功能，这是还介绍了本手册。MG-SOFT 的 MIB 浏览器已经为所有用户的需要监视或管理网络上的任何 SNMP 设备的管理使用 SNMP 检索和修改操作。此外，它让用户收到的 SNMP 陷阱，并通知已发送从通知任意 SNMP 设备或网络上的应用，或送他们到任意 SNMP 设备在网络上。随着的 MIB 浏览器，您可以检索从 SNMP 代理与 SNMP Walk 操作的所有管理信息的值。你也可以检索对象的实例值逐一使用 SNMP 的单步走的运作。为了发现所有远程 SNMP 代理，您可以使用遥控探索 SNMP 代理窗口。此外，你可以扫描每一个发现 SNMP 代理的 MIB 模块的实现，看看他们展示在扫描代理为实现 MIB 模块窗口。此外，在信息窗口可以连续监测对象的特定集合在一个或多个实例值 SNMP 代理。您可以监视和查看在一个表中的所有实例的 SNMP 值表格的形式通过使用表视图窗口。此外，如果你想监测和目前的数值管理的图形图表信息，您可以使用性能图窗口。随着的 MIB 浏览器，一个理想的一套（变量绑定多个变量绑定在 PDU）可以修改或

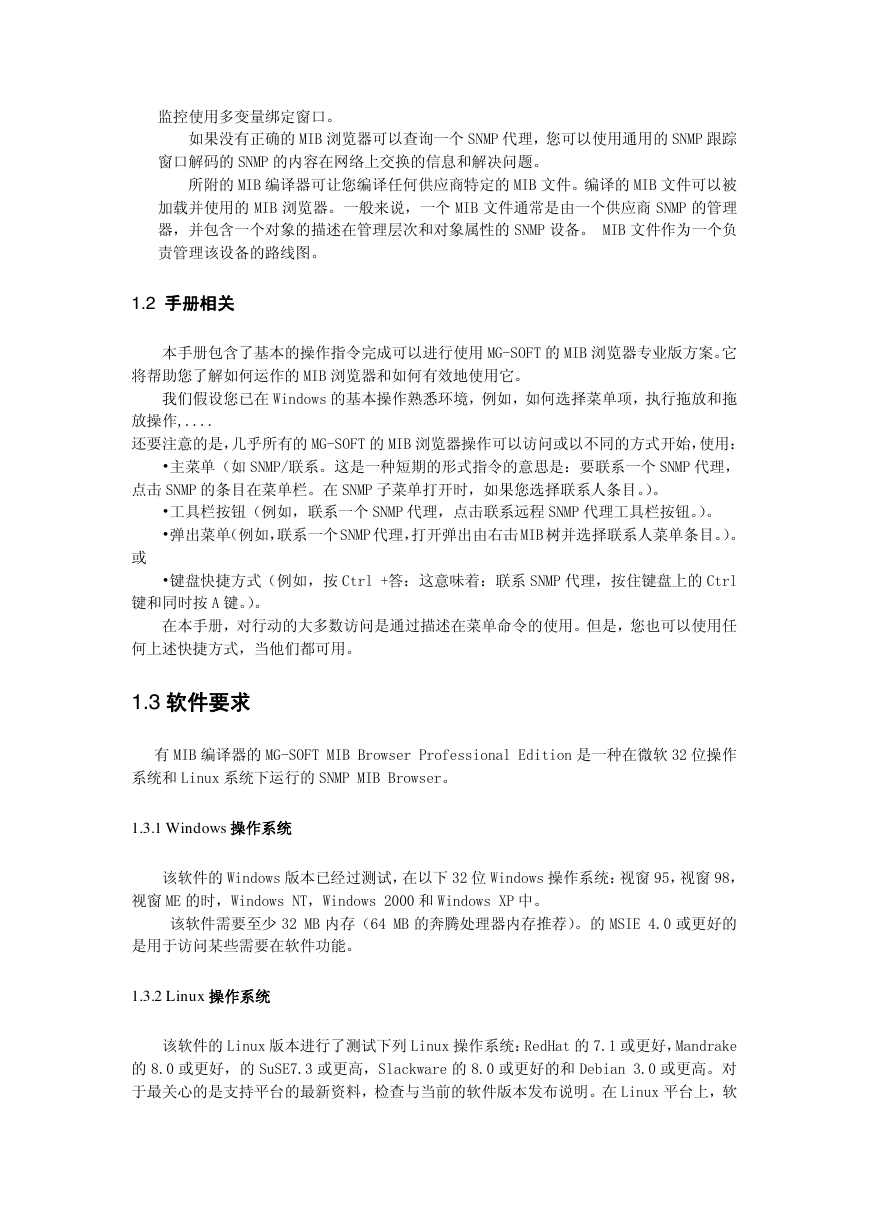

监控使用多变量绑定窗口。如果没有正确的 MIB 浏览器可以查询一个 SNMP 代理，您可以使用通用的 SNMP 跟踪窗口解码的 SNMP 的内容在网络上交换的信息和解决问题。所附的 MIB 编译器可让您编译任何供应商特定的 MIB 文件。编译的 MIB 文件可以被加载并使用的 MIB 浏览器。一般来说，一个 MIB 文件通常是由一个供应商 SNMP 的管理器，并包含一个对象的描述在管理层次和对象属性的 SNMP 设备。 MIB 文件作为一个负责管理该设备的路线图。 1.2 手册相关本手册包含了基本的操作指令完成可以进行使用 MG-SOFT 的 MIB 浏览器专业版方案。它将帮助您了解如何运作的 MIB 浏览器和如何有效地使用它。我们假设您已在 Windows 的基本操作熟悉环境，例如，如何选择菜单项，执行拖放和拖放操作,.... 还要注意的是，几乎所有的 MG-SOFT 的 MIB 浏览器操作可以访问或以不同的方式开始，使用： •主菜单（如 SNMP/联系。这是一种短期的形式指令的意思是：要联系一个 SNMP 代理，点击 SNMP 的条目在菜单栏。在 SNMP 子菜单打开时，如果您选择联系人条目。）。 •工具栏按钮（例如，联系一个 SNMP 代理，点击联系远程 SNMP 代理工具栏按钮。）。 •弹出菜单（例如，联系一个 SNMP 代理，打开弹出由右击 MIB 树并选择联系人菜单条目。）。或 •键盘快捷方式（例如，按 Ctrl +答：这意味着：联系 SNMP 代理，按住键盘上的 Ctrl 键和同时按 A 键。）。在本手册，对行动的大多数访问是通过描述在菜单命令的使用。但是，您也可以使用任何上述快捷方式，当他们都可用。 1.3 软件要求有 MIB 编译器的 MG-SOFT MIB Browser Professional Edition 是一种在微软 32 位操作系统和 Linux 系统下运行的 SNMP MIB Browser。 1.3.1 Windows 操作系统该软件的 Windows 版本已经过测试，在以下 32 位 Windows 操作系统：视窗 95，视窗 98，视窗 ME 的时，Windows NT，Windows 2000 和 Windows XP 中。该软件需要至少 32 MB 内存（64 MB 的奔腾处理器内存推荐）。的 MSIE 4.0 或更好的是用于访问某些需要在软件功能。 1.3.2 Linux 操作系统该软件的 Linux 版本进行了测试下列 Linux 操作系统：RedHat 的 7.1 或更好，Mandrake 的 8.0 或更好，的 SuSE7.3 或更高，Slackware 的 8.0 或更好的和 Debian 3.0 或更高。对于最关心的是支持平台的最新资料，检查与当前的软件版本发布说明。在 Linux 平台上，软

件需要至少 64 MB 内存（96 MB 记忆体的 Pentium 处理器推荐）。另请注意，这对 MG-SOFT 的 MIB 浏览器预发布版本的 Linux 专业版不支持的图形展示值取自管理的设备（性能曲线图窗口）。此外，它不能接收 SNMP 陷阱，并告知通知从远程 SNMP 代理。 2.启动 SNMP MIB Browser Professional Edition 2.1 启动 MIB Browser 2.1.1 Windows 操作系统 1.在 Windows 操作系统中，选择开始/程序/MG-SOFT 的 MIB 浏览器/从 Windows 任务栏进入 MIB 浏览器。 2.当程序启动，MIB 的浏览器专业版初始屏幕出现之后，欢迎使用 MG-SOFT 的 MIB 的浏览器对话框（图 1）。它显示的信息 MG-SOFT 的 MIB 浏览器，MG-SOFT 公司和相关软产品。 3.要开始使用该软件，点击继续按钮。的 MIB 台式机浏览器出现（图 2）。 2.1.2 Linux 操作系统 1.在基于 Linux 的操作系统：随着安装的 KDE 桌面，选择在任务栏 K 菜单和 MG-SOFT 的 MIB 浏览器/MIB 浏览器项。随着安装的 GNOME 桌面，GNOME 菜单选择，和 MG-SOFTMIB 浏览器/MIB 浏览器项。 2.当程序启动，MIB 的浏览器专业版初始屏幕出现之后，欢迎使用 MG-SOFTMIB 的浏览器对话框（图 1）。它显示的信息 MG-SOFT 的 MIB 浏览器，MG-SOFT 公司和相关软产品。 3.要开始使用该软件，点击继续按钮。的 MIB 台式机浏览器出现（图 2）。注意：您还可以通过输入'mgmibbpe 一个'MG-SOFT 的 MIB 浏览器终端窗口（例如 xterm 或兼

容）。 2.2 MIB Browser 桌面 MIB 的浏览器的外观设计和功能遵循一般的 Windows 公约为基础的应用。的 MIB 桌面上有一个浏览器标题栏，菜单栏，工具栏，状态栏，最小化，最大化和关闭按钮的 MIB 只和一些地区的具体浏览器。 MIB 的浏览器在桌面上，你可以切换 3，一般标签的查询标签，MIB 的标签，并平标签。显示的选项卡包括意见面板，框架或标签，其中包含任一 MIB 树的结构，结果 SNMP 操作，一组的 MIB 和加载或列表卸载 MIB 模块，屏操作的结果，如需详细这些地区的描述，请参阅帮助文件的 MIB 浏览器（帮助/帮助主题）。菜单栏菜单栏是一个附近的一个主要窗口，它包含菜单栏顶部如文件，编辑，查看,....项，如果您单击菜单项，每个菜单可以展开以显示它在分组的命令。该命令用来访问的方案和各种功能执行不同的操作。工具栏该工具栏包含一系列的按钮，提供一组快速访问最常见的菜单命令。工作区工作面积之间的工具栏和状态栏区。它具有查询，MIB 和平标签，每个包含一个或两个框架与窗口板。状态栏一个状态栏是一个在主窗口底部栏。在 MIB 台式机浏览器，它显示了当前选择的节点， OID 的了 SNMP 数据包交换的数字，目前使用的协议，状态指示器和陷阱通知的指标。

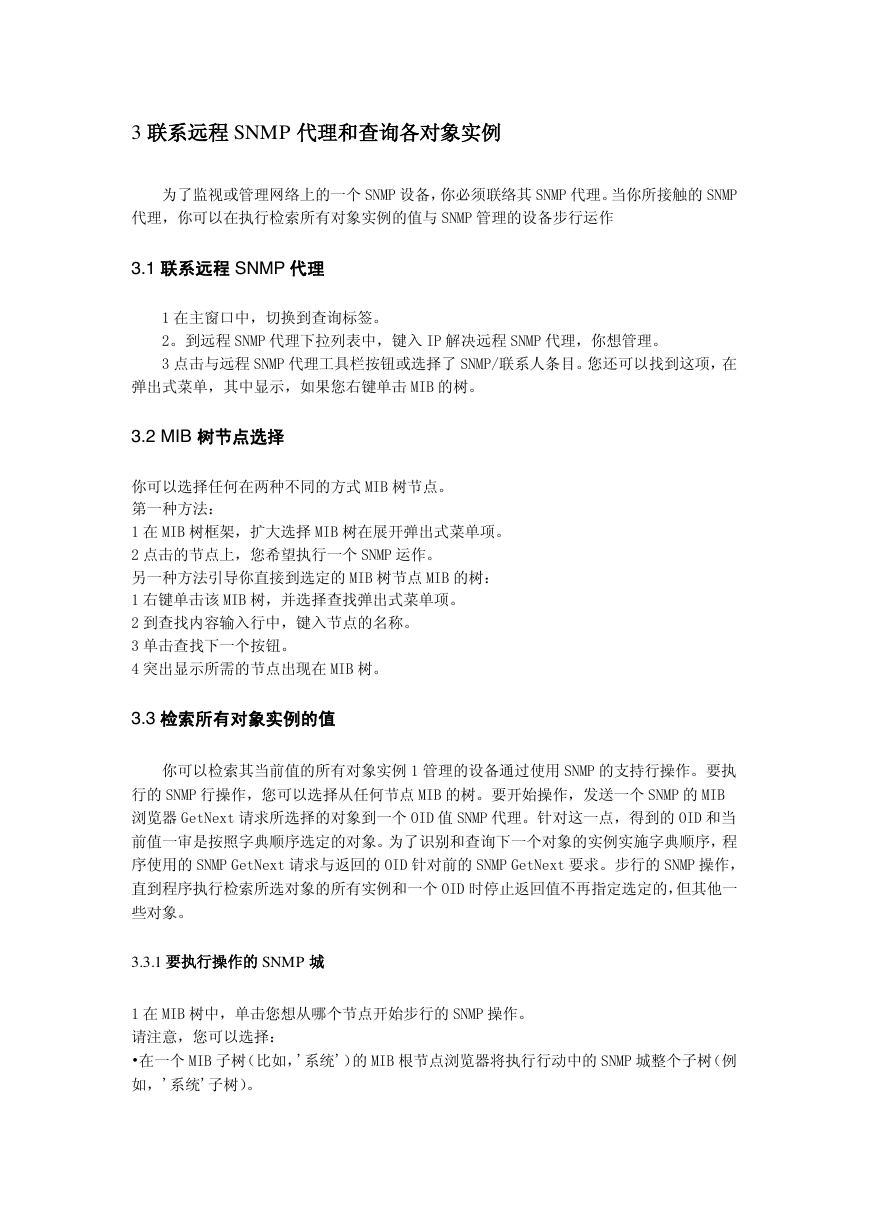

3 联系远程 SNMP 代理和查询各对象实例为了监视或管理网络上的一个 SNMP 设备，你必须联络其 SNMP 代理。当你所接触的 SNMP 代理，你可以在执行检索所有对象实例的值与 SNMP 管理的设备步行运作 3.1 联系远程 SNMP 代理 1 在主窗口中，切换到查询标签。 2。到远程 SNMP 代理下拉列表中，键入 IP 解决远程 SNMP 代理，你想管理。 3 点击与远程 SNMP 代理工具栏按钮或选择了 SNMP/联系人条目。您还可以找到这项，在弹出式菜单，其中显示，如果您右键单击 MIB 的树。 3.2 MIB 树节点选择你可以选择任何在两种不同的方式 MIB 树节点。第一种方法： 1 在 MIB 树框架，扩大选择 MIB 树在展开弹出式菜单项。 2 点击的节点上，您希望执行一个 SNMP 运作。另一种方法引导你直接到选定的 MIB 树节点 MIB 的树： 1 右键单击该 MIB 树，并选择查找弹出式菜单项。 2 到查找内容输入行中，键入节点的名称。 3 单击查找下一个按钮。 4 突出显示所需的节点出现在 MIB 树。 3.3 检索所有对象实例的值你可以检索其当前值的所有对象实例 1 管理的设备通过使用 SNMP 的支持行操作。要执行的 SNMP 行操作，您可以选择从任何节点 MIB 的树。要开始操作，发送一个 SNMP 的 MIB 浏览器 GetNext 请求所选择的对象到一个 OID 值 SNMP 代理。针对这一点，得到的 OID 和当前值一审是按照字典顺序选定的对象。为了识别和查询下一个对象的实例实施字典顺序，程序使用的 SNMP GetNext 请求与返回的 OID 针对前的 SNMP GetNext 要求。步行的 SNMP 操作，直到程序执行检索所选对象的所有实例和一个 OID 时停止返回值不再指定选定的，但其他一些对象。 3.3.1 要执行操作的 SNMP 城 1 在 MIB 树中，单击您想从哪个节点开始步行的 SNMP 操作。请注意，您可以选择： •在一个 MIB 子树（比如，'系统'）的 MIB 根节点浏览器将执行行动中的 SNMP 城整个子树（例如，'系统'子树）。

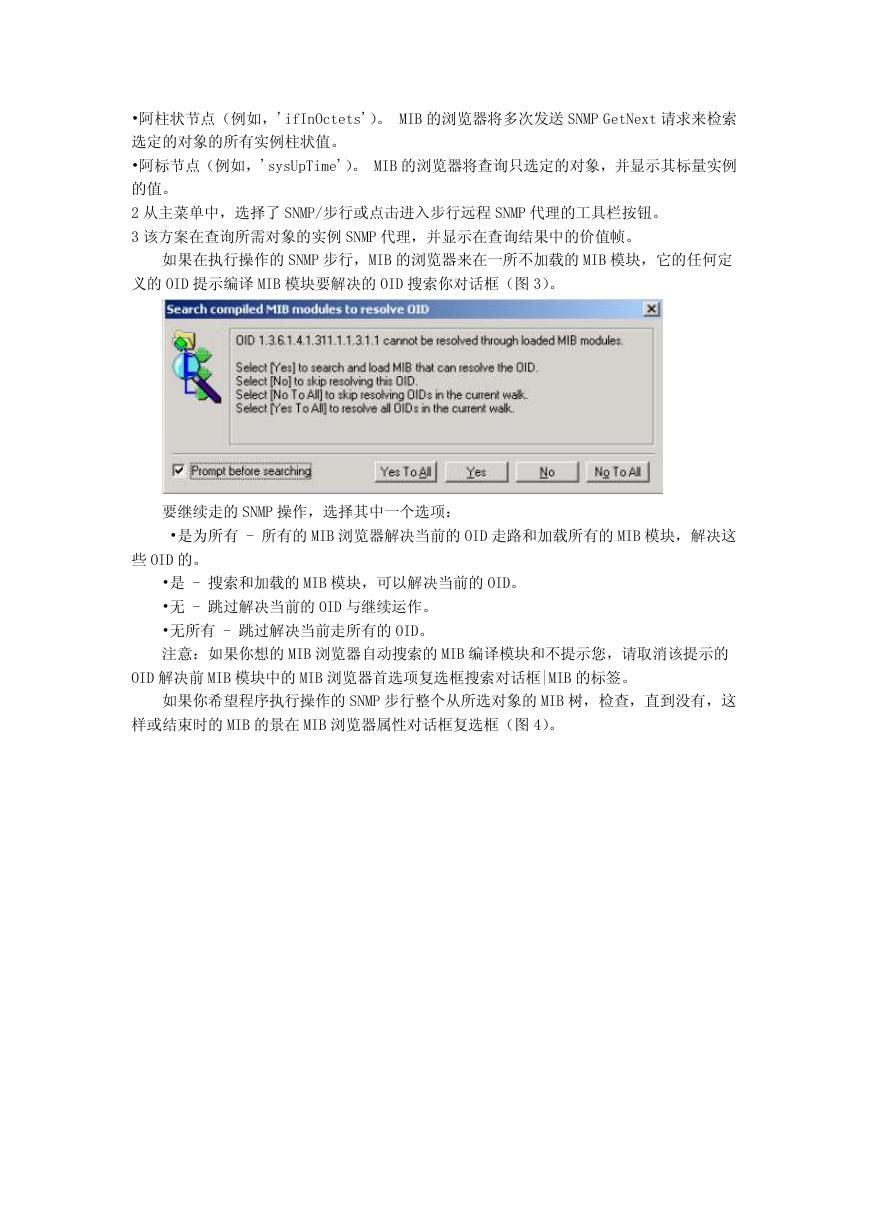

•阿柱状节点（例如，'ifInOctets'）。 MIB 的浏览器将多次发送 SNMP GetNext 请求来检索选定的对象的所有实例柱状值。 •阿标节点（例如，'sysUpTime'）。 MIB 的浏览器将查询只选定的对象，并显示其标量实例的值。 2 从主菜单中，选择了 SNMP/步行或点击进入步行远程 SNMP 代理的工具栏按钮。 3 该方案在查询所需对象的实例 SNMP 代理，并显示在查询结果中的价值帧。如果在执行操作的 SNMP 步行，MIB 的浏览器来在一所不加载的 MIB 模块，它的任何定义的 OID 提示编译 MIB 模块要解决的 OID 搜索你对话框（图 3）。要继续走的 SNMP 操作，选择其中一个选项： •是为所有 - 所有的 MIB 浏览器解决当前的 OID 走路和加载所有的 MIB 模块，解决这些 OID 的。 •是 - 搜索和加载的 MIB 模块，可以解决当前的 OID。 •无 - 跳过解决当前的 OID 与继续运作。 •无所有 - 跳过解决当前走所有的 OID。注意：如果你想的 MIB 浏览器自动搜索的 MIB 编译模块和不提示您，请取消该提示的 OID 解决前 MIB 模块中的 MIB 浏览器首选项复选框搜索对话框|MIB 的标签。如果你希望程序执行操作的 SNMP 步行整个从所选对象的 MIB 树，检查，直到没有，这样或结束时的 MIB 的景在 MIB 浏览器属性对话框复选框（图 4）。
