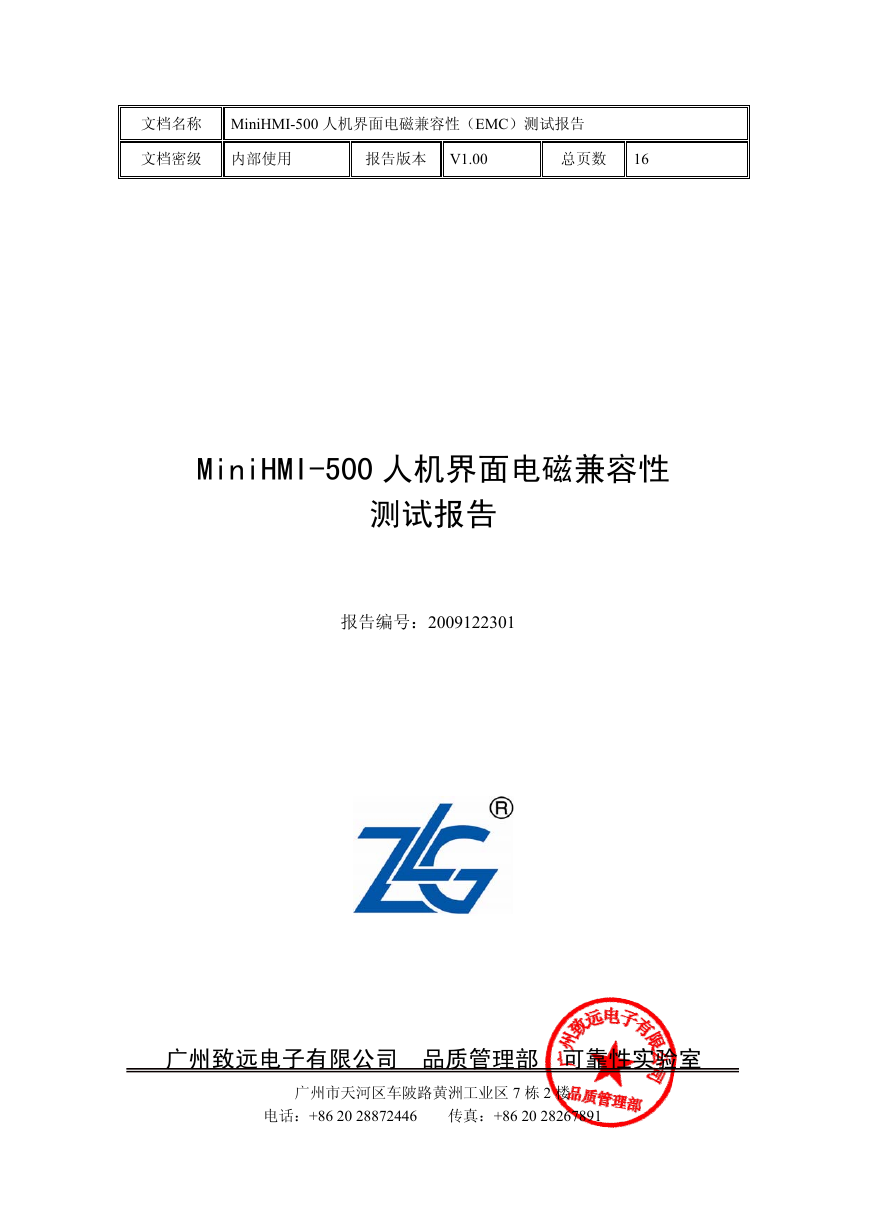

    文档名称 MiniHMI-500 人机界面电磁兼容性（EMC）测试报告 文档密级 内部使用 报告版本 V1.00 总页数 16 MiniHMI-500 人机界面电磁兼容性 测试报告 报告编号：2009122301 广州致远电子有限公司 品质管理部 可靠性实验室 广州市天河区车陂路黄洲工业区 7 栋 2 楼 电话：+86 20 28872446 传真：+86 20 28267891

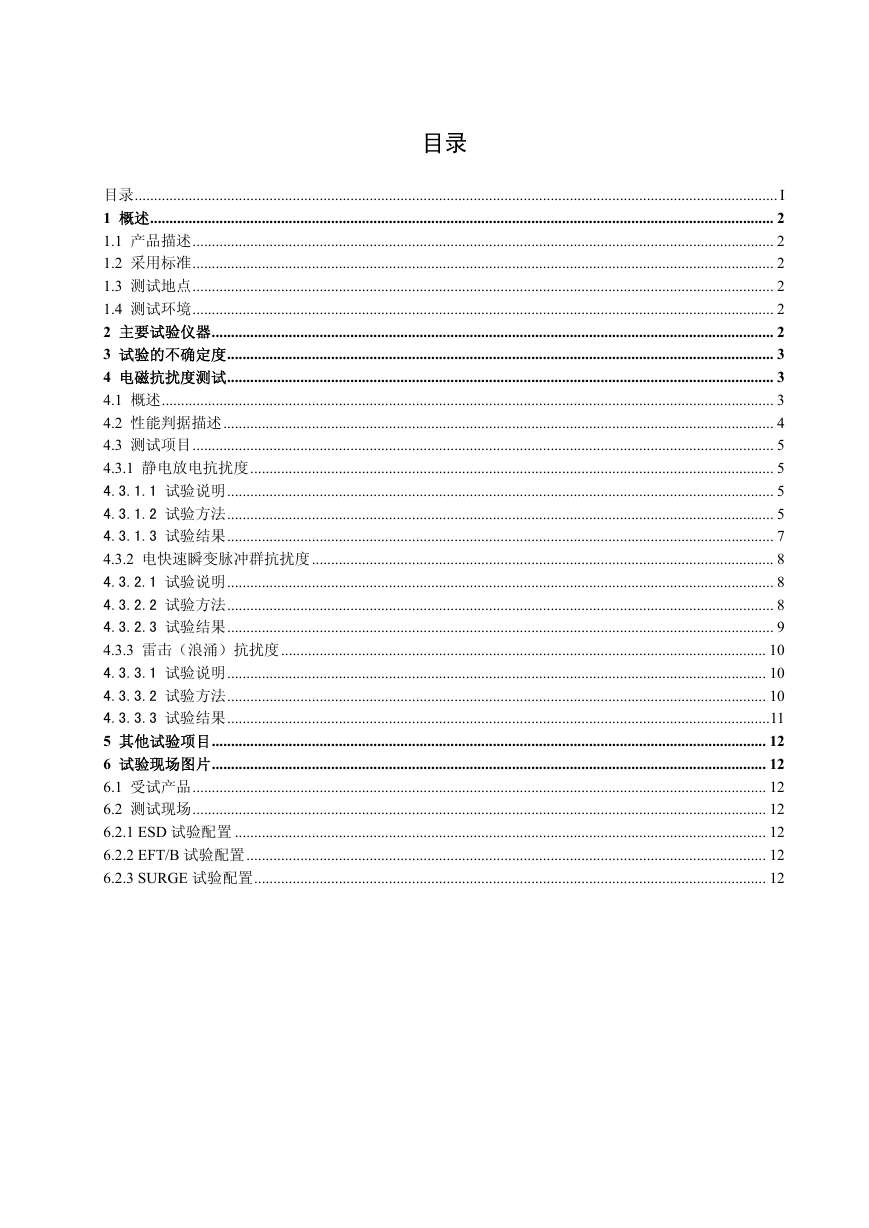

    目录 目录....................................................................................................................................................................... I 1 概述.................................................................................................................................................................. 2 1.1 产品描述....................................................................................................................................................... 2 1.2 采用标准....................................................................................................................................................... 2 1.3 测试地点....................................................................................................................................................... 2 1.4 测试环境....................................................................................................................................................... 2 2 主要试验仪器.................................................................................................................................................. 2 3 试验的不确定度.............................................................................................................................................. 3 4 电磁抗扰度测试.............................................................................................................................................. 3 4.1 概述............................................................................................................................................................... 3 4.2 性能判据描述............................................................................................................................................... 4 4.3 测试项目....................................................................................................................................................... 5 4.3.1 静电放电抗扰度........................................................................................................................................ 5 4.3.1.1 试验说明.............................................................................................................................................. 5 4.3.1.2 试验方法.............................................................................................................................................. 5 4.3.1.3 试验结果.............................................................................................................................................. 7 4.3.2 电快速瞬变脉冲群抗扰度........................................................................................................................ 8 4.3.2.1 试验说明.............................................................................................................................................. 8 4.3.2.2 试验方法.............................................................................................................................................. 8 4.3.2.3 试验结果.............................................................................................................................................. 9 4.3.3 雷击（浪涌）抗扰度.............................................................................................................................. 10 4.3.3.1 试验说明............................................................................................................................................ 10 4.3.3.2 试验方法............................................................................................................................................ 10 4.3.3.3 试验结果.............................................................................................................................................11 5 其他试验项目................................................................................................................................................ 12 6 试验现场图片................................................................................................................................................ 12 6.1 受试产品..................................................................................................................................................... 12 6.2 测试现场..................................................................................................................................................... 12 6.2.1 ESD 试验配置 .......................................................................................................................................... 12 6.2.2 EFT/B 试验配置....................................................................................................................................... 12 6.2.3 SURGE 试验配置..................................................................................................................................... 12

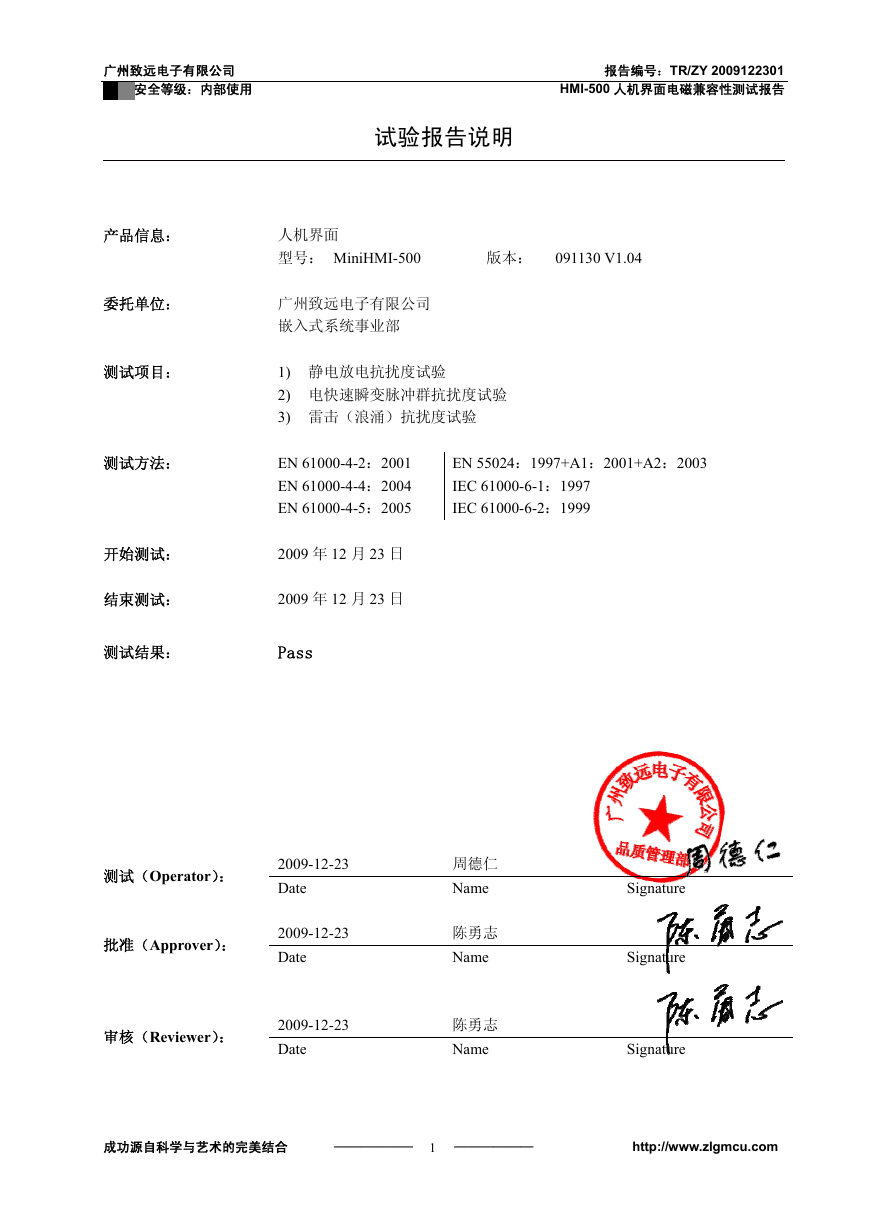

    广州致远电子有限公司 报告编号：TR/ZY 2009122301 HMI-500 人机界面电磁兼容性测试报告 安全等级：内部使用 试验报告说明 产品信息： 委托单位： 测试项目： 测试方法： 开始测试： 结束测试： 测试结果： 测试（Operator）： 批准（Approver）： 审核（Reviewer）： 版本： 091130 V1.04 人机界面 型号： MiniHMI-500 广州致远电子有限公司 嵌入式系统事业部 1) 静电放电抗扰度试验 2) 电快速瞬变脉冲群抗扰度试验 3) 雷击（浪涌）抗扰度试验 EN 61000-4-2：2001 EN 61000-4-4：2004 EN 61000-4-5：2005 2009 年 12 月 23 日 2009 年 12 月 23 日 EN 55024：1997+A1：2001+A2：2003 IEC 61000-6-1：1997 IEC 61000-6-2：1999 Pass 2009-12-23 Date 2009-12-23 Date 2009-12-23 Date 周德仁 Name 陈勇志 Name 陈勇志 Name Signature Signature Signature 成功源自科学与艺术的完美结合 —————— 1 —————— http://www.zlgmcu.com

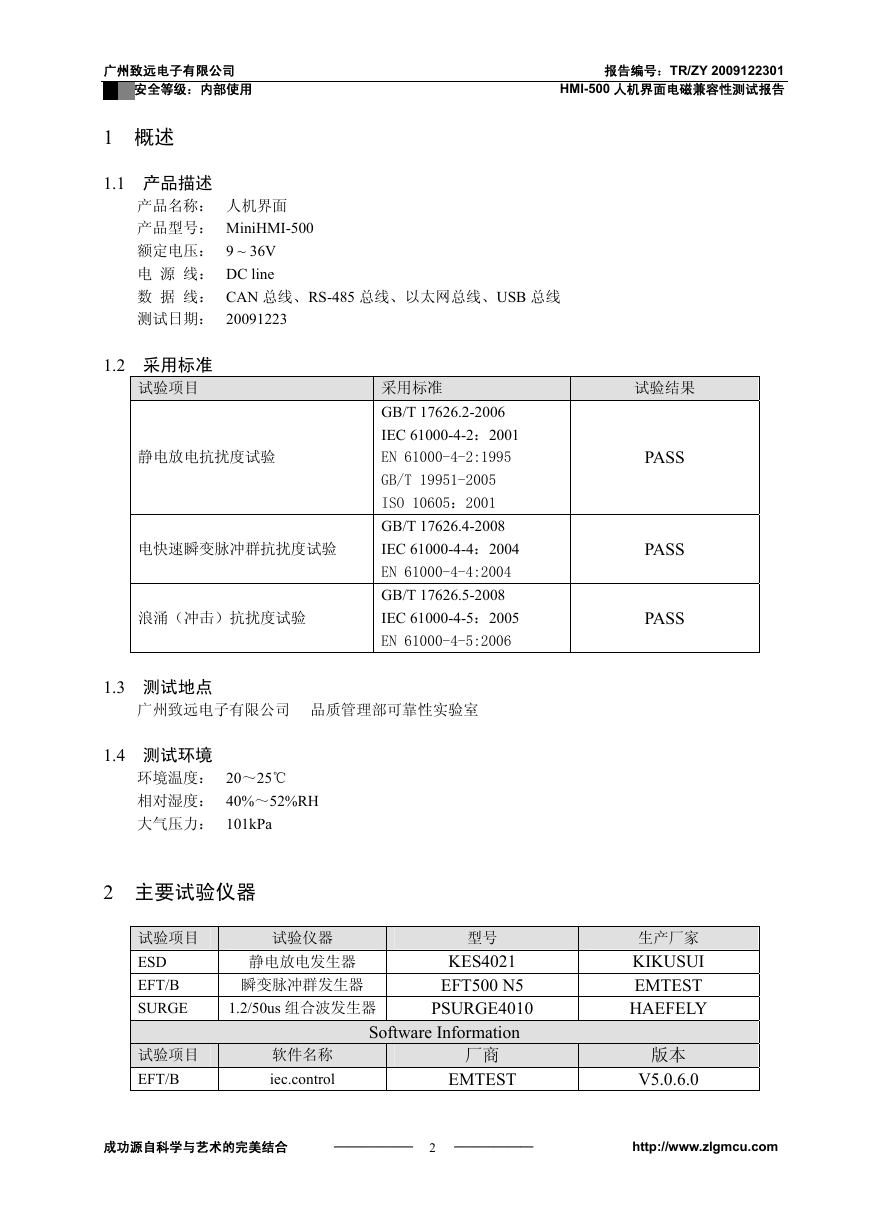

    广州致远电子有限公司 报告编号：TR/ZY 2009122301 HMI-500 人机界面电磁兼容性测试报告 安全等级：内部使用 1 概述 1.1 产品描述 产品名称： 人机界面 产品型号： MiniHMI-500 额定电压： 9 ~ 36V 电 源 线： DC line 数 据 线： CAN 总线、RS-485 总线、以太网总线、USB 总线 测试日期： 20091223 1.2 采用标准 试验项目 静电放电抗扰度试验 电快速瞬变脉冲群抗扰度试验 浪涌（冲击）抗扰度试验 1.3 测试地点 采用标准 GB/T 17626.2-2006 IEC 61000-4-2：2001 EN 61000-4-2:1995 GB/T 19951-2005 ISO 10605：2001 GB/T 17626.4-2008 IEC 61000-4-4：2004 EN 61000-4-4:2004 GB/T 17626.5-2008 IEC 61000-4-5：2005 EN 61000-4-5:2006 广州致远电子有限公司 品质管理部可靠性实验室 1.4 测试环境 环境温度： 20～25℃ 相对湿度： 40%～52%RH 大气压力： 101kPa 2 主要试验仪器 试验结果 PASS PASS PASS 试验项目 ESD EFT/B SURGE 试验项目 EFT/B 试验仪器 静电放电发生器 瞬变脉冲群发生器 1.2/50us 组合波发生器 型号 KES4021 EFT500 N5 PSURGE4010 软件名称 iec.control Software Information 厂商 EMTEST 生产厂家 KIKUSUI EMTEST HAEFELY 版本 V5.0.6.0 成功源自科学与艺术的完美结合 —————— 2 —————— http://www.zlgmcu.com

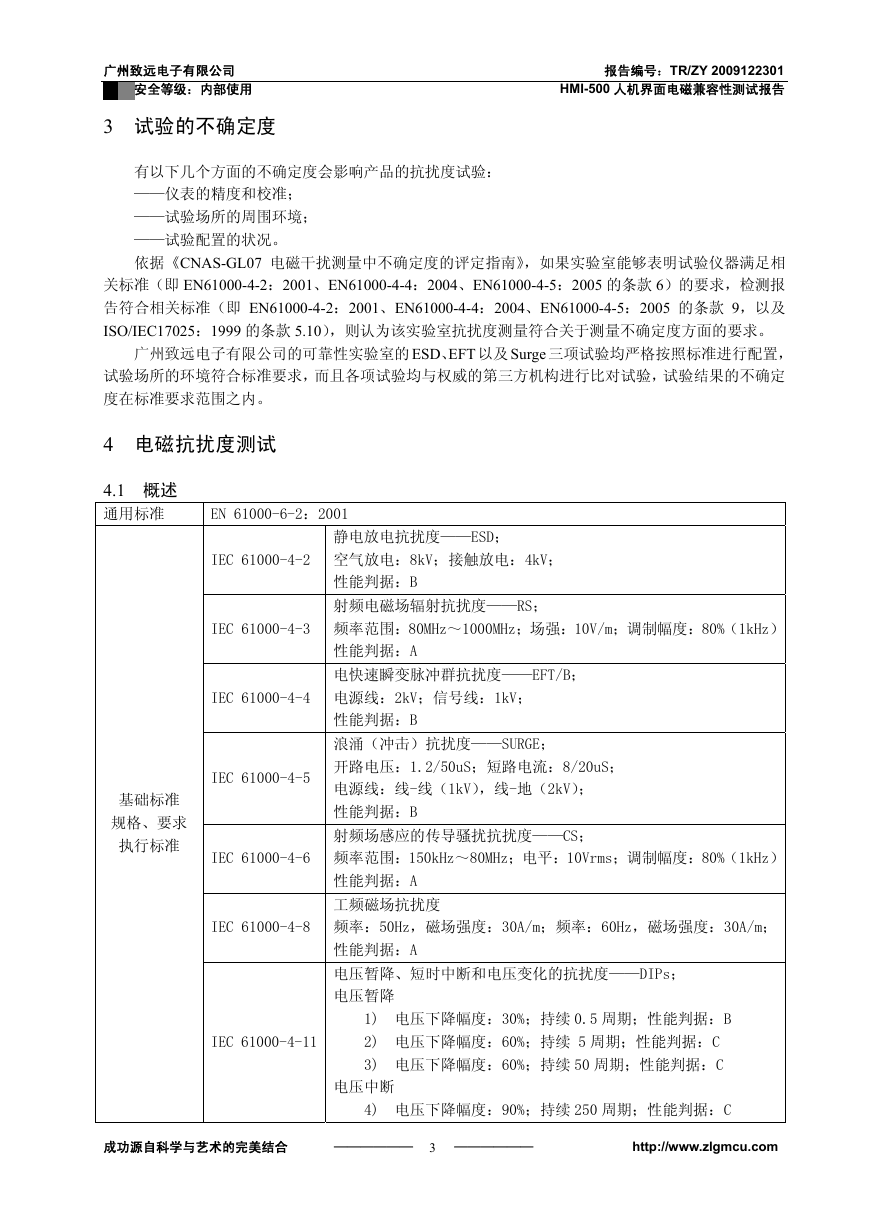

    广州致远电子有限公司 报告编号：TR/ZY 2009122301 HMI-500 人机界面电磁兼容性测试报告 安全等级：内部使用 3 试验的不确定度 有以下几个方面的不确定度会影响产品的抗扰度试验： ——仪表的精度和校准； ——试验场所的周围环境； ——试验配置的状况。 依据《CNAS-GL07 电磁干扰测量中不确定度的评定指南》，如果实验室能够表明试验仪器满足相 关标准（即 EN61000-4-2：2001、EN61000-4-4：2004、EN61000-4-5：2005 的条款 6）的要求，检测报 告符合相关标准（即 EN61000-4-2：2001、EN61000-4-4：2004、EN61000-4-5：2005 的条款 9，以及 ISO/IEC17025：1999 的条款 5.10），则认为该实验室抗扰度测量符合关于测量不确定度方面的要求。 广州致远电子有限公司的可靠性实验室的 ESD、EFT 以及 Surge 三项试验均严格按照标准进行配置， 试验场所的环境符合标准要求，而且各项试验均与权威的第三方机构进行比对试验，试验结果的不确定 度在标准要求范围之内。 4 电磁抗扰度测试 4.1 概述 通用标准 EN 61000-6-2：2001 基础标准 规格、要求 执行标准 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 静电放电抗扰度——ESD； 空气放电：8kV；接触放电：4kV； 性能判据：B 射频电磁场辐射抗扰度——RS； 频率范围：80MHz～1000MHz；场强：10V/m；调制幅度：80%（1kHz） 性能判据：A 电快速瞬变脉冲群抗扰度——EFT/B； 电源线：2kV；信号线：1kV； 性能判据：B 浪涌（冲击）抗扰度——SURGE； 开路电压：1.2/50uS；短路电流：8/20uS； 电源线：线-线（1kV），线-地（2kV）； 性能判据：B IEC 61000-4-6 IEC 61000-4-8 射频场感应的传导骚扰抗扰度——CS； 频率范围：150kHz～80MHz；电平：10Vrms；调制幅度：80%（1kHz） 性能判据：A 工频磁场抗扰度 频率：50Hz，磁场强度：30A/m；频率：60Hz，磁场强度：30A/m； 性能判据：A IEC 61000-4-11 电压暂降、短时中断和电压变化的抗扰度——DIPs； 电压暂降 1) 电压下降幅度：30%；持续 0.5 周期；性能判据：B 2) 电压下降幅度：60%；持续 5 周期；性能判据：C 3) 电压下降幅度：60%；持续 50 周期；性能判据：C 电压中断 4) 电压下降幅度：90%；持续 250 周期；性能判据：C 成功源自科学与艺术的完美结合 —————— 3 —————— http://www.zlgmcu.com

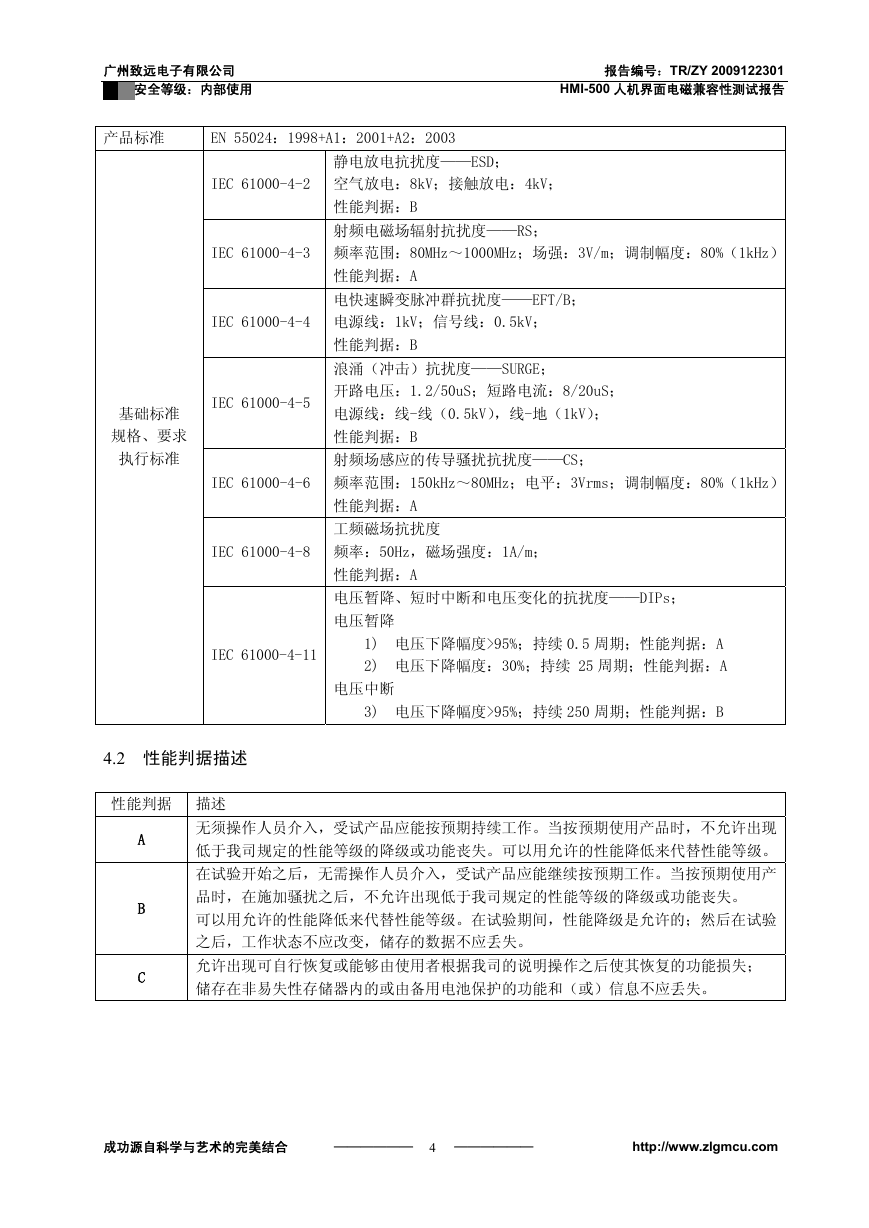

    广州致远电子有限公司 报告编号：TR/ZY 2009122301 HMI-500 人机界面电磁兼容性测试报告 安全等级：内部使用 产品标准 EN 55024：1998+A1：2001+A2：2003 基础标准 规格、要求 执行标准 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11 静电放电抗扰度——ESD； 空气放电：8kV；接触放电：4kV； 性能判据：B 射频电磁场辐射抗扰度——RS； 频率范围：80MHz～1000MHz；场强：3V/m；调制幅度：80%（1kHz） 性能判据：A 电快速瞬变脉冲群抗扰度——EFT/B； 电源线：1kV；信号线：0.5kV； 性能判据：B 浪涌（冲击）抗扰度——SURGE； 开路电压：1.2/50uS；短路电流：8/20uS； 电源线：线-线（0.5kV），线-地（1kV）； 性能判据：B 射频场感应的传导骚扰抗扰度——CS； 频率范围：150kHz～80MHz；电平：3Vrms；调制幅度：80%（1kHz） 性能判据：A 工频磁场抗扰度 频率：50Hz，磁场强度：1A/m； 性能判据：A 电压暂降、短时中断和电压变化的抗扰度——DIPs； 电压暂降 1) 电压下降幅度>95%；持续 0.5 周期；性能判据：A 2) 电压下降幅度：30%；持续 25 周期；性能判据：A 电压中断 3) 电压下降幅度>95%；持续 250 周期；性能判据：B 4.2 性能判据描述 性能判据 描述 A B C 无须操作人员介入，受试产品应能按预期持续工作。当按预期使用产品时，不允许出现 低于我司规定的性能等级的降级或功能丧失。可以用允许的性能降低来代替性能等级。 在试验开始之后，无需操作人员介入，受试产品应能继续按预期工作。当按预期使用产 品时，在施加骚扰之后，不允许出现低于我司规定的性能等级的降级或功能丧失。 可以用允许的性能降低来代替性能等级。在试验期间，性能降级是允许的；然后在试验 之后，工作状态不应改变，储存的数据不应丢失。 允许出现可自行恢复或能够由使用者根据我司的说明操作之后使其恢复的功能损失； 储存在非易失性存储器内的或由备用电池保护的功能和（或）信息不应丢失。 成功源自科学与艺术的完美结合 —————— 4 —————— http://www.zlgmcu.com

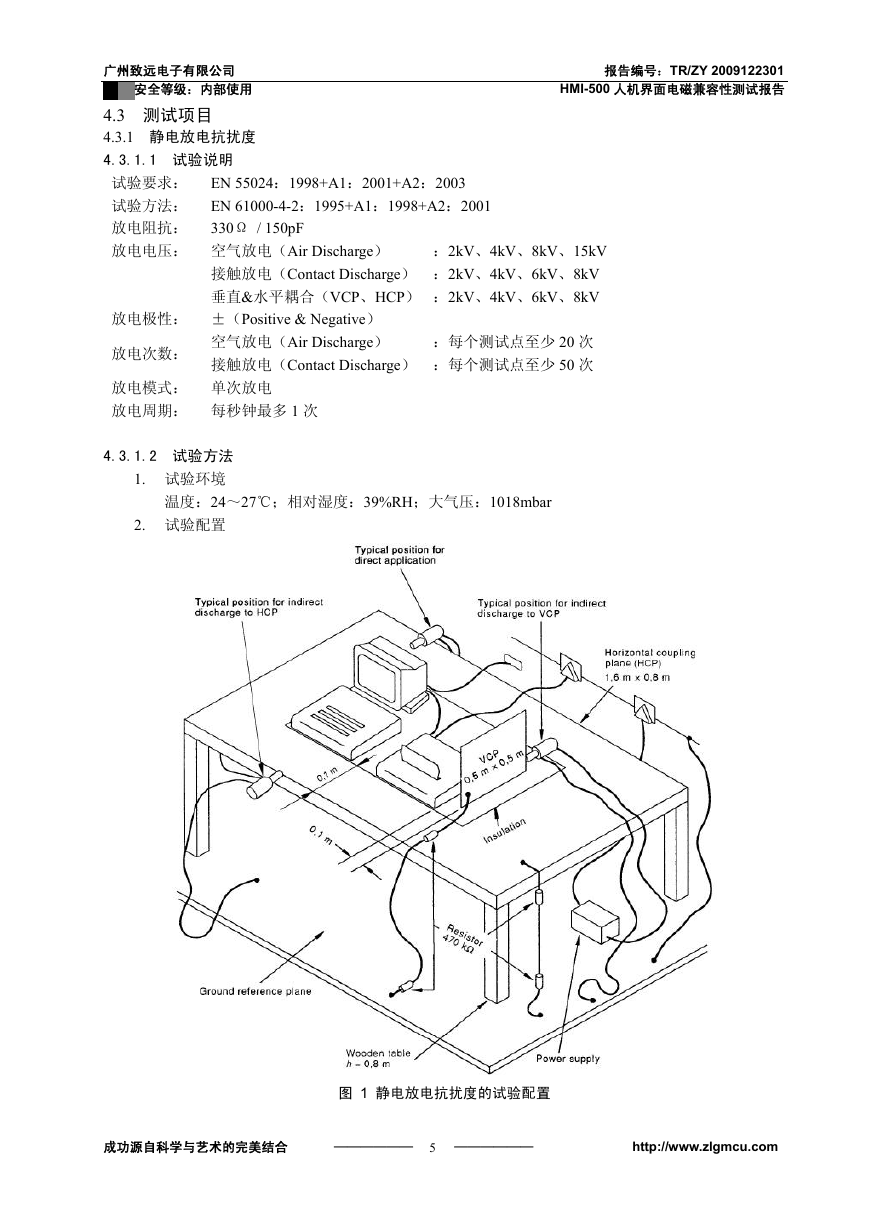

    广州致远电子有限公司 报告编号：TR/ZY 2009122301 HMI-500 人机界面电磁兼容性测试报告 安全等级：内部使用 4.3 测试项目 4.3.1 静电放电抗扰度 4.3.1.1 试验说明 试验要求： 试验方法： 放电阻抗： 放电电压： EN 55024：1998+A1：2001+A2：2003 EN 61000-4-2：1995+A1：1998+A2：2001 330Ω / 150pF ：2kV、4kV、8kV、15kV 空气放电（Air Discharge） 接触放电（Contact Discharge） ：2kV、4kV、6kV、8kV 垂直&水平耦合（VCP、HCP） ：2kV、4kV、6kV、8kV 放电极性： ±（Positive & Negative） 空气放电（Air Discharge） ：每个测试点至少 20 次 接触放电（Contact Discharge） ：每个测试点至少 50 次 放电次数： 放电模式： 单次放电 放电周期： 每秒钟最多 1 次 4.3.1.2 试验方法 1. 试验环境 温度：24～27℃；相对湿度：39%RH；大气压：1018mbar 2. 试验配置 图 1 静电放电抗扰度的试验配置 成功源自科学与艺术的完美结合 —————— 5 —————— http://www.zlgmcu.com

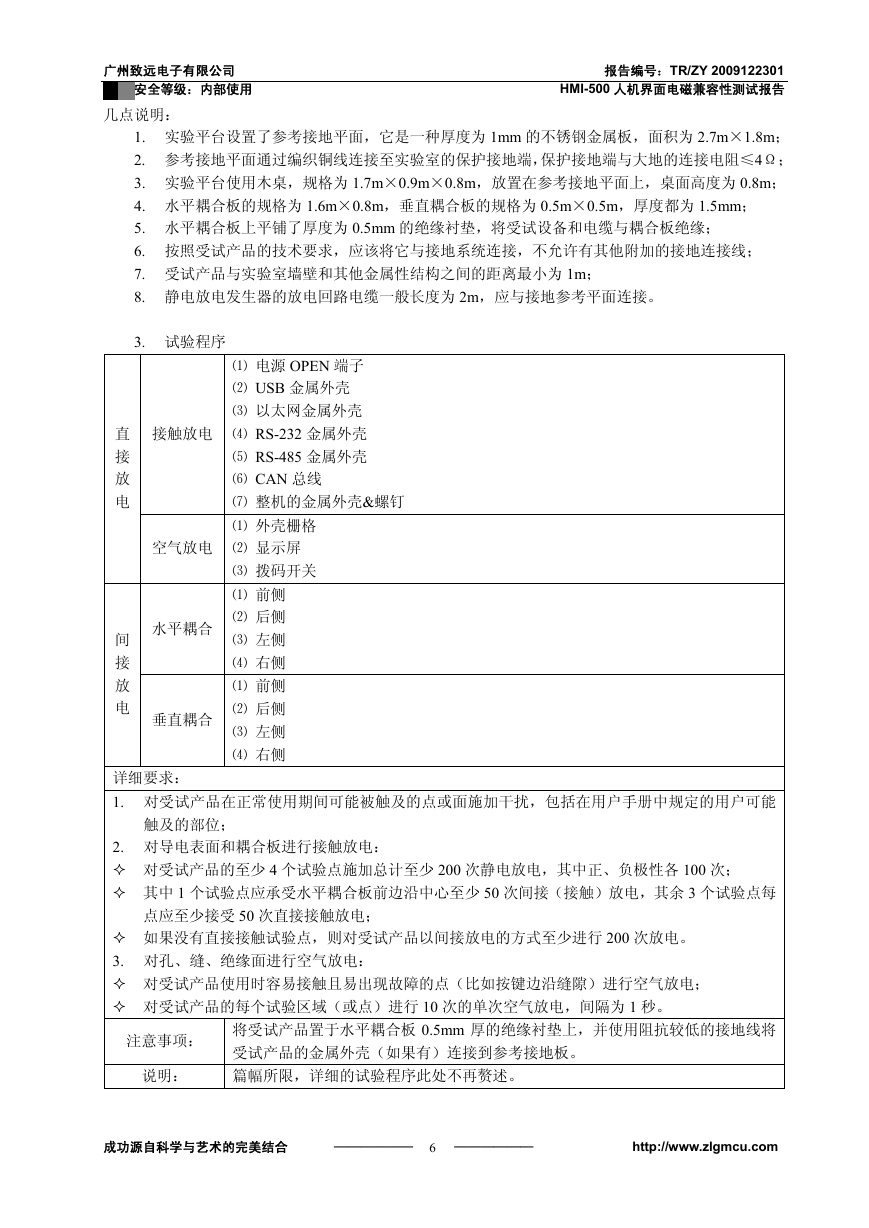

    广州致远电子有限公司 报告编号：TR/ZY 2009122301 HMI-500 人机界面电磁兼容性测试报告 安全等级：内部使用 几点说明： 1. 实验平台设置了参考接地平面，它是一种厚度为 1mm 的不锈钢金属板，面积为 2.7m×1.8m； 2. 参考接地平面通过编织铜线连接至实验室的保护接地端，保护接地端与大地的连接电阻≤4Ω； 3. 实验平台使用木桌，规格为 1.7m×0.9m×0.8m，放置在参考接地平面上，桌面高度为 0.8m； 4. 水平耦合板的规格为 1.6m×0.8m，垂直耦合板的规格为 0.5m×0.5m，厚度都为 1.5mm； 5. 水平耦合板上平铺了厚度为 0.5mm 的绝缘衬垫，将受试设备和电缆与耦合板绝缘； 6. 按照受试产品的技术要求，应该将它与接地系统连接，不允许有其他附加的接地连接线； 7. 受试产品与实验室墙壁和其他金属性结构之间的距离最小为 1m； 8. 静电放电发生器的放电回路电缆一般长度为 2m，应与接地参考平面连接。 3. 试验程序 直 接 放 电 间 接 放 电 接触放电 空气放电 水平耦合 垂直耦合 ⑴ 电源 OPEN 端子 ⑵ USB 金属外壳 ⑶ 以太网金属外壳 ⑷ RS-232 金属外壳 ⑸ RS-485 金属外壳 ⑹ CAN 总线 ⑺ 整机的金属外壳&螺钉 ⑴ 外壳栅格 ⑵ 显示屏 ⑶ 拨码开关 ⑴ 前侧 ⑵ 后侧 ⑶ 左侧 ⑷ 右侧 ⑴ 前侧 ⑵ 后侧 ⑶ 左侧 ⑷ 右侧 详细要求： 1. 对受试产品在正常使用期间可能被触及的点或面施加干扰，包括在用户手册中规定的用户可能 触及的部位； 2. 对导电表面和耦合板进行接触放电： 对受试产品的至少 4 个试验点施加总计至少 200 次静电放电，其中正、负极性各 100 次； 其中 1 个试验点应承受水平耦合板前边沿中心至少 50 次间接（接触）放电，其余 3 个试验点每 点应至少接受 50 次直接接触放电； 如果没有直接接触试验点，则对受试产品以间接放电的方式至少进行 200 次放电。 3. 对孔、缝、绝缘面进行空气放电： 对受试产品使用时容易接触且易出现故障的点（比如按键边沿缝隙）进行空气放电； 对受试产品的每个试验区域（或点）进行 10 次的单次空气放电，间隔为 1 秒。 注意事项： 说明： 将受试产品置于水平耦合板 0.5mm 厚的绝缘衬垫上，并使用阻抗较低的接地线将 受试产品的金属外壳（如果有）连接到参考接地板。 篇幅所限，详细的试验程序此处不再赘述。 成功源自科学与艺术的完美结合 —————— 6 —————— http://www.zlgmcu.com
