基于Java开发的免费网络拓扑软件-SugarNMSTool.pdf-资料库

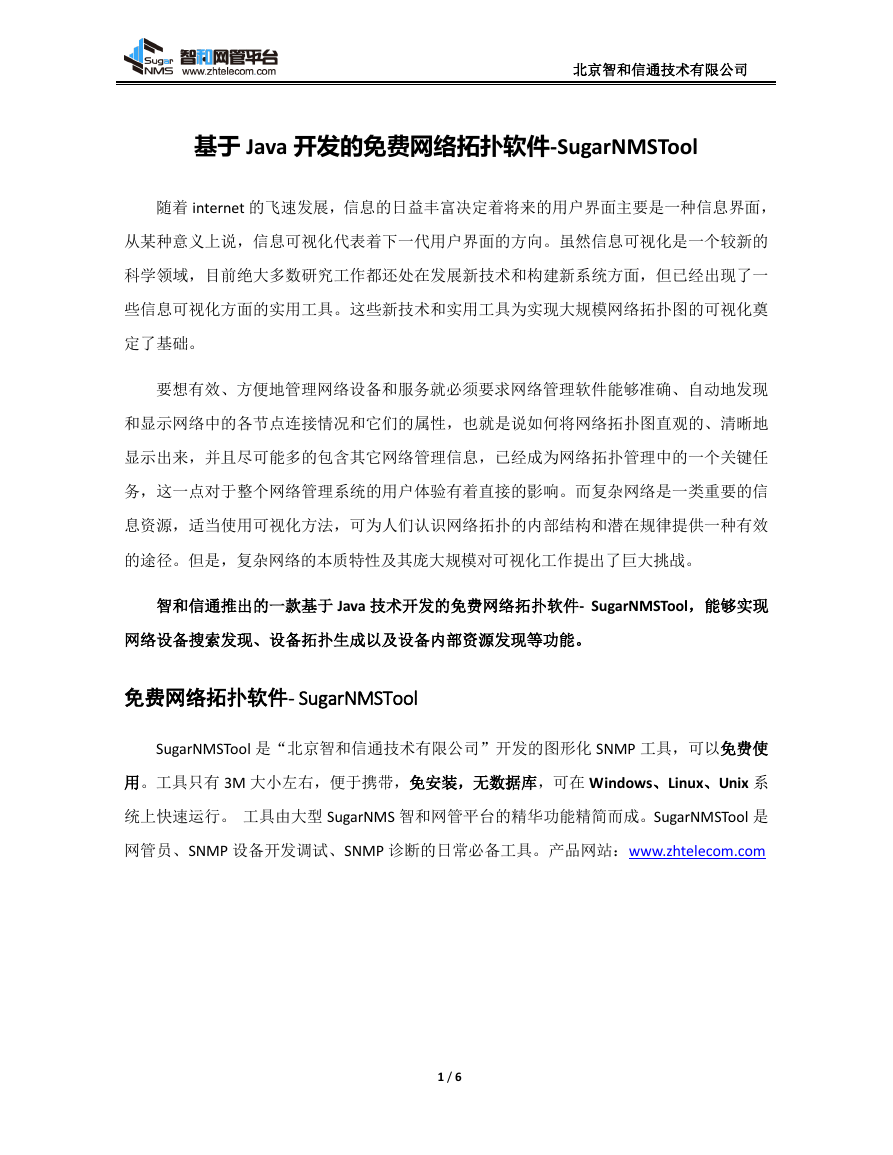

北京智和信通技术有限公司基于 Java 开发的免费网络拓扑软件-SugarNMSTool 随着 internet 的飞速发展，信息的日益丰富决定着将来的用户界面主要是一种信息界面，从某种意义上说，信息可视化代表着下一代用户界面的方向。虽然信息可视化是一个较新的科学领域，目前绝大多数研究工作都还处在发展新技术和构建新系统方面，但已经出现了一些信息可视化方面的实用工具。这些新技术和实用工具为实现大规模网络拓扑图的可视化奠定了基础。要想有效、方便地管理网络设备和服务就必须要求网络管理软件能够准确、自动地发现和显示网络中的各节点连接情况和它们的属性，也就是说如何将网络拓扑图直观的、清晰地显示出来，并且尽可能多的包含其它网络管理信息，已经成为网络拓扑管理中的一个关键任务，这一点对于整个网络管理系统的用户体验有着直接的影响。而复杂网络是一类重要的信息资源，适当使用可视化方法，可为人们认识网络拓扑的内部结构和潜在规律提供一种有效的途径。但是，复杂网络的本质特性及其庞大规模对可视化工作提出了巨大挑战。智和信通推出的一款基于 Java 技术开发的免费网络拓扑软件- SugarNMSTool，能够实现网络设备搜索发现、设备拓扑生成以及设备内部资源发现等功能。免费网络拓扑软件- SugarNMSTool SugarNMSTool 是“北京智和信通技术有限公司”开发的图形化 SNMP 工具，可以免费使用。工具只有 3M 大小左右，便于携带，免安装，无数据库，可在 Windows、Linux、Unix 系统上快速运行。工具由大型 SugarNMS 智和网管平台的精华功能精简而成。SugarNMSTool 是网管员、SNMP 设备开发调试、SNMP 诊断的日常必备工具。产品网站：www.zhtelecom.com 1 / 6

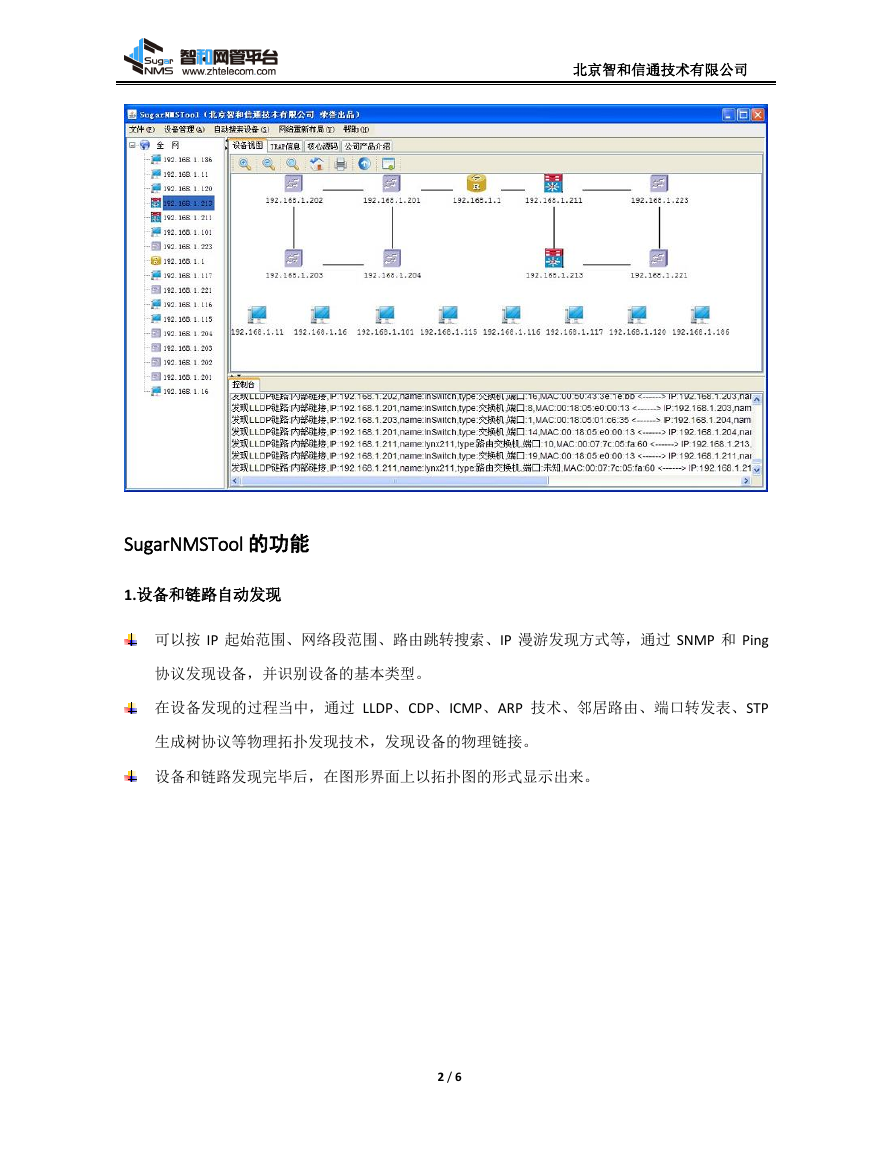

北京智和信通技术有限公司 SugarNMSTool 的功能 1.设备和链路自动发现可以按 IP 起始范围、网络段范围、路由跳转搜索、IP 漫游发现方式等，通过 SNMP 和 Ping 协议发现设备，并识别设备的基本类型。在设备发现的过程当中，通过 LLDP、CDP、ICMP、ARP 技术、邻居路由、端口转发表、STP 生成树协议等物理拓扑发现技术，发现设备的物理链接。设备和链路发现完毕后，在图形界面上以拓扑图的形式显示出来。 2 / 6

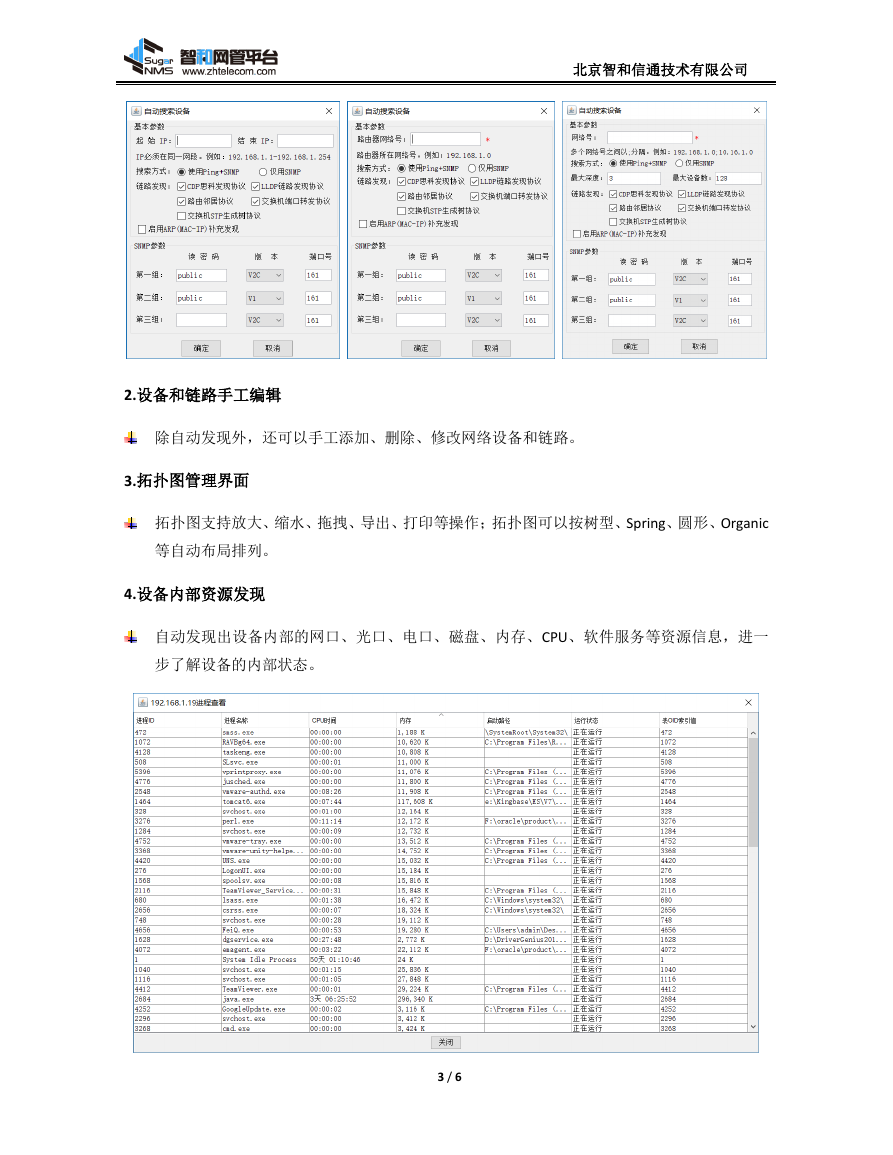

北京智和信通技术有限公司 2.设备和链路手工编辑除自动发现外，还可以手工添加、删除、修改网络设备和链路。 3.拓扑图管理界面拓扑图支持放大、缩水、拖拽、导出、打印等操作；拓扑图可以按树型、Spring、圆形、Organic 等自动布局排列。 4.设备内部资源发现自动发现出设备内部的网口、光口、电口、磁盘、内存、CPU、软件服务等资源信息，进一步了解设备的内部状态。 3 / 6

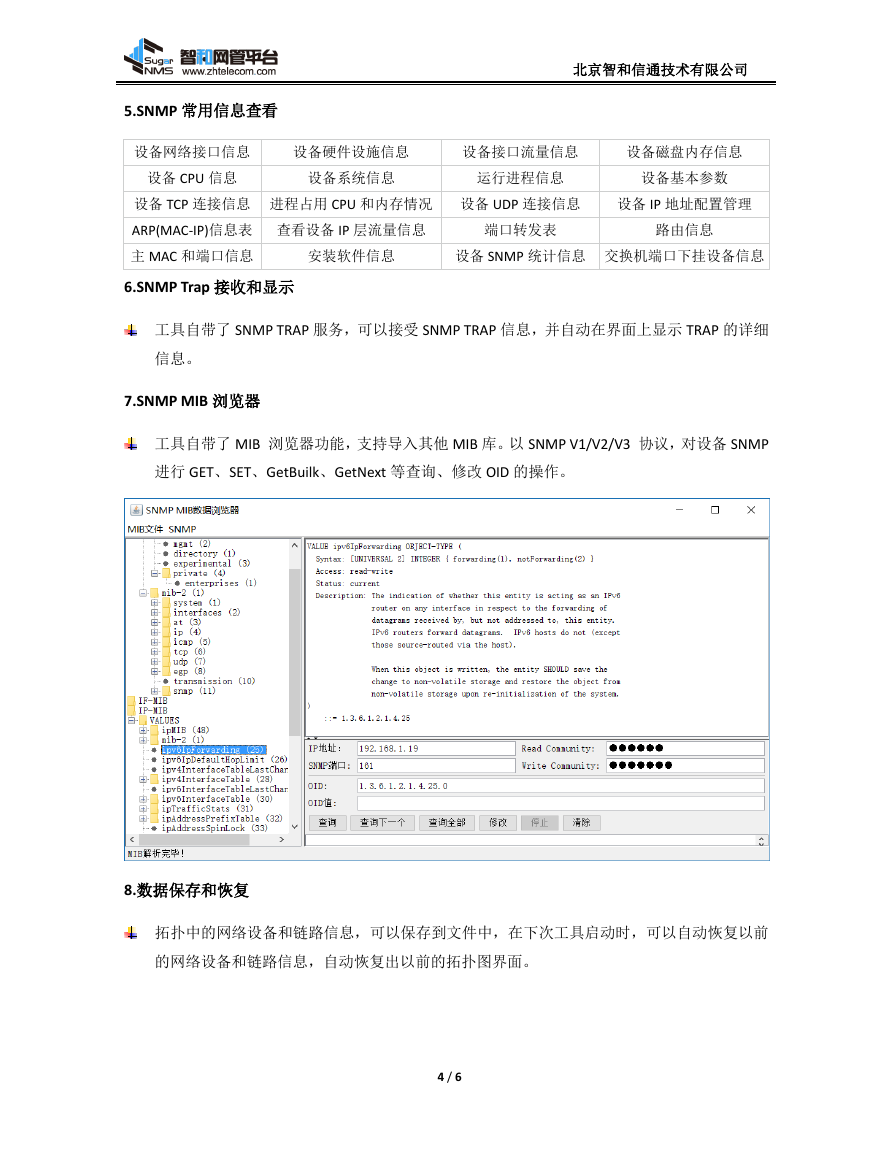

北京智和信通技术有限公司 5.SNMP 常用信息查看设备网络接口信息设备硬件设施信息设备接口流量信息设备磁盘内存信息设备 CPU 信息设备系统信息运行进程信息设备基本参数设备 TCP 连接信息进程占用 CPU 和内存情况设备 UDP 连接信息设备 IP 地址配置管理 ARP(MAC-IP)信息表查看设备 IP 层流量信息端口转发表路由信息主 MAC 和端口信息安装软件信息设备 SNMP 统计信息交换机端口下挂设备信息 6.SNMP Trap 接收和显示工具自带了 SNMP TRAP 服务，可以接受 SNMP TRAP 信息，并自动在界面上显示 TRAP 的详细信息。 7.SNMP MIB 浏览器工具自带了 MIB 浏览器功能，支持导入其他 MIB 库。以 SNMP V1/V2/V3 协议，对设备 SNMP 进行 GET、SET、GetBuilk、GetNext 等查询、修改 OID 的操作。 8.数据保存和恢复拓扑中的网络设备和链路信息，可以保存到文件中，在下次工具启动时，可以自动恢复以前的网络设备和链路信息，自动恢复出以前的拓扑图界面。 4 / 6

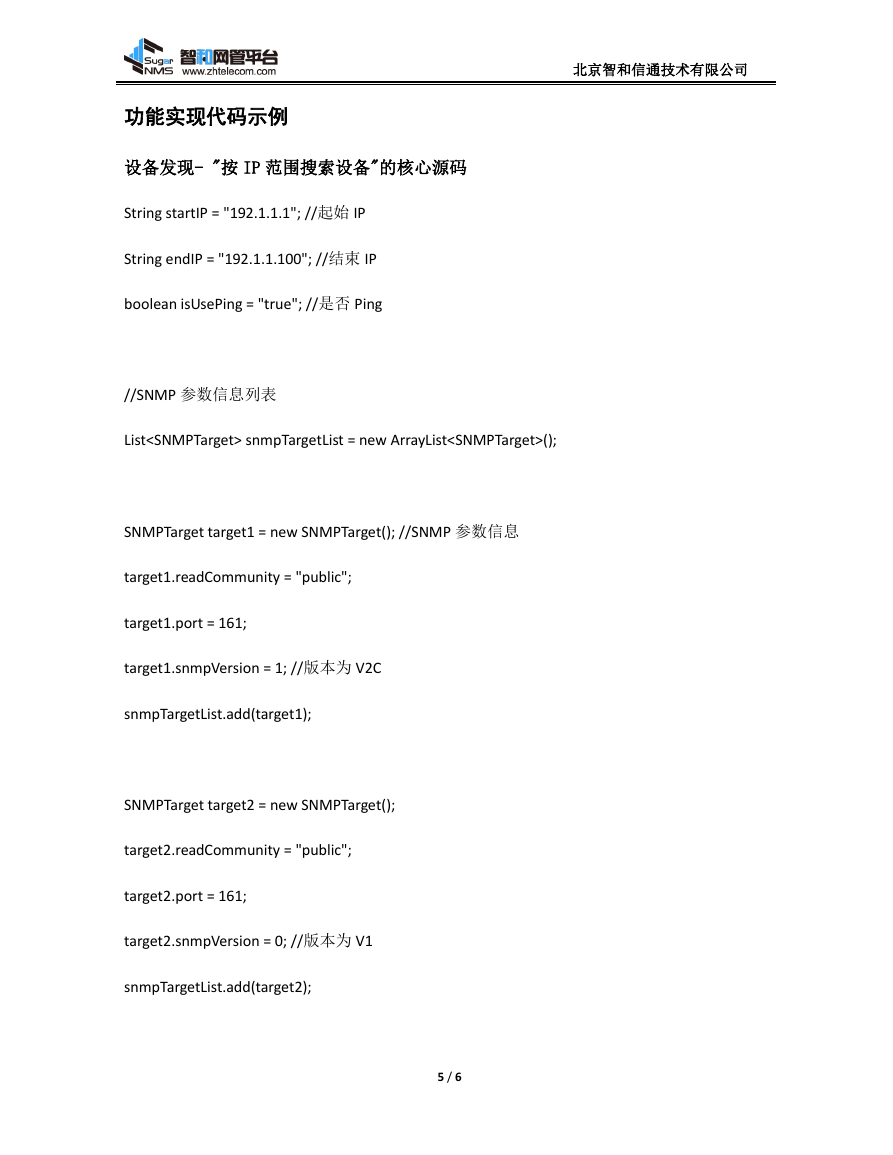

北京智和信通技术有限公司功能实现代码示例设备发现- "按 IP 范围搜索设备"的核心源码 String startIP = "192.1.1.1"; //起始 IP String endIP = "192.1.1.100"; //结束 IP boolean isUsePing = "true"; //是否 Ping //SNMP 参数信息列表 List snmpTargetList = new ArrayList(); SNMPTarget target1 = new SNMPTarget(); //SNMP 参数信息 target1.readCommunity = "public"; target1.port = 161; target1.snmpVersion = 1; //版本为 V2C snmpTargetList.add(target1); SNMPTarget target2 = new SNMPTarget(); target2.readCommunity = "public"; target2.port = 161; target2.snmpVersion = 0; //版本为 V1 snmpTargetList.add(target2); 5 / 6

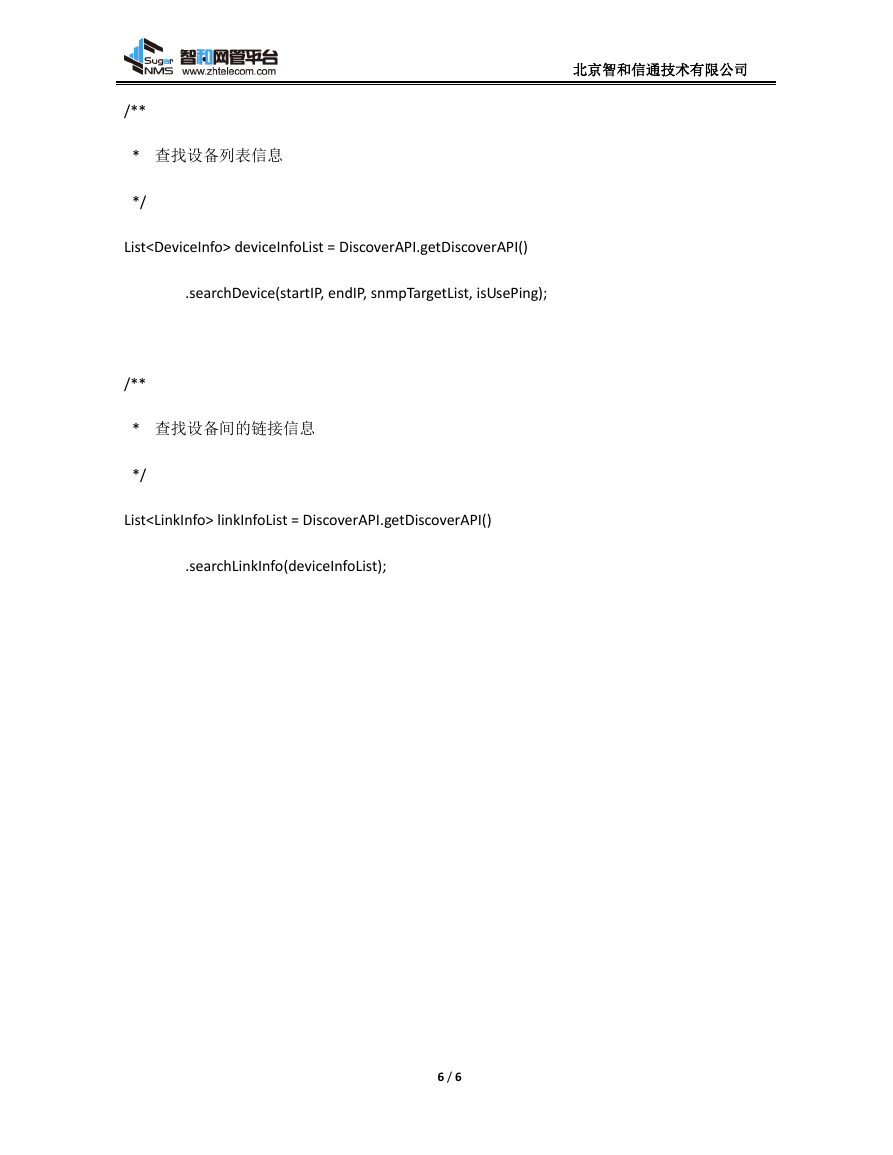

北京智和信通技术有限公司 /** * 查找设备列表信息 */ List deviceInfoList = DiscoverAPI.getDiscoverAPI() .searchDevice(startIP, endIP, snmpTargetList, isUsePing); /** * 查找设备间的链接信息 */ List linkInfoList = DiscoverAPI.getDiscoverAPI() .searchLinkInfo(deviceInfoList); 6 / 6
