一个将图像数据保存为 BMP 文件的实例 BMP 文件是 Windows 保存图像的一种通用文件格式，在数字图像处理方面占有重要的地位。BMP 文件中 保存的图像数据是一种 DIB(Device-Independent Bitmap，即设备无关位图)，DIB 是标准的 Windows 位图 格式，它自带颜色信息，因此调色板管理非常容易。有许多文章是关于讲述如何将 BMP 文件读取、显示的， 而如何将数据保存为 BMP 文件则不是太多，本文作者通过一个实例讲述这一过程。 一、BMP 文件的结构 要想把数据正确地保存为 BMP 文件，首先对 BMP 文件的结构应该有一个清晰的了解。一个 BMP 文件大 体上分成如下 4 个部分，如图 1 所示。 BITMAPFILEHEADER 位图文件头 (只用于BMP文件) BITMAPINFOHEADER 位图信息头 bfType = “BM” bfSize bfReserved1 bfReserved2 bfOffBits biSize biWidth biHeight biPlance biBitCount biCompression biSizeImage biXPelsPerMeter biYPelsPerMeter biClrUsed biClrImportant Palette 调色板 单色 DIB 有 2 个表项 16 色 DIB 有 16 个表项或更少 256 色 DIB 有 256 个表项或更少 真彩色 DIB 没有调色板 DIB Pixels DIB图像数据 象素按照每行每列的顺序排列 每一行的字节数必须是 4 的整倍数 图 1 BMP 文件结构示意图 1、 第一部分为位图文件头 BITMAPFILEHEADER，它是一个结构，其定义如下： typedef struc tagBITMAPFILEHEADER{ WORD WORD WORD WORD WORD bfType; bfSize; bfReserved1; bfReserved2; bfOffBits; 1 

}BITMAPFILEHEADER, FAR *LPBITMAPFILEHEADER, *PBITMAPFILEHEADER; 该结构的长度是固定的，为 14 个字节，各个域的说明如下：  bfType：指定文件类型，必须是 0x4d42，即字符串“BM”。  bfSize：指定文件大小，包括这 14 个字节。  bfReserved1，bfReserved2：保留字，为 0。  bfOffBits：从文件头到实际的位图数据的偏移字节数，即图 1 中前三个部分的长度之和。 2、 第二部分为位图信息头 BITMAPINFOHEADER，它也是一个结构，其定义如下： typedef struc tagBITMAPINFOHEADER{ DWORD LONG LONG WORD WORD DWORD DWORD LONG LONG DWORD DWORD biSize; biWidth; biHeight; biPlanes; biBitCount; biCompression; biSizeImage; biXPelsPerMeter; biYPelsPerMeter; biClrUsed; biClrImportant; }BITMAPINFOHEADER, FAR *LPBITMAPINFOHEADER, *PBITMAPINFOHEADER; 该结构的长度也是固定的，为 40 个字节，各个域的说明如下：  biSize：指定这个结构的长度，为 40 个字节。  biWidth：指定图像的宽度，单位是象素。  biHeight：指定图像的高度，单位是象素。  biPlanes：必须是 1。  biBitCount：指定表示颜色时用到的位数，常用的值为 1(黑白二色图)、4(16 色图)、8(256 色图)、24(真彩色图)。  biCompression：指定位图是否压缩，有效值为 BI_RGB，BI_RLE8，BI_RLE4，BI_BITFIELDS。 Windows 位图可采用 RLE4 和 RLE8 的压缩格式，BI_RGB 表示不压缩。  biSizeImage：指定实际的位图数据占用的字节数，可用以下的公式计算出来： biSizeImage = biWidth’× biHeight 要注意的是：上述公式中的 biWidth’必须是 4 的整数倍(不是 biWidth，而是大于或等于 biWidth 的离 4 最近的整数倍)。如果 biCompression 为 BI_RGB，则该项可能为 0。  biXPelsPerMeter：指定目标设备的水平分辨率。  biYPelsPerMeter：指定目标设备的垂直分辨率。  biClrUsed：指定本图像实际用到的颜色数，如果该值为 0，则用到的颜色数为 2 的 biBitCount 次幂。  biClrImportant：指定本图像中重要的颜色数，如果该值为 0，则认为所有的颜色数都是重要 的。 3、 第三部分为调色板。有些位图需要调色板，有些位图，如真彩色图，不需要调色板， 它们的 BITMAPINFOHEADER 后面直接是位图数据。 调色板实际上是一个数组，共有 biClrUsed 个元素(如果该值为 0，则有 2 的 biBitCount 次幂个元 素)。数组中每个元素的类型是一个 RGBQUAD 结构，占 4 个字节，其定义如下： typedef struct tagRGBQUAD{ BYTE BYTE rgbBlue; rgbGreen; 2 

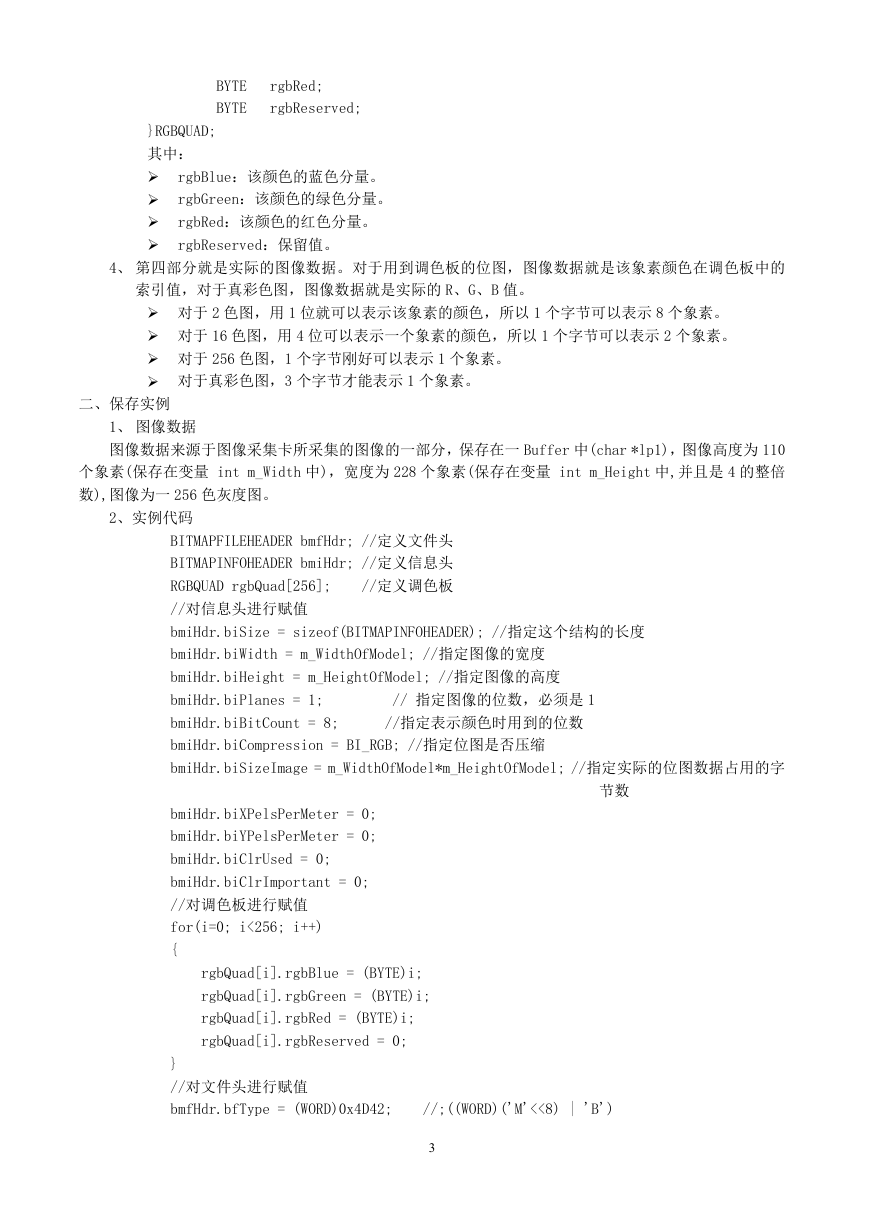

BYTE BYTE rgbRed; rgbReserved; }RGBQUAD; 其中：  rgbBlue：该颜色的蓝色分量。  rgbGreen：该颜色的绿色分量。  rgbRed：该颜色的红色分量。  rgbReserved：保留值。 4、 第四部分就是实际的图像数据。对于用到调色板的位图，图像数据就是该象素颜色在调色板中的 索引值，对于真彩色图，图像数据就是实际的 R、G、B 值。  对于 2 色图，用 1 位就可以表示该象素的颜色，所以 1 个字节可以表示 8 个象素。  对于 16 色图，用 4 位可以表示一个象素的颜色，所以 1 个字节可以表示 2 个象素。  对于 256 色图，1 个字节刚好可以表示 1 个象素。  对于真彩色图，3 个字节才能表示 1 个象素。 二、保存实例 1、 图像数据 图像数据来源于图像采集卡所采集的图像的一部分，保存在一 Buffer 中(char *lp1)，图像高度为 110 个象素(保存在变量 int m_Width 中)，宽度为 228 个象素(保存在变量 int m_Height 中,并且是 4 的整倍 数),图像为一 256 色灰度图。 2、实例代码 BITMAPFILEHEADER bmfHdr; //定义文件头 BITMAPINFOHEADER bmiHdr; //定义信息头 RGBQUAD rgbQuad[256]; //定义调色板 //对信息头进行赋值 bmiHdr.biSize = sizeof(BITMAPINFOHEADER); //指定这个结构的长度 bmiHdr.biWidth = m_WidthOfModel; //指定图像的宽度 bmiHdr.biHeight = m_HeightOfModel; //指定图像的高度 bmiHdr.biPlanes = 1; bmiHdr.biBitCount = 8; bmiHdr.biCompression = BI_RGB; //指定位图是否压缩 bmiHdr.biSizeImage = m_WidthOfModel*m_HeightOfModel; //指定实际的位图数据占用的字 // 指定图像的位数，必须是 1 //指定表示颜色时用到的位数 节数 bmiHdr.biXPelsPerMeter = 0; bmiHdr.biYPelsPerMeter = 0; bmiHdr.biClrUsed = 0; bmiHdr.biClrImportant = 0; //对调色板进行赋值 for(i=0; i<256; i++) { rgbQuad[i].rgbBlue = (BYTE)i; rgbQuad[i].rgbGreen = (BYTE)i; rgbQuad[i].rgbRed = (BYTE)i; rgbQuad[i].rgbReserved = 0; } //对文件头进行赋值 bmfHdr.bfType = (WORD)0x4D42; //;((WORD)('M'<<8) | 'B') 3 

bmfHdr.bfSize=(DWORD)(sizeof(BITMAPFILEHEADER)+sizeof(BITMAPINFOHEADER)+ sizeof(RGBQUAD)*256 + m_WidthOfModel*m_HeightOfModel); //指定文件大小 bmfHdr.bfReserved1 = 0; bmfHdr.bfReserved2 = 0; bmfHdr.bfOffBits=(DWORD)(sizeof(BITMAPFILEHEADER)+sizeof(BITMAPINFO HEADER)+sizeof(RGBQUAD)*256); //从文件头到实际的位图数据的偏移 字节数 //保存文件 CFile fp; fp.Open("d:\\Model.bmp",CFile::modeCreate | CFile::modeWrite); fp.Write((LPSTR)&bmfHdr,sizeof(BITMAPFILEHEADER)); //写文件头 fp.Write((LPSTR)&bmiHdr,sizeof(BITMAPINFOHEADER)); //写信息头 fp.Write((LPSTR)rgbQuad,sizeof(RGBQUAD)*256); //写调色板 fp.Write(lpvBuffer2Bits,m_WidthOfModel*m_HeightOfModel);//写数据 fp.Close(); 以上代码在 VC++5.0 环境调试通过。 2、 实例图像 图 2 为通过以上代码保存的图像文件 Model.bmp。 三、结束语 图 2 本文作者对 BMP 文件的结构进行了较为清晰的剖析，对各部分的变量作了较为详尽的说明，并给 出了将图像数据保存为 BMP 文件实例的详细代码，原代码在 VC++5.0 环境下调试通过。 参考文献 1、 何斌 等编著.Visual C++数字图像处理.人民邮电出版社，北京，2001.4 2、 王晖 等编著.精通 Visual C++ 6.0.电子工业出版社，北京，2001.6 4
