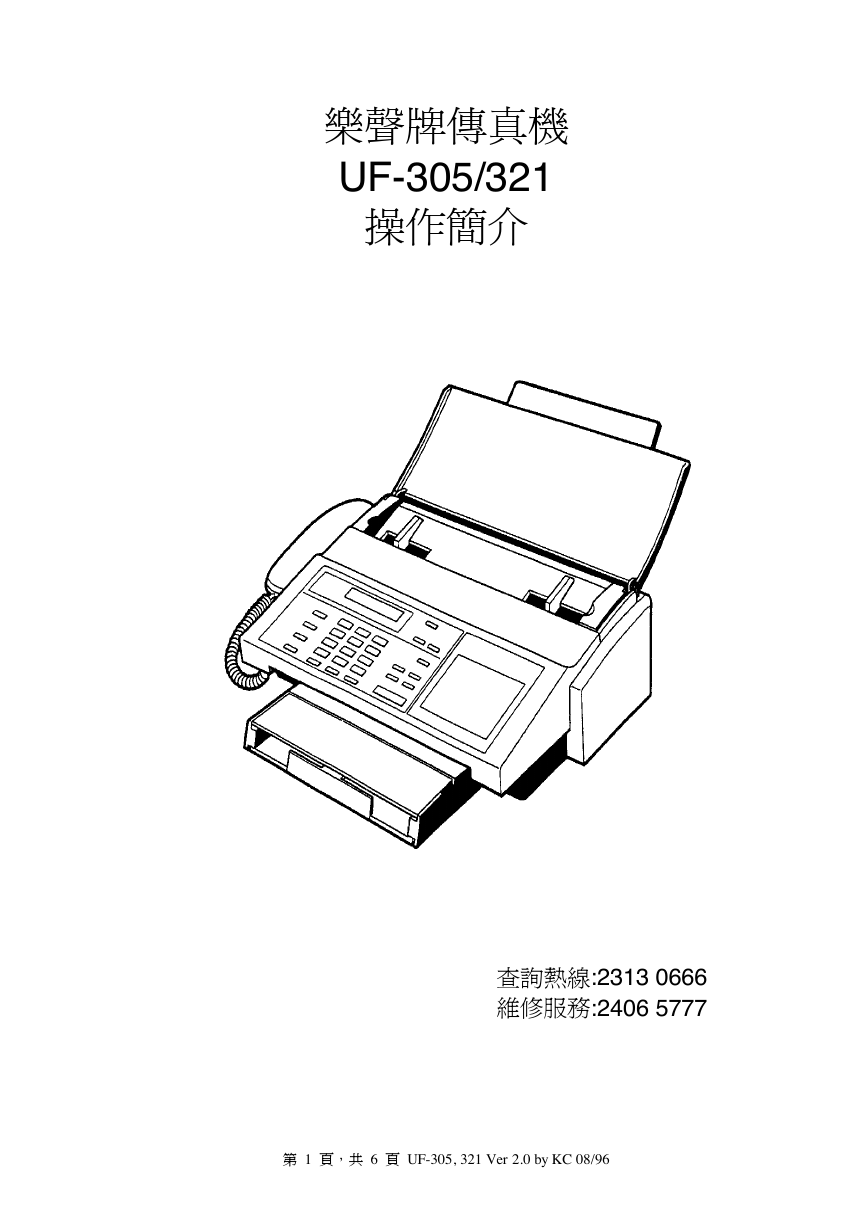

樂聲牌傳真機 UF-305/321 操作簡介查詢熱線:2313 0666 維修服務:2406 5777 第 1 頁，共 6 頁 UF-305, 321 Ver 2.0 by KC 08/96

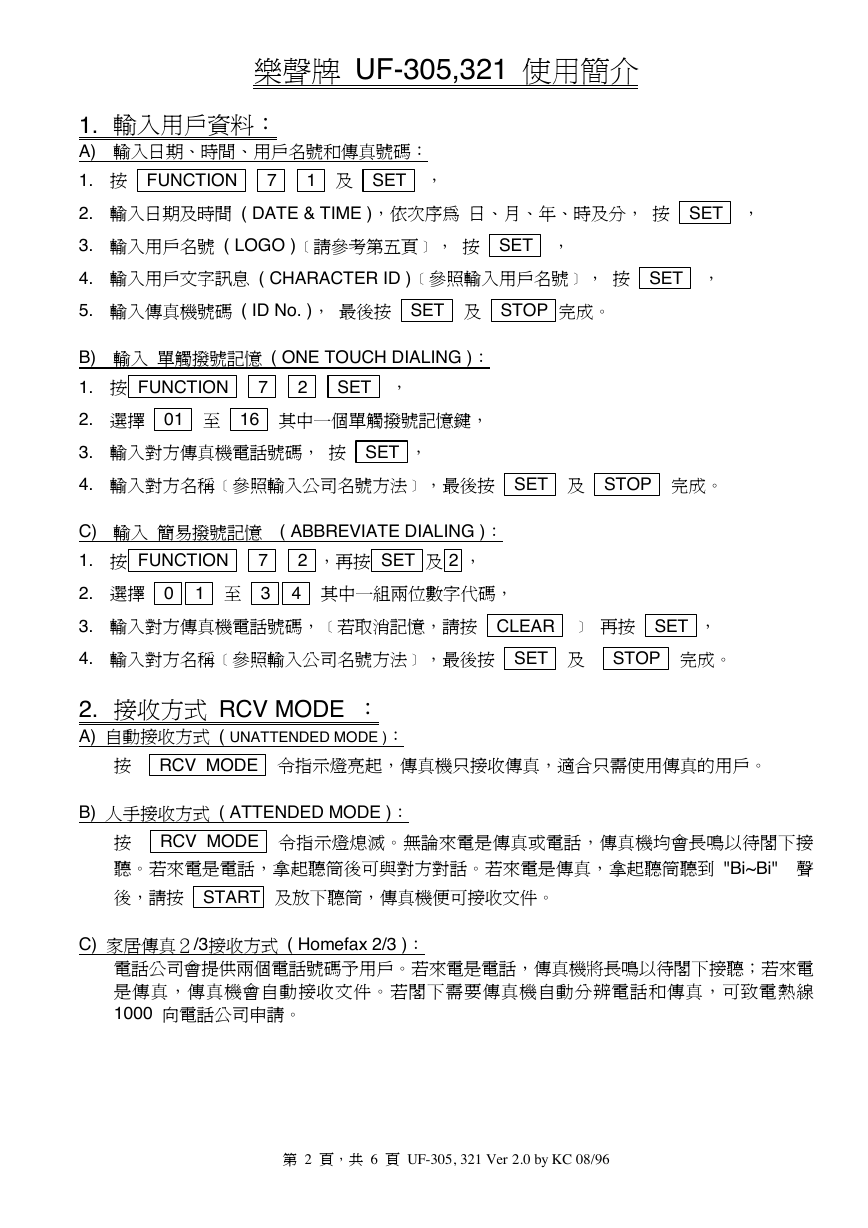

樂聲牌 UF-305,321 使用簡介 1. 輸入用戶資料： A) 輸入日期、時間、用戶名號和傳真號碼： 1. 按 FUNCTION 7 1 及 SET ， 2. 輸入日期及時間 ( DATE & TIME )，依次序為日、月、年、時及分，按 SET ， 3. 輸入用戶名號 ( LOGO )﹝請參考第五頁﹞，按 SET ， 4. 輸入用戶文字訊息 ( CHARACTER ID )﹝參照輸入用戶名號﹞，按 SET ， 5. 輸入傳真機號碼 ( ID No. )，最後按 SET 及 STOP 完成。 B) 輸入單觸撥號記憶 ( ONE TOUCH DIALING )： 1. 按 FUNCTION 7 2 SET ， 2. 選擇 01 至 16 其㆗㆒個單觸撥號記憶鍵， 3. 輸入對方傳真機電話號碼，按 SET ， 4. 輸入對方名稱﹝參照輸入公司名號方法﹞，最後按 SET 及 STOP 完成。 C) 輸入簡易撥號記憶 ( ABBREVIATE DIALING )： 1. 按 FUNCTION 7 2 ，再按 SET 及 2 ， 2. 選擇 0 3. 輸入對方傳真機電話號碼，﹝若取消記憶，請按 CLEAR ﹞ 再按 SET ， 4. 輸入對方名稱﹝參照輸入公司名號方法﹞，最後按 SET 及　 STOP 完成。 4 其㆗㆒組兩位數字代碼， 1 至 3 2. 接收方式 RCV MODE ： A) 自動接收方式 ( UNATTENDED MODE )：按　 RCV MODE 令指示燈亮起，傳真機只接收傳真，適合只需使用傳真的用戶。 B) ㆟手接收方式 ( ATTENDED MODE )：按　 RCV MODE 令指示燈熄滅。無論來電是傳真或電話，傳真機均會長鳴以待閣㆘接聽。若來電是電話，拿起聽筒後可與對方對話。若來電是傳真，拿起聽筒聽到 "Bi~Bi" 聲後，請按 START 及放㆘聽筒，傳真機便可接收文件。 C) 家居傳真２/3接收方式 ( Homefax 2/3 )：電話公司會提供兩個電話號碼予用戶。若來電是電話，傳真機將長鳴以待閣㆘接聽；若來電是傳真，傳真機會自動接收文件。若閣㆘需要傳真機自動分辨電話和傳真，可致電熱線 1000 向電話公司申請。第 2 頁，共 6 頁 UF-305, 321 Ver 2.0 by KC 08/96

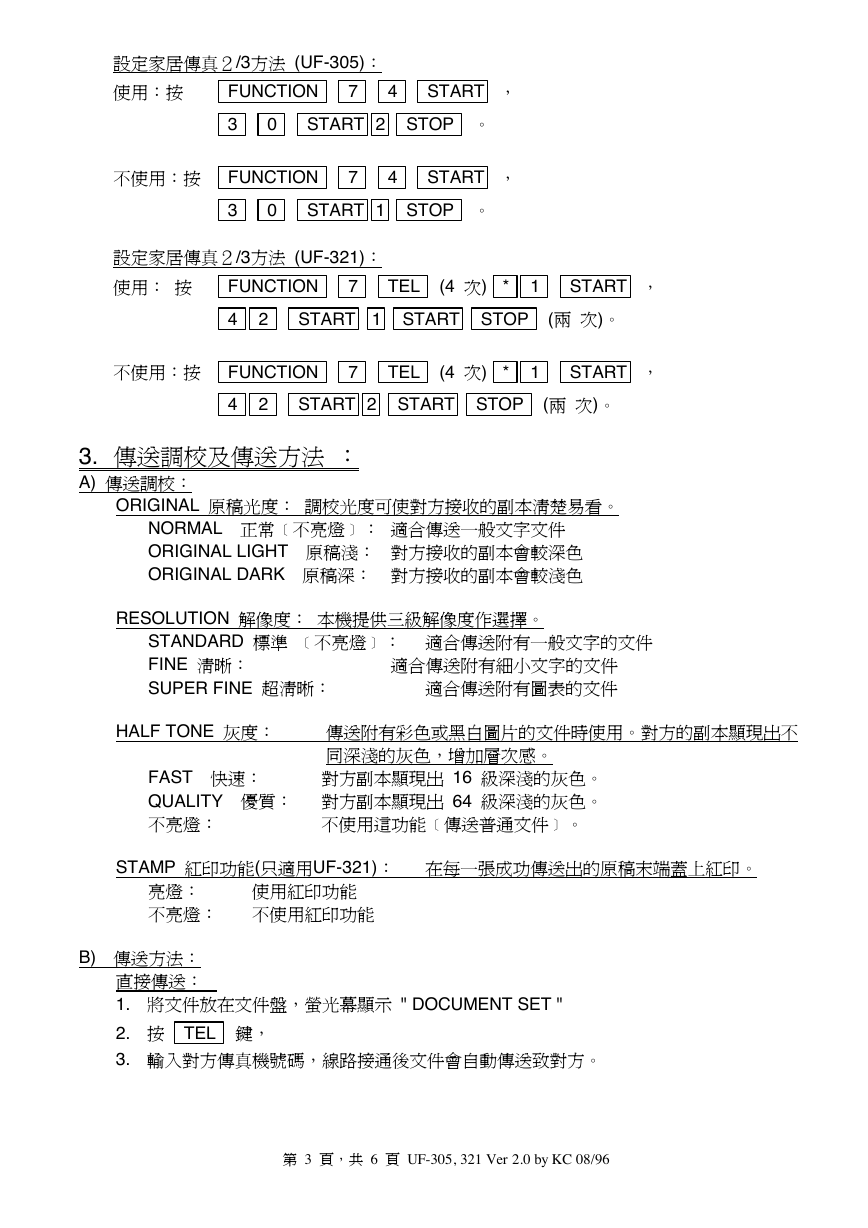

設定家居傳真２/3方法 (UF-305)：使用：按 FUNCTION 7 4 START ， 3 0 START 2 STOP 。不使用：按 FUNCTION 7 4 START ， 3 0 START 1 STOP 。設定家居傳真２/3方法 (UF-321)：使用：按 FUNCTION 7 TEL (4 次) * 1 START ， 4 2 START 1 START STOP (兩次)。不使用：按 FUNCTION 7 TEL (4 次) * 1 START ， 4 2 START 2 START STOP (兩次)。 3. 傳送調校及傳送方法： A) 傳送調校： ORIGINAL 原稿光度：調校光度可使對方接收的副本清楚易看。 NORMAL 正常﹝不亮燈﹞：適合傳送㆒般文字文件 ORIGINAL LIGHT 原稿淺：對方接收的副本會較深色 ORIGINAL DARK 原稿深：對方接收的副本會較淺色 RESOLUTION 解像度：本機提供㆔級解像度作選擇。 STANDARD 標準 ﹝不亮燈﹞：適合傳送附有㆒般文字的文件 FINE 清晰： SUPER FINE 超清晰：適合傳送附有細小文字的文件適合傳送附有圖表的文件 HALF TONE 灰度：傳送附有彩色或黑白圖片的文件時使用。對方的副本顯現出不同深淺的灰色，增加層次感。 FAST 快速：對方副本顯現出 16 級深淺的灰色。 QUALITY 優質：對方副本顯現出 64 級深淺的灰色。不亮燈：不使用這功能﹝傳送普通文件﹞。 STAMP 紅印功能(只適用UF-321)：在每㆒張成功傳送出的原稿末端蓋㆖紅印。亮燈：不亮燈：不使用紅印功能使用紅印功能 B) 傳送方法：直接傳送： 1. 將文件放在文件盤，螢光幕顯示 " DOCUMENT SET " 2. 按 TEL 鍵， 3. 輸入對方傳真機號碼，線路接通後文件會自動傳送致對方。第 3 頁，共 6 頁 UF-305, 321 Ver 2.0 by KC 08/96

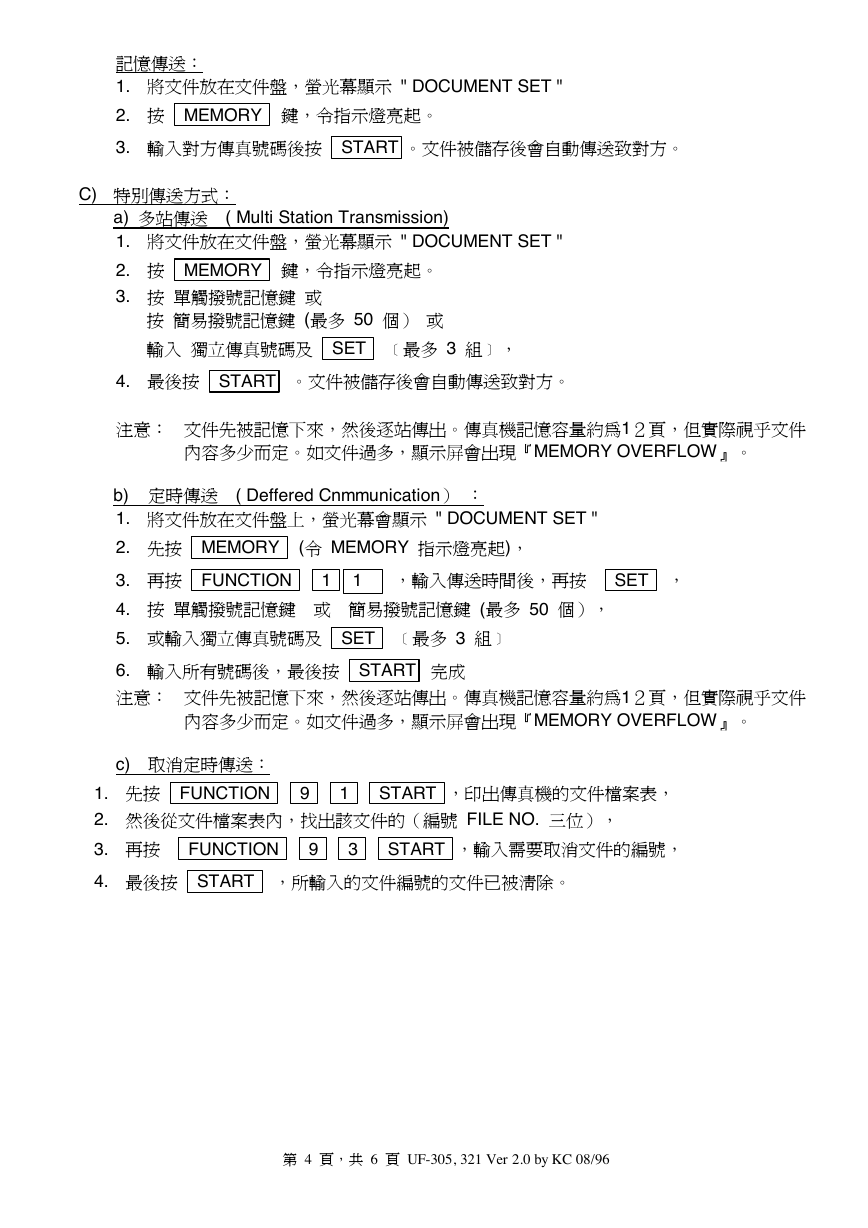

記憶傳送： 1. 將文件放在文件盤，螢光幕顯示 " DOCUMENT SET " 2. 按 MEMORY 鍵，令指示燈亮起。 3. 輸入對方傳真號碼後按 START 。文件被儲存後會自動傳送致對方。 C) 特別傳送方式： a) 多站傳送 ( Multi Station Transmission) 1. 將文件放在文件盤，螢光幕顯示 " DOCUMENT SET " 2. 按 MEMORY 鍵，令指示燈亮起。 3. 按單觸撥號記憶鍵或按簡易撥號記憶鍵 (最多 50 個）或輸入獨立傳真號碼及 SET ﹝最多 3 組﹞， 4. 最後按 START 。文件被儲存後會自動傳送致對方。注意：文件先被記憶㆘來，然後逐站傳出。傳真機記憶容量約為1２頁，但實際視乎文件內容多少而定。如文件過多，顯示屏會出現『MEMORY OVERFLOW』。 b) 定時傳送 ( Deffered Cnmmunication）： 1. 將文件放在文件盤㆖，螢光幕會顯示 " DOCUMENT SET " 2. 先按 MEMORY (令 MEMORY 指示燈亮起)， 3. 再按 FUNCTION 1 4. 按單觸撥號記憶鍵或簡易撥號記憶鍵 (最多 50 個）， 5. 或輸入獨立傳真號碼及 SET ﹝最多 3 組﹞ 6. 輸入所有號碼後，最後按 START 完成注意：文件先被記憶㆘來，然後逐站傳出。傳真機記憶容量約為1２頁，但實際視乎文件，輸入傳送時間後，再按　 SET ， 1 內容多少而定。如文件過多，顯示屏會出現『MEMORY OVERFLOW』。 c) 取消定時傳送： 1. 先按 FUNCTION 9 1 START ，印出傳真機的文件檔案表， 2. 然後從文件檔案表內，找出該文件的（編號 FILE NO. ㆔位）， 3. 再按　 FUNCTION 9 3 START ，輸入需要取消文件的編號， 4. 最後按 START ，所輸入的文件編號的文件已被清除。第 4 頁，共 6 頁 UF-305, 321 Ver 2.0 by KC 08/96

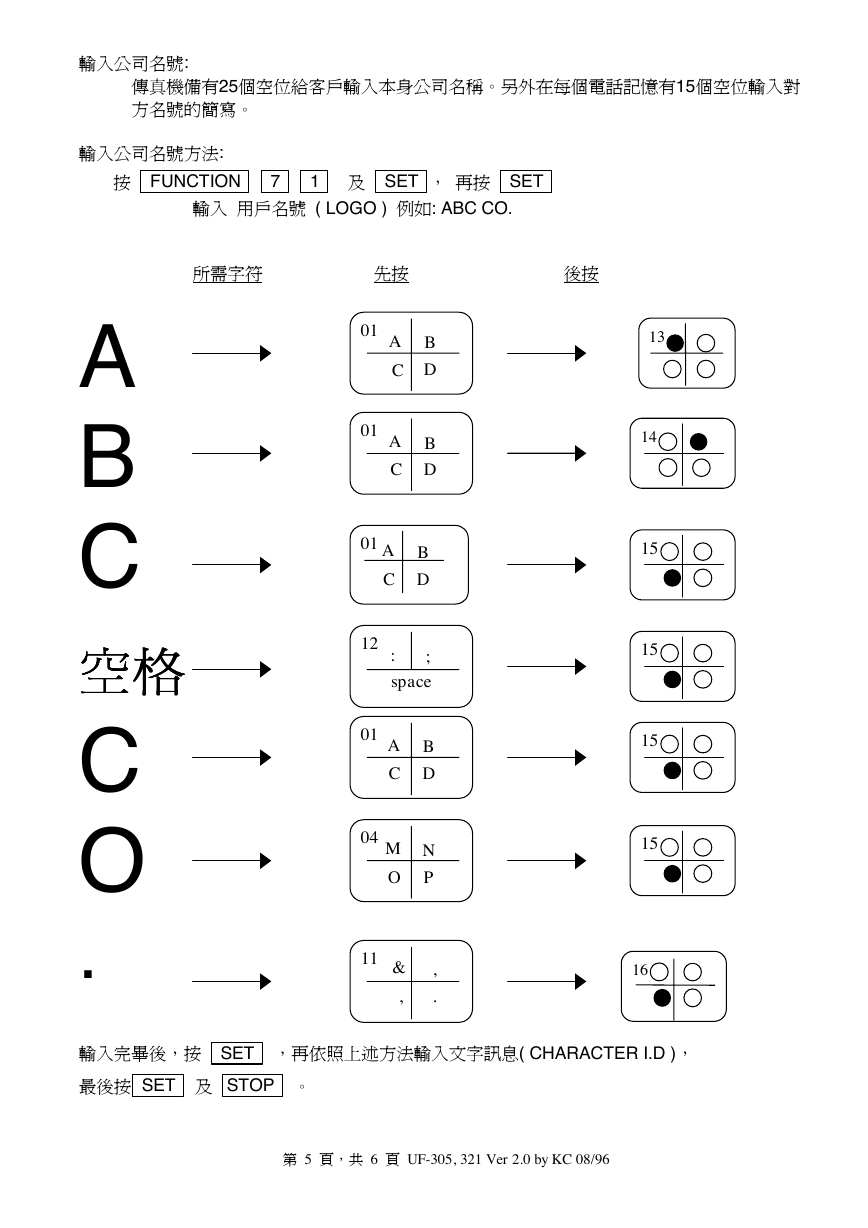

輸入公司名號: 傳真機備有25個空位給客戶輸入本身公司名稱。另外在每個電話記憶有15個空位輸入對方名號的簡寫。輸入公司名號方法: 按 FUNCTION 7 1 及 SET ，再按 SET 輸入用戶名號 ( LOGO ) 例如: ABC CO. 所需字符先按後按 A B C 空格空格空格空格 C O . 01 01 A B C D A B C D 01 A B C D 12 01 : ; space A B C D 04 M N O P 11 & , , . 13 14 15 15 15 15 16 輸入完畢後，按 SET ，再依照㆖述方法輸入文字訊息( CHARACTER I.D )，最後按 SET 及 STOP 。第 5 頁，共 6 頁 UF-305, 321 Ver 2.0 by KC 08/96

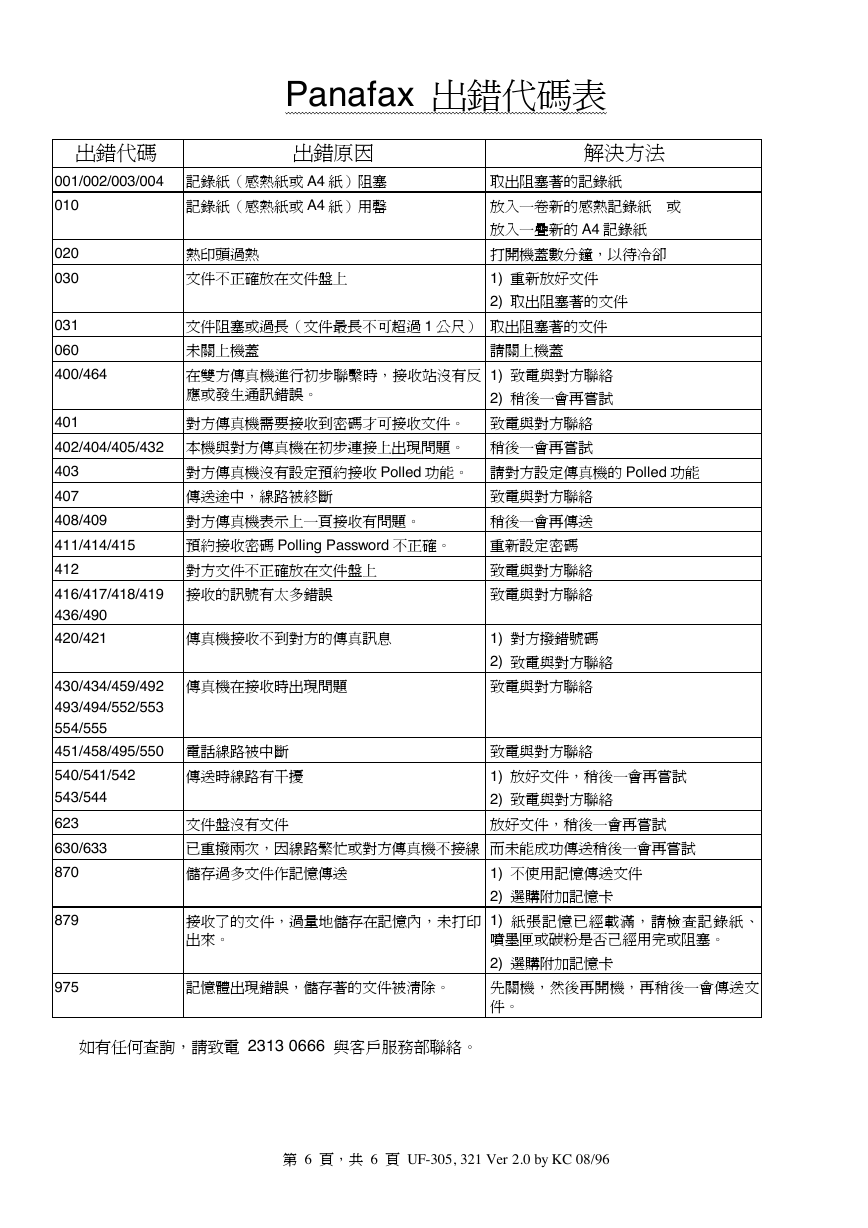

Panafax 出錯代碼表出錯代碼出錯原因 001/002/003/004 記錄紙（感熱紙或 A4 紙）阻塞 010 記錄紙（感熱紙或 A4 紙）用罄熱印頭過熱文件不正確放在文件盤㆖ 020 030 031 060 400/464 解決方法取出阻塞著的記錄紙放入㆒卷新的感熱記錄紙或放入㆒疊新的 A4 記錄紙打開機蓋數分鐘，以待冷卻 1) 重新放好文件 2) 取出阻塞著的文件文件阻塞或過長（文件最長不可超過 1 公尺）取出阻塞著的文件未關㆖機蓋在雙方傳真機進行初步聯繫時，接收站沒有反應或發生通訊錯誤。請關㆖機蓋 1) 致電與對方聯絡 2) 稍後㆒會再嘗試對方傳真機沒有設定預約接收 Polled 功能。請對方設定傳真機的 Polled 功能傳送途㆗，線路被終斷致電與對方聯絡 401 對方傳真機需要接收到密碼才可接收文件。致電與對方聯絡 402/404/405/432 本機與對方傳真機在初步連接㆖出現問題。稍後㆒會再嘗試 403 407 408/409 411/414/415 412 416/417/418/419 436/490 420/421 對方傳真機表示㆖㆒頁接收有問題。預約接收密碼 Polling Password 不正確。對方文件不正確放在文件盤㆖ 傳真機接收不到對方的傳真訊息接收的訊號有太多錯誤稍後㆒會再傳送重新設定密碼致電與對方聯絡致電與對方聯絡 1) 對方撥錯號碼 2) 致電與對方聯絡致電與對方聯絡傳真機在接收時出現問題 430/434/459/492 493/494/552/553 554/555 451/458/495/550 電話線路被㆗斷 540/541/542 543/544 623 630/633 870 文件盤沒有文件傳送時線路有干擾儲存過多文件作記憶傳送 879 975 接收了的文件，過量㆞儲存在記憶內，未打印出來。記憶體出現錯誤，儲存著的文件被清除。如有任何查詢，請致電 2313 0666 與客戶服務部聯絡。致電與對方聯絡 1) 放好文件，稍後㆒會再嘗試 2) 致電與對方聯絡放好文件，稍後㆒會再嘗試 1) 不使用記憶傳送文件 2) 選購附加記憶卡 1) 紙張記憶已經載滿，請檢查記錄紙、噴墨匣或碳粉是否己經用完或阻塞。 2) 選購附加記憶卡先關機，然後再開機，再稍後㆒會傳送文件。已重撥兩次，因線路繁忙或對方傳真機不接線而未能成功傳送稍後㆒會再嘗試第 6 頁，共 6 頁 UF-305, 321 Ver 2.0 by KC 08/96
