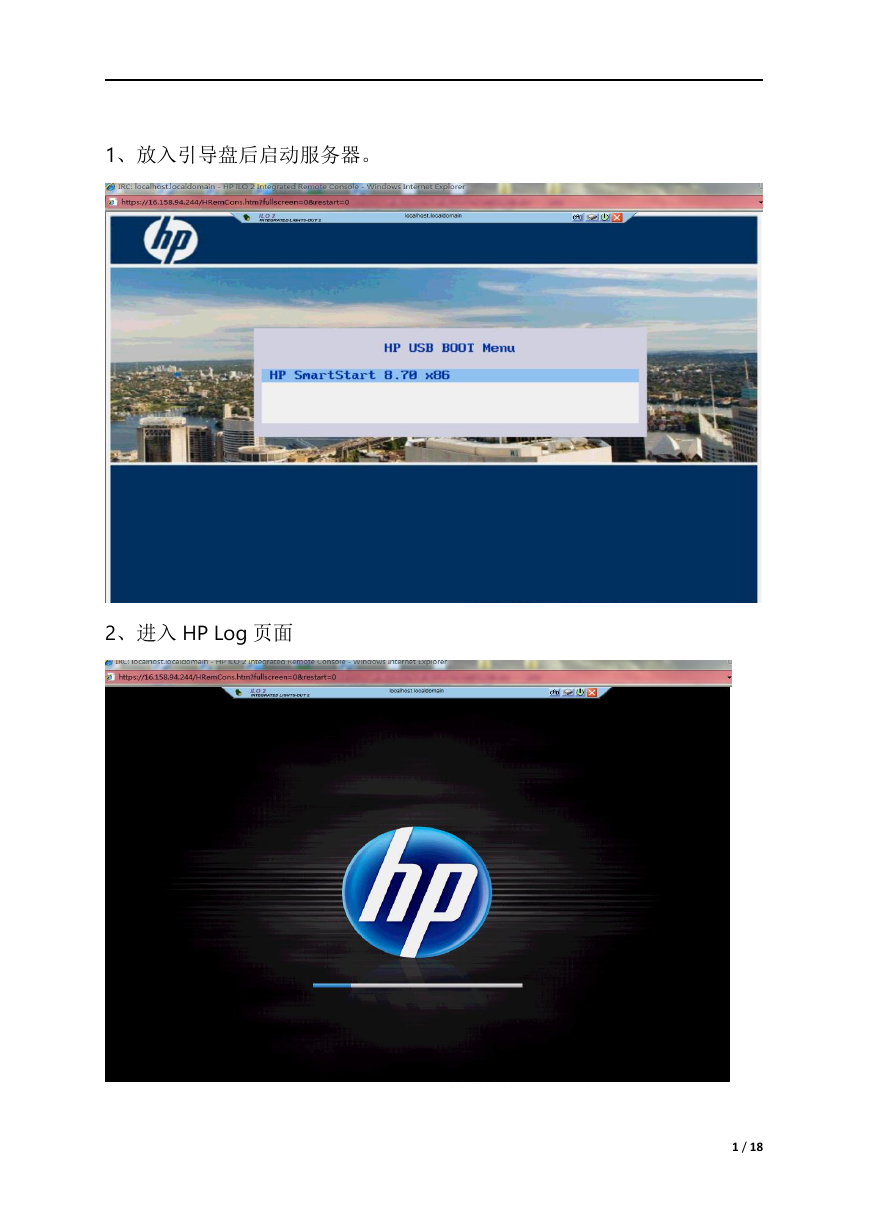

1、放入引导盘后启动服务器。 2、进入 HP Log 页面 1 / 18

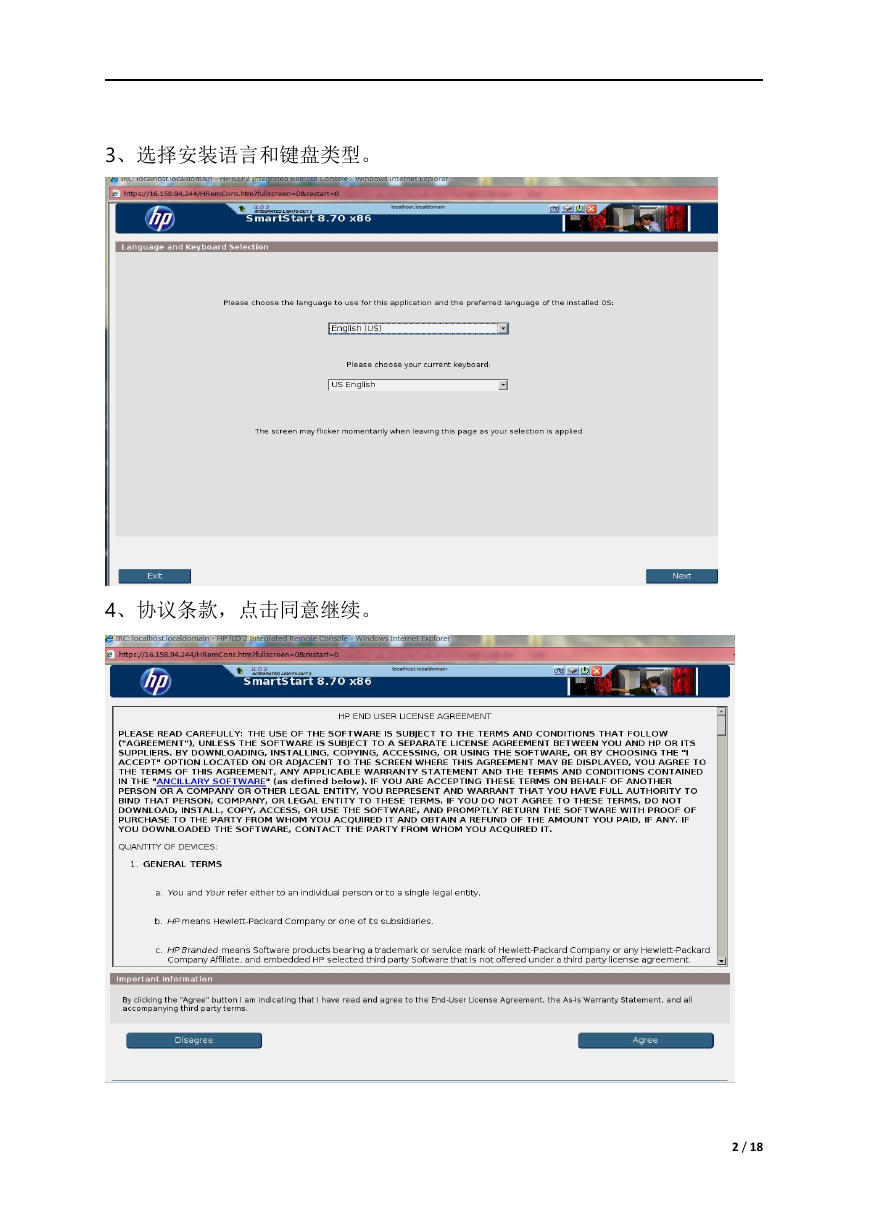

3、选择安装语言和键盘类型。 4、协议条款，点击同意继续。 2 / 18

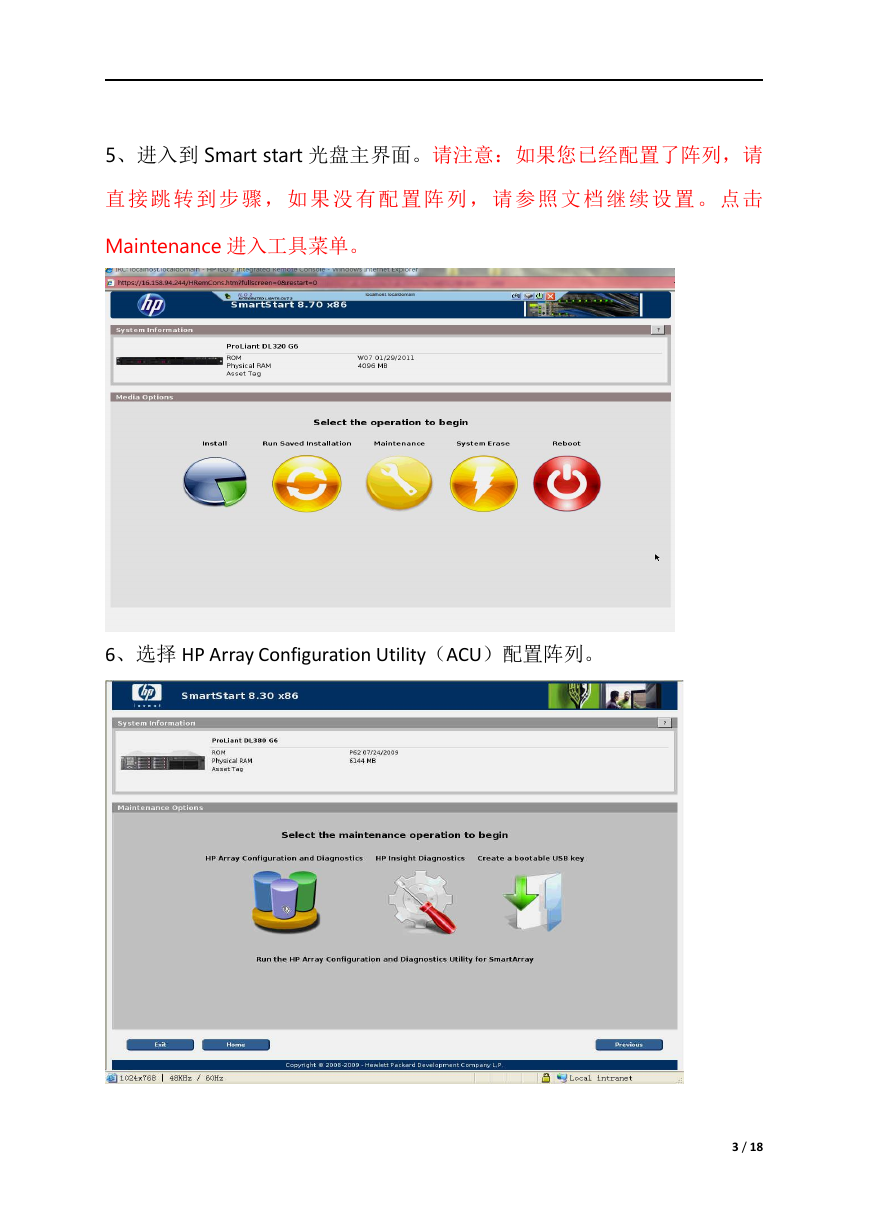

5、进入到 Smart start 光盘主界面。请注意：如果您已经配置了阵列，请直接跳转到步骤，如果没有配置阵列，请参照文档继续设置。点击 Maintenance 进入工具菜单。 6、选择 HP Array Configuration Utility（ACU）配置阵列。 3 / 18

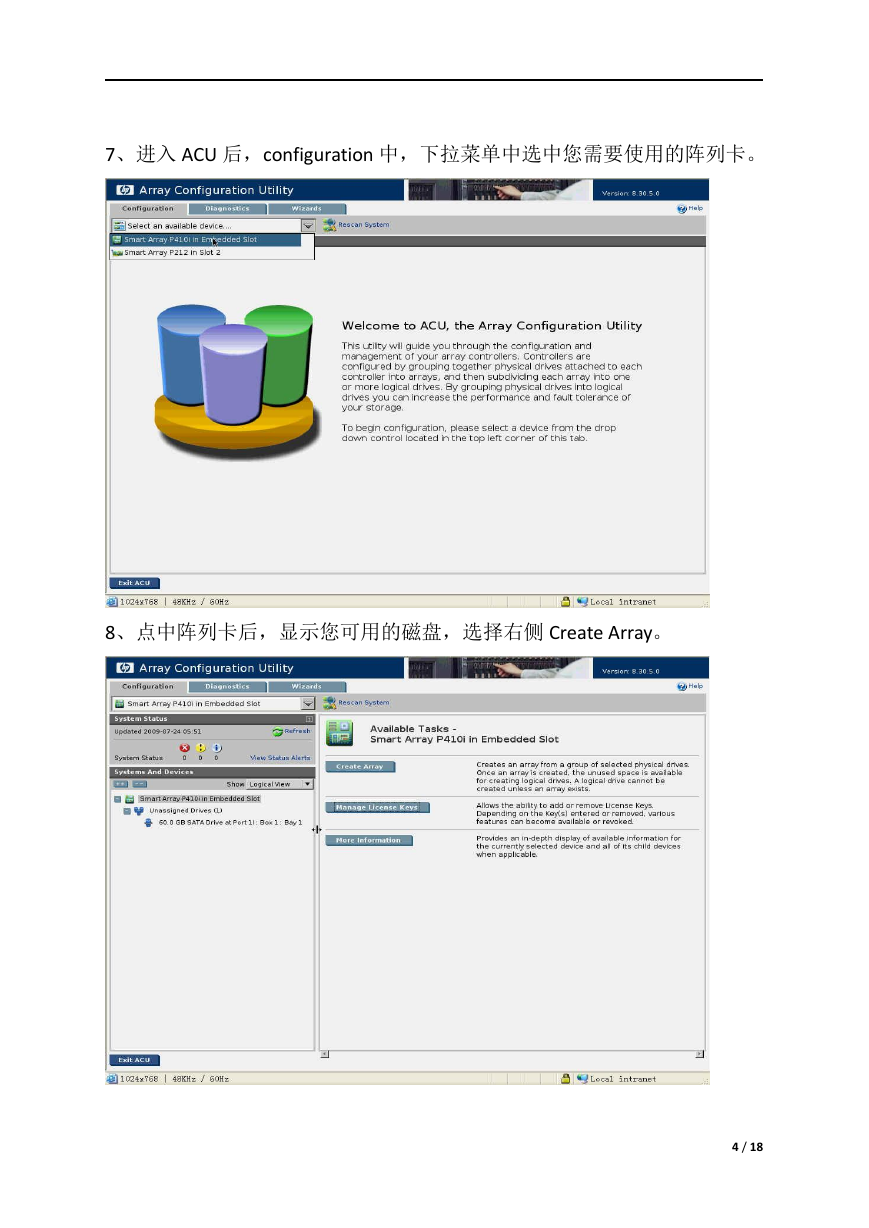

7、进入 ACU 后，configuration 中，下拉菜单中选中您需要使用的阵列卡。 8、点中阵列卡后，显示您可用的磁盘，选择右侧 Create Array。 4 / 18

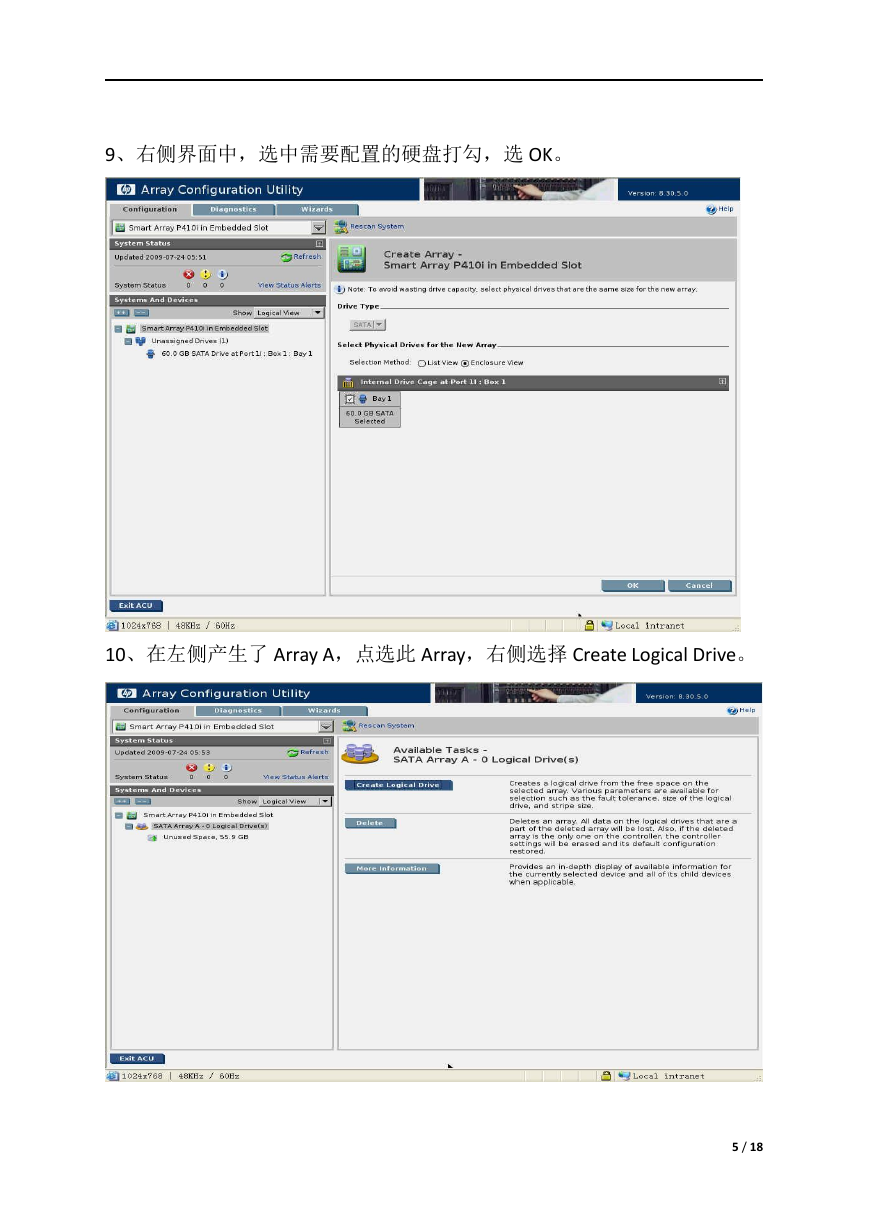

9、右侧界面中，选中需要配置的硬盘打勾，选 OK。 10、在左侧产生了 Array A，点选此 Array，右侧选择 Create Logical Drive。 5 / 18

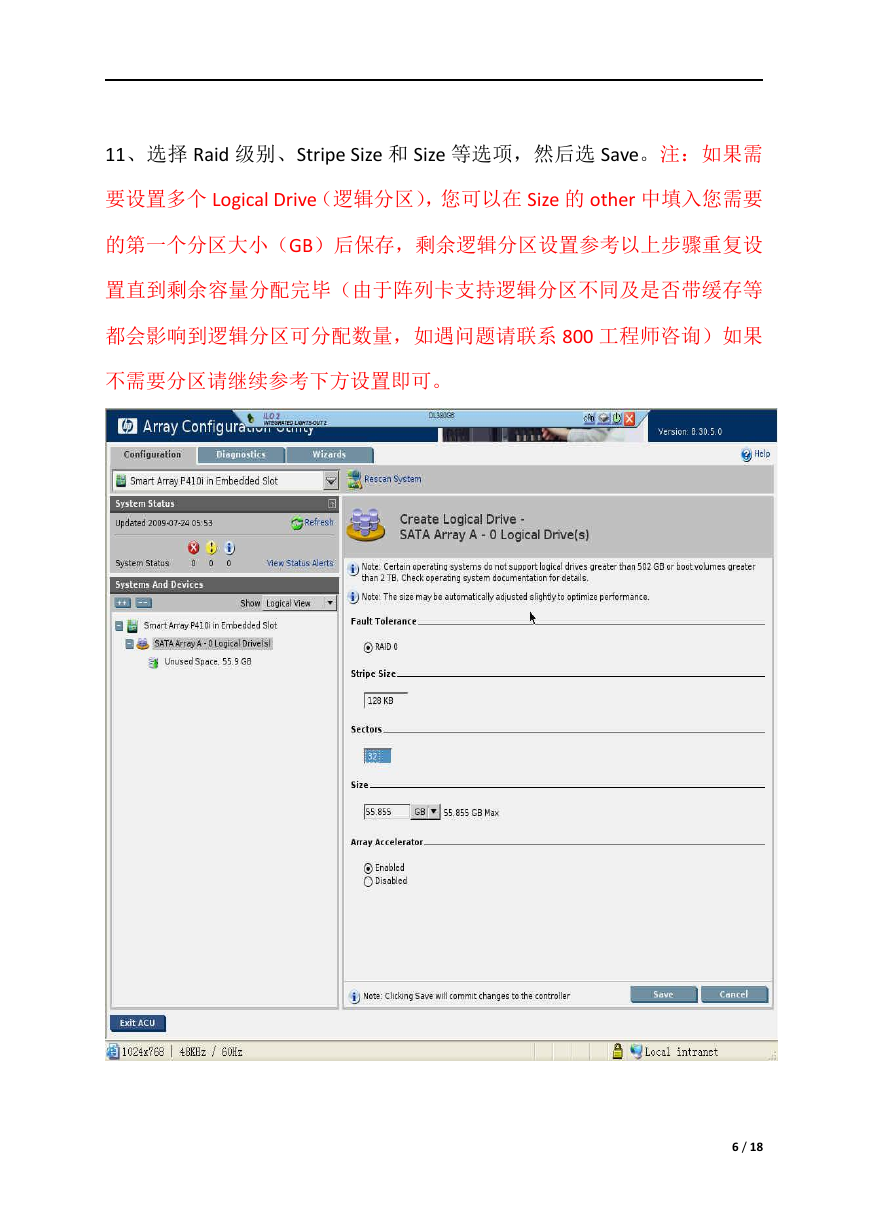

11、选择 Raid 级别、Stripe Size 和 Size 等选项，然后选 Save。注：如果需要设置多个 Logical Drive（逻辑分区），您可以在 Size 的 other 中填入您需要的第一个分区大小（GB）后保存，剩余逻辑分区设置参考以上步骤重复设置直到剩余容量分配完毕（由于阵列卡支持逻辑分区不同及是否带缓存等都会影响到逻辑分区可分配数量，如遇问题请联系 800 工程师咨询）如果不需要分区请继续参考下方设置即可。 6 / 18

12、左侧生成了 Logical Drive1，点中右侧 more information 可以看到状态。 13、Status 显示 ok，表示阵列做好了，点击左下角 Exit ACU 退出。 7 / 18

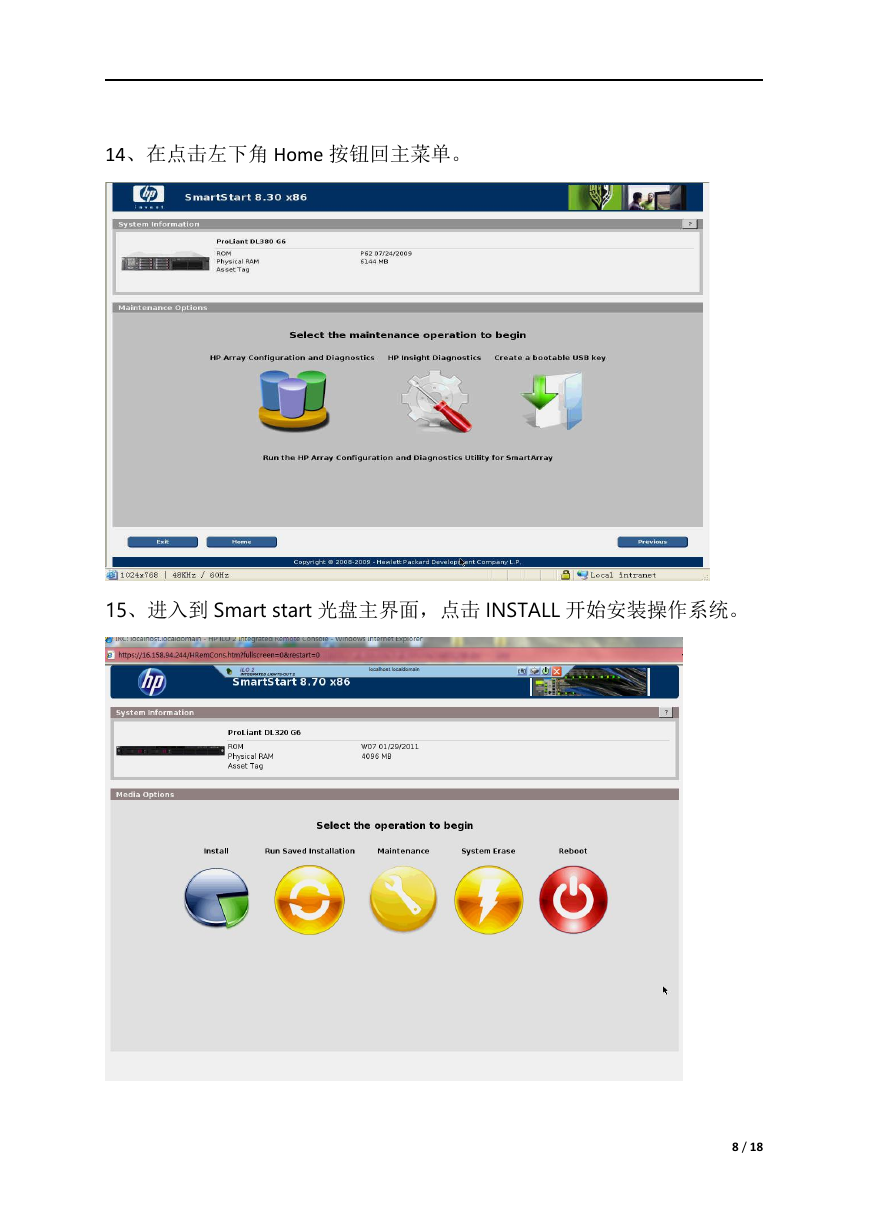

14、在点击左下角 Home 按钮回主菜单。 15、进入到 Smart start 光盘主界面，点击 INSTALL 开始安装操作系统。 8 / 18
