医院病房监护系统 一 实验内容： 现有一医院病房监护系统，病症监视器安置在每个病房，将病人 的病症信号实时传送到中央监视系统进行分析处理。在中心值班室 里，值班护士使用中央监视系统对病员的情况进行监控，根据医生的 要求随时打印病人的病情报告，定期更新病历，当病症出现异常时， 系统会立即自动报警，并实时打印病人的病情报告，立即更新病历。 请根据现场情景，对医院病房监护系统进行需求分析，建立系统 的用例图。 二 用例描述： 1） 该用例的目的是模拟一个医院病房监护系统，建立该系统 的用例图； 2） 该用例在病人住院时被监护人员启动执行； 3） 该系统中，每个病房的病症监视器要按时将病人的病症信 号传送到监视系统去并且对信号进行分析，当病症信号异 常的时候，系统会自动报警，并且打印病情报告和更新病 例，而医生则要求随时打印病情报告，按时更新病例； 行为者：值班护士，医生，病人 a) 值班护士负责监控中央监视系统，并根据医生的要求随 时打印病症报告，并且定期更新病例； b) 病症监视器是负责采集病人的病症信号，每个病房都有 监视器； 

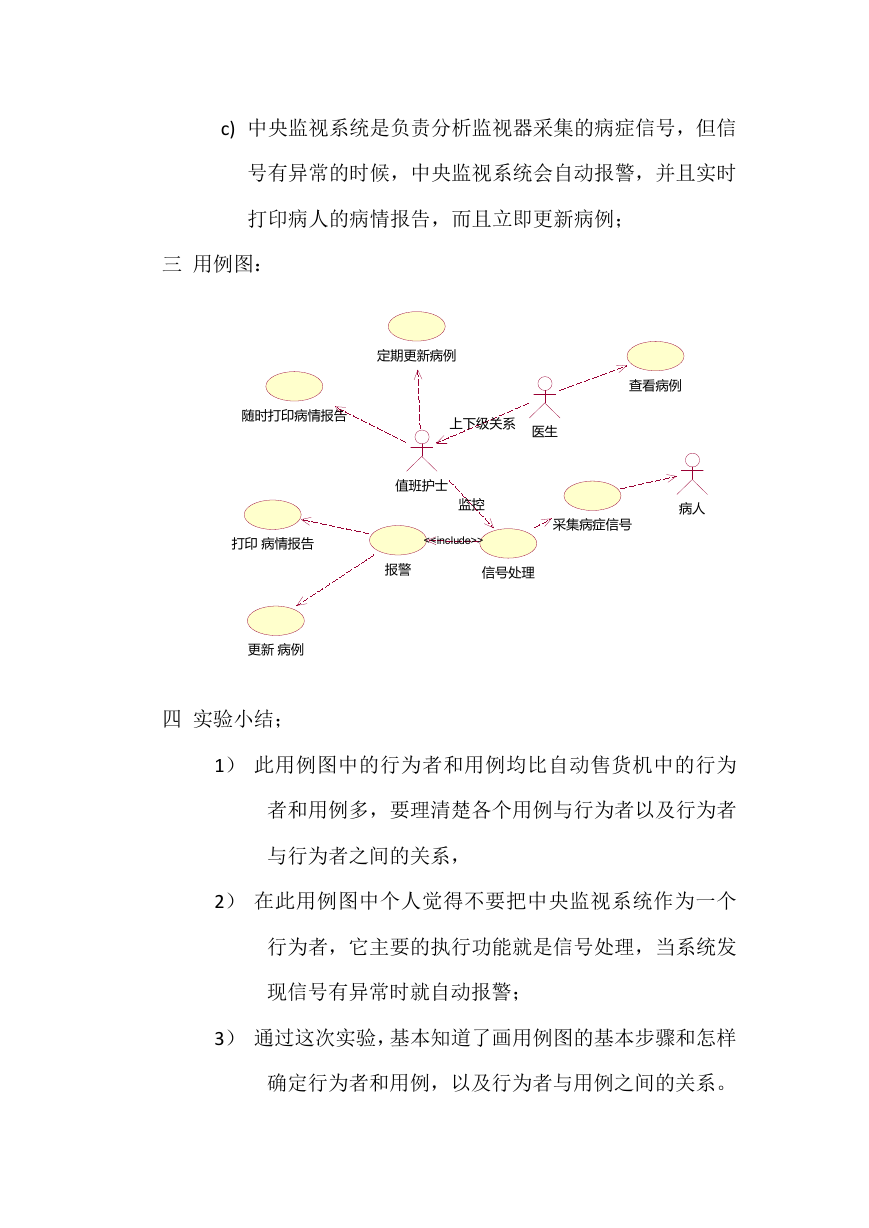

c) 中央监视系统是负责分析监视器采集的病症信号，但信 号有异常的时候，中央监视系统会自动报警，并且实时 打印病人的病情报告，而且立即更新病例； 三 用例图： 定期更新病例 查看病例 随时打印病情报告 上下级关系 医生 值班护士 监控 <> 报警 信号处理 采集病症信号 病人 打印 病情报告 更新 病例 四 实验小结； 1） 此用例图中的行为者和用例均比自动售货机中的行为 者和用例多，要理清楚各个用例与行为者以及行为者 与行为者之间的关系， 2） 在此用例图中个人觉得不要把中央监视系统作为一个 行为者，它主要的执行功能就是信号处理，当系统发 现信号有异常时就自动报警； 3） 通过这次实验，基本知道了画用例图的基本步骤和怎样 确定行为者和用例，以及行为者与用例之间的关系。
