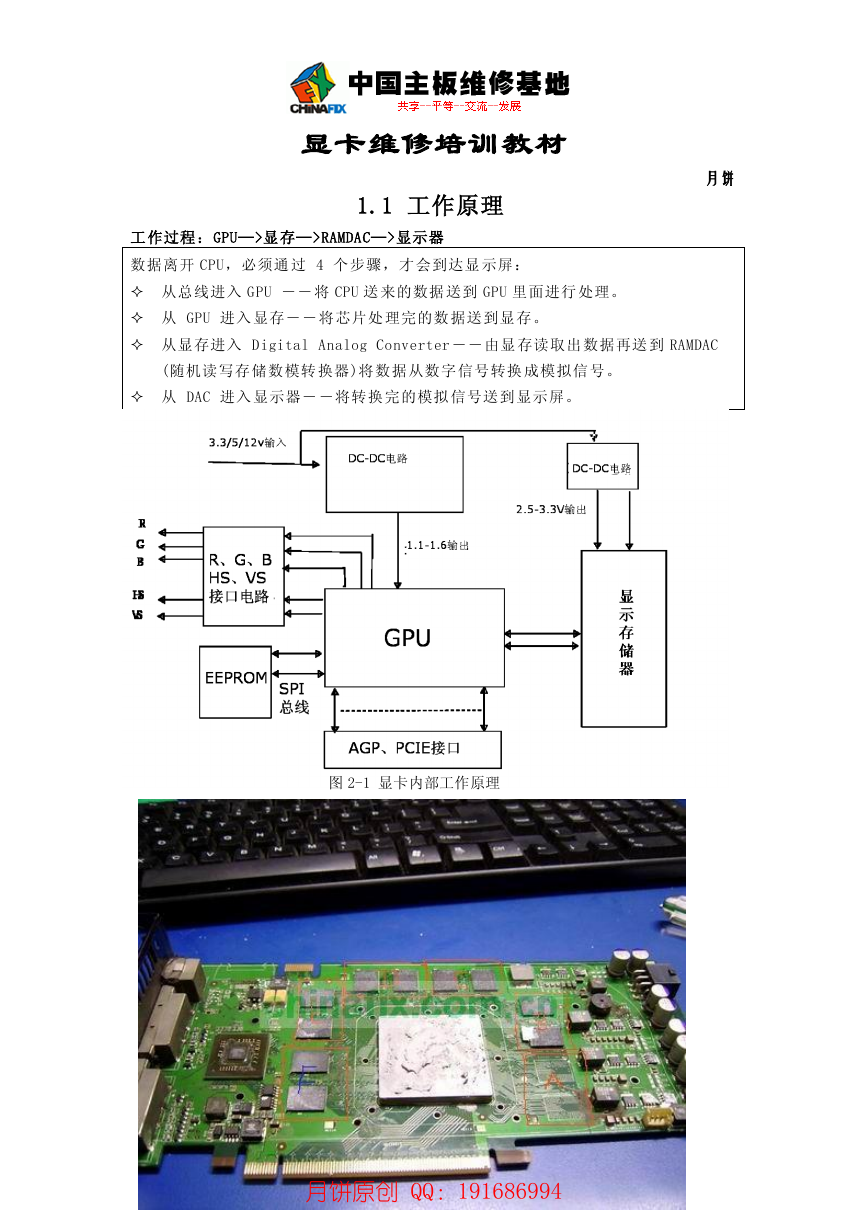

显卡维修培训教材 月饼 1.1 工作原理 工 作过程 :GPU—>显 存—>RAMDAC—>显示器 数据离开 CPU,必须通 过 4 个 步骤,才 会到达显 示屏:  从总线进入 GPU -- 将 CPU 送 来的数据 送到 GPU 里面进行 处理。  从 GPU 进入 显存-- 将芯片处 理完的数 据送到显 存。  从显存进入 Digital Analog Converter --由显 存读取出 数据再送 到 RAMDAC (随机读写存 储数模转 换器)将数 据从数字 信号转换 成模拟信 号。  从 DAC 进入 显示器- -将转换 完的模拟 信号送到 显示屏。 图 2-1 显卡内部工作原理 月饼原创 QQ:191686994

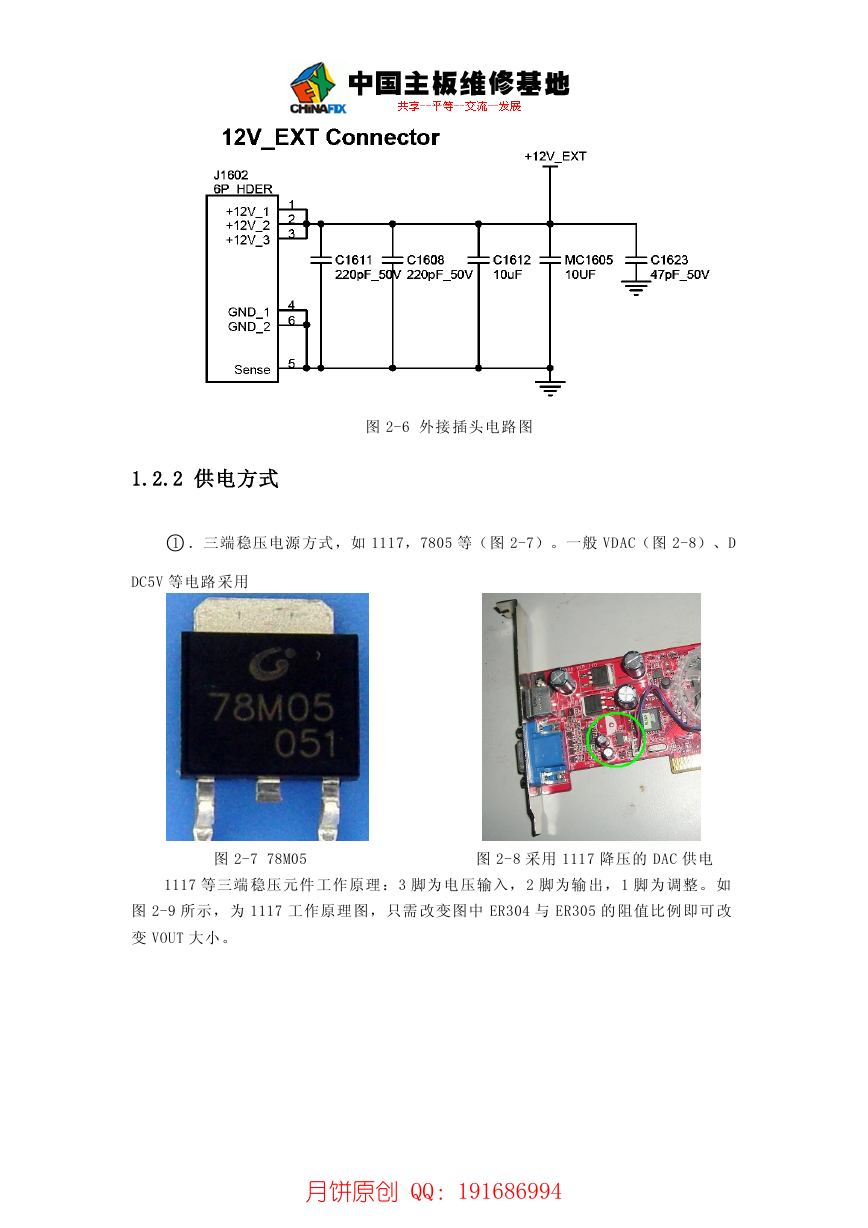

图 2-6 外接 插头电路 图 1.2.2 供电方式 ○1 .三端稳压电源 方式,如 1117,7805 等( 图 2-7)。一般 VDAC(图 2-8)、D DC5V 等电路 采用 图 2-7 78M05 图 2-8 采用 1117 降压的 DAC 供电 1117 等三端 稳压元件 工作原理 :3 脚为电 压输入, 2 脚为输 出,1 脚 为调整。 如 图 2-9 所示, 为 1117 工作原理 图,只需 改变图中 ER304 与 ER305 的 阻值比例 即可 改 变 VOUT 大小 。 月饼原创 QQ:191686994

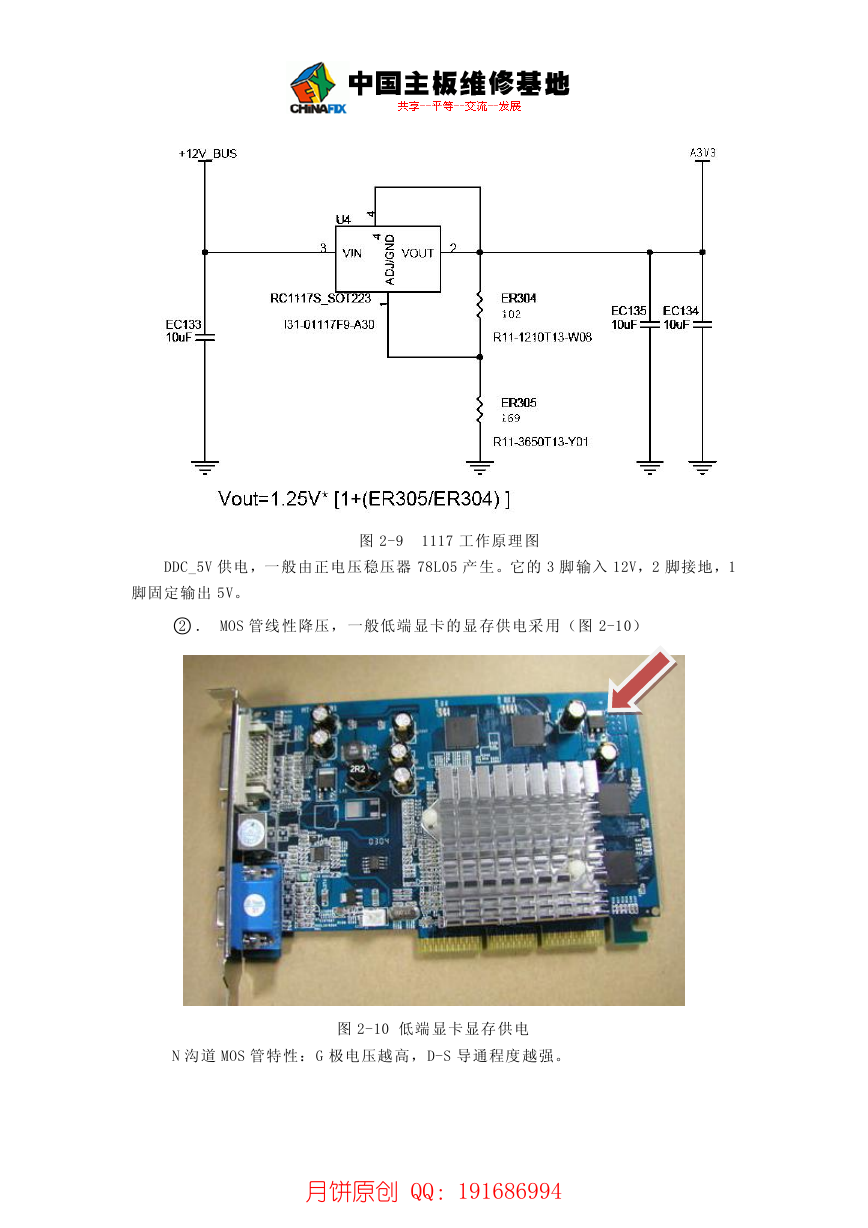

DDC_5V 供电,一 般由正电 压稳压器 78L05 产 生。它的 3 脚 输入 12V,2 脚接地,1 图 2-9 1117 工作原理 图 脚固定输出 5V。 ○2 . MOS 管线 性降压, 一般低端 显卡的显 存供电采 用(图 2-10) N 沟道 MOS 管 特性:G 极电压越 高,D-S 导通程度 越强。 图 2-10 低端 显卡显存 供电 月饼原创 QQ:191686994

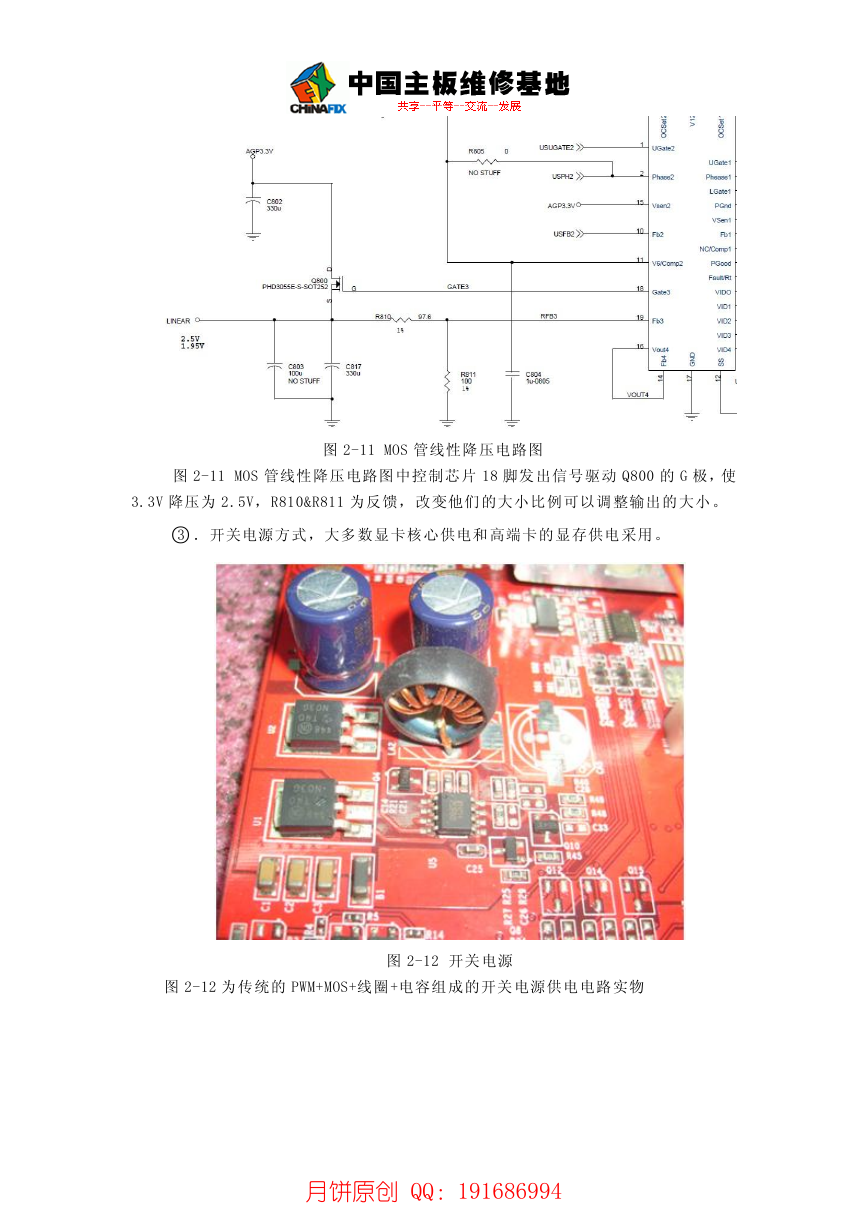

图 2-11 MOS 管线性降 压电路图 图 2-11 MOS 管线性降 压电路图 中控制芯 片 18 脚发 出信号驱 动 Q800 的 G 极,使 3.3V 降压为 2.5V,R810&R811 为反馈, 改变他们 的大小比 例可以调 整输出的 大小 。 ○3 .开关电源方 式,大多 数显卡核 心供电和 高端卡的 显存供电 采用 。 图 2-12 开关 电源 图 2-12 为传 统的 PWM+MOS+线圈 +电容组 成的开关 电源供电 电路实物 月饼原创 QQ:191686994
中国主板维修基地月饼原创月饼原创 QQ:191686994
中国主板维修基地月饼原创月饼原创 QQ:191686994
月饼原创 QQ:191686994
月饼原创 QQ:191686994
