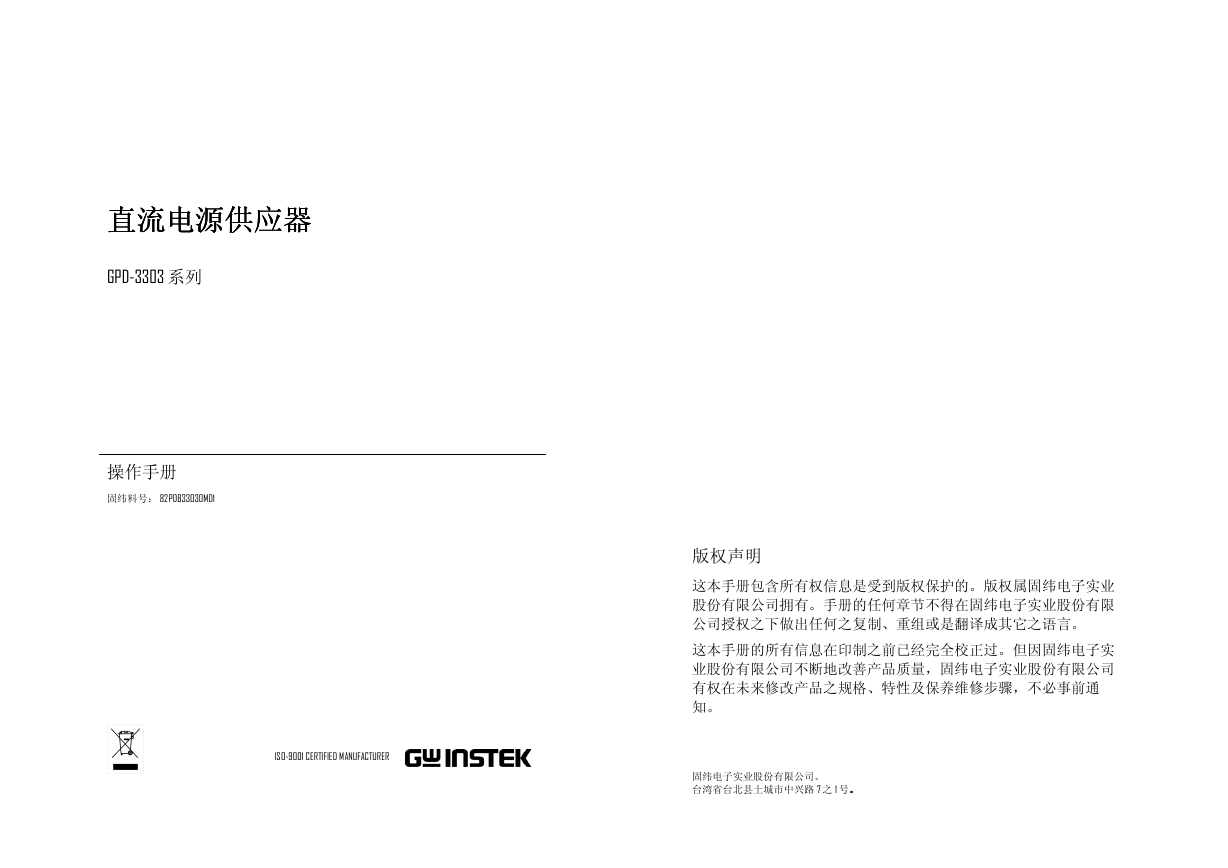

直流电源供应器直流电源供应器直流电源供应器直流电源供应器 GPD-3303 系列操作手册固纬料号： 82PDB33030MD1 版权声明这本手册包含所有权信息是受到版权保护的。版权属固纬电子实业股份有限公司拥有。手册的任何章节不得在固纬电子实业股份有限公司授权之下做出任何之复制、重组或是翻译成其它之语言。这本手册的所有信息在印制之前已经完全校正过。但因固纬电子实业股份有限公司不断地改善产品质量，固纬电子实业股份有限公司有权在未来修改产品之规格、特性及保养维修步骤，不必事前通知。 ISO-9001 CERTIFIED MANUFACTURER 固纬电子实业股份有限公司。台湾省台北县土城市中兴路 7 之 1 号。。。。

目录 GPD-3303 Series 系列用户手册目录安全概要安全概要 .......................................................................................... 5 安全概要安全概要总述总述总述总述................................................................................................... 9 介绍 .................................................................... 9 型号列举 / 主要特性 ...................................... 11 动作原理 .......................................................... 12 前面板............................................................... 14 后面板............................................................... 17 恒压/恒流交叉特性 ....................................... 18 设定设定设定设定.................................................................................................. 19 开机启动 .......................................................... 19 负载电线的连接 ............................................ 20 输出打开/关闭................................................ 21 蜂鸣器打开/关闭 ........................................... 21 前面板锁定 ..................................................... 22 操作操作操作操作................................................................................................. 23 CH1/CH2 独立模式 ........................................... 23 CH3 独立模式 .................................................. 25 CH1/CH2 串联模式 ........................................... 27 CH1/CH2 并联模式 ........................................... 32 保存保存保存保存/呼叫设置呼叫设置 .............................................................................. 34 呼叫设置呼叫设置保存设置 ......................................................... 34 呼叫设置 ......................................................... 35 3 远程控制远程控制 ........................................................................................ 36 远程控制远程控制远程控制的设置............................................ 36 远程连接步骤 .................................................37 指令语法......................................................... 38 错误信息......................................................... 38 指令列表......................................................... 39 指令详述..........................................................40 常见问题常见问题 ........................................................................................ 45 常见问题常见问题附录附录附录附录 ................................................................................................. 46 保险丝的替换 .................................................46 规格 .................................................................. 47 Declaration of Conformity.....................................49 索引索引索引索引 ................................................................................................. 50 4

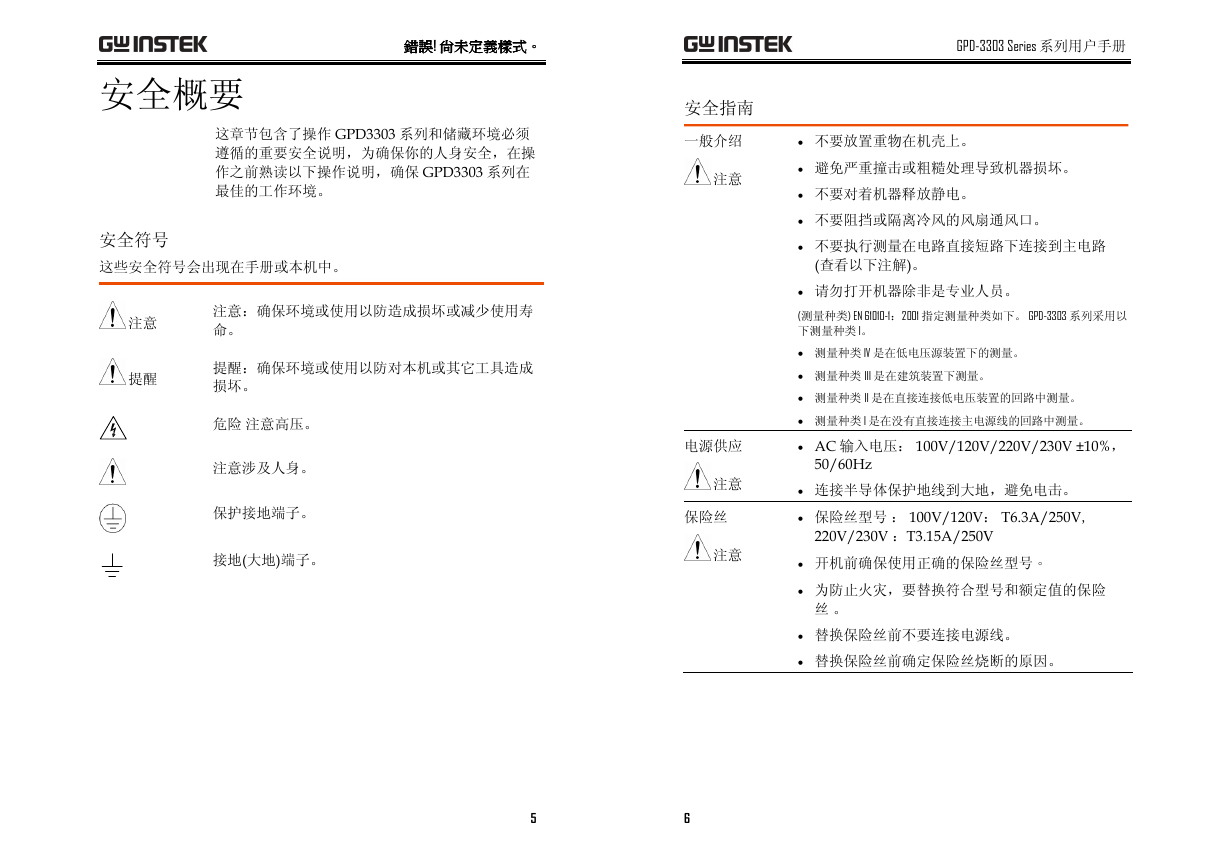

錯誤錯誤錯誤錯誤! 尚未定義樣式尚未定義樣式。。。。尚未定義樣式尚未定義樣式 GPD-3303 Series 系列用户手册安全概要这章节包含了操作 GPD3303 系列和储藏环境必须遵循的重要安全说明，为确保你的人身安全，在操作之前熟读以下操作说明，确保 GPD3303 系列在最佳的工作环境。安全符号这些安全符号会出现在手册或本机中。注意提醒注意：确保环境或使用以防造成损坏或减少使用寿命。提醒：确保环境或使用以防对本机或其它工具造成损坏。危险注意高压。注意涉及人身。保护接地端子。接地(大地)端子。安全指南一般介绍 • 不要放置重物在机壳上。注意 • 避免严重撞击或粗糙处理导致机器损坏。 • 不要对着机器释放静电。 • 不要阻挡或隔离冷风的风扇通风口。 • 不要执行测量在电路直接短路下连接到主电路 (查看以下注解)。 • 请勿打开机器除非是专业人员。 (测量种类) EN 61010-1：2001 指定测量种类如下。 GPD-3303 系列采用以下测量种类 I。 • 测量种类 IV 是在低电压源装置下的测量。 • 测量种类 III 是在建筑装置下测量。 • 测量种类 II 是在直接连接低电压装置的回路中测量。 • 测量种类 I 是在没有直接连接主电源线的回路中测量。电源供应 • AC 输入电压： 100V/120V/220V/230V ±10%， 50/60Hz 注意 • 连接半导体保护地线到大地，避免电击。保险丝 • 保险丝型号： 100V/120V： T6.3A/250V， 220V/230V ：T3.15A/250V 注意 • 开机前确保使用正确的保险丝型号。 • 为防止火灾，要替换符合型号和额定值的保险丝。 • 替换保险丝前不要连接电源线。 • 替换保险丝前确定保险丝烧断的原因。 5 6

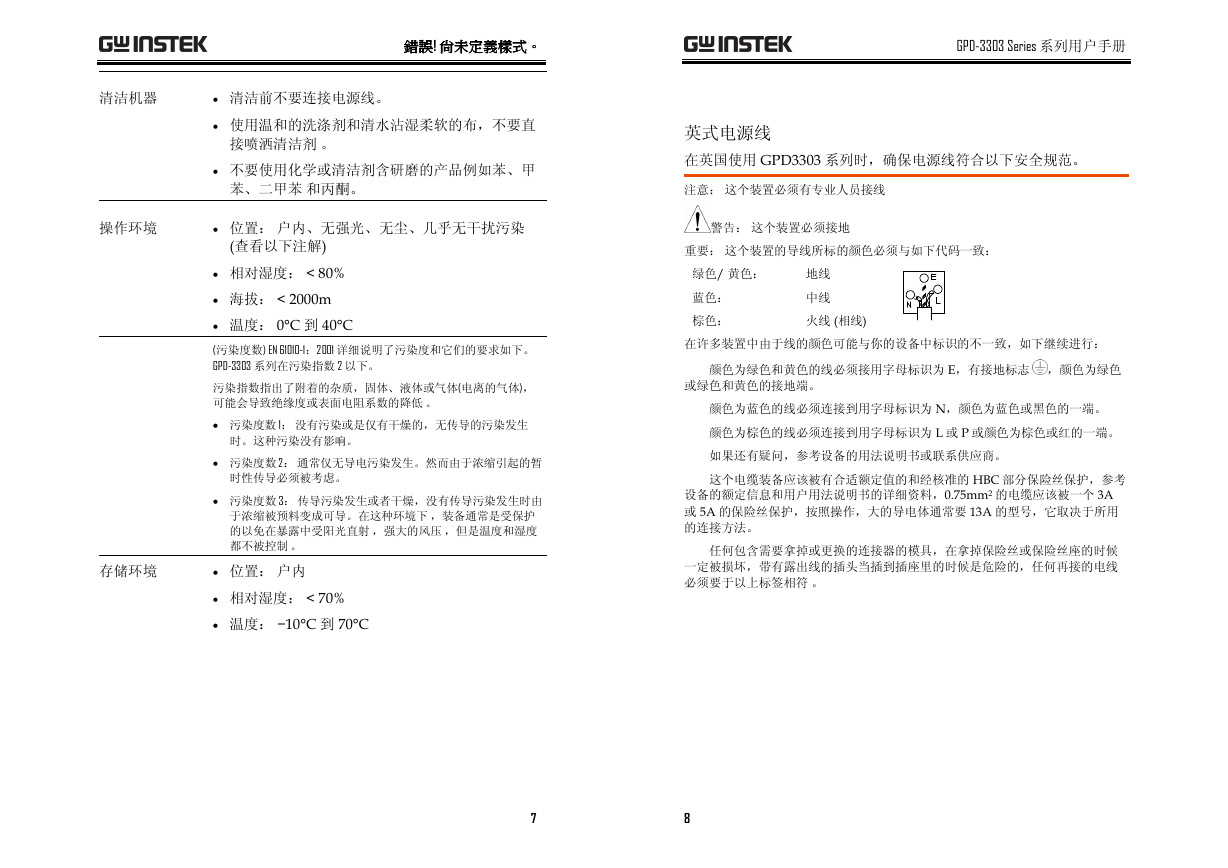

錯誤錯誤錯誤錯誤! 尚未定義樣式尚未定義樣式。。。。尚未定義樣式尚未定義樣式 GPD-3303 Series 系列用户手册清洁机器 • 清洁前不要连接电源线。 • 使用温和的洗涤剂和清水沾湿柔软的布，不要直接喷洒清洁剂。 • 不要使用化学或清洁剂含研磨的产品例如苯、甲苯、二甲苯和丙酮。英式电源线在英国使用 GPD3303 系列时，确保电源线符合以下安全规范。注意：这个装置必须有专业人员接线操作环境 • 位置：户内、无强光、无尘、几乎无干扰污染警告：这个装置必须接地 (查看以下注解) • 相对湿度： < 80% • 海拔： < 2000m • 温度： 0°C 到 40°C (污染度数) EN 61010-1：2001 详细说明了污染度和它们的要求如下。 GPD-3303 系列在污染指数 2 以下。污染指数指出了附着的杂质，固体、液体或气体(电离的气体)，可能会导致绝缘度或表面电阻系数的降低。 • 污染度数 1：没有污染或是仅有干燥的，无传导的污染发生时。这种污染没有影响。 • 污染度数 2：通常仅无导电污染发生。然而由于浓缩引起的暂时性传导必须被考虑。 • 污染度数 3：传导污染发生或者干燥，没有传导污染发生时由于浓缩被预料变成可导。在这种环境下，装备通常是受保护的以免在暴露中受阳光直射，强大的风压，但是温度和湿度都不被控制。存储环境 • 位置：户内 • 相对湿度： < 70% • 温度： −10°C 到 70°C 重要：这个装置的导线所标的颜色必须与如下代码一致：绿色/ 黄色：蓝色：棕色：地线中线火线 (相线) 在许多装置中由于线的颜色可能与你的设备中标识的不一致，如下继续进行：颜色为绿色和黄色的线必须接用字母标识为 E，有接地标志，颜色为绿色或绿色和黄色的接地端。颜色为蓝色的线必须连接到用字母标识为 N，颜色为蓝色或黑色的一端。颜色为棕色的线必须连接到用字母标识为 L 或 P 或颜色为棕色或红的一端。如果还有疑问，参考设备的用法说明书或联系供应商。这个电缆装备应该被有合适额定值的和经核准的 HBC 部分保险丝保护，参考设备的额定信息和用户用法说明书的详细资料，0.75mm2 的电缆应该被一个 3A 或 5A 的保险丝保护，按照操作，大的导电体通常要 13A 的型号，它取决于所用的连接方法。任何包含需要拿掉或更换的连接器的模具，在拿掉保险丝或保险丝座的时候一定被损坏，带有露出线的插头当插到插座里的时候是危险的，任何再接的电线必须要于以上标签相符。 7 8

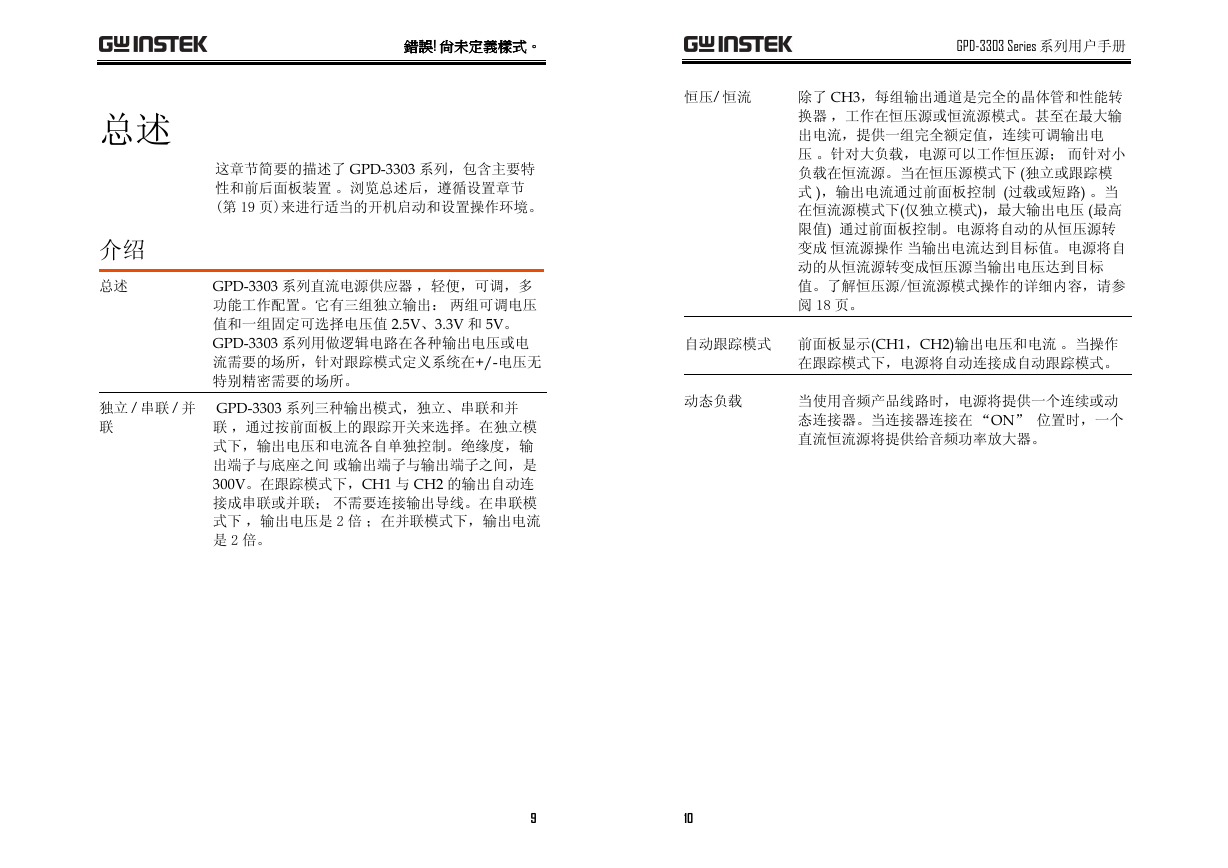

錯誤錯誤錯誤錯誤! 尚未定義樣式尚未定義樣式。。。。尚未定義樣式尚未定義樣式 GPD-3303 Series 系列用户手册总述介绍总述独立 / 串联 / 并联这章节简要的描述了 GPD-3303 系列，包含主要特性和前后面板装置。浏览总述后，遵循设置章节 (第 19 页)来进行适当的开机启动和设置操作环境。 GPD-3303 系列直流电源供应器，轻便，可调，多功能工作配置。它有三组独立输出：两组可调电压值和一组固定可选择电压值 2.5V、3.3V 和 5V。 GPD-3303 系列用做逻辑电路在各种输出电压或电流需要的场所，针对跟踪模式定义系统在+/-电压无特别精密需要的场所。 GPD-3303 系列三种输出模式，独立、串联和并联，通过按前面板上的跟踪开关来选择。在独立模式下，输出电压和电流各自单独控制。绝缘度，输出端子与底座之间或输出端子与输出端子之间，是 300V。在跟踪模式下，CH1 与 CH2 的输出自动连接成串联或并联；不需要连接输出导线。在串联模式下，输出电压是 2 倍；在并联模式下，输出电流是 2 倍。恒压/ 恒流除了 CH3，每组输出通道是完全的晶体管和性能转换器，工作在恒压源或恒流源模式。甚至在最大输出电流，提供一组完全额定值，连续可调输出电压。针对大负载，电源可以工作恒压源；而针对小负载在恒流源。当在恒压源模式下 (独立或跟踪模式 )，输出电流通过前面板控制 (过载或短路) 。当在恒流源模式下(仅独立模式)，最大输出电压 (最高限值) 通过前面板控制。电源将自动的从恒压源转变成恒流源操作当输出电流达到目标值。电源将自动的从恒流源转变成恒压源当输出电压达到目标值。了解恒压源/恒流源模式操作的详细内容，请参阅 18 页。自动跟踪模式前面板显示(CH1，CH2)输出电压和电流。当操作在跟踪模式下，电源将自动连接成自动跟踪模式。动态负载当使用音频产品线路时，电源将提供一个连续或动态连接器。当连接器连接在 “ON” 位置时，一个直流恒流源将提供给音频功率放大器。 9 10

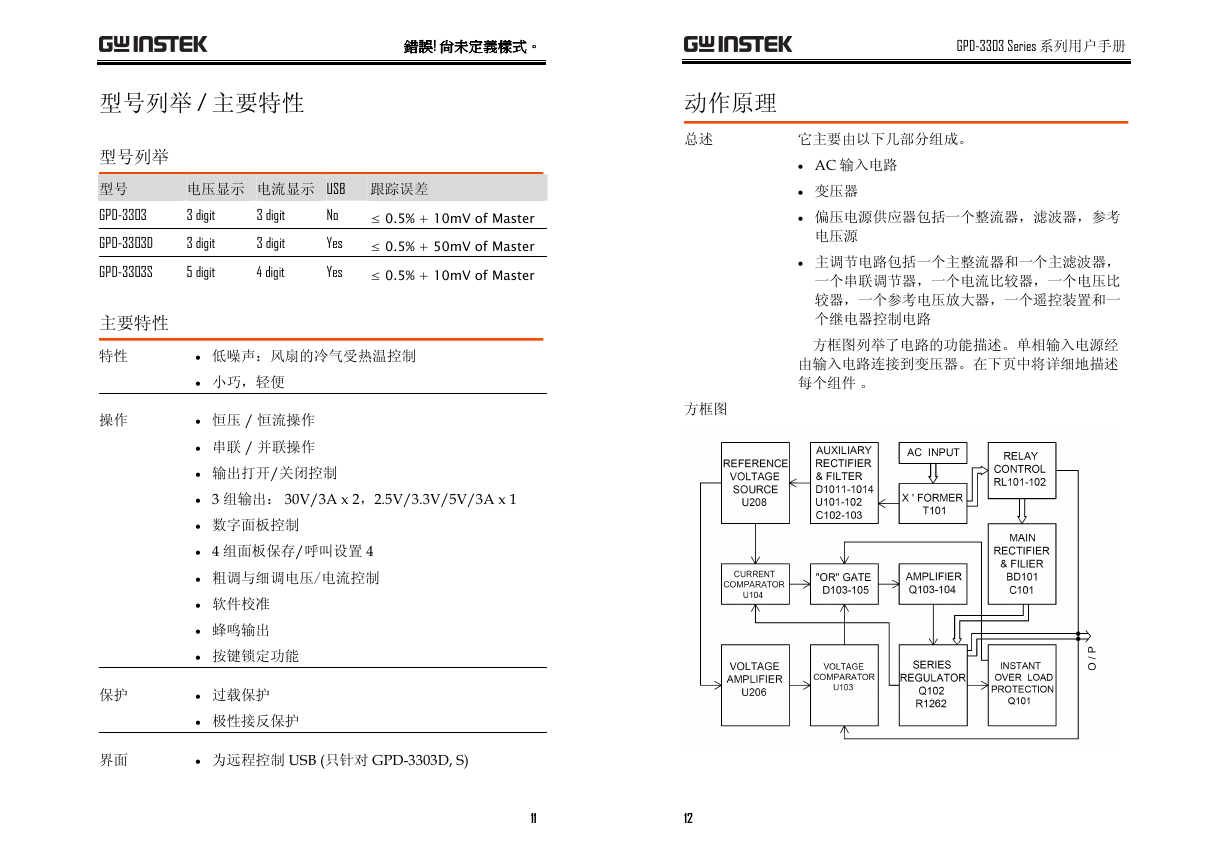

錯誤錯誤錯誤錯誤! 尚未定義樣式尚未定義樣式。。。。尚未定義樣式尚未定義樣式 GPD-3303 Series 系列用户手册型号列举 / 主要特性动作原理型号列举型号电压显示电流显示 USB 跟踪误差 GPD-3303 3 digit GPD-3303D 3 digit GPD-3303S 5 digit 3 digit 3 digit 4 digit No Yes Yes ≤ 0.5% + 10mV of Master ≤ 0.5% + 50mV of Master ≤ 0.5% + 10mV of Master 主要特性特性 • 低噪声：风扇的冷气受热温控制 • 小巧，轻便操作 • 恒压 / 恒流操作 • 串联 / 并联操作 • 输出打开/关闭控制 • 3 组输出： 30V/3A x 2，2.5V/3.3V/5V/3A x 1 • 数字面板控制 • 4 组面板保存/呼叫设置 4 • 粗调与细调电压/电流控制 • 软件校准 • 蜂鸣输出 • 按键锁定功能保护 • 过载保护 • 极性接反保护界面 • 为远程控制 USB (只针对 GPD-3303D, S) 总述它主要由以下几部分组成。 • AC 输入电路 • 变压器 • 偏压电源供应器包括一个整流器，滤波器，参考电压源 • 主调节电路包括一个主整流器和一个主滤波器，一个串联调节器，一个电流比较器，一个电压比较器，一个参考电压放大器，一个遥控装置和一个继电器控制电路方框图列举了电路的功能描述。单相输入电源经由输入电路连接到变压器。在下页中将详细地描述每个组件。方框图 11 12

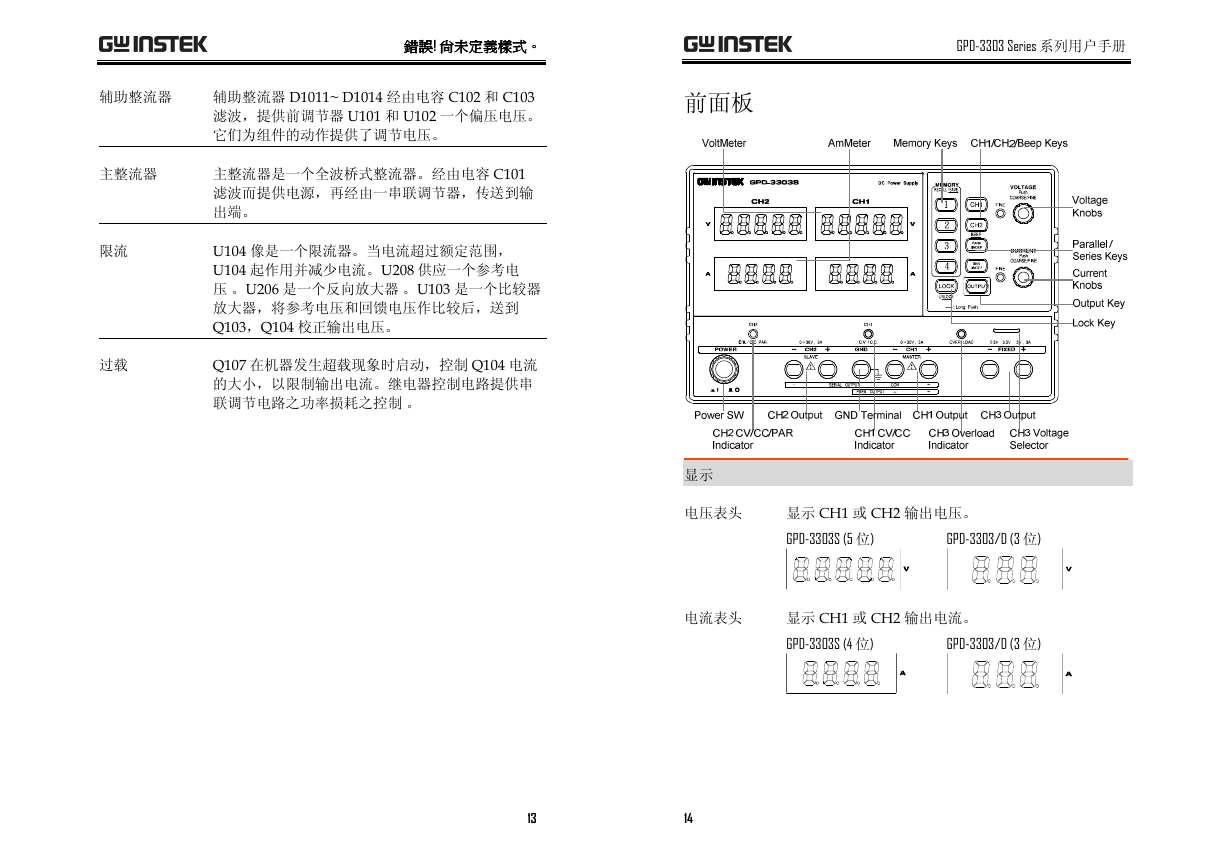

錯誤錯誤錯誤錯誤! 尚未定義樣式尚未定義樣式。。。。尚未定義樣式尚未定義樣式 GPD-3303 Series 系列用户手册前面板辅助整流器主整流器限流过载辅助整流器 D1011~ D1014 经由电容 C102 和 C103 滤波，提供前调节器 U101 和 U102 一个偏压电压。它们为组件的动作提供了调节电压。主整流器是一个全波桥式整流器。经由电容 C101 滤波而提供电源，再经由一串联调节器，传送到输出端。 U104 像是一个限流器。当电流超过额定范围， U104 起作用并减少电流。U208 供应一个参考电压。U206 是一个反向放大器。U103 是一个比较器放大器，将参考电压和回馈电压作比较后，送到 Q103，Q104 校正输出电压。 Q107 在机器发生超载现象时启动，控制 Q104 电流的大小，以限制输出电流。继电器控制电路提供串联调节电路之功率损耗之控制。显示电压表头显示 CH1 或 CH2 输出电压。 GPD-3303S (5 位) GPD-3303/D (3 位) 电流表头显示 CH1 或 CH2 输出电流。 GPD-3303S (4 位) GPD-3303/D (3 位) 13 14

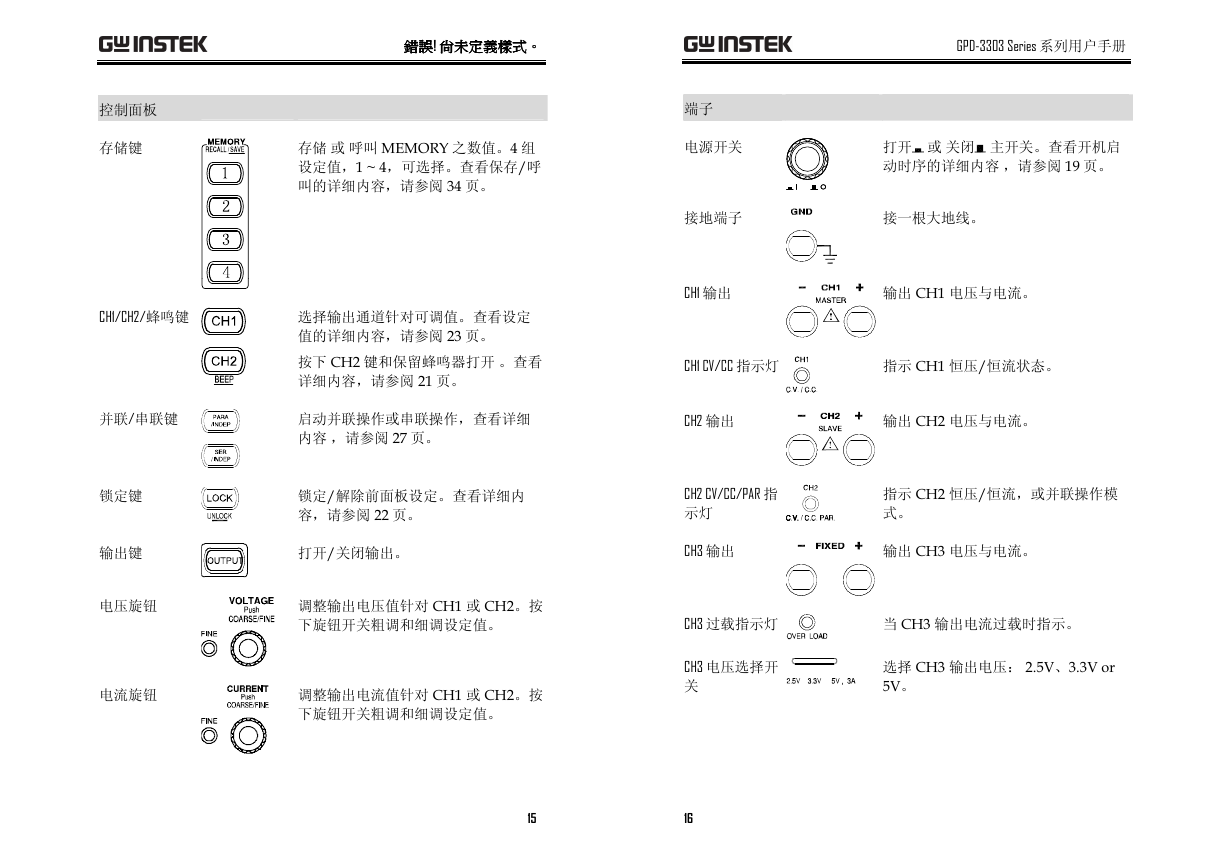

控制面板存储键錯誤錯誤錯誤錯誤! 尚未定義樣式尚未定義樣式。。。。尚未定義樣式尚未定義樣式存储或呼叫 MEMORY 之数值。4 组设定值，1 ~ 4，可选择。查看保存/呼叫的详细内容，请参阅 34 页。 CH1/CH2/蜂鸣键并联/串联键锁定键输出键电压旋钮电流旋钮选择输出通道针对可调值。查看设定值的详细内容，请参阅 23 页。按下 CH2 键和保留蜂鸣器打开。查看详细内容，请参阅 21 页。启动并联操作或串联操作，查看详细内容，请参阅 27 页。锁定/解除前面板设定。查看详细内容，请参阅 22 页。打开/关闭输出。调整输出电压值针对 CH1 或 CH2。按下旋钮开关粗调和细调设定值。调整输出电流值针对 CH1 或 CH2。按下旋钮开关粗调和细调设定值。端子电源开关接地端子 GPD-3303 Series 系列用户手册打开或关闭主开关。查看开机启动时序的详细内容，请参阅 19 页。接一根大地线。 CH1 输出输出 CH1 电压与电流。 CH1 CV/CC 指示灯 CH2 输出 CH2 CV/CC/PAR 指示灯 CH3 输出 CH3 过载指示灯 CH3 电压选择开关指示 CH1 恒压/恒流状态。输出 CH2 电压与电流。指示 CH2 恒压/恒流，或并联操作模式。输出 CH3 电压与电流。当 CH3 输出电流过载时指示。选择 CH3 输出电压： 2.5V、3.3V or 5V。 15 16
