贴片元件封装尺寸图大全.doc

发布时间：2022-06-01 发布人：admin 分类：说明书资料大小：3.26M 资料格式：doc 举报版权申诉


第1页 / 共71页


第2页 / 共71页


第3页 / 共71页


第4页 / 共71页


第5页 / 共71页


第6页 / 共71页


第7页 / 共71页


第8页 / 共71页

1、TO-268AA贴片元件封装形式图片

2、TO-263 D2PAK封装尺寸图

3、TO-263-7封装尺寸

4、TO-263-5封装尺寸图

5、TO-263-3封装尺寸图

6、TO-252 DPAK封装尺寸图

7、TO-252-5封装尺寸图

8、TO252-3封装尺寸图

9、0201封装尺寸图

10、0402封装尺寸图

11、0603封装尺寸图

12、0805封装尺寸图

13、01005封装尺寸图

14、1008封装尺寸图

15、1206封装尺寸图

16、1210封装尺寸图

17、1406封装尺寸图

18、1812封装尺寸图

19、1808封装尺寸图

20、1825封装尺寸图

21、2010封装尺寸图

22、2225封装尺寸图

23、2308封装尺寸图

24、2512封装尺寸图

25、DO-215AB封装尺寸图

26、DO-215AA封装尺寸图

27、DO-214AC封装尺寸图

28、DO-214AB封装尺寸图

29、DO-214AA封装尺寸图

30、DO-214封装尺寸图

31、DO-213AB封装尺寸图

32、DO-213AA封装尺寸图

33、SOD123H封装图

34、SOD723封装尺寸图

35、SOD523封装尺寸图

36、SOD323封装尺寸图

37、SOD-123F封装尺寸图

38、SOD123封装尺寸图

39、SOD110封装尺寸图

40、DO-214AC SOD106封装尺寸图

41、D-7343封装尺寸图

42、C-6032封装尺寸图

43、B-3528封装尺寸图

44、A-3216封装尺寸图

45、SOT883封装尺寸图

46、SOT753封装尺寸图

47、SOT666封装尺寸图

48、SOT663封装尺寸图

49、SOT552-1封装尺寸图

50、1SOT523封装尺寸图

51、SOT505-1封装尺寸图

52、SOT490-SC89封装尺寸图

53、SOT457 SC74封装尺寸图

54、SOT428封装尺寸图

55、SOT416/SC75封装尺寸图

56、SOT663 SMD封装尺寸图

57、SOT363 SC706L封装尺寸图

58、SOT353/sc70 5L封装尺寸图

59、SOT346/SC59封装尺寸图

60、SOT343 SMD封装尺寸图

61、SOT323/SC70-3 SMD封装尺寸图

62、SOT233 SMD封装尺寸图

63、SOT-223/TO-261AA SMD封装尺寸图

64、SOT89/TO243AA SC62 SMD封装尺寸图

65、SOT23-8封装尺寸图

66、SOT23-6封装尺寸图

67、SOT23-5封装尺寸图

68、SOT23封装尺寸图

69、SOT143/TO253 SMD封装尺寸图

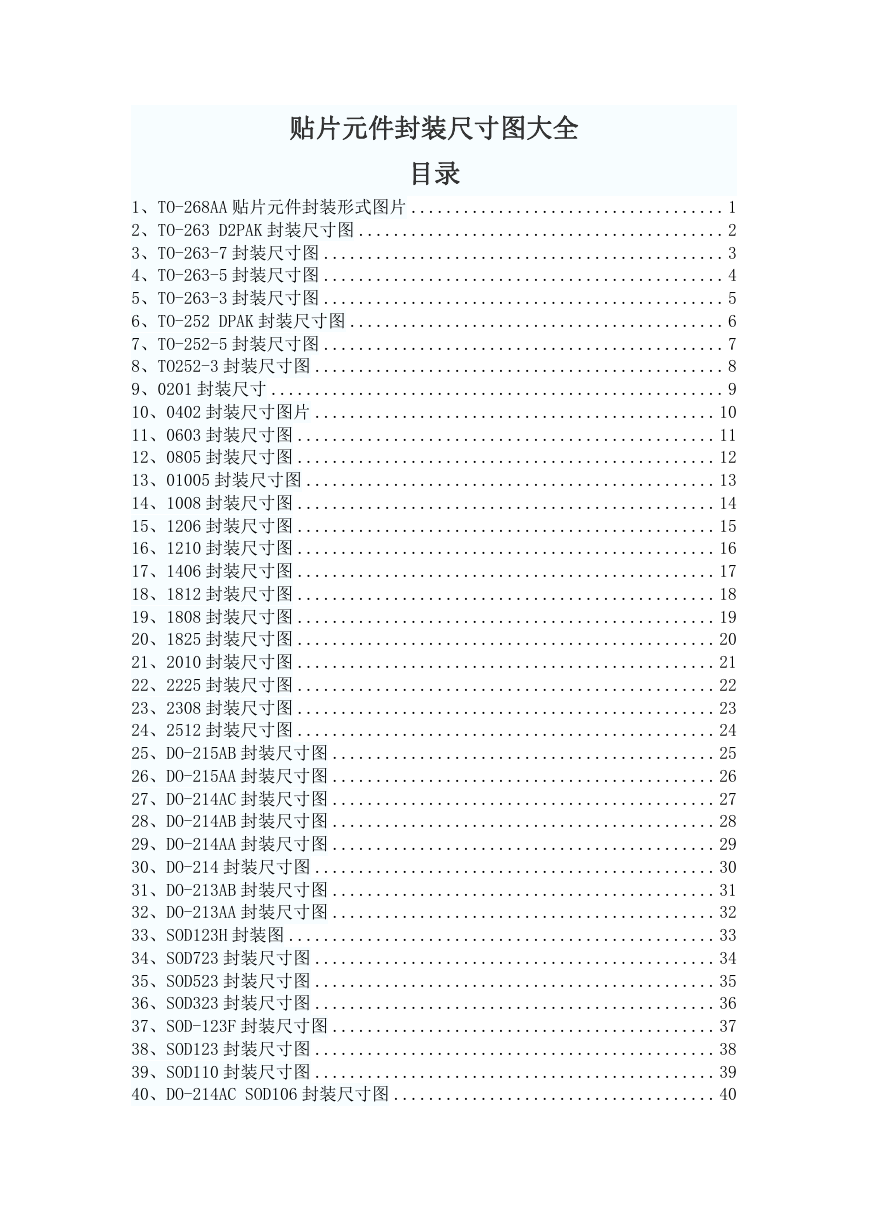

贴片元件封装尺寸图大全目录 1、TO-268AA 贴片元件封装形式图片 .................................... 1 2、TO-263 D2PAK 封装尺寸图 .......................................... 2 3、TO-263-7 封装尺寸图 .............................................. 3 4、TO-263-5 封装尺寸图 .............................................. 4 5、TO-263-3 封装尺寸图 .............................................. 5 6、TO-252 DPAK 封装尺寸图 ........................................... 6 7、TO-252-5 封装尺寸图 .............................................. 7 8、TO252-3 封装尺寸图 ............................................... 8 9、0201 封装尺寸 .................................................... 9 10、0402 封装尺寸图片 .............................................. 10 11、0603 封装尺寸图 ................................................ 11 12、0805 封装尺寸图 ................................................ 12 13、01005 封装尺寸图 ............................................... 13 14、1008 封装尺寸图 ................................................ 14 15、1206 封装尺寸图 ................................................ 15 16、1210 封装尺寸图 ................................................ 16 17、1406 封装尺寸图 ................................................ 17 18、1812 封装尺寸图 ................................................ 18 19、1808 封装尺寸图 ................................................ 19 20、1825 封装尺寸图 ................................................ 20 21、2010 封装尺寸图 ................................................ 21 22、2225 封装尺寸图 ................................................ 22 23、2308 封装尺寸图 ................................................ 23 24、2512 封装尺寸图 ................................................ 24 25、DO-215AB 封装尺寸图 ............................................ 25 26、DO-215AA 封装尺寸图 ............................................ 26 27、DO-214AC 封装尺寸图 ............................................ 27 28、DO-214AB 封装尺寸图 ............................................ 28 29、DO-214AA 封装尺寸图 ............................................ 29 30、DO-214 封装尺寸图 .............................................. 30 31、DO-213AB 封装尺寸图 ............................................ 31 32、DO-213AA 封装尺寸图 ............................................ 32 33、SOD123H 封装图 ................................................. 33 34、SOD723 封装尺寸图 .............................................. 34 35、SOD523 封装尺寸图 .............................................. 35 36、SOD323 封装尺寸图 .............................................. 36 37、SOD-123F 封装尺寸图 ............................................ 37 38、SOD123 封装尺寸图 .............................................. 38 39、SOD110 封装尺寸图 .............................................. 39 40、DO-214AC SOD106 封装尺寸图 ..................................... 40

41、D-7343 封装尺寸图 .............................................. 41 42、C-6032 封装尺寸图 .............................................. 42 43、B-3528 封装尺寸图 .............................................. 43 44、A-3216 封装尺寸图 .............................................. 44 45、SOT883 封装尺寸图 .............................................. 45 46、SOT753 封装尺寸图 .............................................. 46 47、SOT666 封装尺寸图 .............................................. 47 48、SOT663 封装尺寸图 .............................................. 48 49、SOT552-1 封装尺寸图 ............................................ 49 50、1SOT523 封装尺寸图 ............................................. 50 51、SOT505-1 封装尺寸图 ............................................ 51 52、SOT490-SC89 封装尺寸图 ......................................... 52 53、SOT457 SC74 封装尺寸图 ......................................... 53 54、SOT428 封装尺寸图 .............................................. 54 55、SOT416/SC75 封装尺寸图 ......................................... 55 56、SOT663 SMD 封装尺寸图 .......................................... 56 57、SOT363 SC706L 封装尺寸图 ....................................... 57 58、SOT353/sc70 5L 封装尺寸图 ...................................... 58 59、SOT346/SC59 封装尺寸图 ......................................... 59 60、SOT343 SMD 封装尺寸图 .......................................... 60 61、SOT323/SC70-3 SMD 封装尺寸图 ................................... 61 62、SOT233 SMD 封装尺寸图 .......................................... 62 63、SOT-223/TO-261AA SMD 封装尺寸图 ................................ 63 64、SOT89/TO243AA SC62 SMD 封装尺寸图 .............................. 64 65、SOT23-8 封装尺寸图 ............................................. 65 66、SOT23-6 封装尺寸图 ............................................. 66 67、SOT23-5 封装尺寸图 ............................................. 67 68、SOT23 封装尺寸图 ............................................... 68 69、SOT143/TO253 SMD 封装尺寸图 .................................... 69

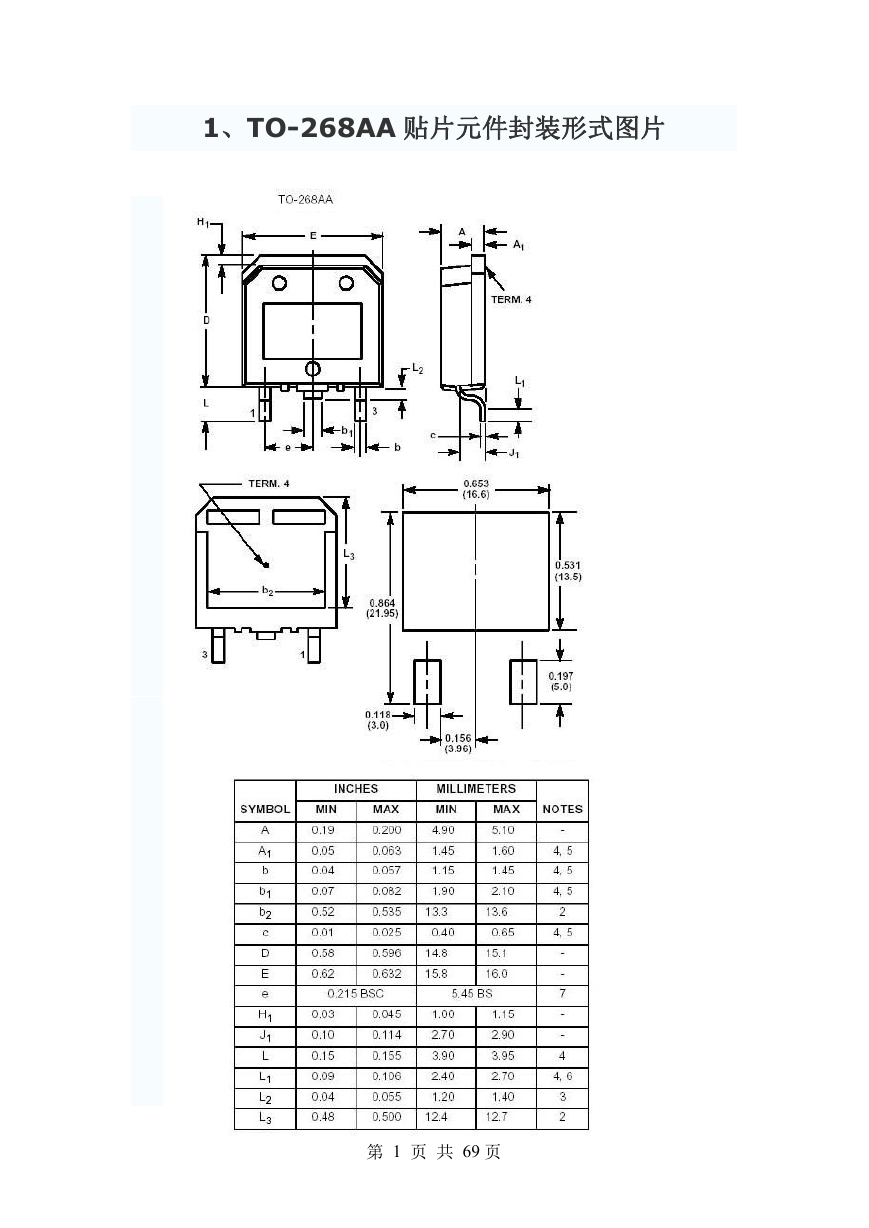

1、TO-268AA 贴片元件封装形式图片第 1 页共 69 页

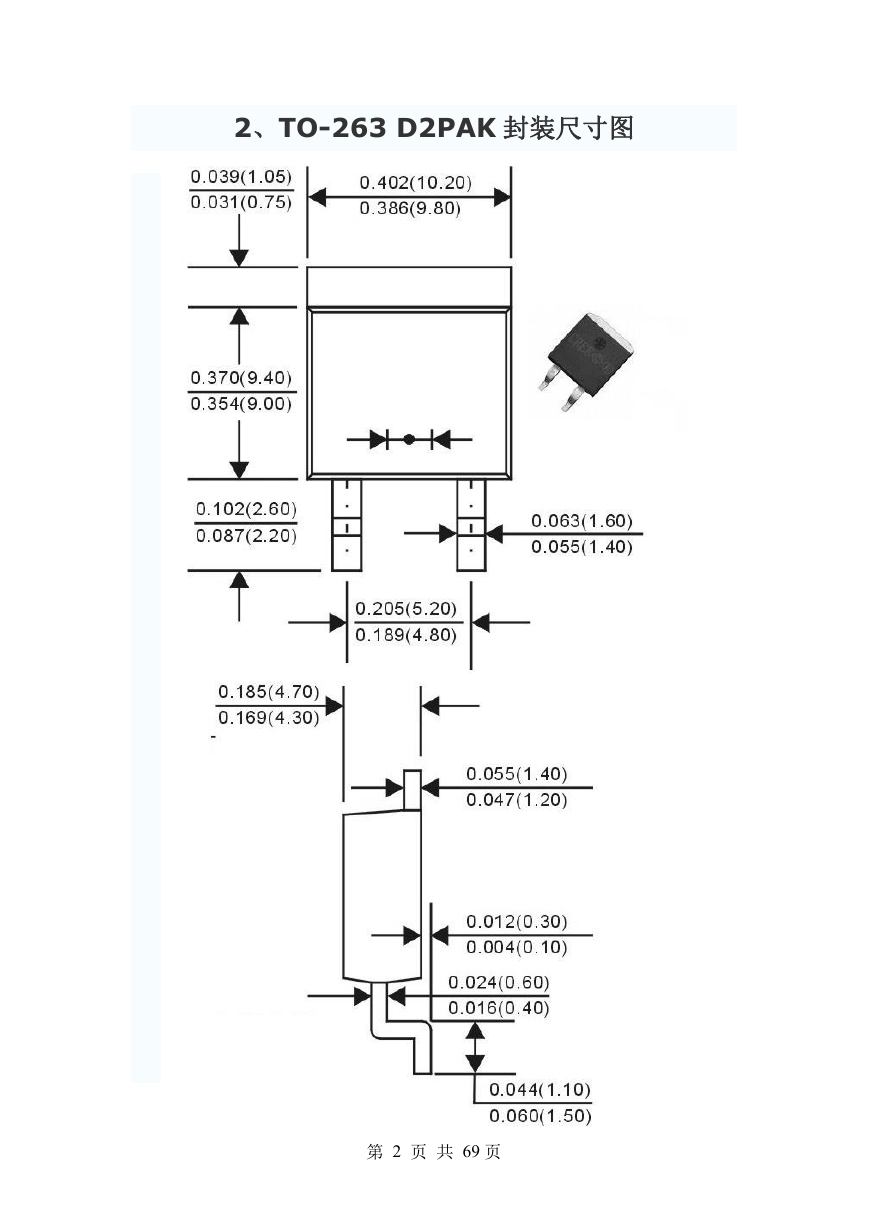

2、TO-263 D2PAK 封装尺寸图第 2 页共 69 页

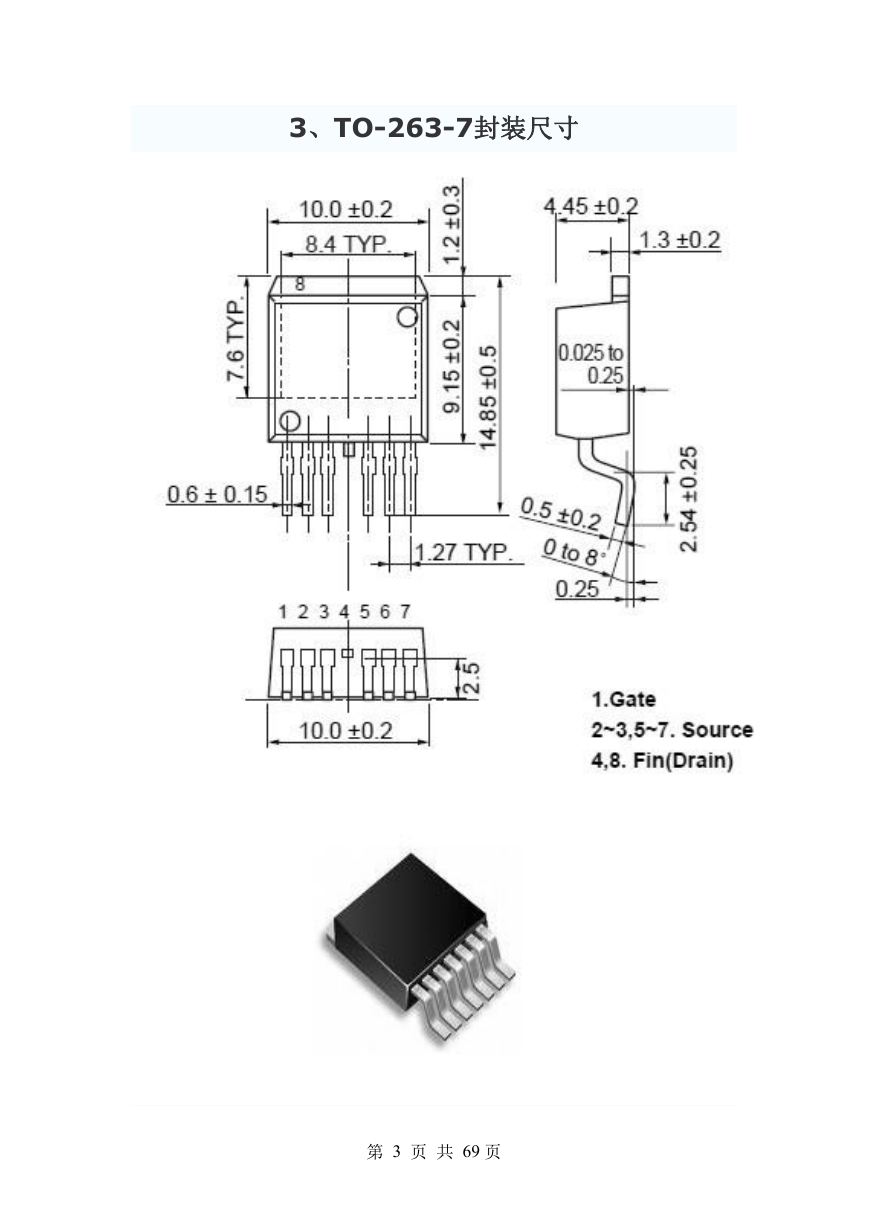

3、TO-263-7封装尺寸第 3 页共 69 页

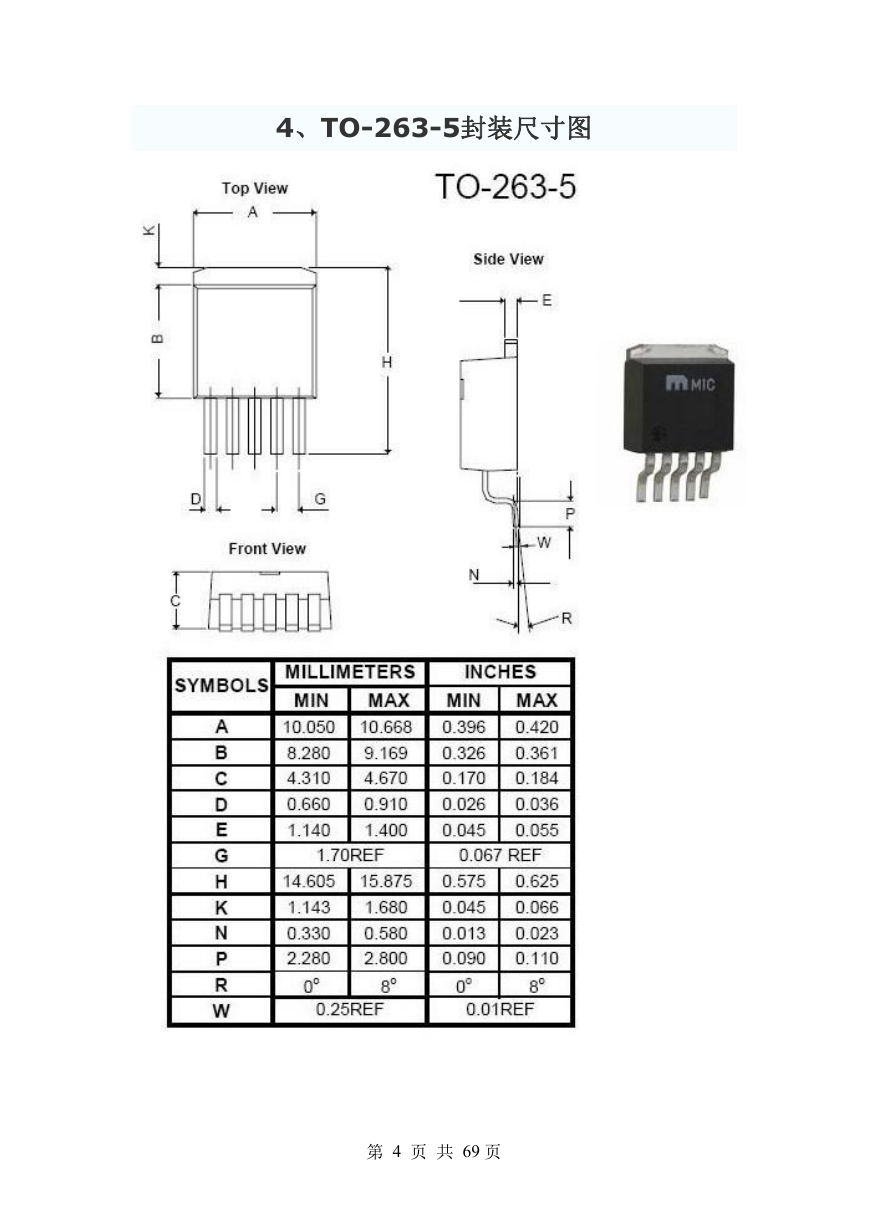

4、TO-263-5封装尺寸图第 4 页共 69 页

5、TO-263-3封装尺寸图第 5 页共 69 页

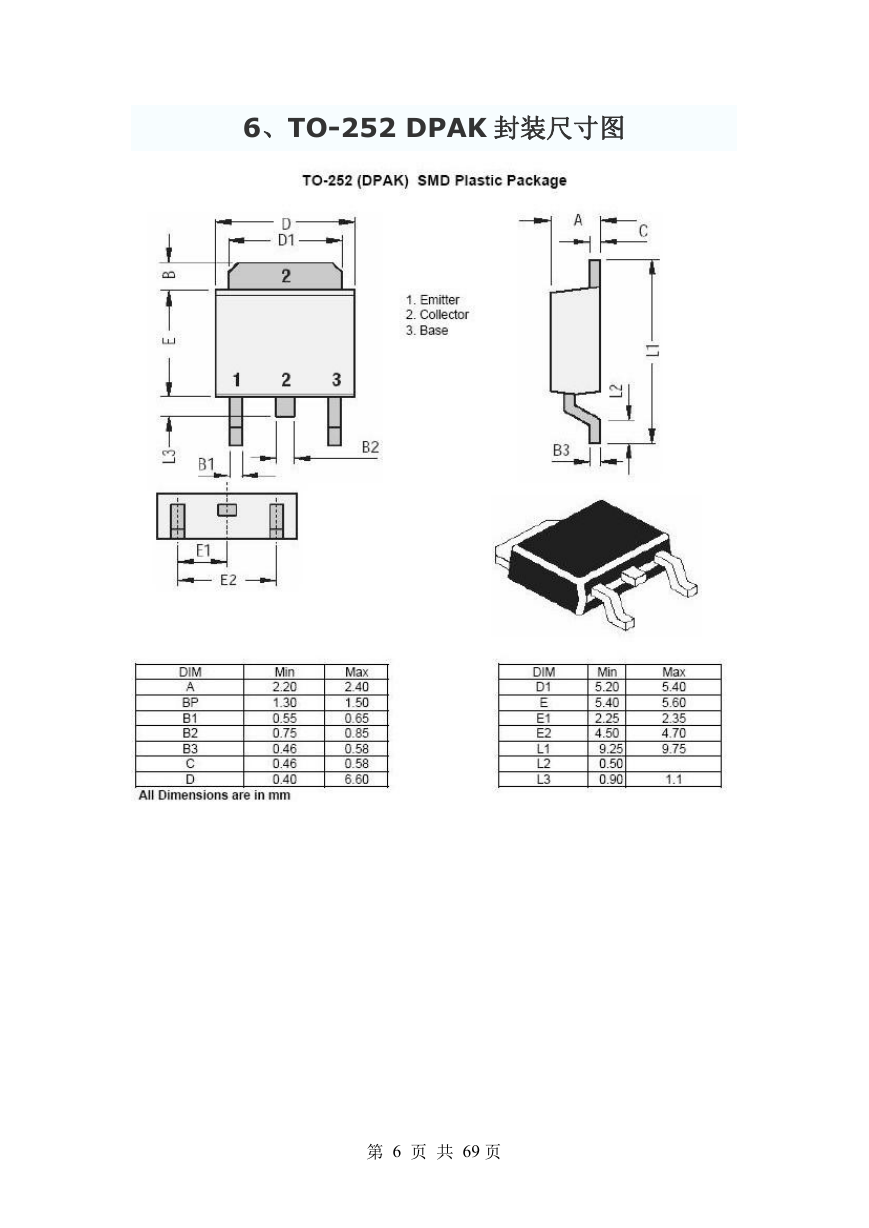

6、TO-252 DPAK 封装尺寸图第 6 页共 69 页
