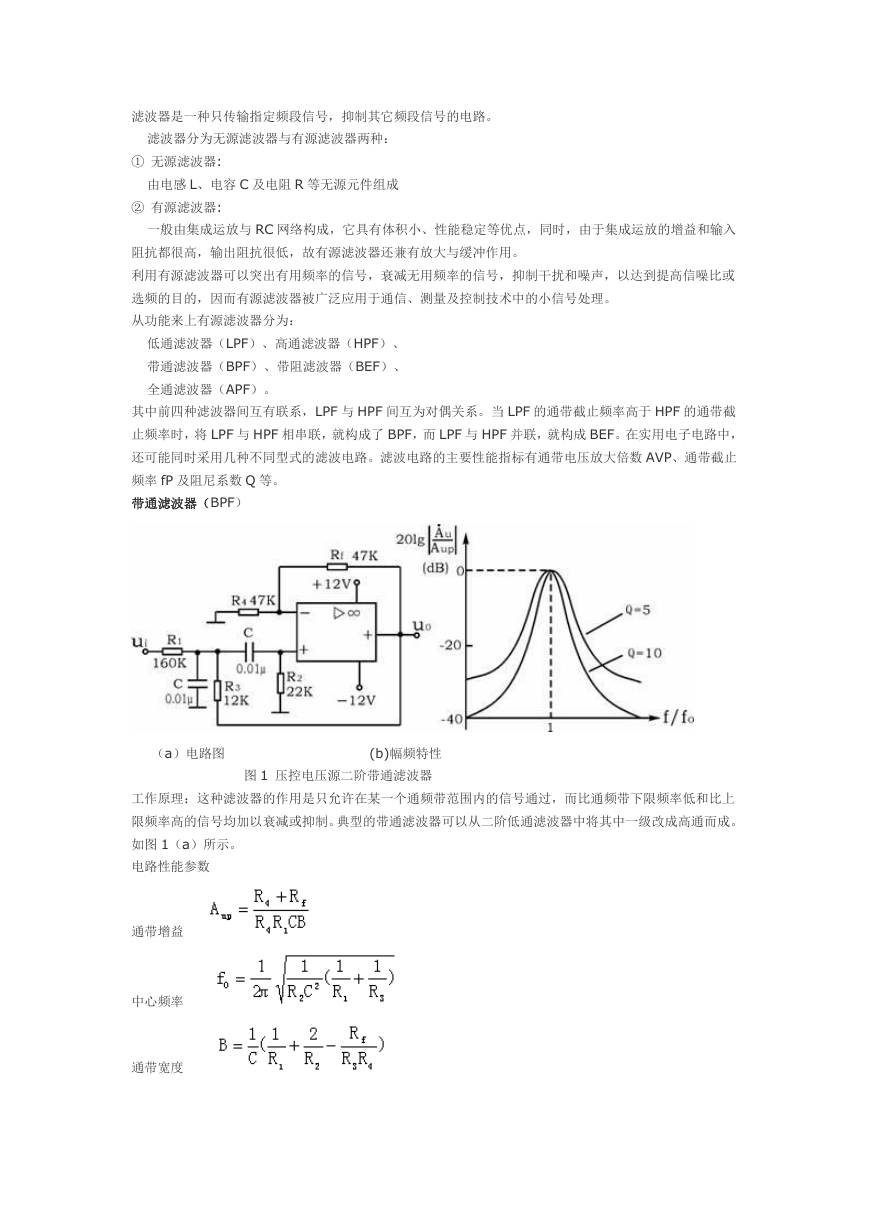

滤波器是一种只传输指定频段信号，抑制其它频段信号的电路。 滤波器分为无源滤波器与有源滤波器两种： ① 无源滤波器: 由电感 L、电容 C 及电阻 R 等无源元件组成 ② 有源滤波器: 一般由集成运放与 RC 网络构成，它具有体积小、性能稳定等优点，同时，由于集成运放的增益和输入 阻抗都很高，输出阻抗很低，故有源滤波器还兼有放大与缓冲作用。 利用有源滤波器可以突出有用频率的信号，衰减无用频率的信号，抑制干扰和噪声，以达到提高信噪比或 选频的目的，因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。 从功能来上有源滤波器分为： 低通滤波器（LPF）、高通滤波器（HPF）、 带通滤波器（BPF）、带阻滤波器（BEF）、 全通滤波器（APF）。 其中前四种滤波器间互有联系，LPF 与 HPF 间互为对偶关系。当 LPF 的通带截止频率高于 HPF 的通带截 止频率时，将 LPF 与 HPF 相串联，就构成了 BPF，而 LPF 与 HPF 并联，就构成 BEF。在实用电子电路中， 还可能同时采用几种不同型式的滤波电路。滤波电路的主要性能指标有通带电压放大倍数 AVP、通带截止 频率 fP 及阻尼系数 Q 等。 带通滤波器（BPF） （a）电路图 (b)幅频特性 图 1 压控电压源二阶带通滤波器 工作原理：这种滤波器的作用是只允许在某一个通频带范围内的信号通过，而比通频带下限频率低和比上 限频率高的信号均加以衰减或抑制。典型的带通滤波器可以从二阶低通滤波器中将其中一级改成高通而成。 如图 1（a）所示。 电路性能参数 通带增益 中心频率 通带宽度 

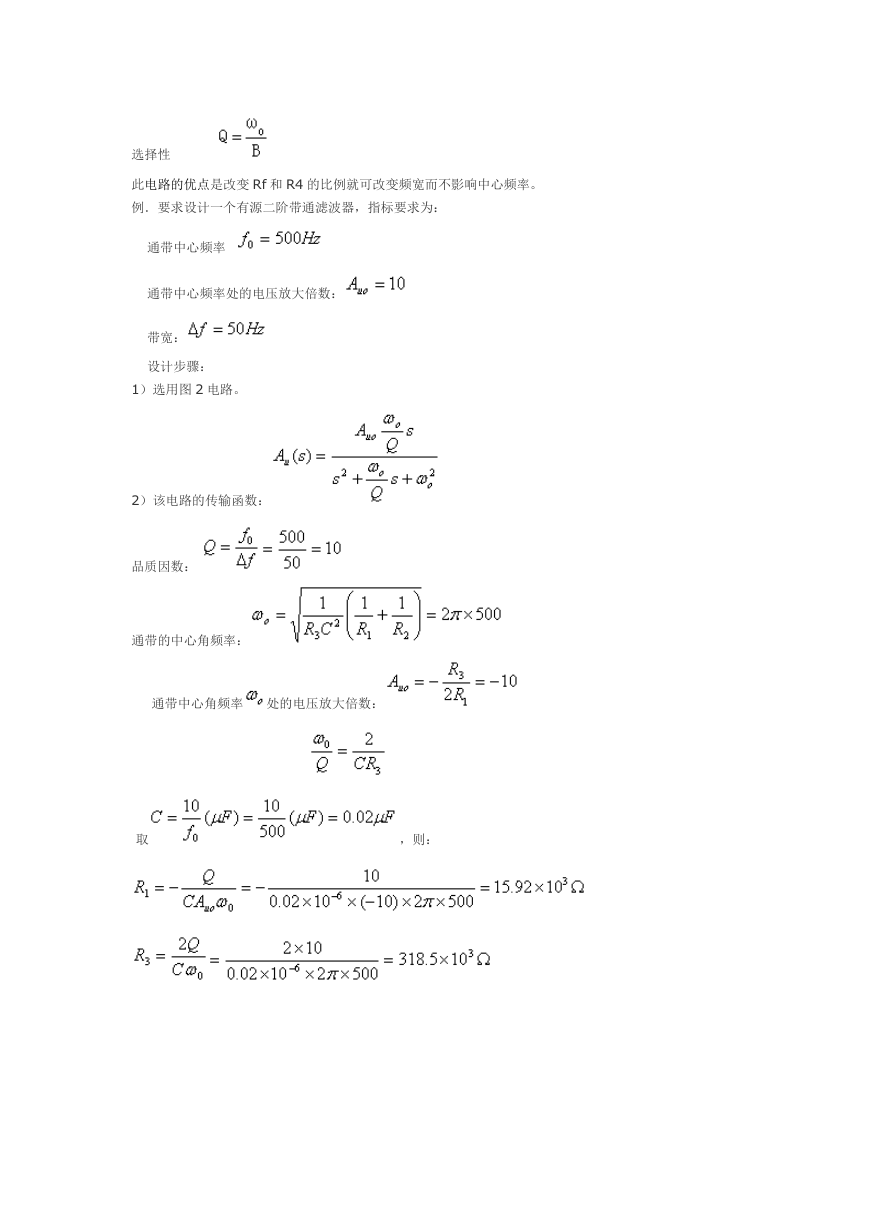

选择性 此电路的优点是改变 Rf 和 R4 的比例就可改变频宽而不影响中心频率。 例．要求设计一个有源二阶带通滤波器，指标要求为： 通带中心频率 通带中心频率处的电压放大倍数： 带宽： 设计步骤： 1）选用图 2 电路。 2）该电路的传输函数： 品质因数： 通带的中心角频率： 通带中心角频率 处的电压放大倍数： 取 ，则： 

图 2 无限增益多路负反馈有源二阶带通滤波器电路
