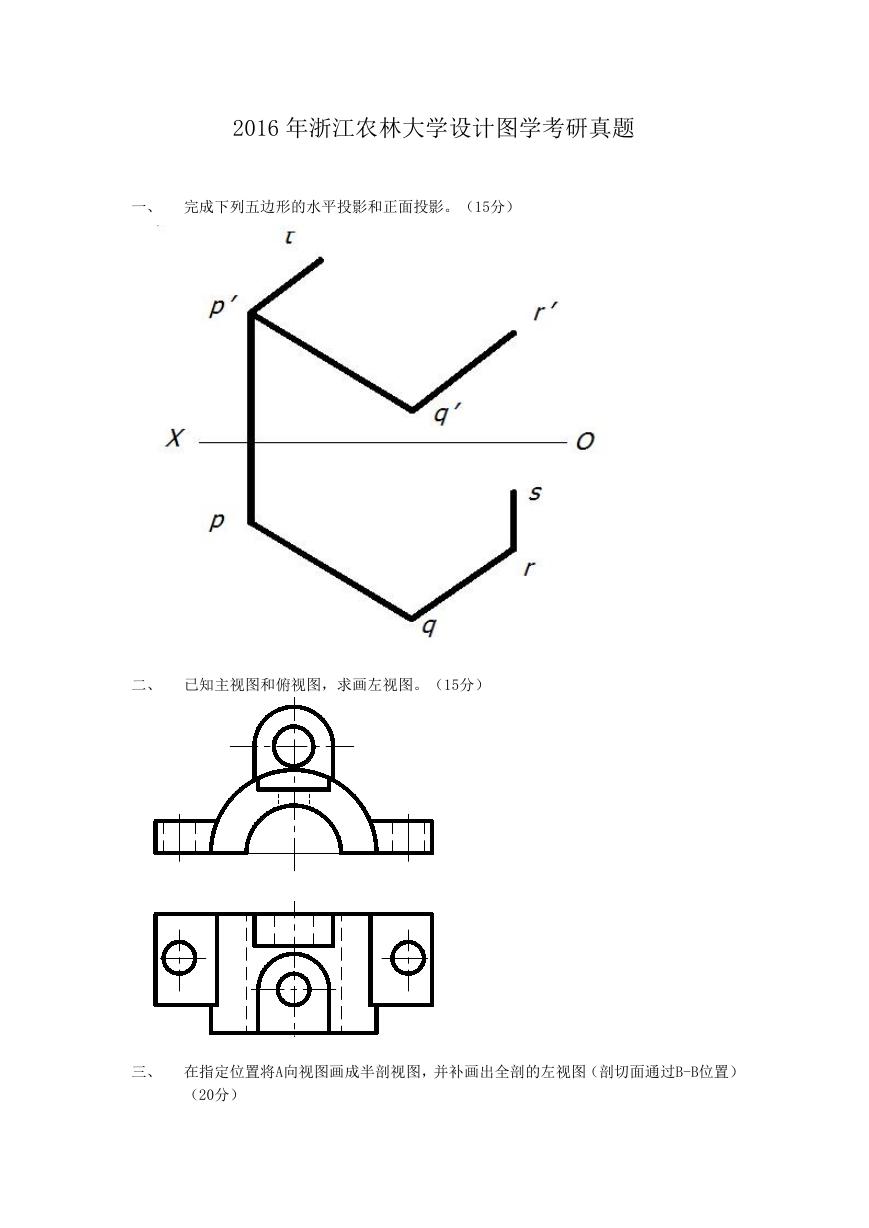

2016 年浙江农林大学设计图学考研真题
一、 完成下列五边形的水平投影和正面投影。(15分)
二、 已知主视图和俯视图,求画左视图。(15分)

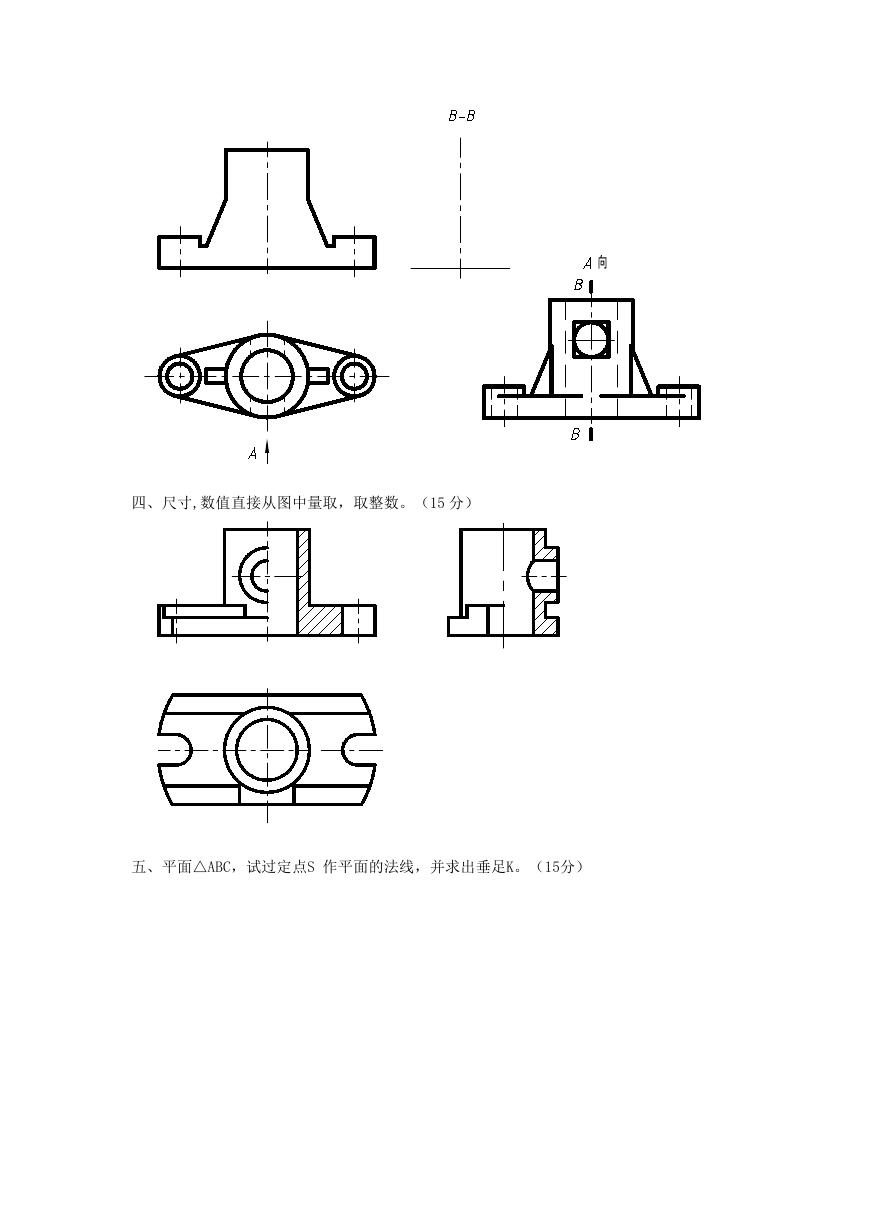

三、 在指定位置将A向视图画成半剖视图,并补画出全剖的左视图(剖切面通过B-B位置)
(20分)
四、尺寸,数值直接从图中量取,取整数。(15 分)

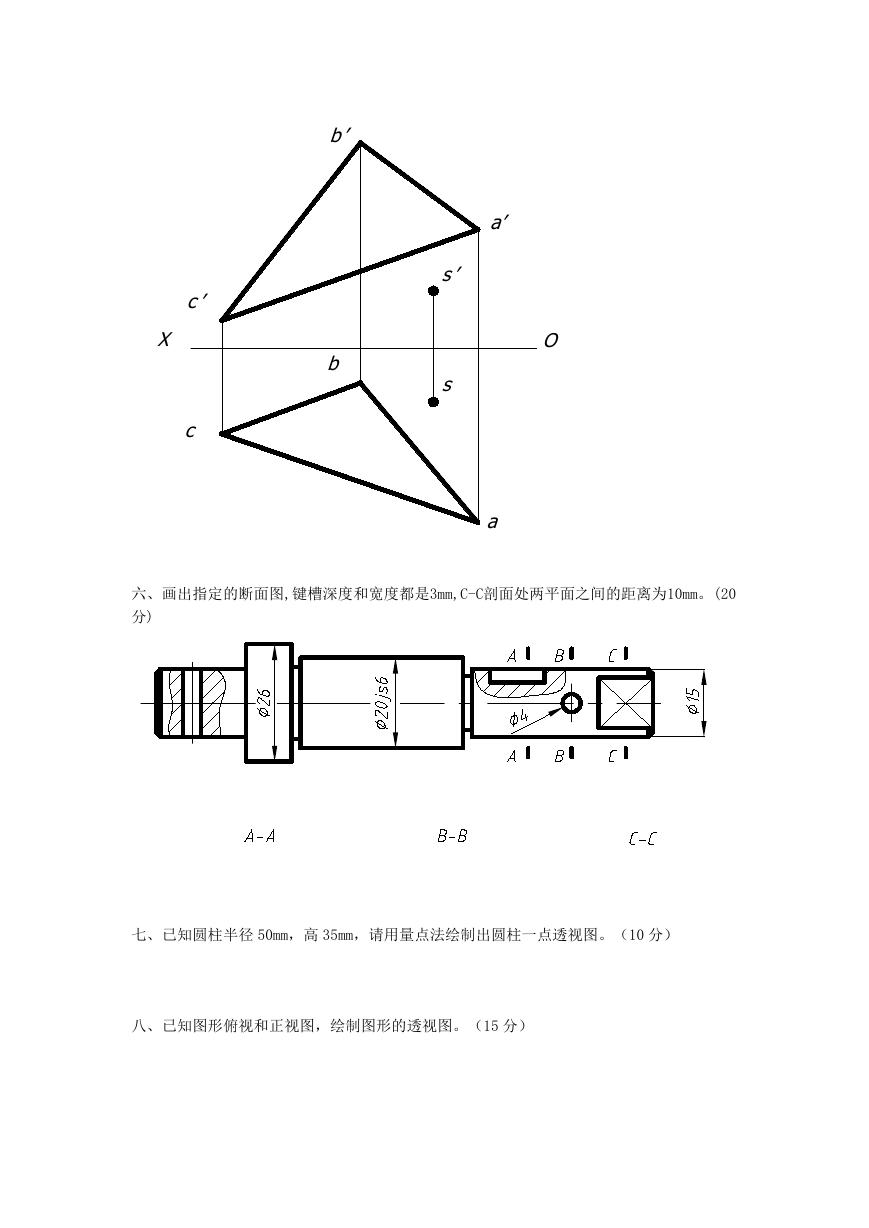

五、平面△ABC,试过定点S 作平面的法线,并求出垂足K。(15分)
b’
b
c’
X
c
O
s’
s
a’
a
六、画出指定的断面图,键槽深度和宽度都是3mm,C-C剖面处两平面之间的距离为10mm。(20
分)
七、已知圆柱半径 50mm,高 35mm,请用量点法绘制出圆柱一点透视图。(10 分)

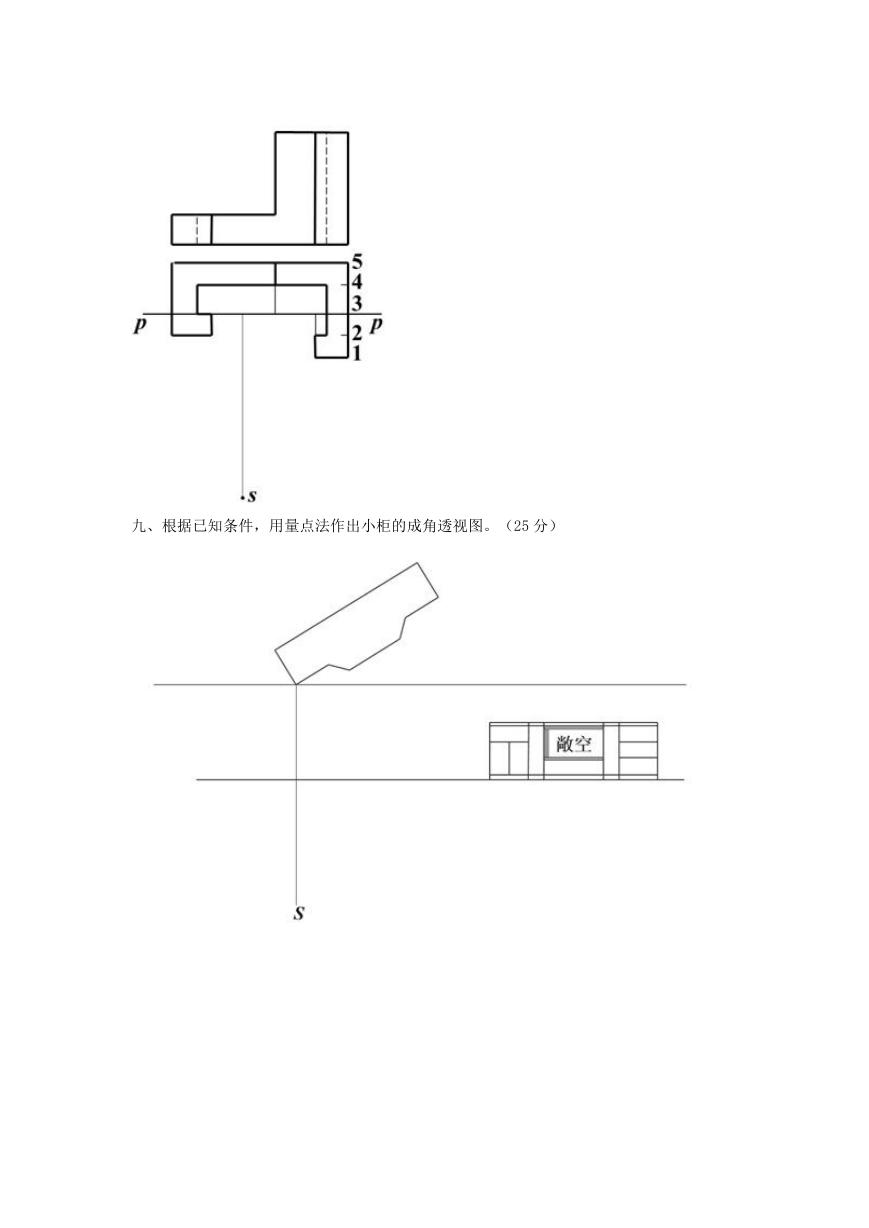

八、已知图形俯视和正视图,绘制图形的透视图。(15 分)
九、根据已知条件,用量点法作出小柜的成角透视图。(25 分)
