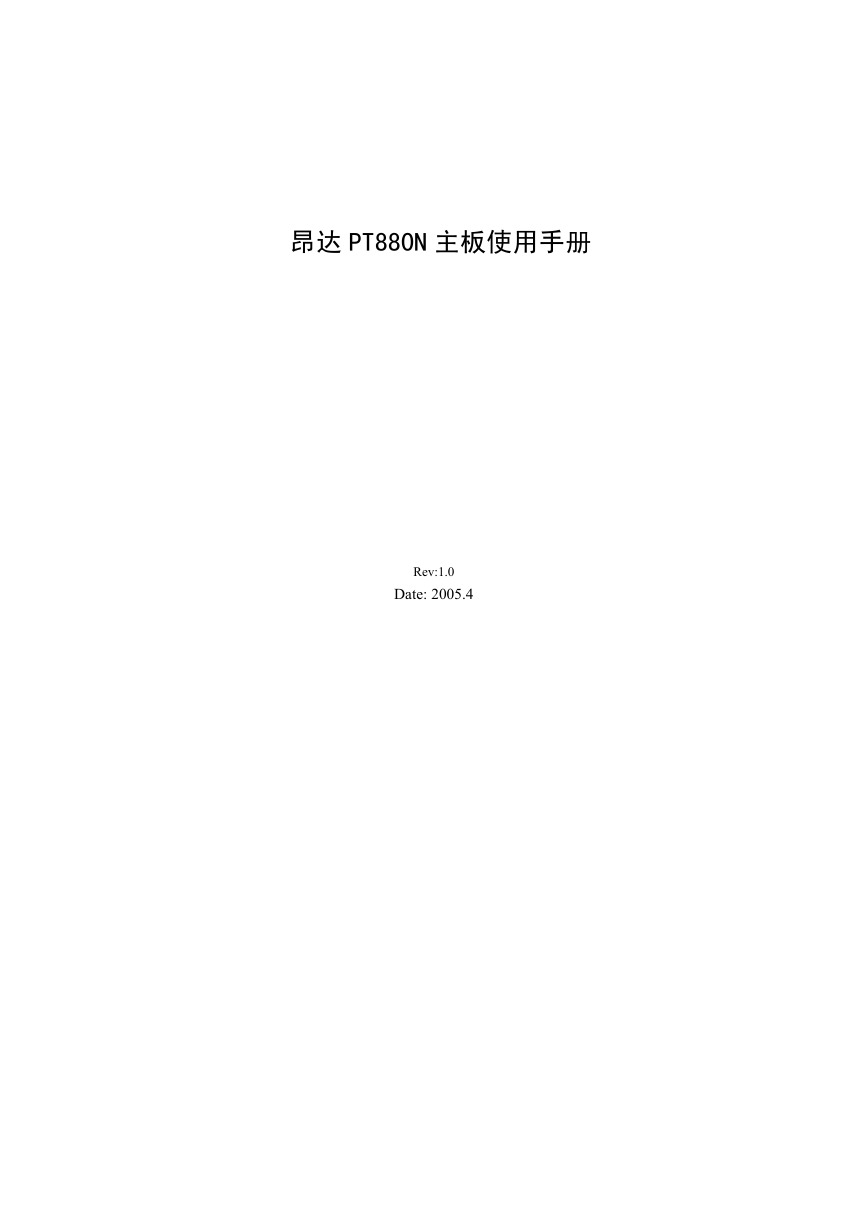

昂达 PT880N 主板使用手册 Rev:1.0 Date: 2005.4

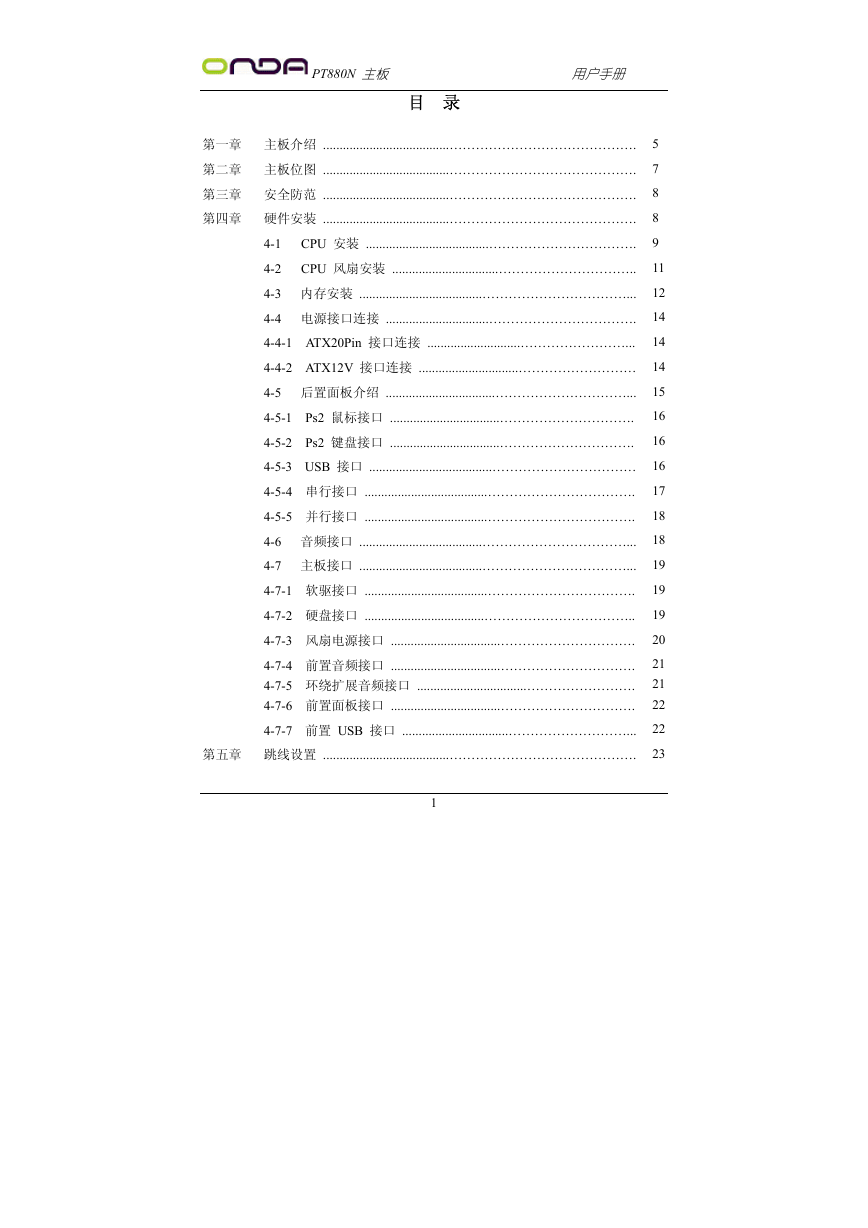

PT880N 主板用户手册目录第一章主板介绍 ......................................……………………………………. 5 第二章主板位图 ......................................……………………………………. 7 第三章安全防范 ......................................……………………………………. 8 第四章硬件安装 ......................................……………………………………. 8 4-1 CPU 安装 .....................................……………………………. 9 4-2 CPU 风扇安装 ................................………………………….. 11 4-3 内存安装 .....................................……………………………... 12 4-4 电源接口连接 ...............................……………………………. 14 4-4-1 ATX20Pin 接口连接 ............................……………………... 14 4-4-2 ATX12V 接口连接 ..............................……………………… 14 4-5 后置面板介绍 .................................…………………………... 15 4-5-1 Ps2 鼠标接口 .................................…………………………. 16 4-5-2 Ps2 键盘接口 .................................…………………………. 16 4-5-3 USB 接口 .....................................…………………………… 16 4-5-4 串行接口 .....................................……………………………. 17 4-5-5 并行接口 .....................................……………………………. 18 4-6 音频接口 .....................................……………………………... 18 4-7 主板接口 .....................................……………………………... 19 4-7-1 软驱接口 .....................................……………………………. 19 4-7-2 硬盘接口 ....................................…………………………….. 19 4-7-3 风扇电源接口 .................................…………………………. 20 4-7-4 前置音频接口 .................................…………………………. 21 21 4-7-5 环绕扩展音频接口 .................................……………………. 22 4-7-6 前置面板接口 .................................…………………………. 4-7-7 前置 USB 接口 ................................………………………... 22 第五章跳线设置 ......................................……………………………………. 23 1

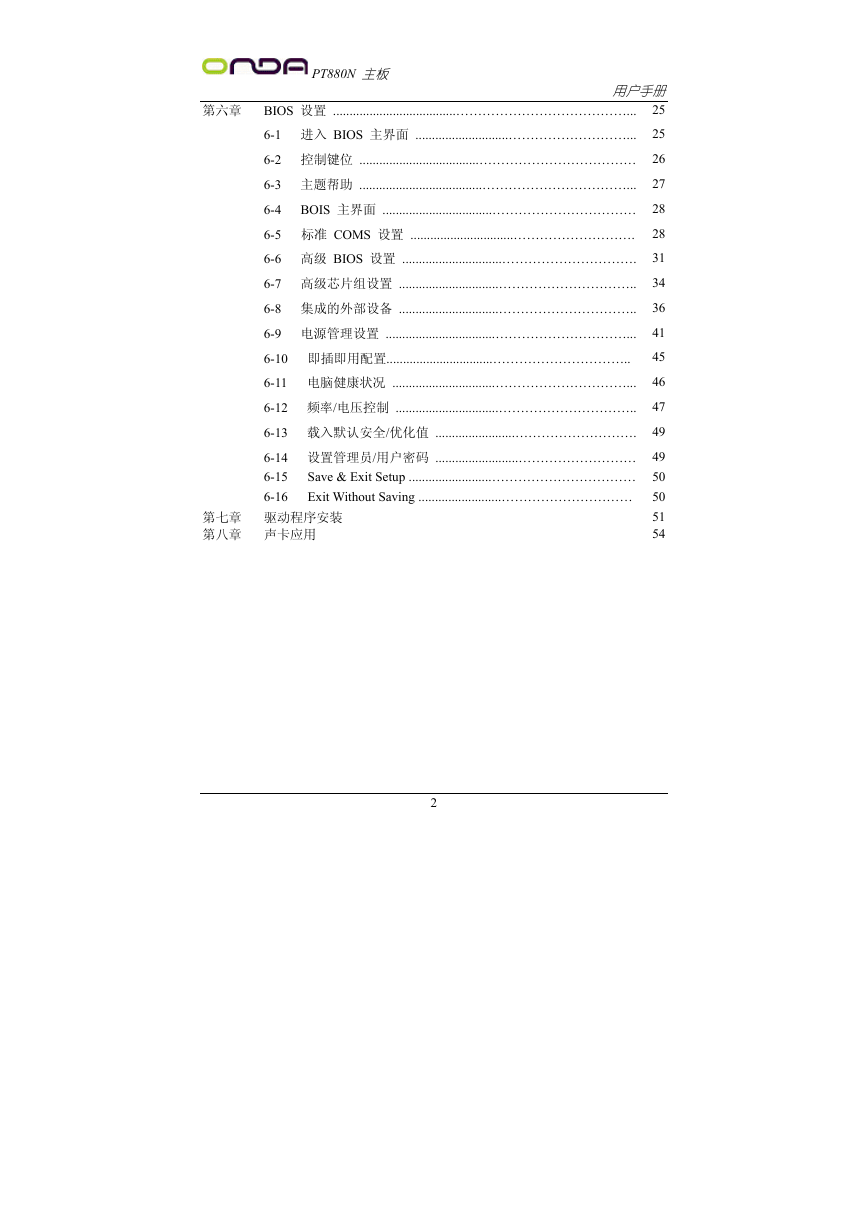

PT880N 主板第六章第七章驱动程序安装第八章声卡应用用户手册 BIOS 设置 .....................................…………………………………... 25 6-1 进入 BIOS 主界面 ............................………………………... 25 6-2 控制键位 ....................................……………………………… 26 6-3 主题帮助 .....................................……………………………... 27 6-4 BOIS 主界面 .................................…………………………… 28 28 6-5 标准 COMS 设置 ...............................………………………. 6-6 高级 BIOS 设置 ..............................…………………………. 31 6-7 高级芯片组设置 ..............................………………………….. 34 6-8 集成的外部设备 ..............................………………………….. 36 6-9 电源管理设置 .................................…………………………... 41 45 6-10 即插即用配置................................………………………….. 6-11 电脑健康状况 ...............................…………………………... 46 6-12 频率/电压控制 ...............................………………………….. 47 6-13 载入默认安全/优化值 ........................………………………. 49 6-14 设置管理员/用户密码 .........................……………………… 49 6-15 Save & Exit Setup .........................…………………………… 50 50 6-16 Exit Without Saving .........................………………………… 51 54 2

PT880N 主板用户手册给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft,MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 3

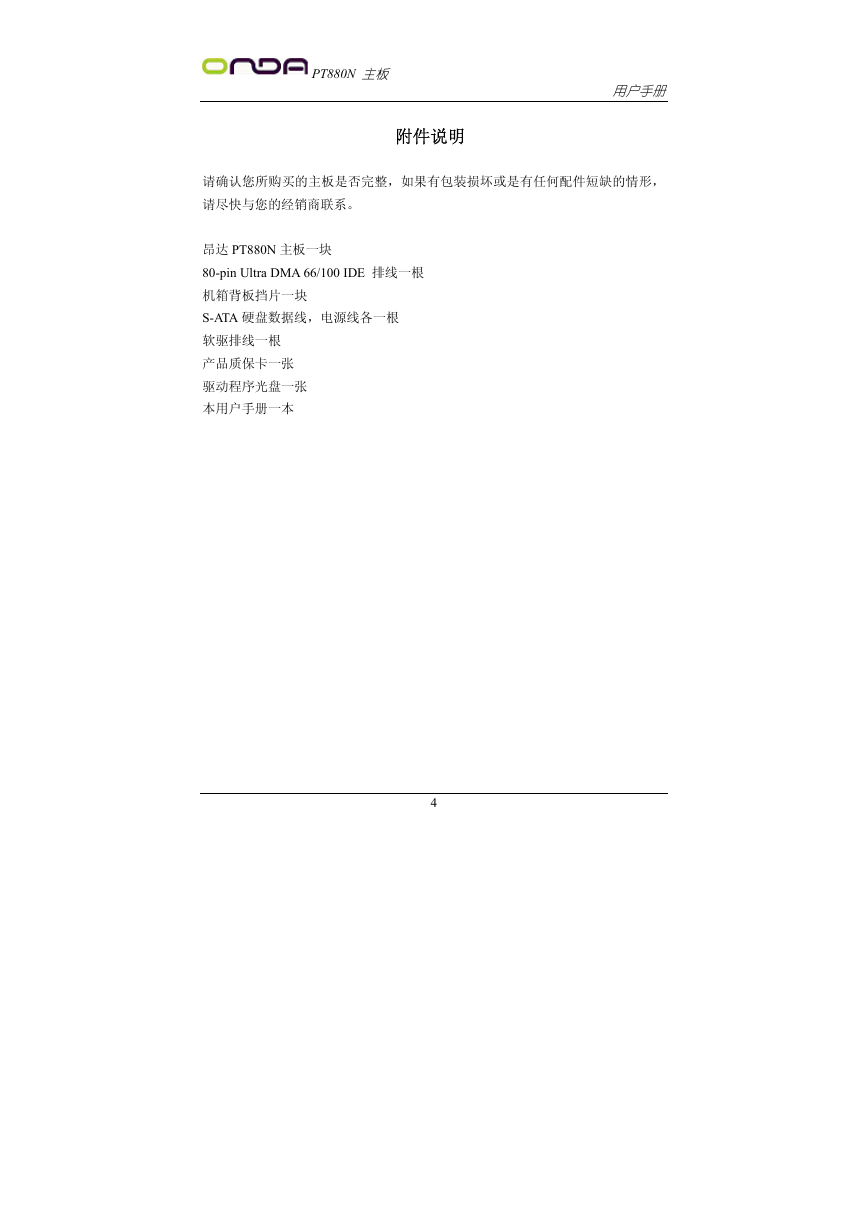

PT880N 主板用户手册附件说明请确认您所购买的主板是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。昂达 PT880N 主板一块 80-pin Ultra DMA 66/100 IDE 排线一根机箱背板挡片一块 S-ATA 硬盘数据线，电源线各一根软驱排线一根产品质保卡一张驱动程序光盘一张本用户手册一本 4

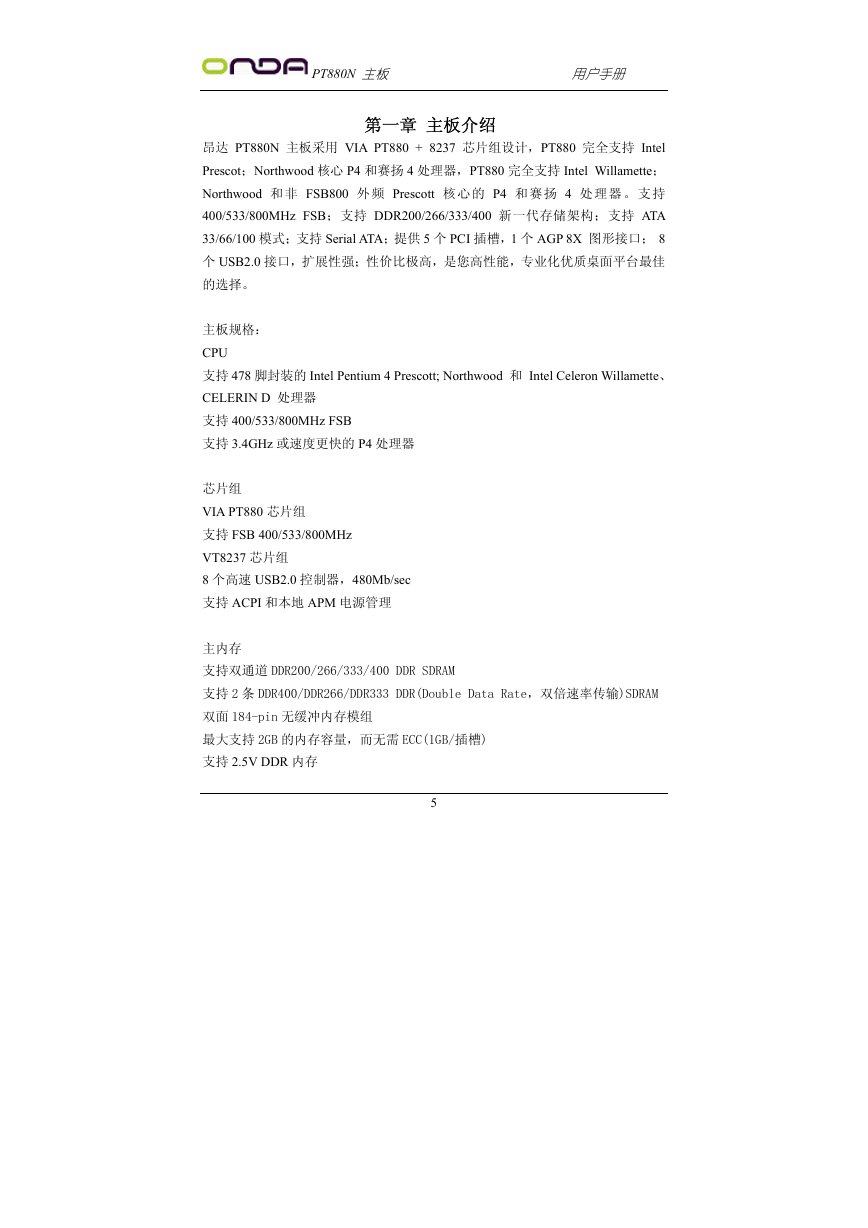

PT880N 主板用户手册第一章主板介绍昂达 PT880N 主板采用 VIA PT880 + 8237 芯片组设计，PT880 完全支持 Intel Prescot；Northwood 核心 P4 和赛扬 4 处理器，PT880 完全支持 Intel Willamette； Northwood 和非 FSB800 外频 Prescott 核心的 P4 和赛扬 4 处理器。支持 400/533/800MHz FSB；支持 DDR200/266/333/400 新一代存储架构；支持 ATA 33/66/100 模式；支持 Serial ATA；提供 5 个 PCI 插槽，1 个 AGP 8X 图形接口； 8 个 USB2.0 接口，扩展性强；性价比极高，是您高性能，专业化优质桌面平台最佳的选择。主板规格： CPU 支持 478 脚封装的 Intel Pentium 4 Prescott; Northwood 和 Intel Celeron Willamette、 CELERIN D 处理器支持 400/533/800MHz FSB 支持 3.4GHz 或速度更快的 P4 处理器芯片组 VIA PT880 芯片组支持 FSB 400/533/800MHz VT8237 芯片组 8 个高速 USB2.0 控制器，480Mb/sec 支持 ACPI 和本地 APM 电源管理主内存支持双通道 DDR200/266/333/400 DDR SDRAM 支持 2 条 DDR400/DDR266/DDR333 DDR(Double Data Rate，双倍速率传输)SDRAM 双面 184-pin 无缓冲内存模组最大支持 2GB 的内存容量，而无需 ECC(1GB/插槽) 支持 2.5V DDR 内存 5

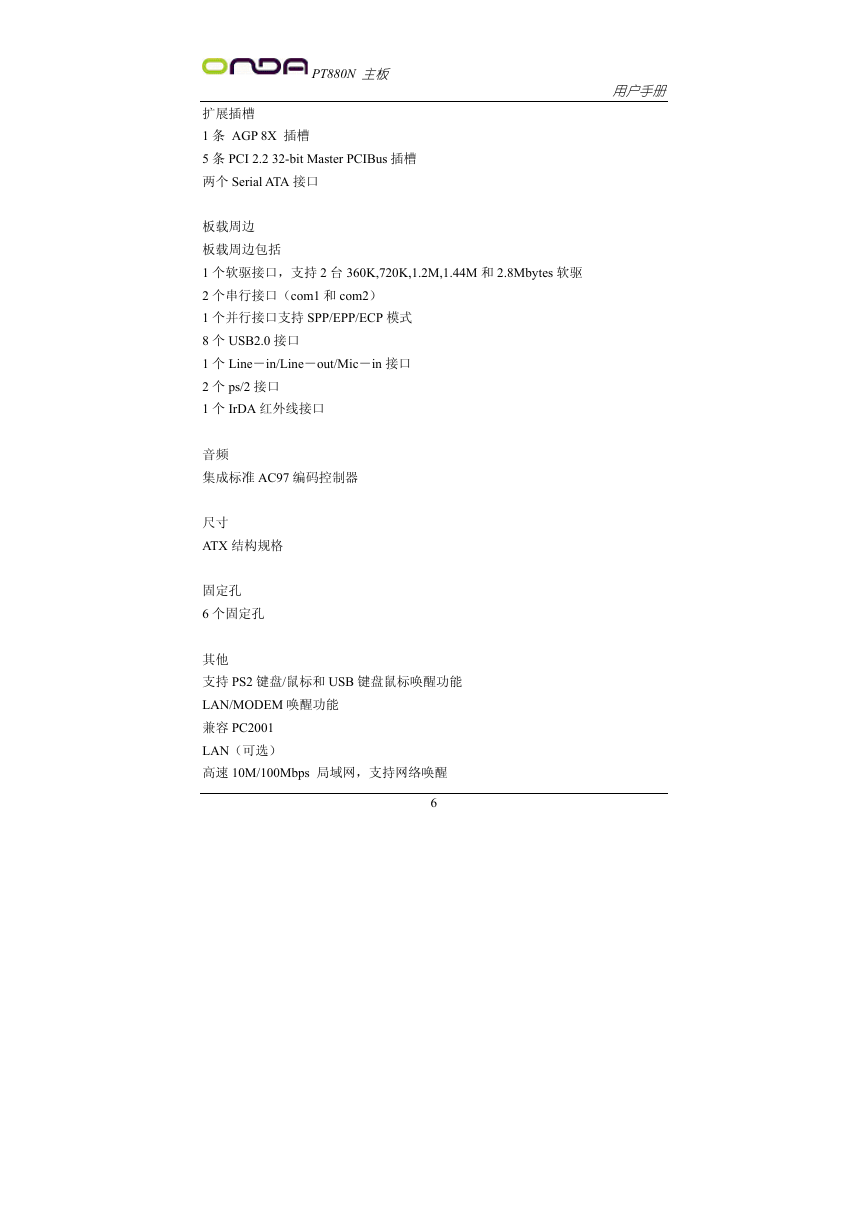

PT880N 主板用户手册扩展插槽 1 条 AGP 8X 插槽 5 条 PCI 2.2 32-bit Master PCIBus 插槽两个 Serial ATA 接口板载周边板载周边包括 1 个软驱接口，支持 2 台 360K,720K,1.2M,1.44M 和 2.8Mbytes 软驱 2 个串行接口（com1 和 com2） 1 个并行接口支持 SPP/EPP/ECP 模式 8 个 USB2.0 接口 1 个 Line－in/Line－out/Mic－in 接口 2 个 ps/2 接口 1 个 IrDA 红外线接口音频集成标准 AC97 编码控制器尺寸 ATX 结构规格固定孔 6 个固定孔其他支持 PS2 键盘/鼠标和 USB 键盘鼠标唤醒功能 LAN/MODEM 唤醒功能兼容 PC2001 LAN（可选）高速 10M/100Mbps 局域网，支持网络唤醒 6

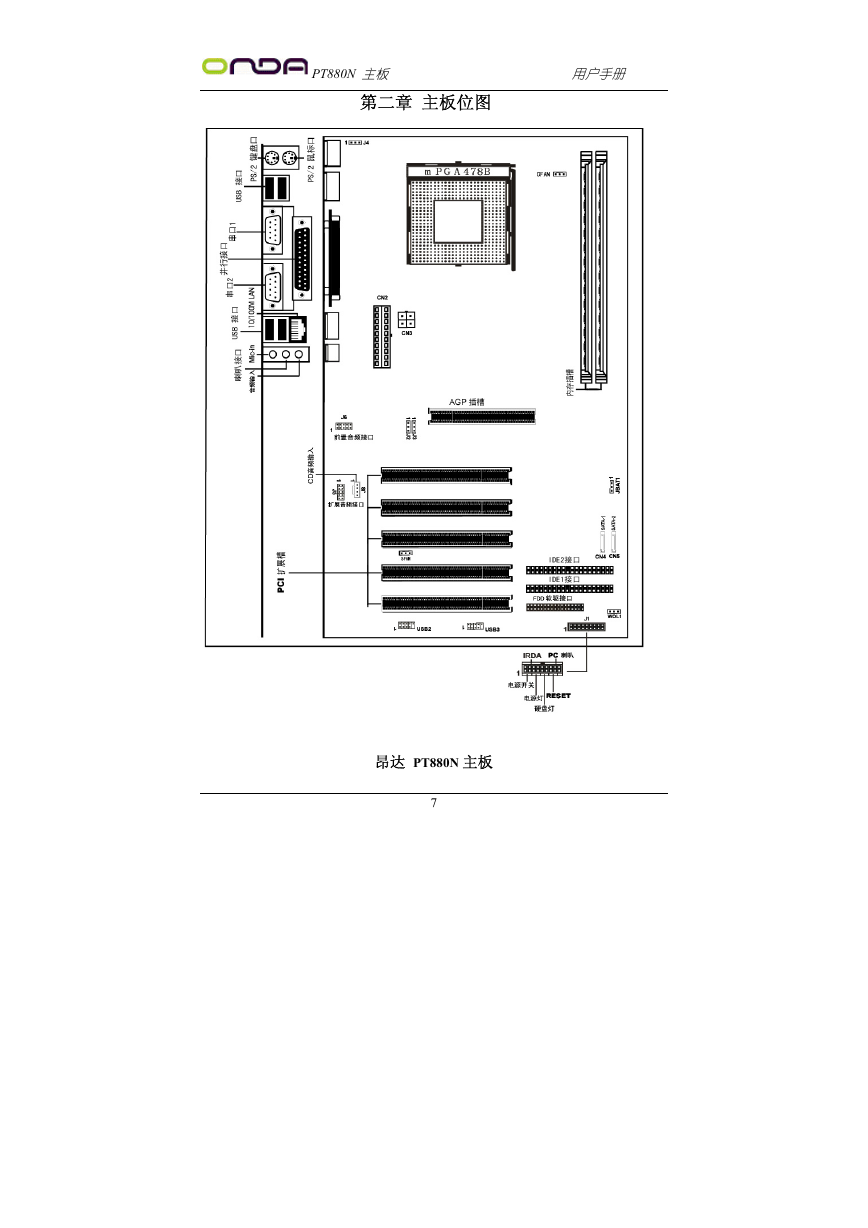

PT880N 主板用户手册第二章主板位图昂达 PT880N 主板 7
