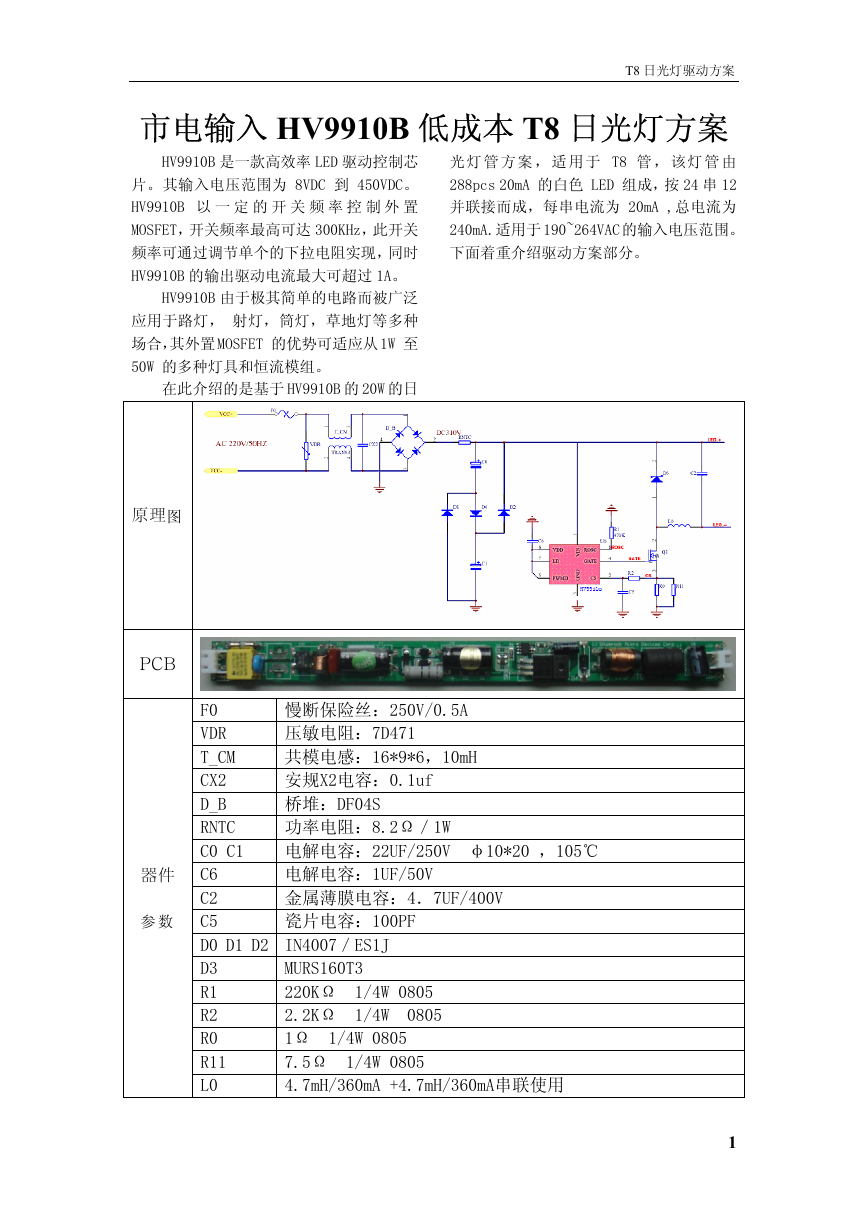

T8 日光灯驱动方案 市电输入 HV9910B 低成本 T8 日光灯方案 HV9910B 是一款高效率 LED 驱动控制芯 片。其输入电压范围为 8VDC 到 450VDC。 HV9910B 以 一 定 的 开 关 频 率 控 制 外 置 MOSFET，开关频率最高可达 300KHz，此开关 频率可通过调节单个的下拉电阻实现，同时 HV9910B 的输出驱动电流最大可超过 1A。 HV9910B 由于极其简单的电路而被广泛 应用于路灯， 射灯，筒灯，草地灯等多种 场合，其外置 MOSFET 的优势可适应从 1W 至 50W 的多种灯具和恒流模组。 在此介绍的是基于 HV9910B 的 20W 的日 光 灯 管 方 案 ， 适 用 于 T8 管 ， 该 灯 管 由 288pcs 20mA 的白色 LED 组成，按 24 串 12 并联接而成，每串电流为 20mA ,总电流为 240mA.适用于 190~264VAC 的输入电压范围。 下面着重介绍驱动方案部分。 图原理 PCB 器件 参 数 慢断保险丝：250V/0.5A 压敏电阻：7D471 共模电感：16*9*6，10mH 安规X2电容：0.1uf 桥堆：DF04S 功率电阻：8.2Ω／1W 电解电容：1UF/50V 金属薄膜电容：4．7UF/400V 瓷片电容：100PF F0 VDR T_CM CX2 D_B RNTC C0 C1 电解电容：22UF/250V φ10*20 ，105℃ C6 C2 C5 D0 D1 D2 IN4007／ES1J D3 R1 R2 R0 R11 L0 MURS160T3 220KΩ 1/4W 0805 2.2KΩ 1/4W 0805 1Ω 1/4W 0805 7.5Ω 1/4W 0805 4.7mH/360mA +4.7mH/360mA串联使用 1 

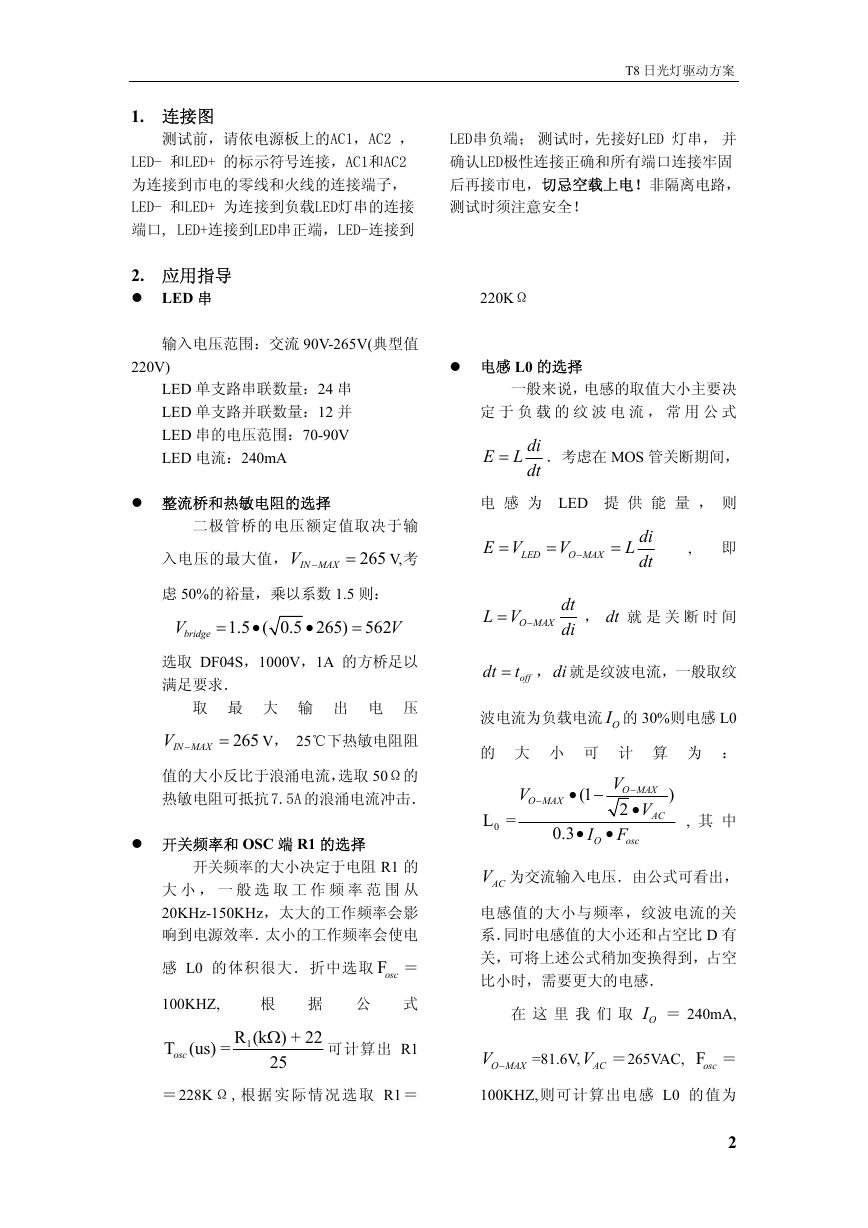

T8 日光灯驱动方案 1. 连接图 测试前，请依电源板上的AC1，AC2 ， LED- 和LED+ 的标示符号连接，AC1和AC2 为连接到市电的零线和火线的连接端子， LED- 和LED+ 为连接到负载LED灯串的连接 端口, LED+连接到LED串正端，LED-连接到 2. 应用指导 LED 串 输入电压范围：交流 90V-265V(典型值 220V) LED 单支路串联数量：24 串 LED 单支路并联数量：12 并 LED 串的电压范围：70-90V LED 电流：240mA 整流桥和热敏电阻的选择 二极管桥的电压额定值取决于输 入电压的最大值， V − IN MAX = 265 V,考 • • = = 虑 50%的裕量，乘以系数 1.5 则： V bridgeV 1.5 ( 0.5 265) 562 选取 DF04S，1000V，1A 的方桥足以 满足要求． 取 最 大 输 出 电 压 V − IN MAX 值的大小反比于浪涌电流，选取 50Ω的 热敏电阻可抵抗 7.5A 的浪涌电流冲击． V， 25℃下热敏电阻阻 265 = 开关频率和 OSC 端 R1 的选择 开关频率的大小决定于电阻 R1 的 大 小 ， 一 般 选 取 工 作 频 率 范 围 从 20KHz-150KHz，太大的工作频率会影 响到电源效率．太小的工作频率会使电 感 L0 的体积很大．折中选取 F ＝ osc 100KHZ, T (us) = osc 根 据 1R (k ) + 22 Ω 25 公 式 可计算出 R1 ＝228K Ω , 根 据 实 际 情 况 选 取 R1 ＝ LED串负端； 测试时，先接好LED 灯串， 并 确认LED极性连接正确和所有端口连接牢固 后再接市电，切忌空载上电！非隔离电路， 测试时须注意安全！ 220KΩ 电感 L0 的选择 一般来说，电感的取值大小主要决 定 于 负 载 的 纹 波 电 流 ， 常 用 公 式 E L = di dt ．考虑在 MOS 管关断期间， 电 感 为 LED 提 供 能 量 ， 则 E V = LED = V O MAX − = L di dt , 即 L V = O MAX − dt di ， 就 是 关 断 时 间 dt dt t= ，di 就是纹波电流，一般取纹 off 波电流为负载电流 OI 的 30%则电感 L0 的 大 小 可 计 算 为 ： V O M − AX (1 • − L = 0 0.3 • I O V O MAX − V 2 • F osc • AC ) , 其 中 ACV 为交流输入电压．由公式可看出， 电感值的大小与频率，纹波电流的关 系．同时电感值的大小还和占空比 D 有 关，可将上述公式稍加变换得到，占空 比小时，需要更大的电感． 在 这 里 我 们 取 OI ＝ 240mA, =81.6V, V − O MAX 100KHZ,则可计算出电感 L0 的值为 ＝265VAC, ACV Fosc ＝ 2 

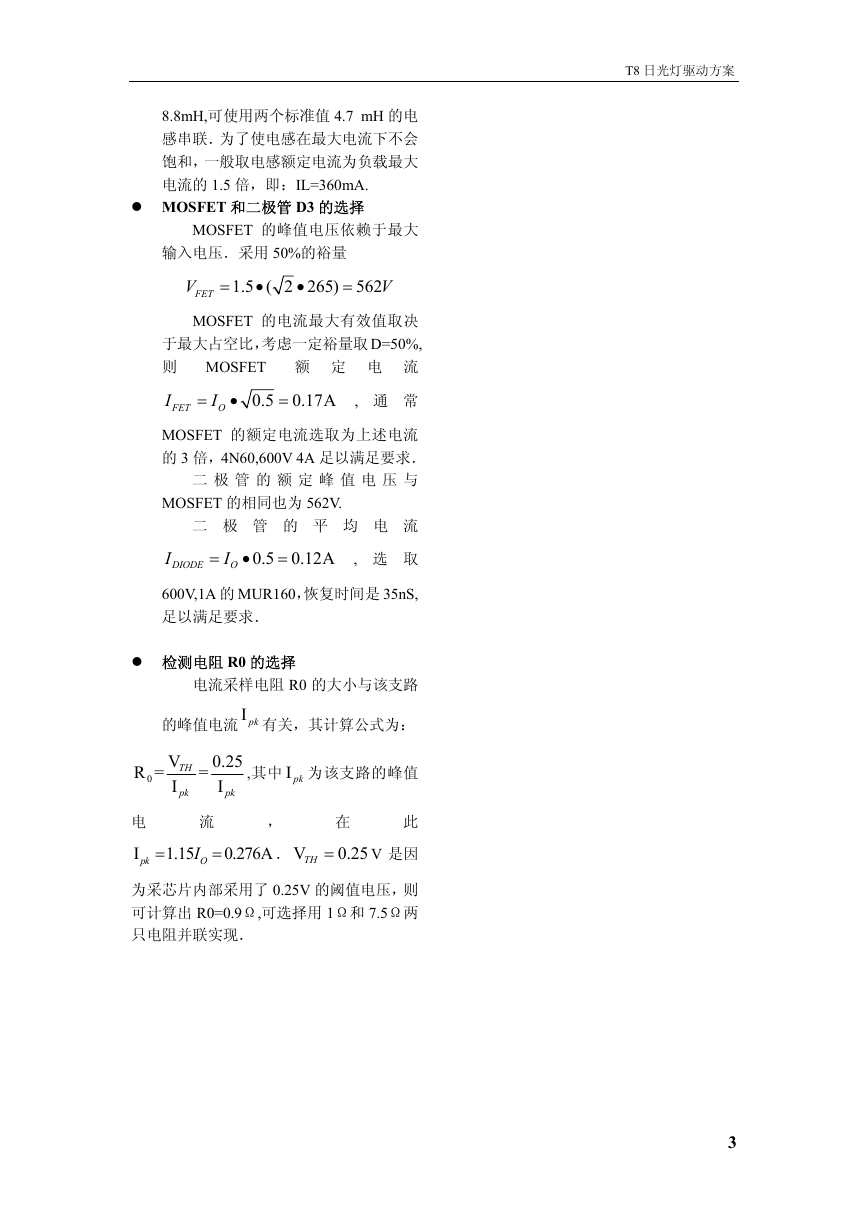

T8 日光灯驱动方案 8.8mH,可使用两个标准值 4.7 mH 的电 感串联．为了使电感在最大电流下不会 饱和，一般取电感额定电流为负载最大 电流的 1.5 倍，即：IL=360mA. MOSFET 和二极管 D3 的选择 MOSFET 的峰值电压依赖于最大 输入电压．采用 50%的裕量 • • = = V 1.5 ( 2 265) 562 FETV MOSFET 的电流最大有效值取决 于最大占空比，考虑一定裕量取 D=50%, 则 MOSFET 额 定 电 流 I FET I= O • 0.5 = 0.17 Α , 通 常 MOSFET 的额定电流选取为上述电流 的 3 倍，4N60,600V 4A 足以满足要求． 二 极 管 的 额 定 峰 值 电 压 与 MOSFET 的相同也为 562V. 二 极 管 的 平 均 电 流 I DIODE I= O • 0.5 0.12 = Α , 选 取 600V,1A 的 MUR160，恢复时间是 35nS, 足以满足要求． 检测电阻 R0 的选择 电流采样电阻 R0 的大小与该支路 的峰值电流 有关，其计算公式为： I pk R = 0 V TH I pk = 0.25 I pk ,其中 为该支路的峰值 I pk 电 I pk = 流 OI 1.15 = ， Α V ． TH = 0.276 在 0.25 此 V 是因 为采芯片内部采用了 0.25V 的阈值电压，则 可计算出 R0=0.9Ω,可选择用 1Ω和 7.5Ω两 只电阻并联实现． 3
