Dual Projection System Dual Projection System XJ-SK600 XJ-SK600 http://world.casio.com/manual/projector/ この装置は、クラスＢ情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをしてください。 VCCI-B この装置は、高調波電流規格JIS C 61000-3-2 に適合しています。 MA1303-A 日本語セットアップガイド English Setup Guide Deutsch Setup-Anleitung Français Guide d’installation Español Guía de configuración Italiano Guida di setup Svenska Installationshandbok Português Guia de Configuração Nederlands Instelgids Suomi Asetusopas Norsk Oppsettguide CkJEGFSISwRPoTrDPlFiCzNrChK 必ず本システムに付属の「YA-S10セットアップガイド」の注意事項をお読みになってからご使用ください。この説明書は、お読みになった後も大切に保管してください。本書の最新版は左記ウェブサイトに公開されております。 Be sure to read the precautions in the “YA-S10 Setup Guide” that comes with the Dual Projection System. Be sure to keep all user documentation handy for future reference. To obtain the latest version of this manual visit the website at the URL to the left. Lesen Sie unbedingt die wichtigen Hinweise und Vorsichtsmaßregeln in der zum Dualprojektionssystem mitgelieferten „YA-S10 Setup-Anleitung”. Bitte bewahren Sie die gesamte Benutzerdokumentation für späteres Nachschlagen auf. Für die neueste Ausgabe dieser Bedienungsanleitung besuchen Sie bitte unsere Website unter der links angegebenen URL. Veuillez lire les précautions dans le « Guide d’installation de la YA-S10 » fourni avec le Système de projection double. Conservez la documentation à portée de main pour toute référence future. Pour obtenir la toute dernière version de ce manuel, consultez le site à l’adresse indiquée à gauche. Asegúrese de leer las precauciones en la “Guía de configuración de YA-S10” suministrada con el Sistema de proyección dual. Asegúrese de tener a mano toda la documentación del usuario para futuras Para obtener la versión más reciente de este manual, visite nuestro sitio web en la consultas. URL a la izquierda. futuri. Assicurarsi di leggere le avvertenze riportate nella “Guida di setup di YA-S10” fornita in dotazione con il Sistema di proiezione duplice. Conservare l’intera documentazione dell’utente a portata di mano per riferimenti Per ottenere la versione più aggiornata di questo manuale, visitare il sito web all’URL riportato alla sinistra. Se noga till att läsa säkerhetsföreskrifterna i ”YA-S10 Installationshandbok” som medföljer projektorn för dubbelprojektion. Förvara all användardokumentation nära till hands för framtida referens. Den senaste versionen av denna installationshandbok kan hämtas från webbplatsen med den URL-adress som anges till vänster. Certifique-se de ler as precauções no “Guia de Configuração da YA-S10” que vem com o Sistema de Projeção Dual. Certifique-se de guardar toda a documentação do usuário à mão para futuras referências. Para obter a última versão deste manual, visite o site no endereço URL à esquerda. U moet de voorzorgen lezen in de “YA-S10 Instelgids” die wordt meegeleverd met het Tweevoudig projectiesysteem. Bewaar alle documentatie op een veilige plaats voor latere naslag. Bezoek de hier links vermelde website om de nieuwste versie van de handleiding te verkrijgen. Lue kaksoisprojisointijärjestelmän mukana toimitetun YA-S10-laitteen Asetusoppaan varoitukset. Muista pitää kaikki käyttöä koskevat asiakirjat lähettyvillä tulevaa tarvetta varten. Saat uusimman version tästä oppaasta vasemmalla olevasta Internet-osoitteesta. Pass på å lese forholdsreglene i “Oppsettguide YA-S10” som følger med det doble Pass på å oppbevare all brukerdokumentasjon lett tilgjenglig for fremtidig bruk. For å få den nyeste utgaven av denne bruksanvisningen, besøk nettsiden ved bruk projeksjonssystemet. av URL-en til venstre.

目录 XJ-SK600的概要 .................................... Ck-2 开箱.............................................. Ck-2 部位说明 ...................................... Ck-3 事前准备 .................................................... Ck-4 安装位置 ...................................... Ck-4 配线.............................................. Ck-7 遥控器的准备................................ Ck-8 两台投影机的初始设定的配置 ...... Ck-8 控制盒的初始设定的配置............ Ck-10 两台投影机的位置的调整............ Ck-11 产品规格 ................................................. Ck-15 索引........................................................... Ck-16 术语及习惯用语在本说明书中，全部XJ-SK600 双投影系统（两台投影机，几何校正盒及外面箱体）称为“投影机系统”。用户文件本说明书介绍如何设置 XJ-SK600双投影系统，并演示如何配置两台投影机的初始设定。在完成了本说明书中介绍的设置操作后，请使用YA-S10几何校正盒（在本说明书中称为“控制盒”）对两台投影机的投影进行整形和调整。有关实现该目的的资讯，请参阅YA-S10设置手册。有关在安装后如何操作投影机系统的说明，请参YA-S10用户说明书，该手册可以从下示网站下载。 http://world.casio.com/manual/projector/ 有关各投影机单独操作的说明，请参阅下列说明书。数据投影机设置手册（小册子） “用户说明书”（可从上示网站下载。对于有些型号的投影机，用户说明书还以投影机附带CD-ROM的形式提供。） HDMI，HDMI徽标及High-Definition Multimedia Interface为HDMI Licensing， LLC公司的商标或注册商标。其他公司及产品名称可能为其相关所有者的注册商标或商标。本用户说明书之内容如有变更，恕不另行通知。不得复制本说明书或其中的任何部分。您可以个人使用本说明书。未经卡西欧计算机公司（ CASIO COMPUTER CO., LTD.）的许可不得他用。卡西欧计算机公司（CASIO COMPUTER CO., LTD.）对于第三方因使用本产品或本说明书而引起的任何损失或索赔不负任何责任。卡西欧计算机公司（CASIO COMPUTER CO., LTD.）对于因本产品的故障或维修，或任何其他原因造成数据丢失而导致的任何损害或损失皆不负任何责任。本说明书中的插图画面仅为示范参考之用，可能会与产品的实际画面不完全相同。 Ck-1

XJ-SK600的概要 XJ-SK600 投影机系统使用控制盒同步两台投影机，使它们的输出影像看起来就像从一台投影机的投影一样。本系统的投影整形功能十分强大，不仅能使在平坦的屏幕上的投影清晰，还能使在弯曲的或不规则的表面上的投影清晰。在安装和调整了投影机系统后，不要改变外箱的位置或外箱内投影机的位置、投影机的变焦环设定或屏幕的位置。上述项目有任何改变时，投影机系统都要重新调整。安装投影机系统时或调整外箱时，请小心避免让手夹在外箱下或外箱背面的门上。开箱在准备设置投影机系统之前，请花片刻时间确认下列所有物品齐全。 XJ-SK600设置手册（本说明书）外箱*1 支脚 × 4（在平坦的表面上摆放时使用）控制盒 (YA-S10）*1 投影机 (XJ-M250）×2*1 控制盒的遥控器 (YT-200) 控制盒的交流电变压器与电源线投影机的遥控器 (YT-120) 投影机的电源线 ×2 遥控器的电池（AAA 型，测试用）×4 HDMI电缆 ×2 RS-232C电缆 × 2 迷你D-Sub电缆数据投影机的CD-ROM（收录有投影机的用户说明书）*2 数据投影机设置手册数据投影机的“请首先阅读本节”单页保证书 *1 控制盒和两台投影机在工厂中时已安装在外箱中。 *2 有些型号的XJ-SK600不附带 CD-ROM。如果您的投影机未附带CD-ROM，则请从CASIO的投影机网站下载用户说明书。有关详情请参阅“用户文件”一节（第Ck-1 页）。 Ck-2

部位说明投影机控制盒 XJ-SK600 的概要外箱变焦环缩小放大聚焦环 Ck-3

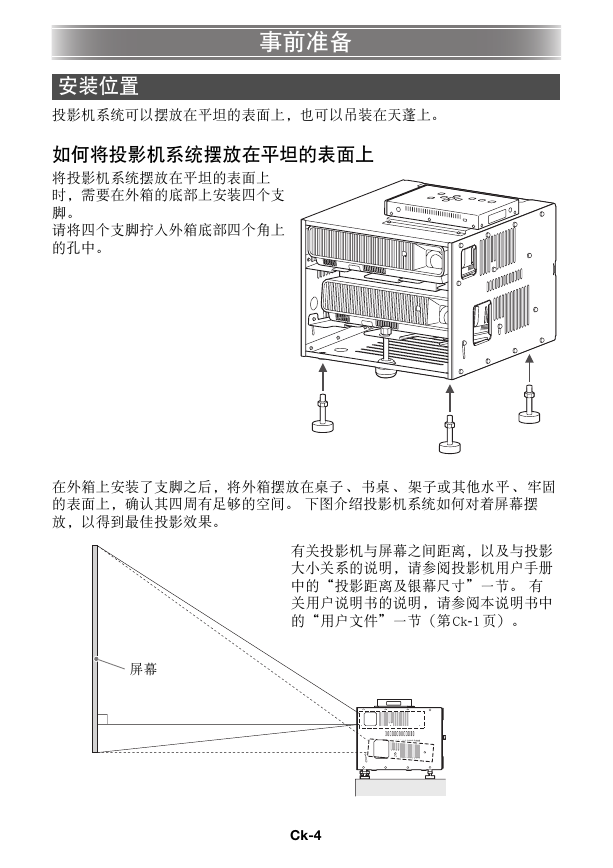

事前准备安装位置投影机系统可以摆放在平坦的表面上，也可以吊装在天蓬上。如何将投影机系统摆放在平坦的表面上将投影机系统摆放在平坦的表面上时，需要在外箱的底部上安装四个支脚。请将四个支脚拧入外箱底部四个角上的孔中。在外箱上安装了支脚之后，将外箱摆放在桌子、书桌、架子或其他水平、牢固的表面上，确认其四周有足够的空间。下图介绍投影机系统如何对着屏幕摆放，以得到最佳投影效果。有关投影机与屏幕之间距离，以及与投影大小关系的说明，请参阅投影机用户手册中的“投影距离及银幕尺寸”一节。有关用户说明书的说明，请参阅本说明书中的“用户文件”一节（第Ck-1 页）。屏幕 Ck-4

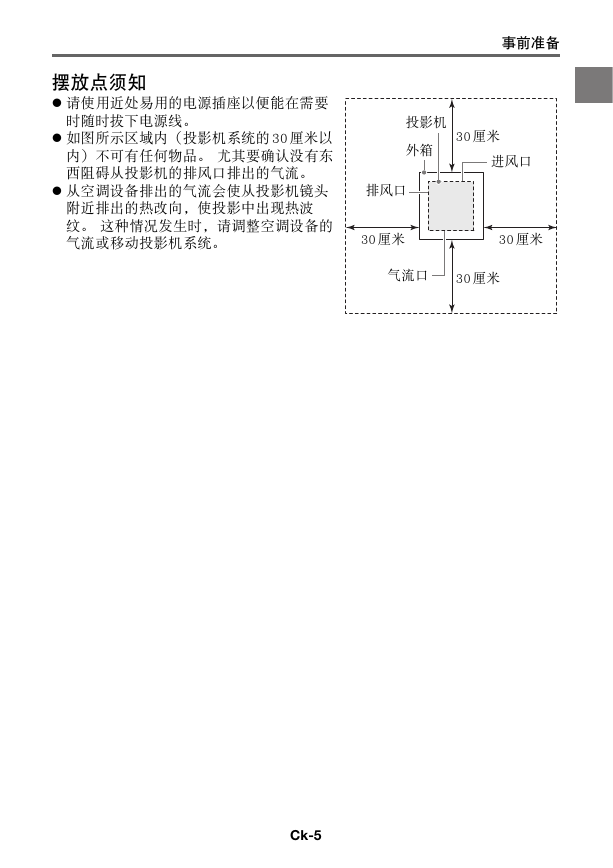

摆放点须知请使用近处易用的电源插座以便能在需要时随时拔下电源线。如图所示区域内（投影机系统的 30厘米以内）不可有任何物品。尤其要确认没有东西阻碍从投影机的排风口排出的气流。从空调设备排出的气流会使从投影机镜头附近排出的热改向，使投影中出现热波纹。这种情况发生时，请调整空调设备的气流或移动投影机系统。事前准备投影机外箱 30厘米进风口排风口 30厘米 30厘米气流口 30厘米 Ck-5

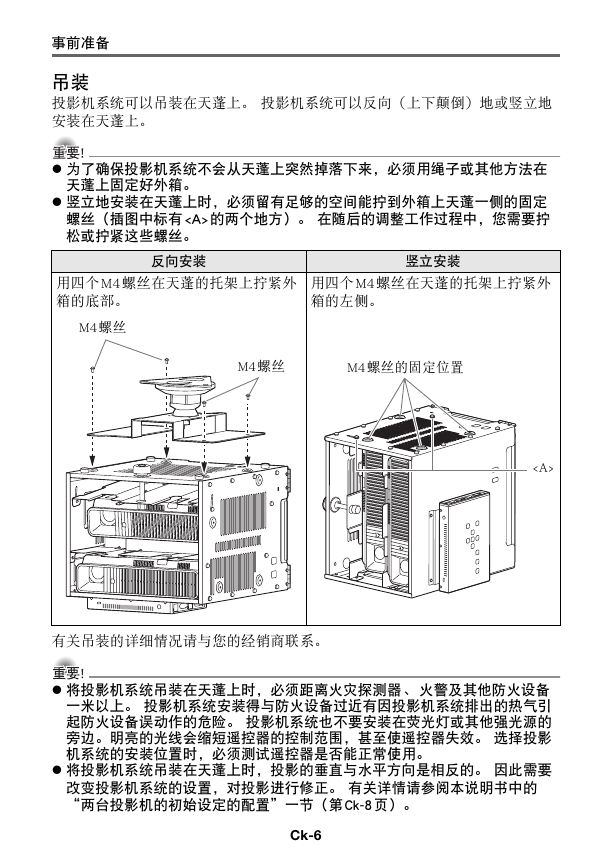

事前准备吊装投影机系统可以吊装在天蓬上。投影机系统可以反向（上下颠倒）地或竖立地安装在天蓬上。为了确保投影机系统不会从天蓬上突然掉落下来，必须用绳子或其他方法在天蓬上固定好外箱。竖立地安装在天蓬上时，必须留有足够的空间能拧到外箱上天蓬一侧的固定螺丝（插图中标有的两个地方）。在随后的调整工作过程中，您需要拧松或拧紧这些螺丝。反向安装竖立安装用四个M4 螺丝在天蓬的托架上拧紧外箱的底部。用四个 M4螺丝在天蓬的托架上拧紧外箱的左侧。 M4螺丝 M4螺丝 M4螺丝的固定位置有关吊装的详细情况请与您的经销商联系。将投影机系统吊装在天蓬上时，必须距离火灾探测器、火警及其他防火设备一米以上。投影机系统安装得与防火设备过近有因投影机系统排出的热气引起防火设备误动作的危险。投影机系统也不要安装在荧光灯或其他强光源的旁边。明亮的光线会缩短遥控器的控制范围，甚至使遥控器失效。选择投影机系统的安装位置时，必须测试遥控器是否能正常使用。将投影机系统吊装在天蓬上时，投影的垂直与水平方向是相反的。因此需要改变投影机系统的设置，对投影进行修正。有关详情请参阅本说明书中的 “两台投影机的初始设定的配置”一节（第Ck-8页）。 Ck-6

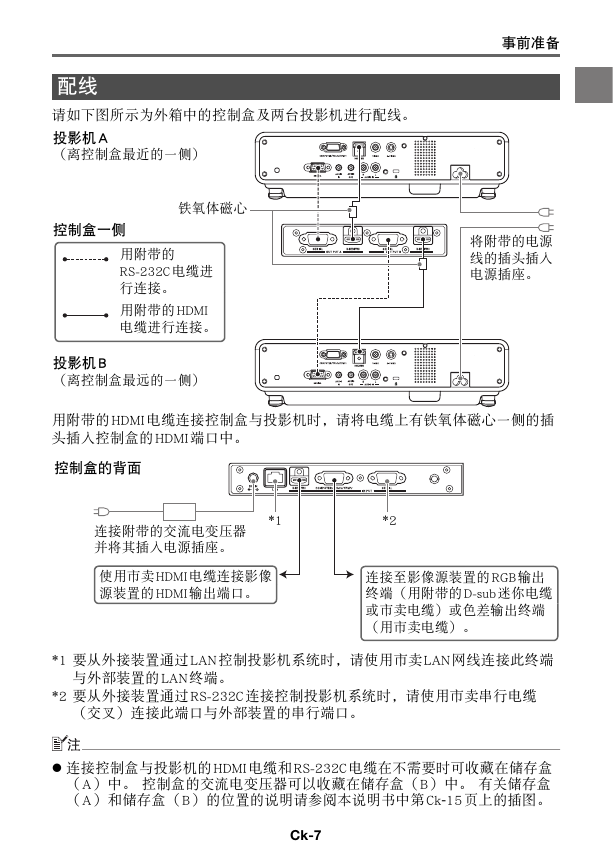

事前准备将附带的电源线的插头插入电源插座。配线请如下图所示为外箱中的控制盒及两台投影机进行配线。投影机 A （离控制盒最近的一侧）铁氧体磁心控制盒一侧用附带的 RS-232C电缆进行连接。用附带的HDMI 电缆进行连接。投影机 B （离控制盒最远的一侧）用附带的 HDMI电缆连接控制盒与投影机时，请将电缆上有铁氧体磁心一侧的插头插入控制盒的 HDMI端口中。控制盒的背面连接附带的交流电变压器并将其插入电源插座。 *1 *2 使用市卖HDMI电缆连接影像源装置的HDMI输出端口。连接至影像源装置的RGB 输出终端（用附带的 D-sub迷你电缆或市卖电缆）或色差输出终端（用市卖电缆）。 *1 要从外接装置通过 LAN控制投影机系统时，请使用市卖LAN网线连接此终端与外部装置的LAN终端。 *2 要从外接装置通过 RS-232C连接控制投影机系统时，请使用市卖串行电缆（交叉）连接此端口与外部装置的串行端口。连接控制盒与投影机的HDMI电缆和RS-232C电缆在不需要时可收藏在储存盒（A）中。控制盒的交流电变压器可以收藏在储存盒（B）中。有关储存盒（A）和储存盒（B）的位置的说明请参阅本说明书中第Ck-15页上的插图。 Ck-7
