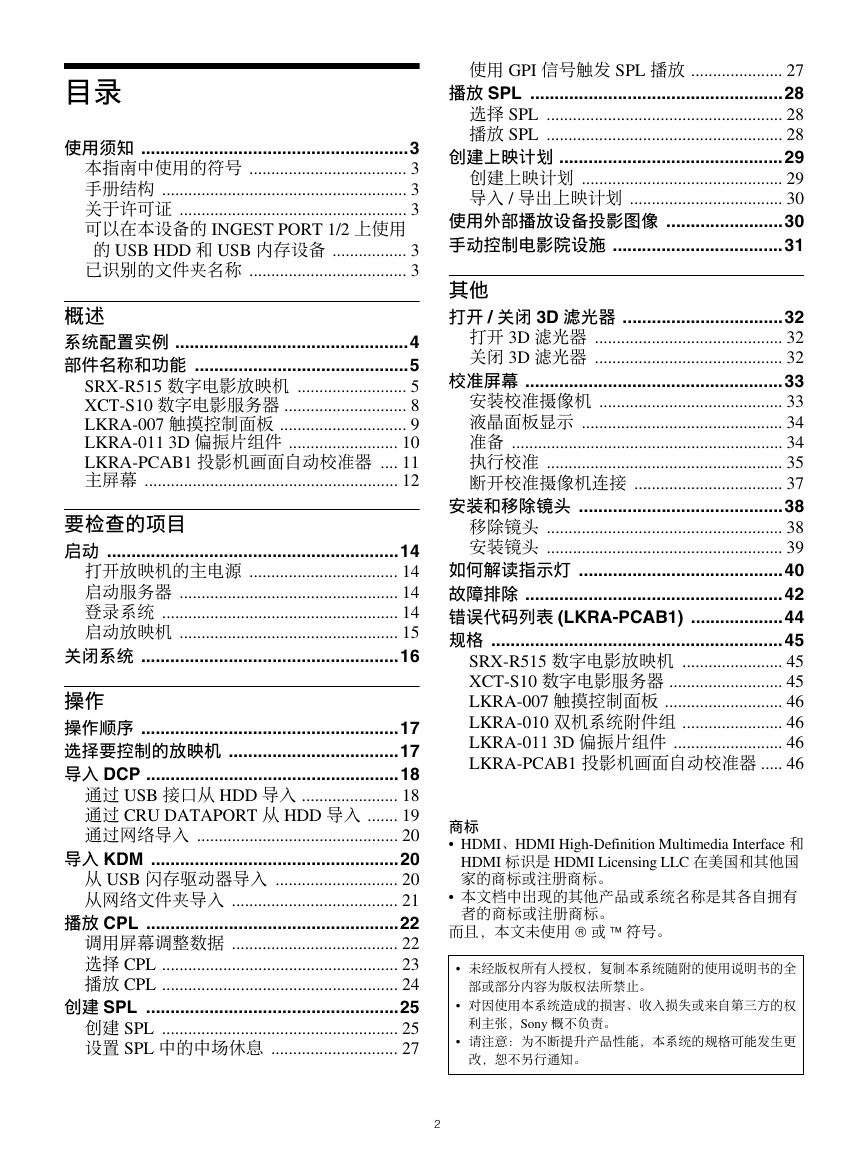

目录使用须知 .......................................................3 本指南中使用的符号 .................................... 3 手册结构 ........................................................ 3 关于许可证 .................................................... 3 可以在本设备的 INGEST PORT 1/2 上使用的 USB HDD 和 USB 内存设备 ................. 3 已识别的文件夹名称 .................................... 3 概述系统配置实例 ................................................4 部件名称和功能 ............................................5 SRX-R515 数字电影放映机 ......................... 5 XCT-S10 数字电影服务器 ............................ 8 LKRA-007 触摸控制面板 ............................. 9 LKRA-011 3D 偏振片组件 ......................... 10 LKRA-PCAB1 投影机画面自动校准器 .... 11 主屏幕 .......................................................... 12 要检查的项目启动 ............................................................14 打开放映机的主电源 .................................. 14 启动服务器 .................................................. 14 登录系统 ...................................................... 14 启动放映机 .................................................. 15 关闭系统 .....................................................16 操作操作顺序 .....................................................17 选择要控制的放映机 ...................................17 导入 DCP ....................................................18 通过 USB 接口从 HDD 导入 ...................... 18 通过 CRU DATAPORT 从 HDD 导入 ....... 19 通过网络导入 .............................................. 20 导入 KDM ...................................................20 从 USB 闪存驱动器导入 ............................ 20 从网络文件夹导入 ...................................... 21 播放 CPL ....................................................22 调用屏幕调整数据 ...................................... 22 选择 CPL ...................................................... 23 播放 CPL ...................................................... 24 创建 SPL ....................................................25 创建 SPL ...................................................... 25 设置 SPL 中的中场休息 ............................. 27 使用 GPI 信号触发 SPL 播放 ..................... 27 播放 SPL ....................................................28 选择 SPL ...................................................... 28 播放 SPL ...................................................... 28 创建上映计划 ..............................................29 创建上映计划 .............................................. 29 导入 / 导出上映计划 ................................... 30 使用外部播放设备投影图像 ........................30 手动控制电影院设施 ...................................31 其他打开 / 关闭 3D 滤光器 .................................32 打开 3D 滤光器 ........................................... 32 关闭 3D 滤光器 ........................................... 32 校准屏幕 .....................................................33 安装校准摄像机 .......................................... 33 液晶面板显示 .............................................. 34 准备 .............................................................. 34 执行校准 ...................................................... 35 断开校准摄像机连接 .................................. 37 安装和移除镜头 ..........................................38 移除镜头 ...................................................... 38 安装镜头 ...................................................... 39 如何解读指示灯 ..........................................40 故障排除 .....................................................42 错误代码列表 (LKRA-PCAB1) ...................44 规格 ............................................................45 SRX-R515 数字电影放映机 ....................... 45 XCT-S10 数字电影服务器 .......................... 45 LKRA-007 触摸控制面板 ........................... 46 LKRA-010 双机系统附件组 ....................... 46 LKRA-011 3D 偏振片组件 ......................... 46 LKRA-PCAB1 投影机画面自动校准器 ..... 46 商标 • HDMI、HDMI High-Definition Multimedia Interface 和 HDMI 标识是 HDMI Licensing LLC 在美国和其他国家的商标或注册商标。本文档中出现的其他产品或系统名称是其各自拥有者的商标或注册商标。而且，本文未使用 ® 或 ™ 符号。未经版权所有人授权，复制本系统随附的使用说明书的全部或部分内容为版权法所禁止。对因使用本系统造成的损害、收入损失或来自第三方的权利主张， Sony 概不负责。请注意：为不断提升产品性能，本系统的规格可能发生更改，恕不另行通知。 2

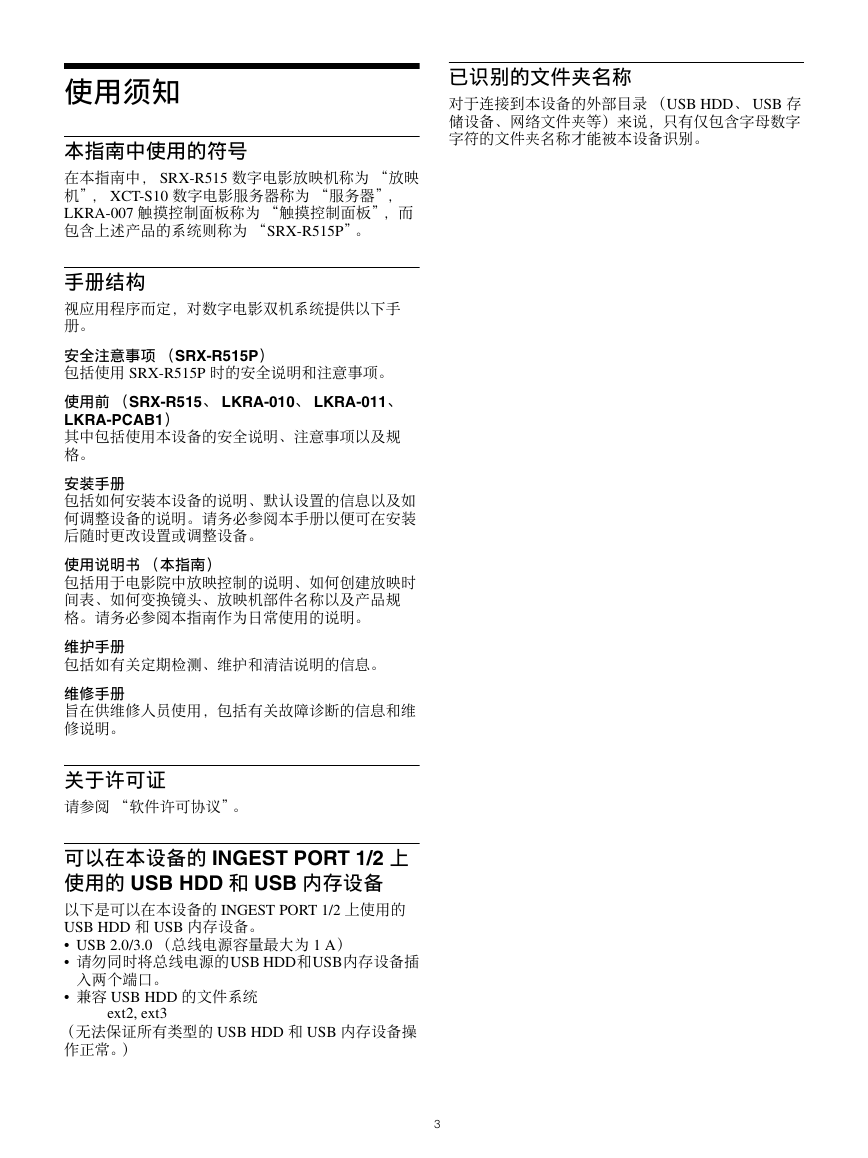

已识别的文件夹名称对于连接到本设备的外部目录（USB HDD、 USB 存储设备、网络文件夹等）来说，只有仅包含字母数字字符的文件夹名称才能被本设备识别。使用须知本指南中使用的符号在本指南中， SRX-R515 数字电影放映机称为 “放映机”， XCT-S10 数字电影服务器称为 “服务器”， LKRA-007 触摸控制面板称为 “触摸控制面板”，而包含上述产品的系统则称为 “SRX-R515P”。手册结构视应用程序而定，对数字电影双机系统提供以下手册。安全注意事项（SRX-R515P）包括使用 SRX-R515P 时的安全说明和注意事项。使用前（SRX-R515、 LKRA-010、 LKRA-011、 LKRA-PCAB1）其中包括使用本设备的安全说明、注意事项以及规格。安装手册包括如何安装本设备的说明、默认设置的信息以及如何调整设备的说明。请务必参阅本手册以便可在安装后随时更改设置或调整设备。使用说明书（本指南）包括用于电影院中放映控制的说明、如何创建放映时间表、如何变换镜头、放映机部件名称以及产品规格。请务必参阅本指南作为日常使用的说明。维护手册包括如有关定期检测、维护和清洁说明的信息。维修手册旨在供维修人员使用，包括有关故障诊断的信息和维修说明。关于许可证请参阅 “软件许可协议”。可以在本设备的 INGEST PORT 1/2 上使用的 USB HDD 和 USB 内存设备以下是可以在本设备的 INGEST PORT 1/2 上使用的 USB HDD 和 USB 内存设备。 USB 2.0/3.0 （总线电源容量最大为 1 A）请勿同时将总线电源的USB HDD和USB内存设备插入两个端口。兼容 USB HDD 的文件系统 ext2, ext3 （无法保证所有类型的 USB HDD 和 USB 内存设备操作正常。） 3

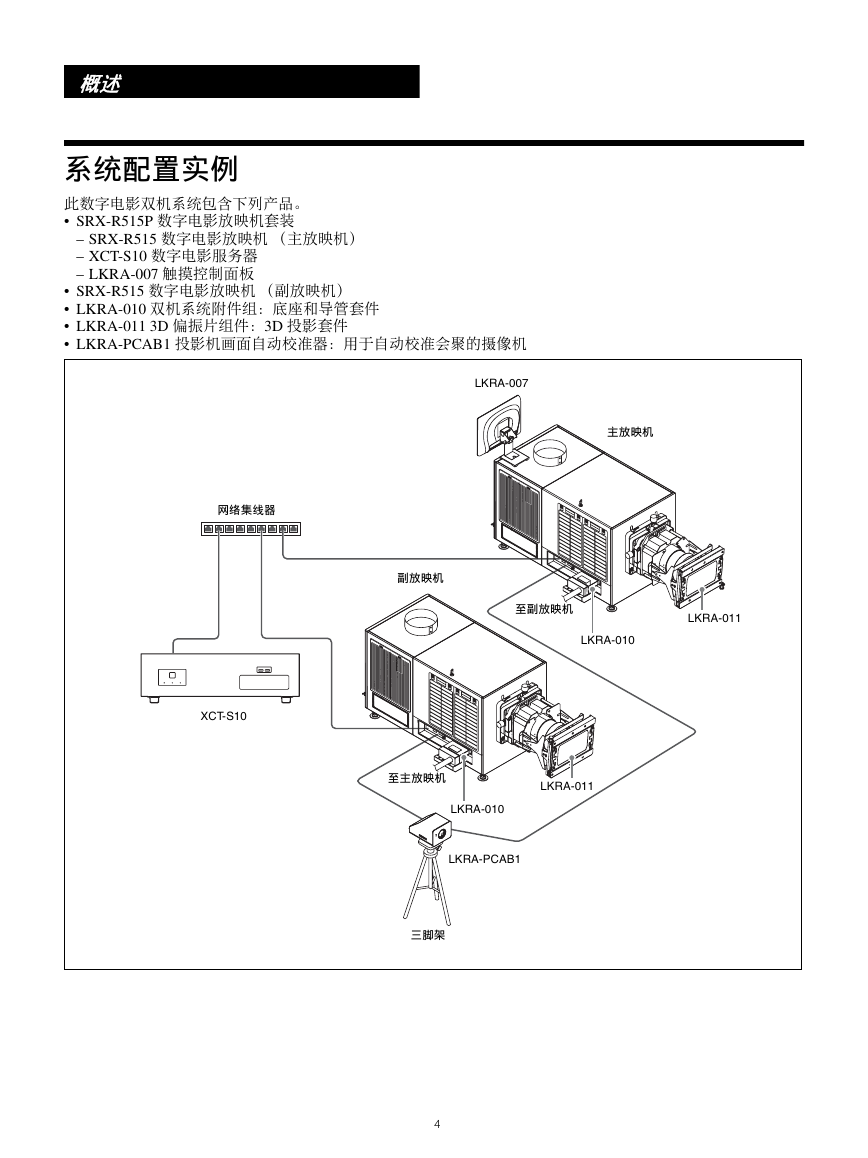

概述系统配置实例此数字电影双机系统包含下列产品。 SRX-R515P 数字电影放映机套装 – SRX-R515 数字电影放映机（主放映机） – XCT-S10 数字电影服务器 – LKRA-007 触摸控制面板 SRX-R515 数字电影放映机（副放映机） LKRA-010 双机系统附件组：底座和导管套件 LKRA-011 3D 偏振片组件：3D 投影套件 LKRA-PCAB1 投影机画面自动校准器：用于自动校准会聚的摄像机 LKRA-007 主放映机副放映机至副放映机 LKRA-011 LKRA-010 网络集线器 XCT-S10 至主放映机 LKRA-011 LKRA-010 LKRA-PCAB1 三脚架 4

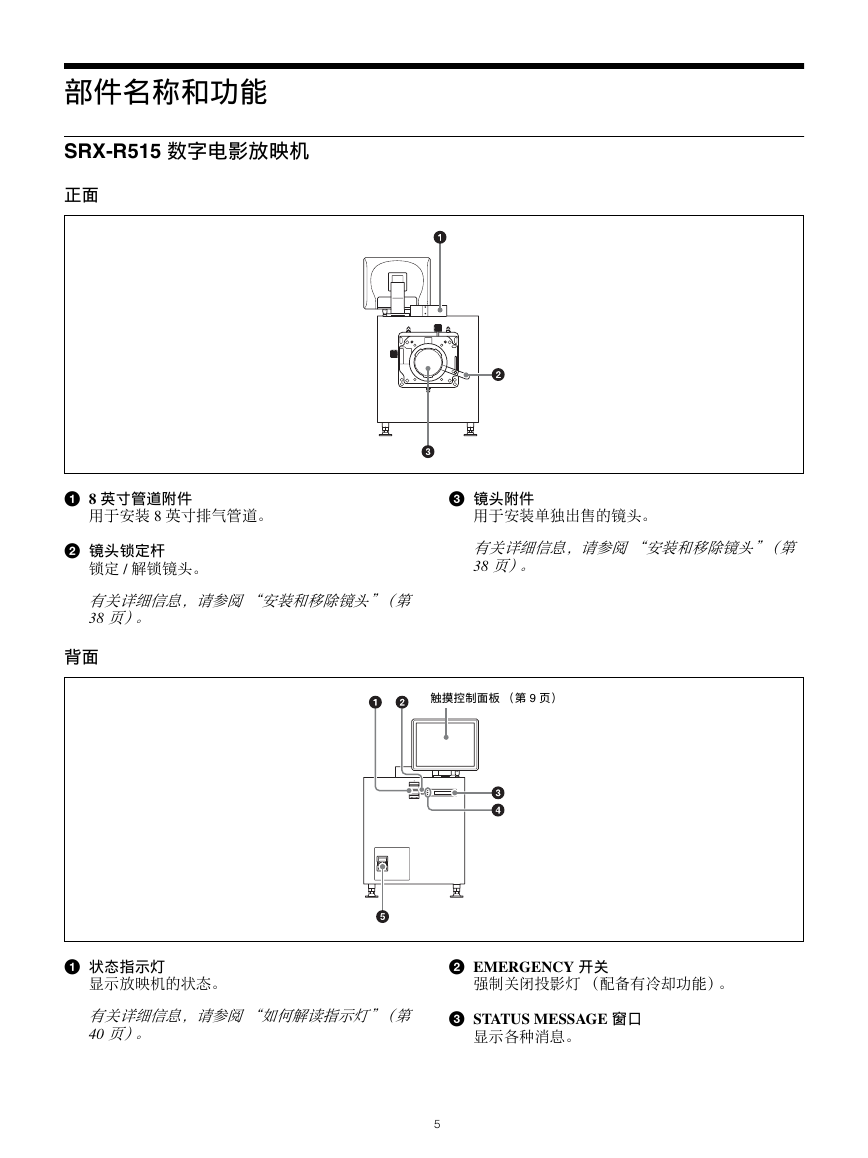

部件名称和功能 SRX-R515 数字电影放映机正面 a 8 英寸管道附件用于安装 8 英寸排气管道。 b 镜头锁定杆锁定 / 解锁镜头。 c 镜头附件用于安装单独出售的镜头。有关详细信息，请参阅“安装和移除镜头”（第 38 页）。有关详细信息，请参阅“安装和移除镜头”（第 38 页）。背面触摸控制面板（第 9 页） a 状态指示灯显示放映机的状态。 b EMERGENCY 开关强制关闭投影灯（配备有冷却功能）。有关详细信息，请参阅“如何解读指示灯”（第 40 页）。 c STATUS MESSAGE 窗口显示各种消息。 5

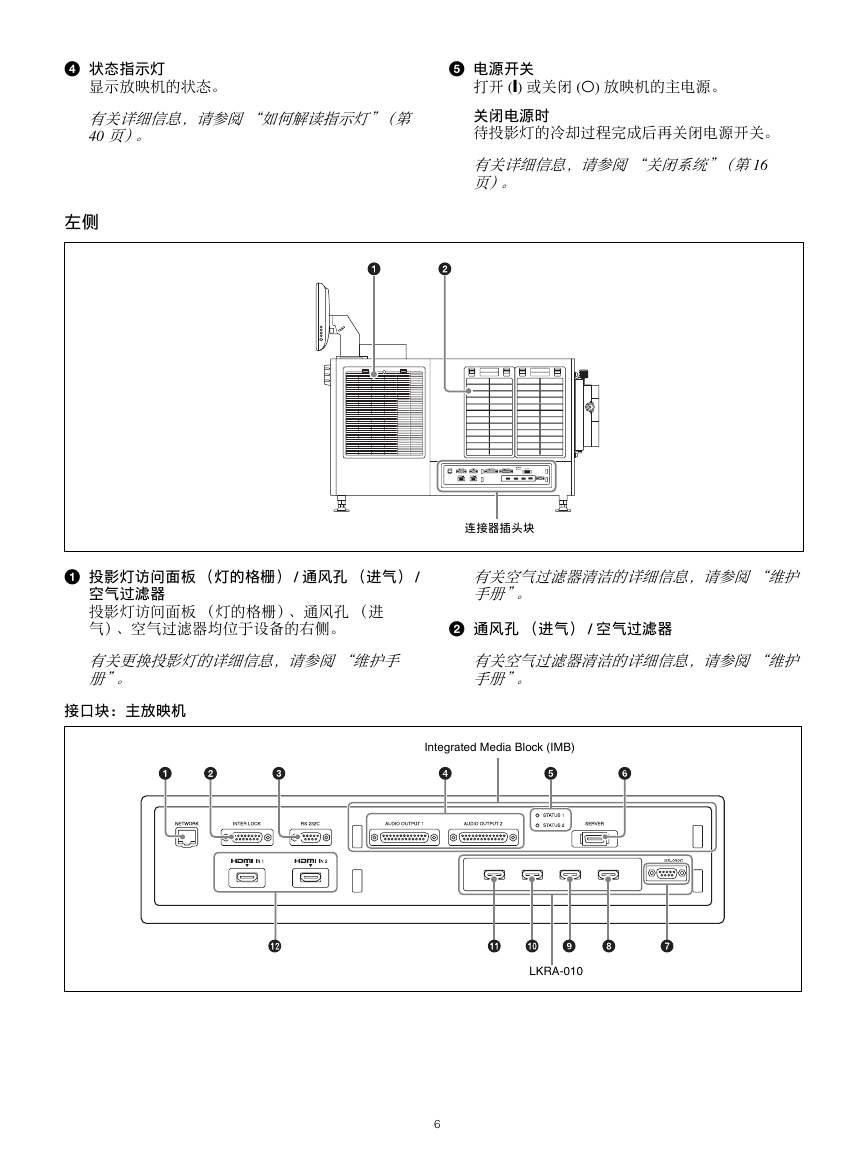

d 状态指示灯显示放映机的状态。 e 电源开关打开 (|) 或关闭 (a) 放映机的主电源。有关详细信息，请参阅“如何解读指示灯”（第 40 页）。关闭电源时待投影灯的冷却过程完成后再关闭电源开关。有关详细信息，请参阅“关闭系统”（第16 页）。左侧连接器插头块 a 投影灯访问面板（灯的格栅） / 通风孔（进气） / 空气过滤器投影灯访问面板（灯的格栅）、通风孔（进气）、空气过滤器均位于设备的右侧。有关空气过滤器清洁的详细信息，请参阅“维护手册”。 b 通风孔（进气） / 空气过滤器有关更换投影灯的详细信息，请参阅“维护手册”。有关空气过滤器清洁的详细信息，请参阅“维护手册”。接口块：主放映机 Integrated Media Block (IMB) LKRA-010 6

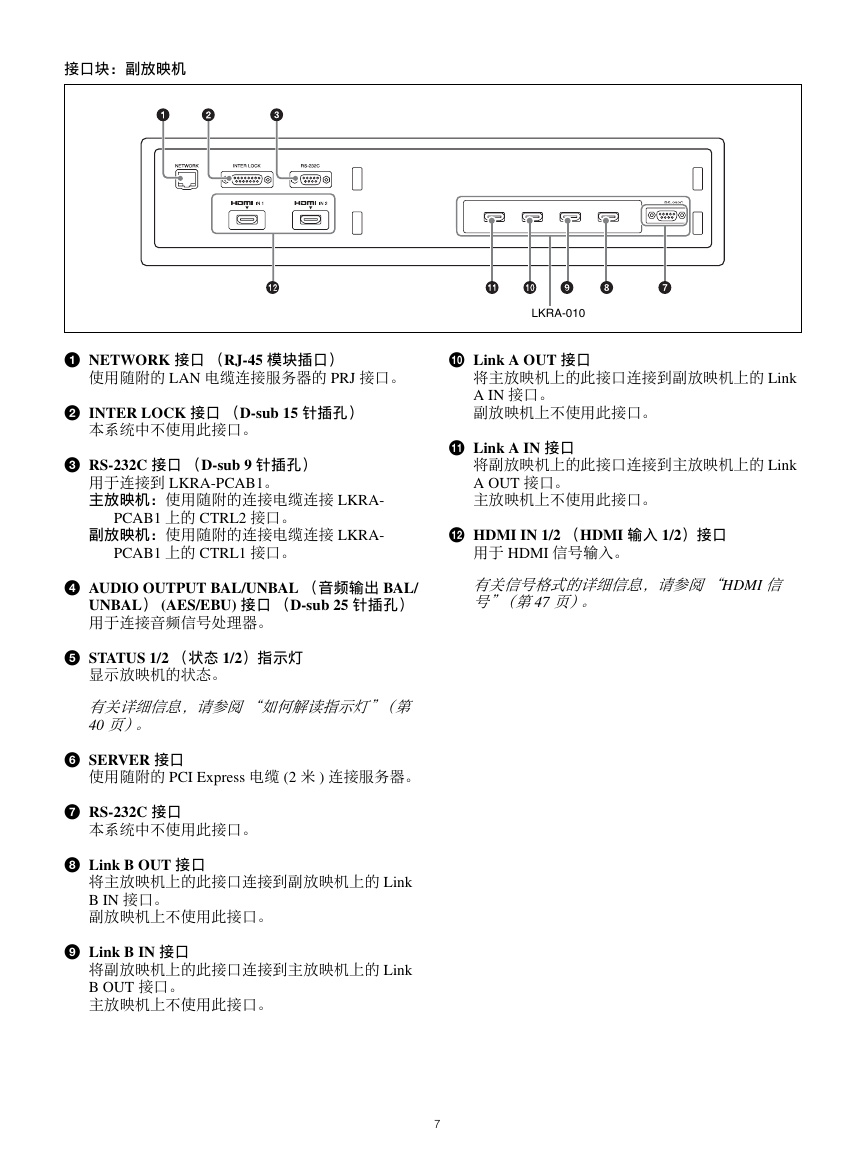

LKRA-010 j Link A OUT 接口将主放映机上的此接口连接到副放映机上的 Link A IN 接口。副放映机上不使用此接口。 k Link A IN 接口将副放映机上的此接口连接到主放映机上的 Link A OUT 接口。主放映机上不使用此接口。 l HDMI IN 1/2 （HDMI 输入 1/2）接口用于 HDMI 信号输入。有关信号格式的详细信息，请参阅“HDMI 信号”（第47 页）。接口块：副放映机 a NETWORK 接口（RJ-45 模块插口）使用随附的 LAN 电缆连接服务器的 PRJ 接口。 b INTER LOCK 接口（D-sub 15 针插孔）本系统中不使用此接口。 c RS-232C 接口（D-sub 9 针插孔）用于连接到 LKRA-PCAB1。主放映机：使用随附的连接电缆连接 LKRA- PCAB1 上的 CTRL2 接口。副放映机：使用随附的连接电缆连接 LKRA- PCAB1 上的 CTRL1 接口。 d AUDIO OUTPUT BAL/UNBAL （音频输出 BAL/ UNBAL） (AES/EBU) 接口（D-sub 25 针插孔）用于连接音频信号处理器。 e STATUS 1/2 （状态 1/2）指示灯显示放映机的状态。有关详细信息，请参阅“如何解读指示灯”（第 40 页）。 f SERVER 接口使用随附的 PCI Express 电缆 (2 米 ) 连接服务器。 g RS-232C 接口本系统中不使用此接口。 h Link B OUT 接口将主放映机上的此接口连接到副放映机上的 Link B IN 接口。副放映机上不使用此接口。 i Link B IN 接口将副放映机上的此接口连接到主放映机上的 Link B OUT 接口。主放映机上不使用此接口。 7

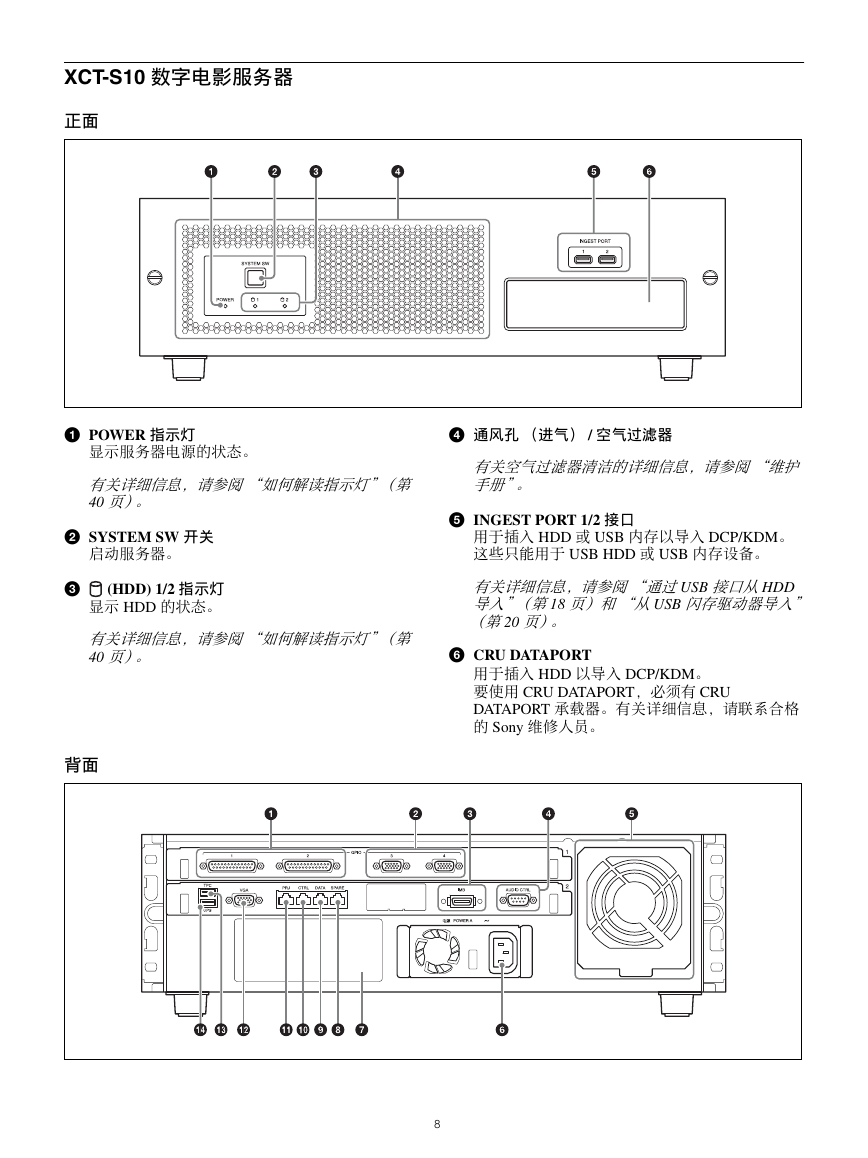

XCT-S10 数字电影服务器正面 a POWER 指示灯显示服务器电源的状态。有关详细信息，请参阅“如何解读指示灯”（第 40 页）。 b SYSTEM SW 开关启动服务器。 c (HDD) 1/2 指示灯显示 HDD 的状态。 d 通风孔（进气） / 空气过滤器有关空气过滤器清洁的详细信息，请参阅“维护手册”。 e INGEST PORT 1/2 接口用于插入 HDD 或 USB 内存以导入 DCP/KDM。这些只能用于 USB HDD 或 USB 内存设备。有关详细信息，请参阅“通过USB 接口从HDD 导入”（第18 页）和“从USB 闪存驱动器导入” （第20 页）。有关详细信息，请参阅“如何解读指示灯”（第 40 页）。 f CRU DATAPORT 用于插入 HDD 以导入 DCP/KDM。要使用 CRU DATAPORT，必须有 CRU DATAPORT 承载器。有关详细信息，请联系合格的 Sony 维修人员。背面 8
