    SolidWorks 文件导入到 SketchUp的方法

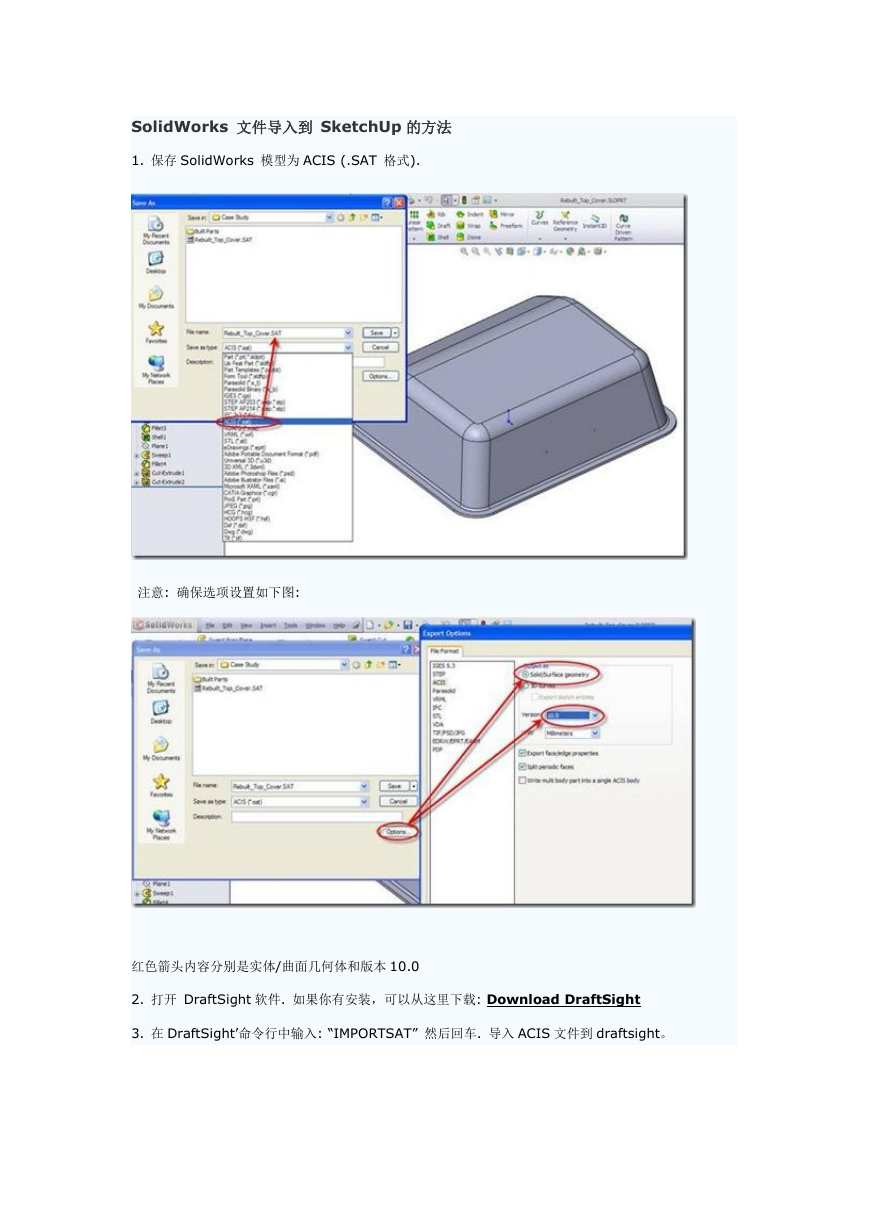

    SolidWorks 文件导入到 SketchUp 的方法 1. 保存 SolidWorks 模型为 ACIS (.SAT 格式). 注意: 确保选项设置如下图: 红色箭头内容分别是实体/曲面几何体和版本 10.0 2. 打开 DraftSight 软件. 如果你有安装，可以从这里下载: Download DraftSight 3. 在 DraftSight’命令行中输入: “IMPORTSAT” 然后回车. 导入 ACIS 文件到 draftsight。

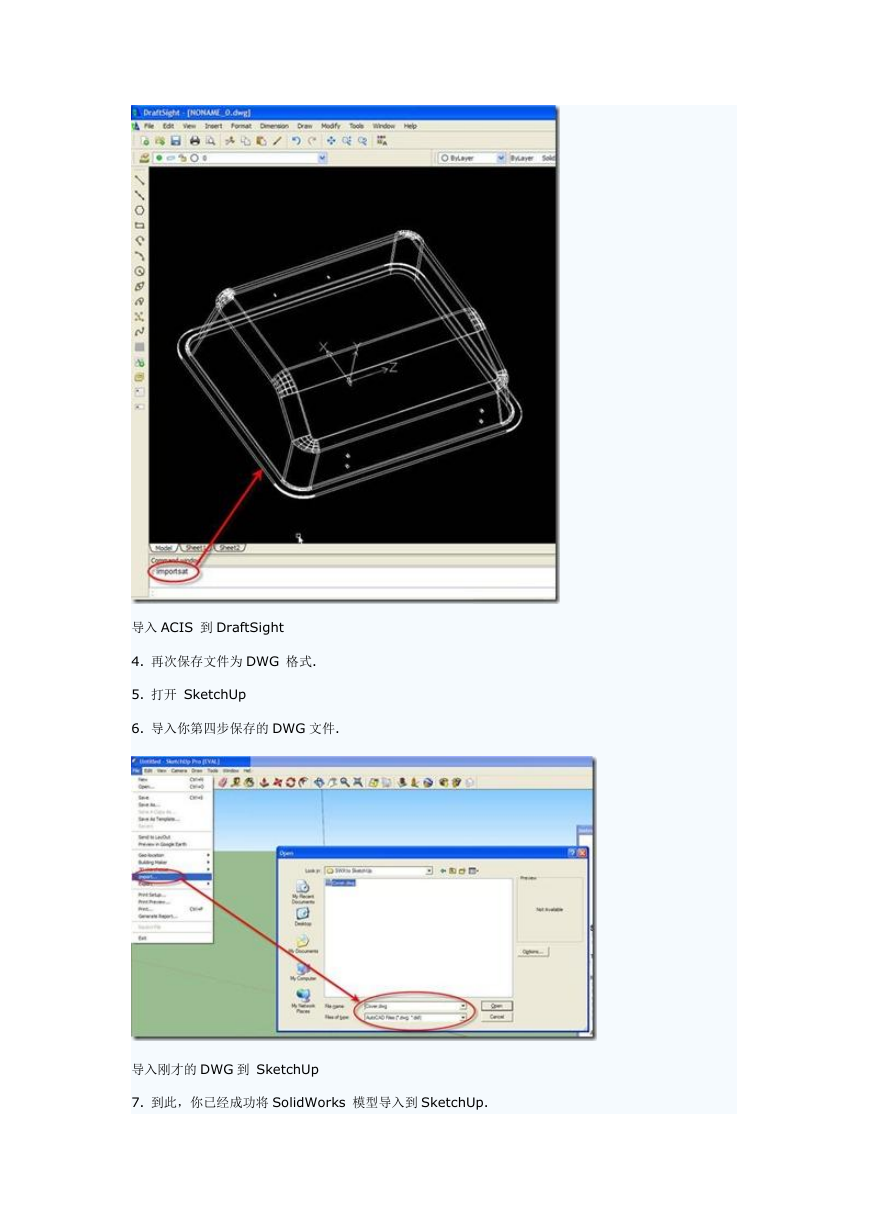

    导入 ACIS 到 DraftSight 4. 再次保存文件为 DWG 格式. 5. 打开 SketchUp 6. 导入你第四步保存的 DWG 文件. 导入刚才的 DWG 到 SketchUp 7. 到此，你已经成功将 SolidWorks 模型导入到 SketchUp.

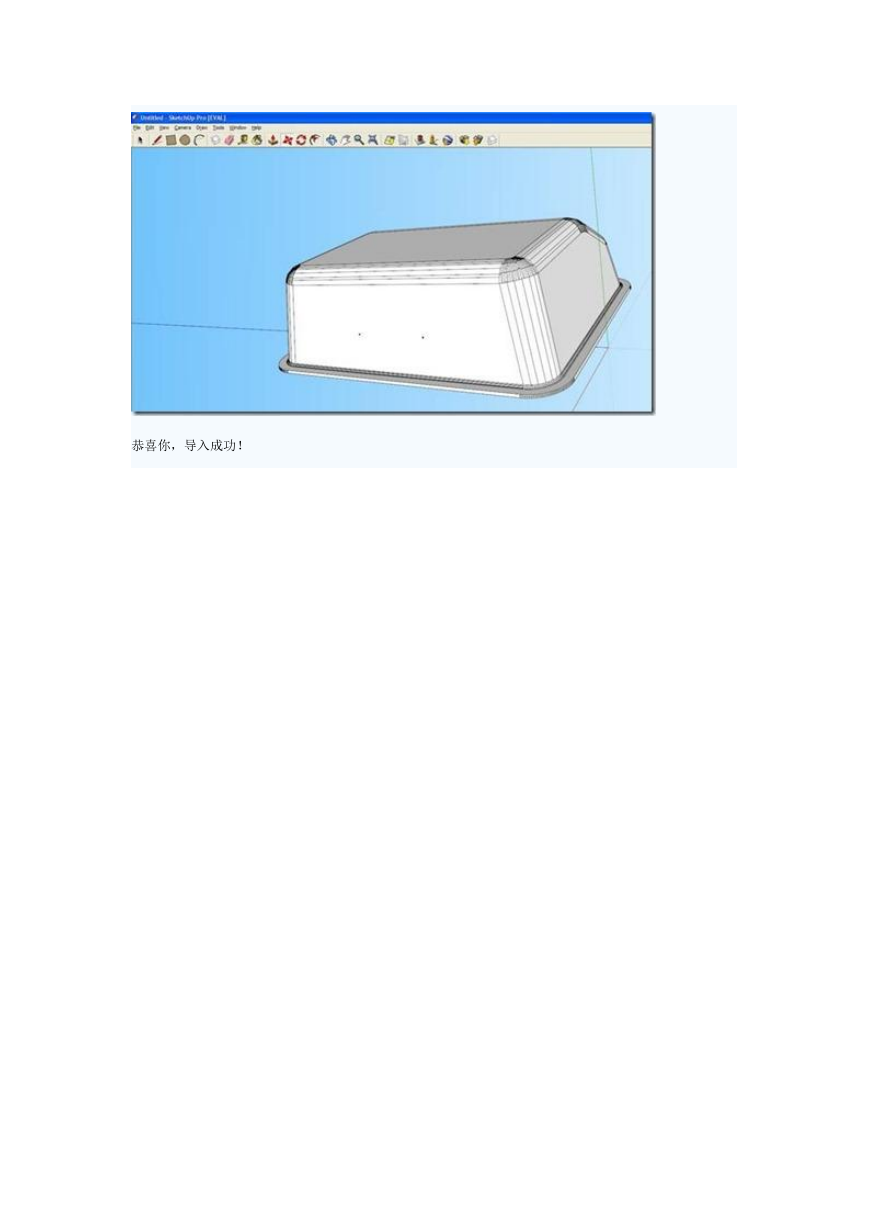

    恭喜你，导入成功！
