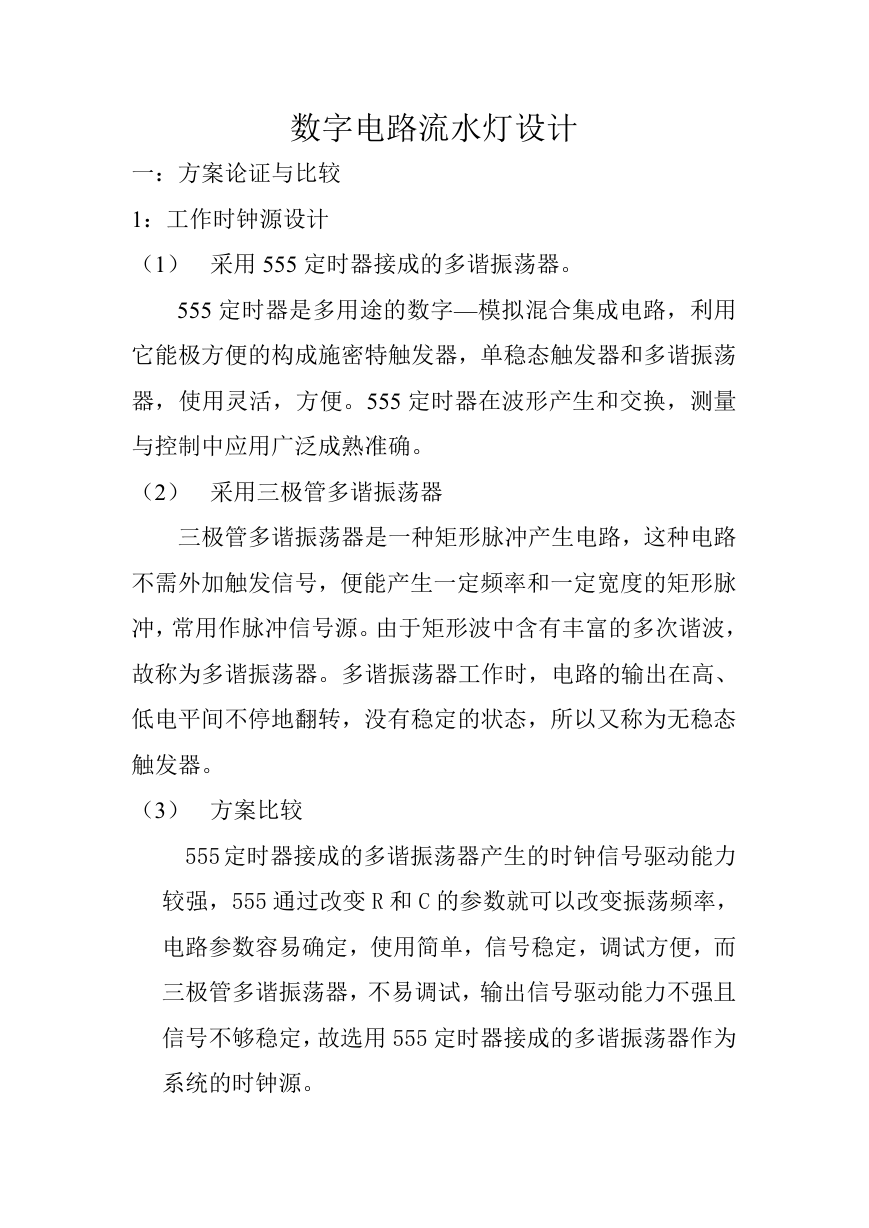

数字电路流水灯设计 一：方案论证与比较 1：工作时钟源设计 （1） 采用 555 定时器接成的多谐振荡器。 555 定时器是多用途的数字—模拟混合集成电路，利用 它能极方便的构成施密特触发器，单稳态触发器和多谐振荡 器，使用灵活，方便。555 定时器在波形产生和交换，测量 与控制中应用广泛成熟准确。 （2） 采用三极管多谐振荡器 三极管多谐振荡器是一种矩形脉冲产生电路，这种电路 不需外加触发信号，便能产生一定频率和一定宽度的矩形脉 冲，常用作脉冲信号源。由于矩形波中含有丰富的多次谐波， 故称为多谐振荡器。多谐振荡器工作时，电路的输出在高、 低电平间不停地翻转，没有稳定的状态，所以又称为无稳态 触发器。 （3） 方案比较 555 定时器接成的多谐振荡器产生的时钟信号驱动能力 较强，555 通过改变 R 和 C 的参数就可以改变振荡频率， 电路参数容易确定，使用简单，信号稳定，调试方便，而 三极管多谐振荡器，不易调试，输出信号驱动能力不强且 信号不够稳定，故选用 555 定时器接成的多谐振荡器作为 系统的时钟源。 

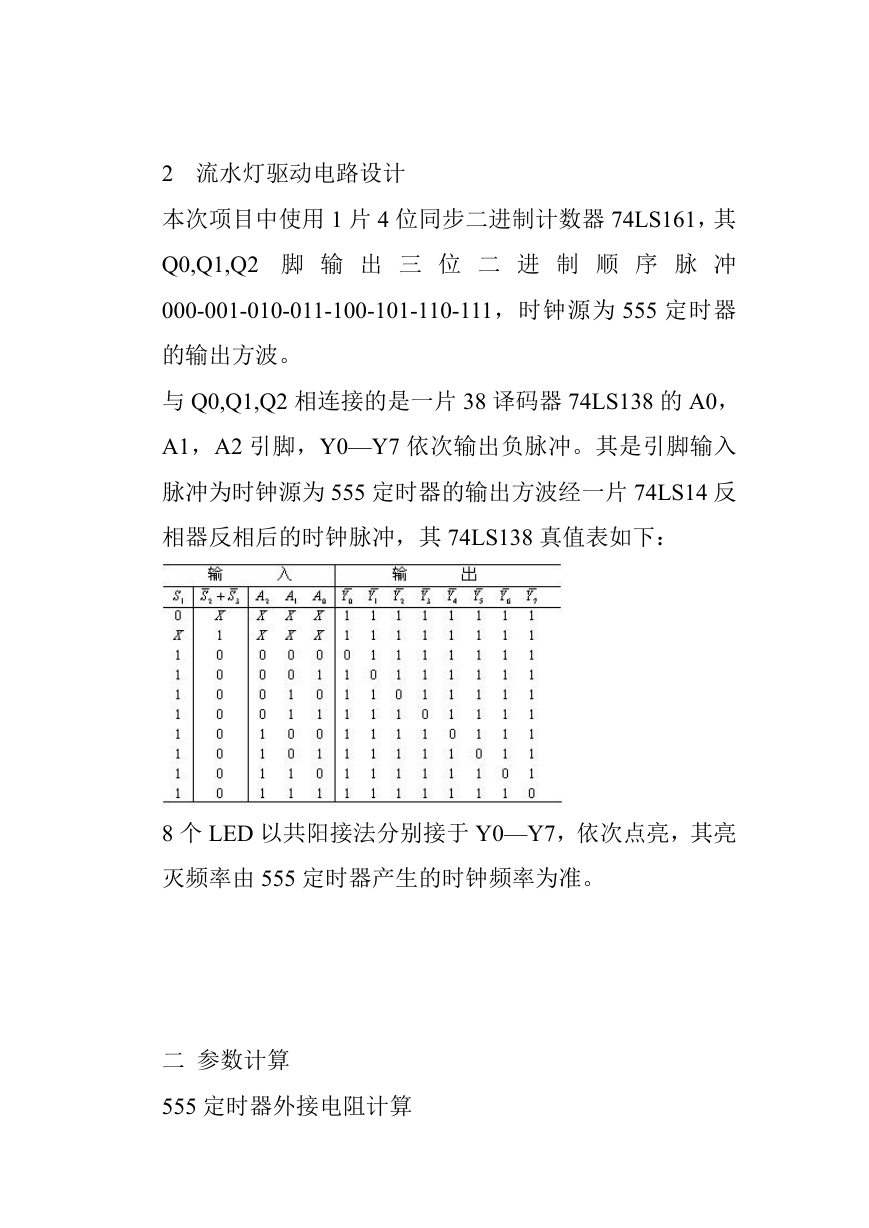

2 流水灯驱动电路设计 本次项目中使用 1 片 4 位同步二进制计数器 74LS161，其 Q0,Q1,Q2 脚 输 出 三 位 二 进 制 顺 序 脉 冲 000-001-010-011-100-101-110-111，时钟源为 555 定时器 的输出方波。 与 Q0,Q1,Q2 相连接的是一片 38 译码器 74LS138 的 A0， A1，A2 引脚，Y0—Y7 依次输出负脉冲。其是引脚输入 脉冲为时钟源为 555 定时器的输出方波经一片 74LS14 反 相器反相后的时钟脉冲，其 74LS138 真值表如下： 8 个 LED 以共阳接法分别接于 Y0—Y7，依次点亮，其亮 灭频率由 555 定时器产生的时钟频率为准。 二 参数计算 555 定时器外接电阻计算 

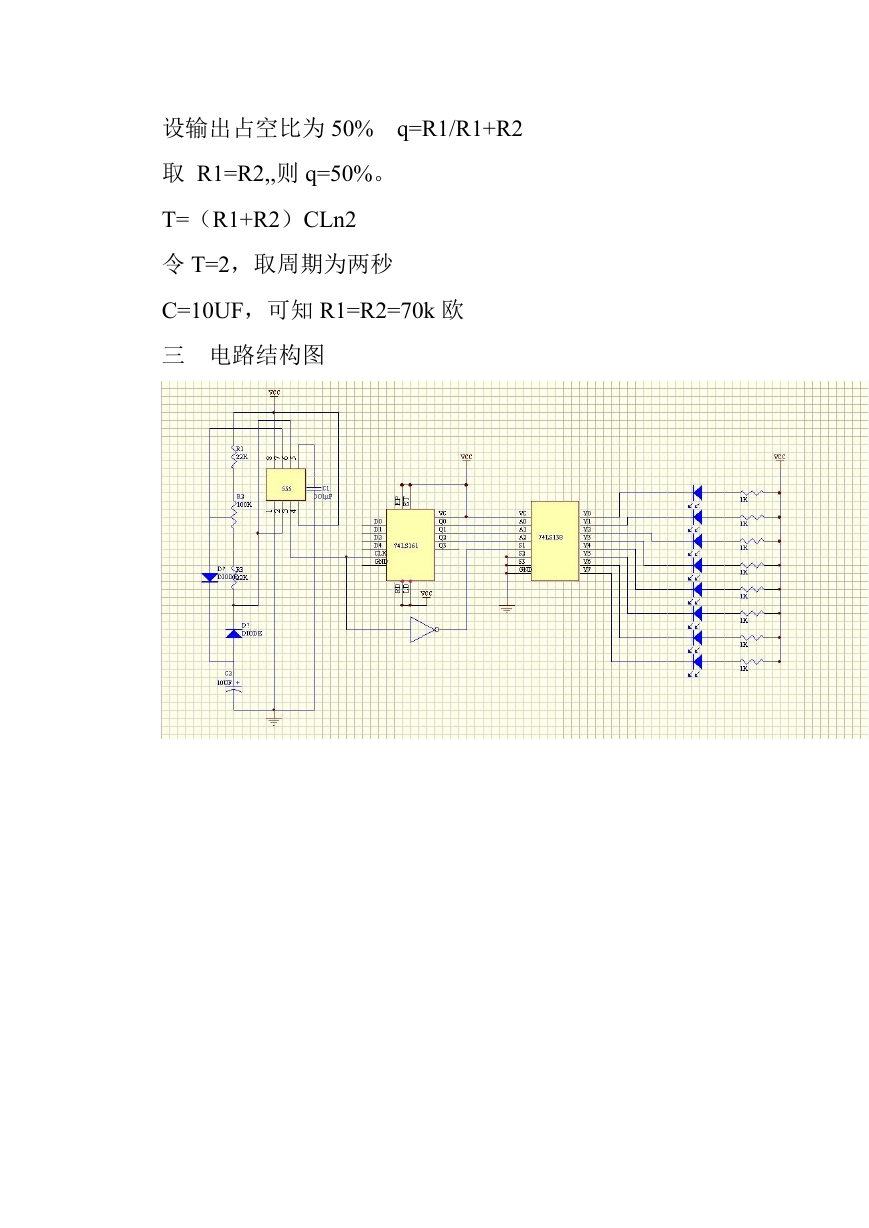

设输出占空比为 50% q=R1/R1+R2 取 R1=R2,,则 q=50%。 T=（R1+R2）CLn2 令 T=2，取周期为两秒 C=10UF，可知 R1=R2=70k 欧 三 电路结构图
