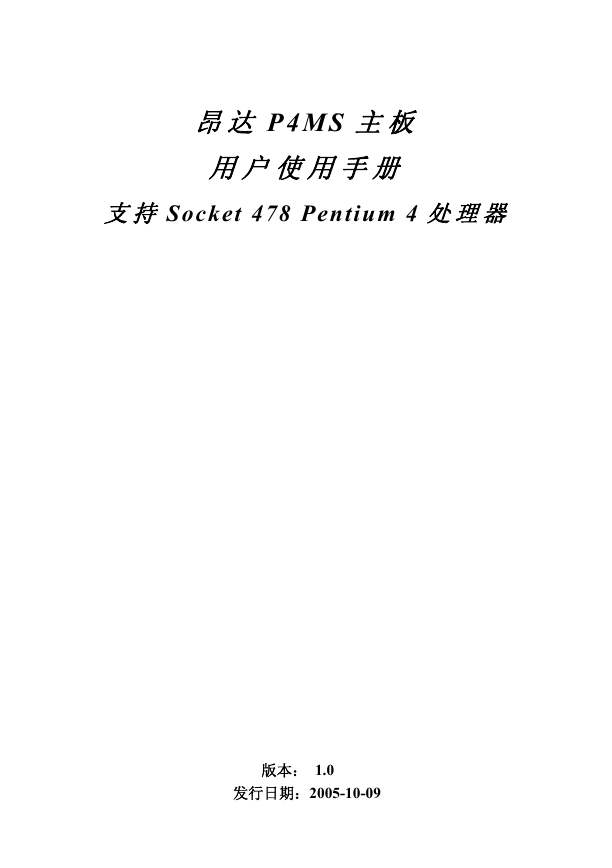

昂达 P4MS 主板用户使用手册支持 Socket 478 Pentium 4 处理器版本： 1.0 发行日期：2005-10-09

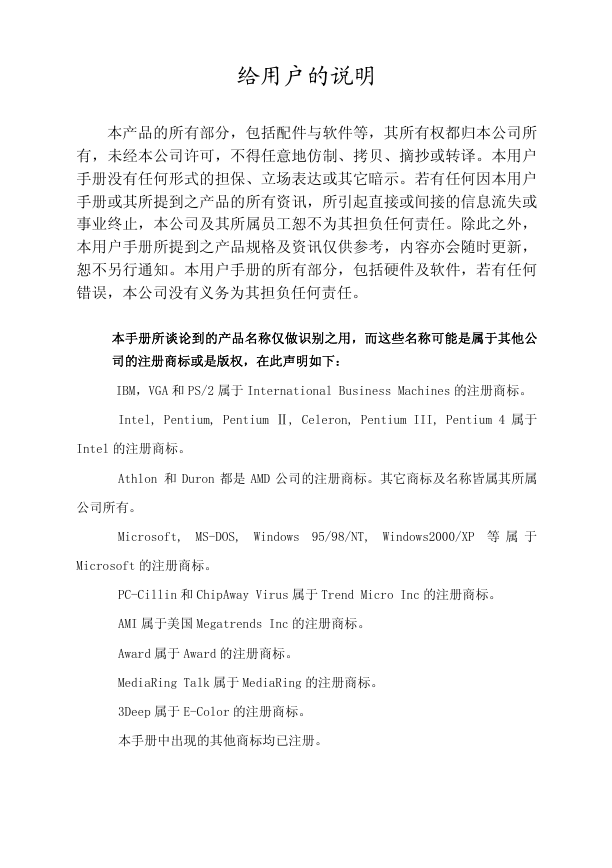

给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Athlon 和 Duron 都是 AMD 公司的注册商标。其它商标及名称皆属其所属公司所有。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。

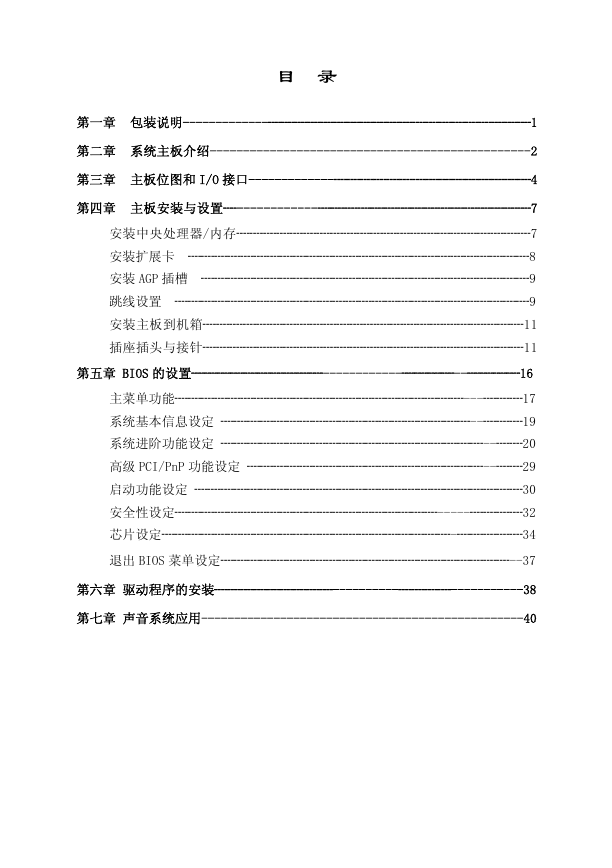

目录第一章包装说明-------------┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1 第二章系统主板介绍------------------------------------------------2 第三章主板位图和 I/O 接口-------------┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4 第四章主板安装与设置┈------------┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈7 安装中央处理器/内存┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈7 安装扩展卡 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈8 安装 AGP 插槽 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈9 跳线设置 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈9 安装主板到机箱┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11 插座插头与接针┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11 第五章 BIOS 的设置┈┈┈┈┈┈┈┈┈┈------------┈┈┈┈--┈┈┈┈16 主菜单功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈---┈┈┈17 系统基本信息设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈┈┈19 系统进阶功能设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈┈20 高级 PCI/PnP 功能设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈┈29 启动功能设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈30 安全性设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈-----┈┈┈┈32 芯片设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈-┈┈┈┈┈34 退出 BIOS 菜单设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--37 第六章驱动程序的安装┈┈┈┈┈┈┈┈┈----------┈┈┈┈-----------38 第七章声音系统应用-------------------------------------------------40

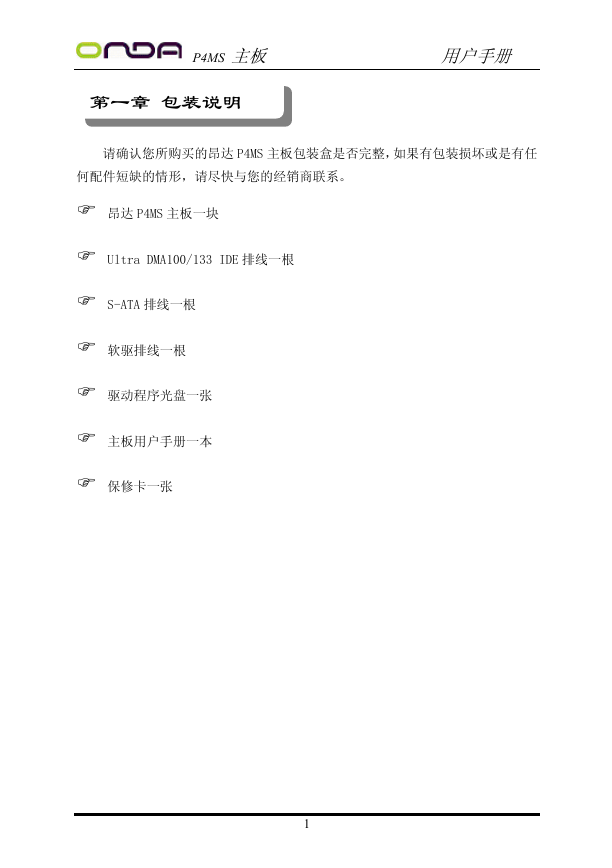

P4MS 主板用户手册第一章包装说明请确认您所购买的昂达 P4MS 主板包装盒是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。昂达 P4MS 主板一块 Ultra DMA100/133 IDE 排线一根 S-ATA 排线一根软驱排线一根驱动程序光盘一张主板用户手册一本保修卡一张 1

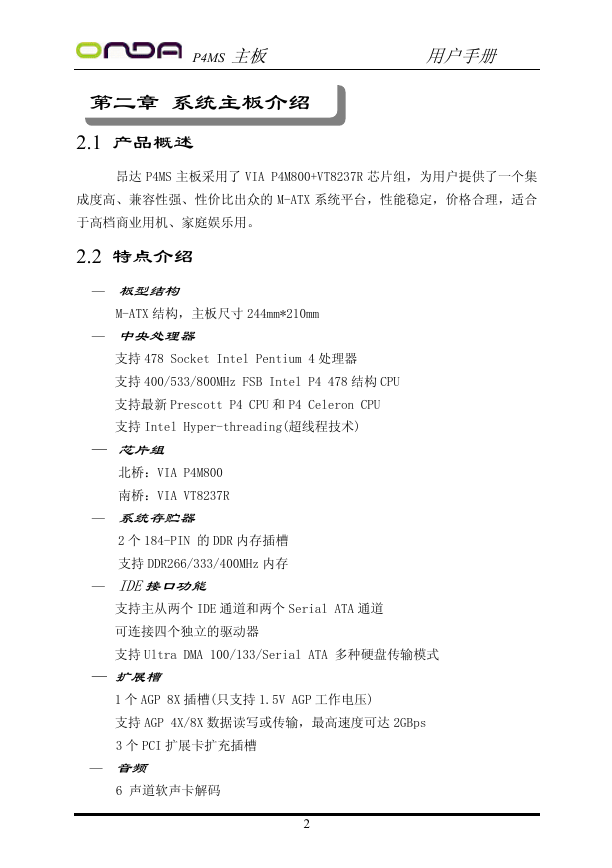

P4MS 主板用户手册第二章系统主板介绍 2.1 产品概述昂达 P4MS 主板采用了 VIA P4M800+VT8237R 芯片组，为用户提供了一个集成度高、兼容性强、性价比出众的 M-ATX 系统平台，性能稳定，价格合理，适合于高档商业用机、家庭娱乐用。 2.2 特点介绍 — 板型结构 M-ATX 结构，主板尺寸 244mm*210mm — 中央处理器支持 478 Socket Intel Pentium 4 处理器支持 400/533/800MHz FSB Intel P4 478 结构 CPU 支持最新 Prescott P4 CPU 和 P4 Celeron CPU 支持 Intel Hyper-threading(超线程技术) — 芯片组北桥：VIA P4M800 南桥：VIA VT8237R — 系统存贮器 2 个 184-PIN 的 DDR 内存插槽支持 DDR266/333/400MHz 内存 — IDE接口功能支持主从两个 IDE 通道和两个 Serial ATA 通道可连接四个独立的驱动器支持 Ultra DMA 100/133/Serial ATA 多种硬盘传输模式 — 扩展槽 1 个 AGP 8X 插槽(只支持 1.5V AGP 工作电压) 支持 AGP 4X/8X 数据读写或传输，最高速度可达 2GBps 3 个 PCI 扩展卡扩充插槽 — 音频 6 声道软声卡解码 2

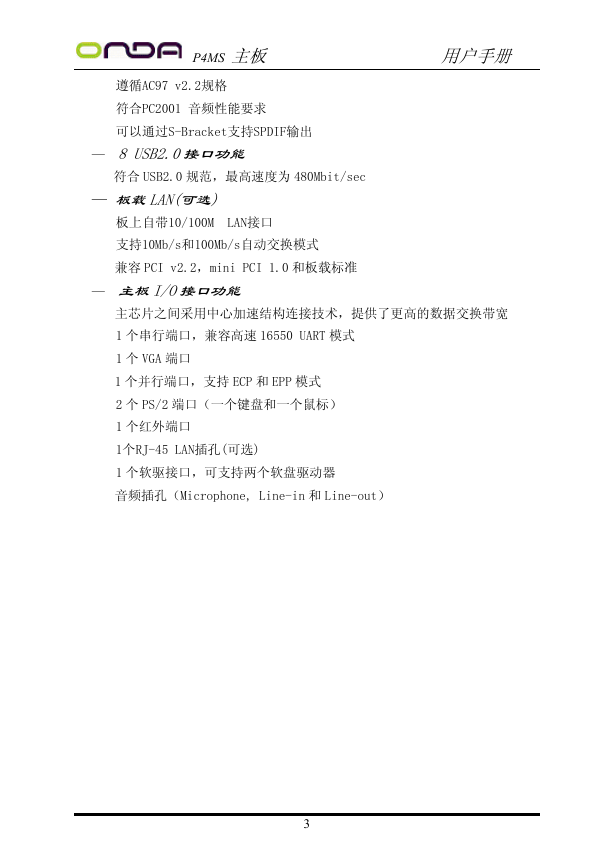

P4MS 主板用户手册遵循AC97 v2.2规格符合PC2001 音频性能要求可以通过S-Bracket支持SPDIF输出 — 8 USB2.0接口功能符合 USB2.0 规范，最高速度为 480Mbit/sec — 板载LAN(可选) 板上自带10/100M LAN接口支持10Mb/s和100Mb/s自动交换模式兼容 PCI v2.2，mini PCI 1.0 和板载标准 — 主板I/O接口功能主芯片之间采用中心加速结构连接技术，提供了更高的数据交换带宽 1 个串行端口，兼容高速 16550 UART 模式 1 个 VGA 端口 1 个并行端口，支持 ECP 和 EPP 模式 2 个 PS/2 端口（一个键盘和一个鼠标） 1 个红外端口 1个RJ-45 LAN插孔(可选) 1 个软驱接口，可支持两个软盘驱动器音频插孔（Microphone, Line-in 和 Line-out） 3

P4MS 主板用户手册第三章主板位图和 I/O 接口备注：以上位置图与您的主板布局可能存在不同，仅供参考。 4

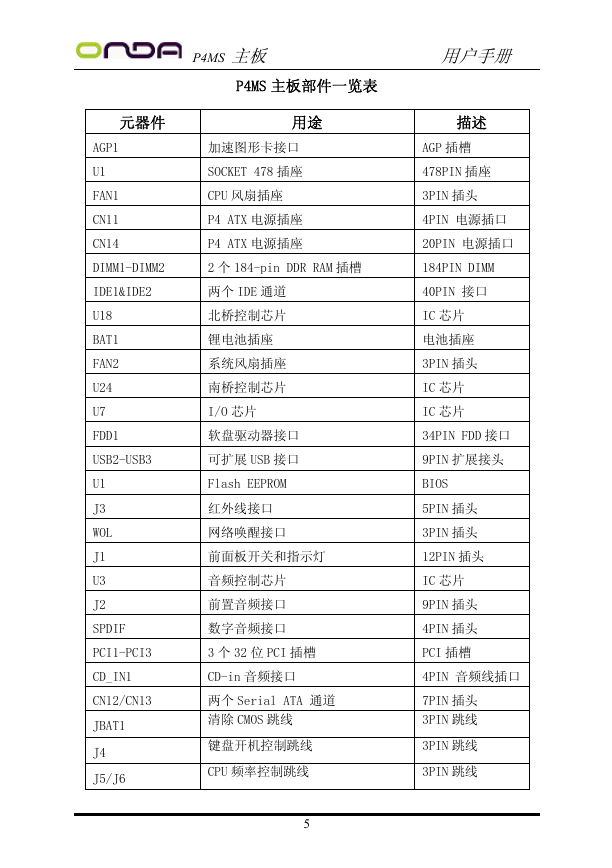

P4MS 主板用户手册 P4MS 主板部件一览表元器件用途 AGP1 U1 FAN1 CN11 CN14 加速图形卡接口 SOCKET 478 插座 CPU 风扇插座 P4 ATX 电源插座 P4 ATX 电源插座描述 AGP 插槽 478PIN 插座 3PIN 插头 4PIN 电源插口 20PIN 电源插口 DIMM1-DIMM2 2 个 184-pin DDR RAM 插槽 184PIN DIMM IDE1&IDE2 两个 IDE 通道 40PIN 接口 U18 BAT1 FAN2 U24 U7 FDD1 北桥控制芯片锂电池插座系统风扇插座南桥控制芯片 I/O 芯片软盘驱动器接口 USB2-USB3 可扩展 USB 接口 U1 J3 WOL J1 U3 J2 SPDIF Flash EEPROM 红外线接口网络唤醒接口前面板开关和指示灯音频控制芯片前置音频接口数字音频接口 PCI1-PCI3 3 个 32 位 PCI 插槽 IC 芯片电池插座 3PIN 插头 IC 芯片 IC 芯片 34PIN FDD 接口 9PIN 扩展接头 BIOS 5PIN 插头 3PIN 插头 12PIN 插头 IC 芯片 9PIN 插头 4PIN 插头 PCI 插槽 CD_IN1 CD-in 音频接口 4PIN 音频线插口 CN12/CN13 JBAT1 J4 J5/J6 两个 Serial ATA 通道清除 CMOS 跳线键盘开机控制跳线 CPU 频率控制跳线 7PIN 插头 3PIN 跳线 3PIN 跳线 3PIN 跳线 5
