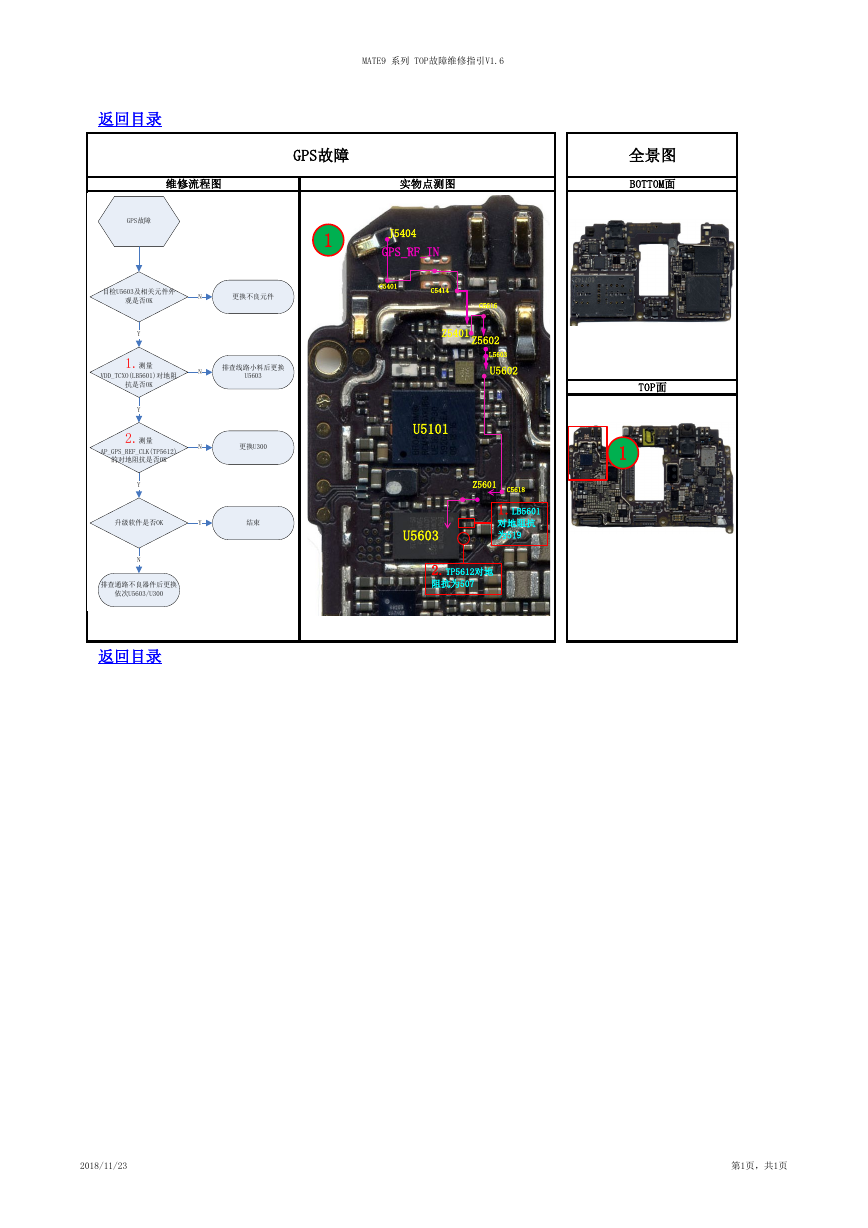

MATE9 系列 TOP故障维修指引V1.6 返回目录 GPS故障 GPS故障 维修流程图 实物点测图 全景图 BOTTOM面 1 J5404 GPS_RF_IN C5401 C5414 C5616 Z5401 Z5602 L5603 U5602 U5101 Z5601 C5618 1.LB5601 对地阻抗 为519 U5603 2.TP5612对地 阻抗为507 TOP面 1 目检U5603及相关元件外 观是否OK N 更换不良元件 N N Y 排查线路小料后更换 U5603 更换U300 结束 Y 1.测量 VDD_TCXO(LB5601)对地阻 抗是否OK Y 2.测量 AP_GPS_REF_CLK(TP5612) 的对地阻抗是否OK Y 升级软件是否OK N 排查通路不良器件后更换 依次U5603/U300 返回目录 2018/11/23 第1页，共1页
