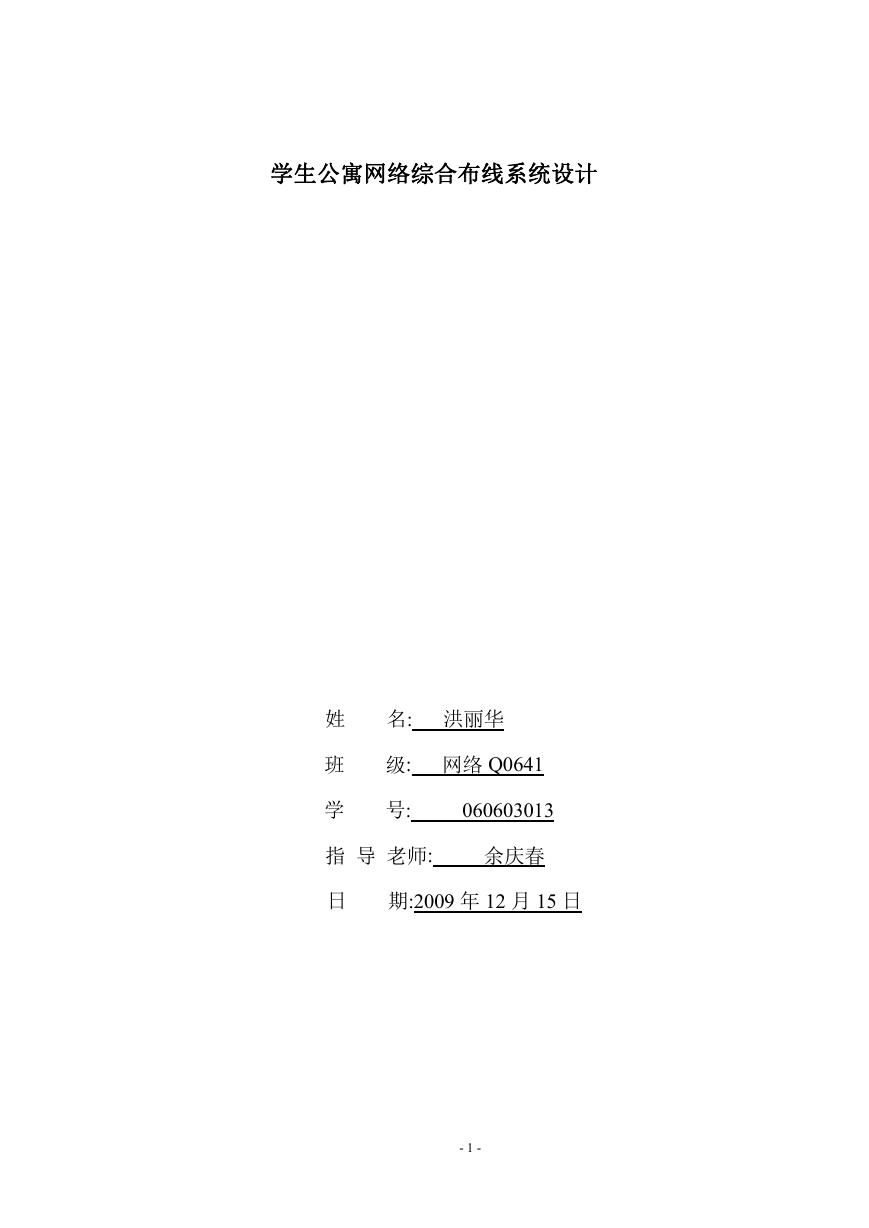

    学生公寓网络综合布线系统设计 姓 名: 洪丽华 班 级: 网络 Q0641 学 号: 060603013 指 导 老师: 余庆春 日 期:2009 年 12 月 15 日 - 1 -

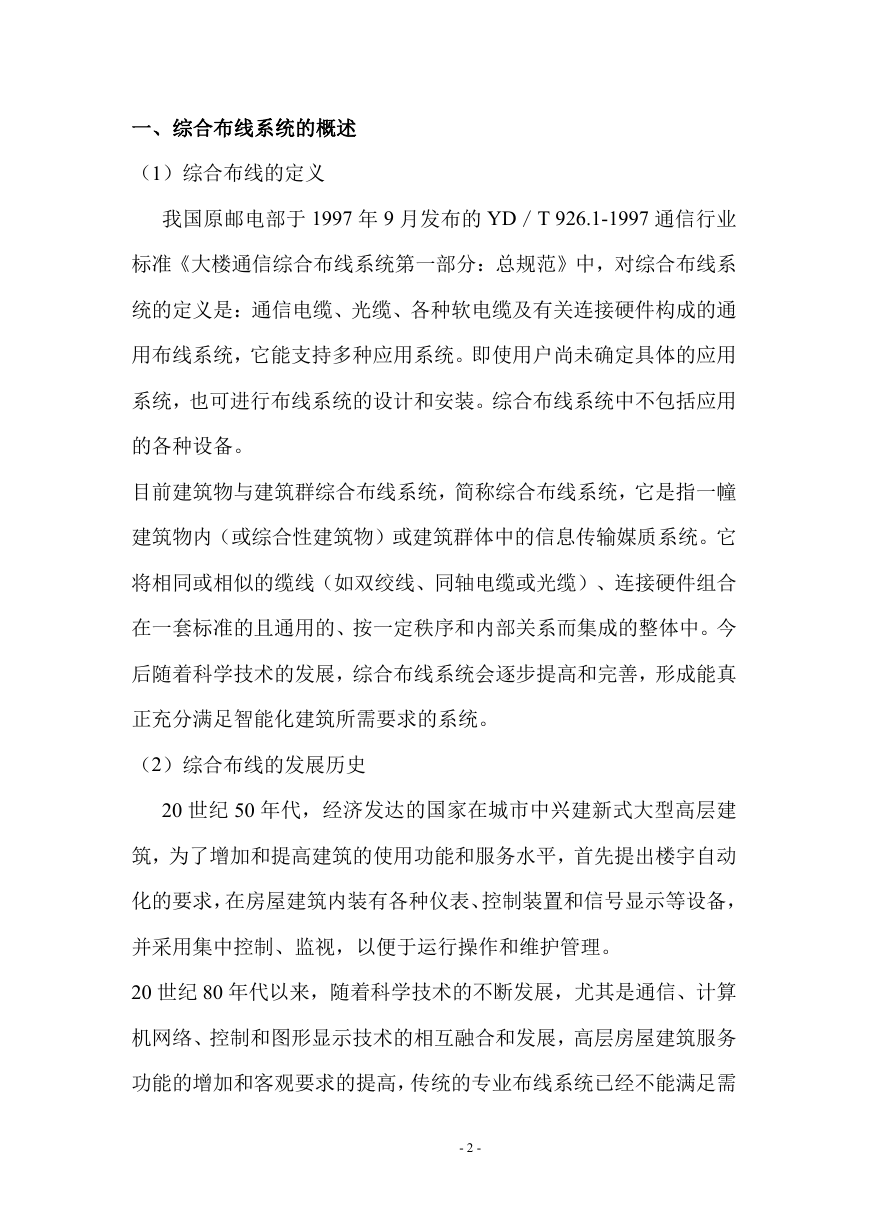

    一、综合布线系统的概述 （1）综合布线的定义 我国原邮电部于 1997 年 9 月发布的 YD／T 926.1-1997 通信行业 标准《大楼通信综合布线系统第一部分：总规范》中，对综合布线系 统的定义是：通信电缆、光缆、各种软电缆及有关连接硬件构成的通 用布线系统，它能支持多种应用系统。即使用户尚未确定具体的应用 系统，也可进行布线系统的设计和安装。综合布线系统中不包括应用 的各种设备。 目前建筑物与建筑群综合布线系统，简称综合布线系统，它是指一幢 建筑物内（或综合性建筑物）或建筑群体中的信息传输媒质系统。它 将相同或相似的缆线（如双绞线、同轴电缆或光缆）、连接硬件组合 在一套标准的且通用的、按一定秩序和内部关系而集成的整体中。今 后随着科学技术的发展，综合布线系统会逐步提高和完善，形成能真 正充分满足智能化建筑所需要求的系统。 （2）综合布线的发展历史 20 世纪 50 年代，经济发达的国家在城市中兴建新式大型高层建 筑，为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动 化的要求，在房屋建筑内装有各种仪表、控制装置和信号显示等设备， 并采用集中控制、监视，以便于运行操作和维护管理。 20 世纪 80 年代以来，随着科学技术的不断发展，尤其是通信、计算 机网络、控制和图形显示技术的相互融合和发展，高层房屋建筑服务 功能的增加和客观要求的提高，传统的专业布线系统已经不能满足需 - 2 -

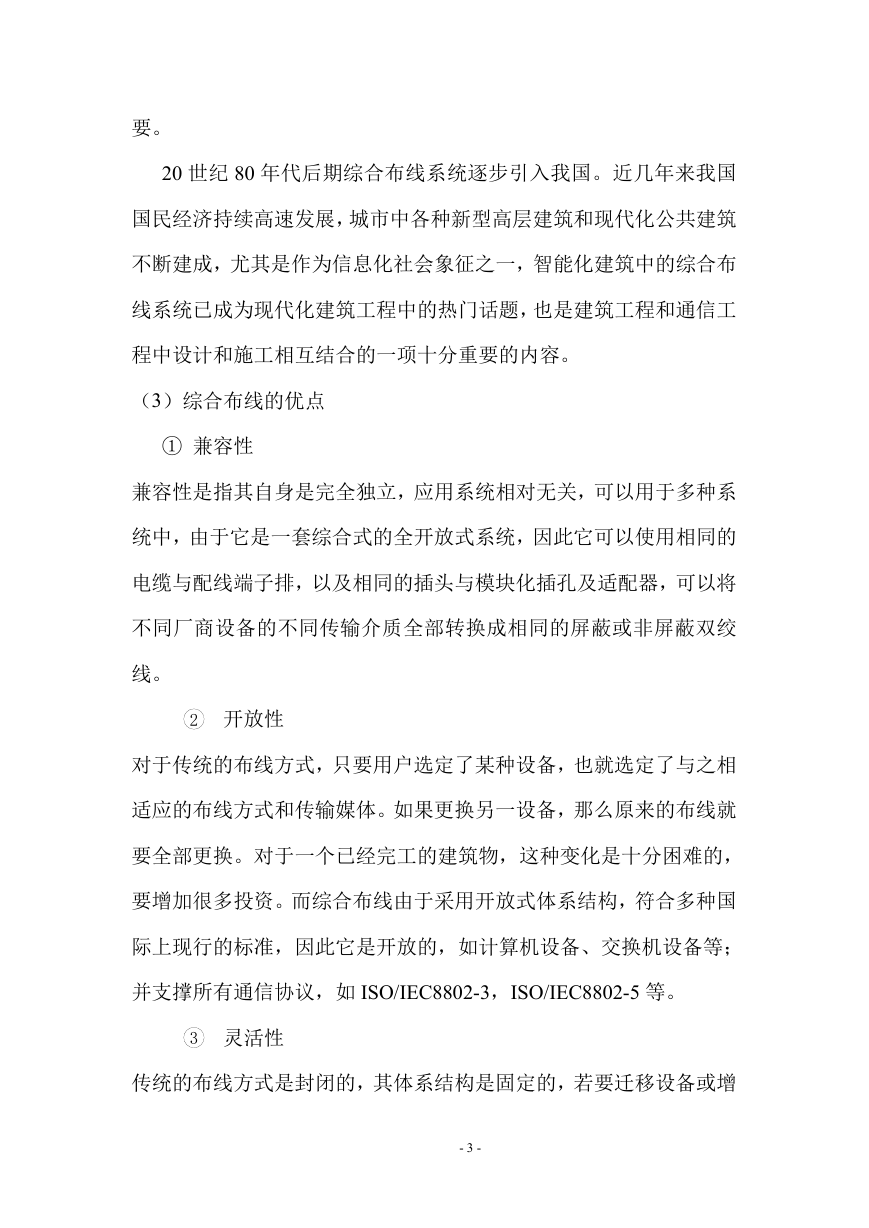

    要。 20 世纪 80 年代后期综合布线系统逐步引入我国。近几年来我国 国民经济持续高速发展，城市中各种新型高层建筑和现代化公共建筑 不断建成，尤其是作为信息化社会象征之一，智能化建筑中的综合布 线系统已成为现代化建筑工程中的热门话题，也是建筑工程和通信工 程中设计和施工相互结合的一项十分重要的内容。 （3）综合布线的优点 ① 兼容性 兼容性是指其自身是完全独立，应用系统相对无关，可以用于多种系 统中，由于它是一套综合式的全开放式系统，因此它可以使用相同的 电缆与配线端子排，以及相同的插头与模块化插孔及适配器，可以将 不同厂商设备的不同传输介质全部转换成相同的屏蔽或非屏蔽双绞 线。 2 开放性 对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相 适应的布线方式和传输媒体。如果更换另一设备，那么原来的布线就 要全部更换。对于一个已经完工的建筑物，这种变化是十分困难的， 要增加很多投资。而综合布线由于采用开放式体系结构，符合多种国 际上现行的标准，因此它是开放的，如计算机设备、交换机设备等； 并支撑所有通信协议，如 ISO/IEC8802-3，ISO/IEC8802-5 等。 3 灵活性 传统的布线方式是封闭的，其体系结构是固定的，若要迁移设备或增 - 3 -

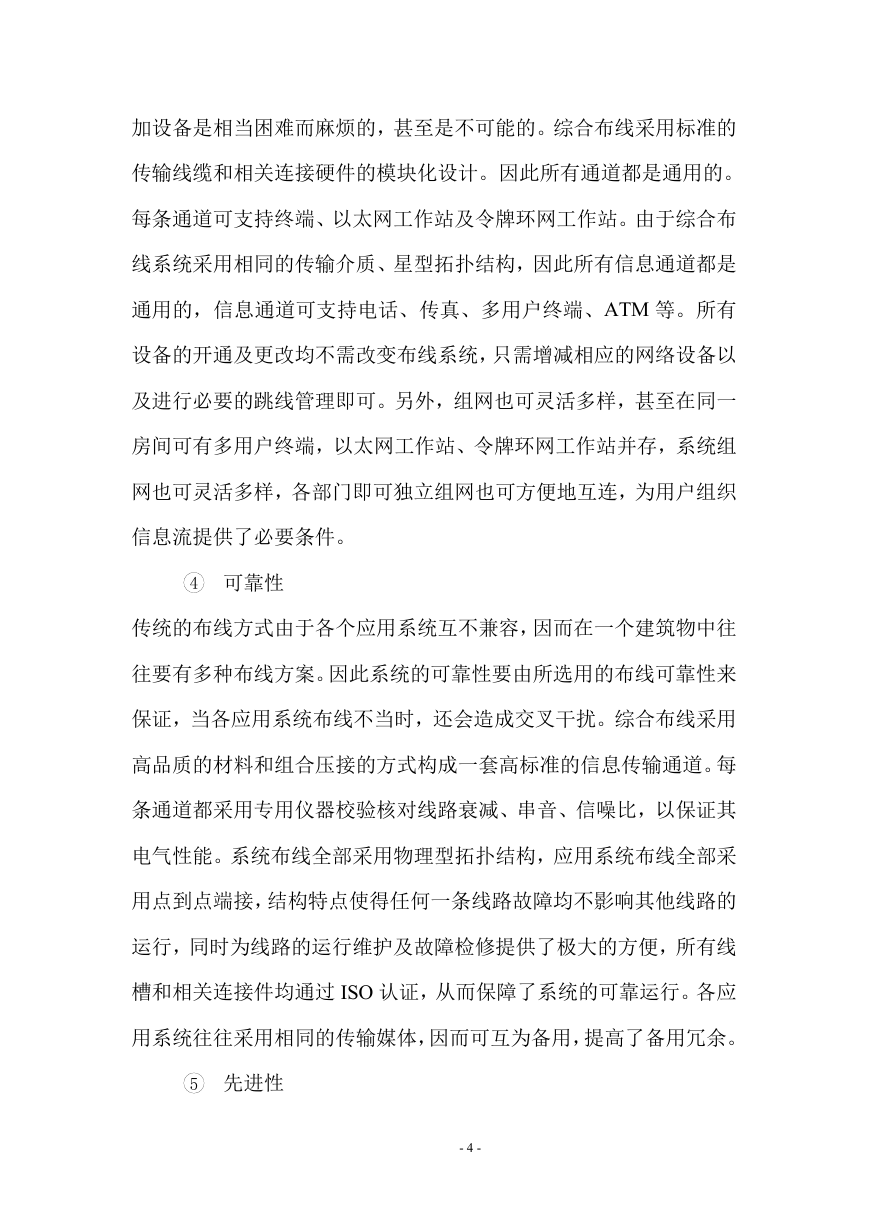

    加设备是相当困难而麻烦的，甚至是不可能的。综合布线采用标准的 传输线缆和相关连接硬件的模块化设计。因此所有通道都是通用的。 每条通道可支持终端、以太网工作站及令牌环网工作站。由于综合布 线系统采用相同的传输介质、星型拓扑结构，因此所有信息通道都是 通用的，信息通道可支持电话、传真、多用户终端、ATM 等。所有 设备的开通及更改均不需改变布线系统，只需增减相应的网络设备以 及进行必要的跳线管理即可。另外，组网也可灵活多样，甚至在同一 房间可有多用户终端，以太网工作站、令牌环网工作站并存，系统组 网也可灵活多样，各部门即可独立组网也可方便地互连，为用户组织 信息流提供了必要条件。 4 可靠性 传统的布线方式由于各个应用系统互不兼容，因而在一个建筑物中往 往要有多种布线方案。因此系统的可靠性要由所选用的布线可靠性来 保证，当各应用系统布线不当时，还会造成交叉干扰。综合布线采用 高品质的材料和组合压接的方式构成一套高标准的信息传输通道。每 条通道都采用专用仪器校验核对线路衰减、串音、信噪比，以保证其 电气性能。系统布线全部采用物理型拓扑结构，应用系统布线全部采 用点到点端接，结构特点使得任何一条线路故障均不影响其他线路的 运行，同时为线路的运行维护及故障检修提供了极大的方便，所有线 槽和相关连接件均通过 ISO 认证，从而保障了系统的可靠运行。各应 用系统往往采用相同的传输媒体，因而可互为备用，提高了备用冗余。 5 先进性 - 4 -

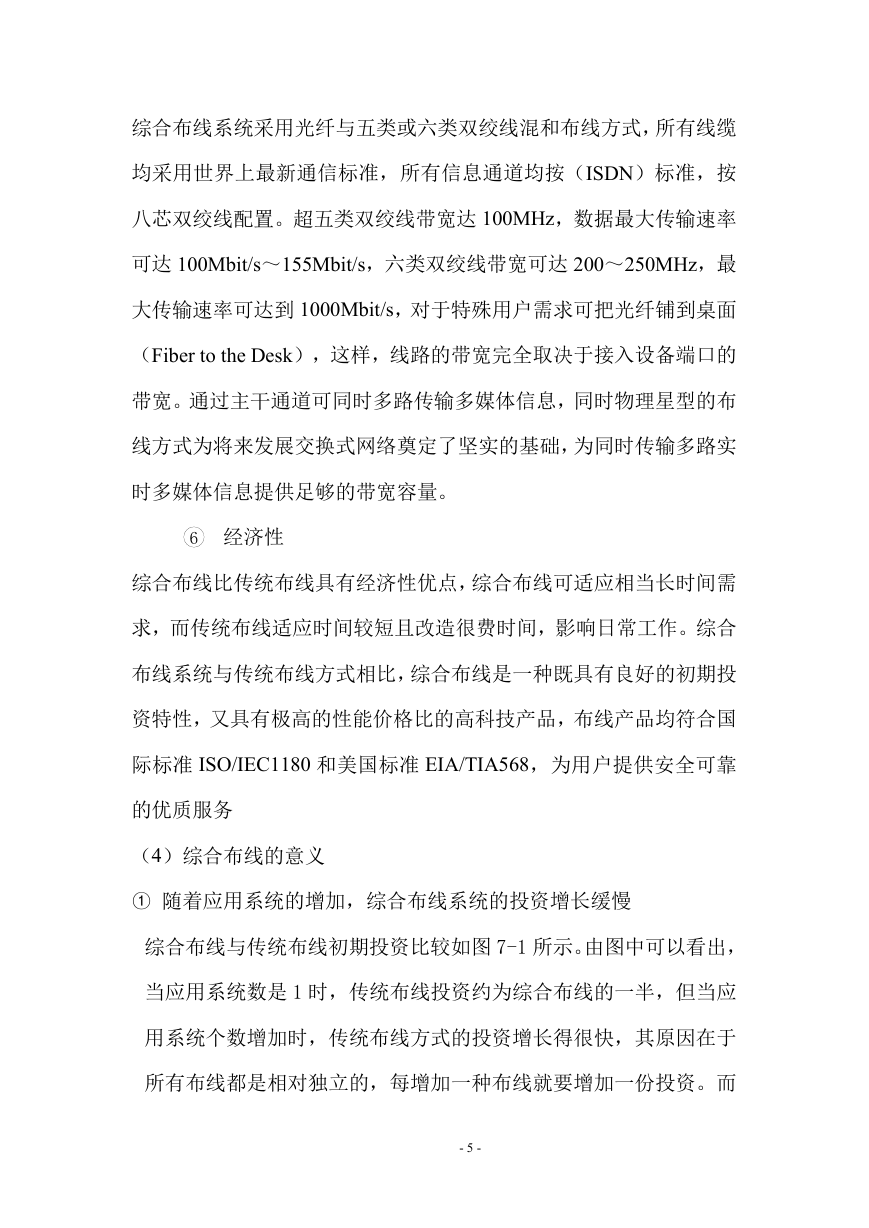

    综合布线系统采用光纤与五类或六类双绞线混和布线方式，所有线缆 均采用世界上最新通信标准，所有信息通道均按（ISDN）标准，按 八芯双绞线配置。超五类双绞线带宽达 100MHz，数据最大传输速率 可达 100Mbit/s～155Mbit/s，六类双绞线带宽可达 200～250MHz，最 大传输速率可达到 1000Mbit/s，对于特殊用户需求可把光纤铺到桌面 （Fiber to the Desk），这样，线路的带宽完全取决于接入设备端口的 带宽。通过主干通道可同时多路传输多媒体信息，同时物理星型的布 线方式为将来发展交换式网络奠定了坚实的基础，为同时传输多路实 时多媒体信息提供足够的带宽容量。 6 经济性 综合布线比传统布线具有经济性优点，综合布线可适应相当长时间需 求，而传统布线适应时间较短且改造很费时间，影响日常工作。综合 布线系统与传统布线方式相比，综合布线是一种既具有良好的初期投 资特性，又具有极高的性能价格比的高科技产品，布线产品均符合国 际标准 ISO/IEC1180 和美国标准 EIA/TIA568，为用户提供安全可靠 的优质服务 （4）综合布线的意义 ① 随着应用系统的增加，综合布线系统的投资增长缓慢 综合布线与传统布线初期投资比较如图 7-1 所示。由图中可以看出， 当应用系统数是 1 时，传统布线投资约为综合布线的一半，但当应 用系统个数增加时，传统布线方式的投资增长得很快，其原因在于 所有布线都是相对独立的，每增加一种布线就要增加一份投资。而 - 5 -

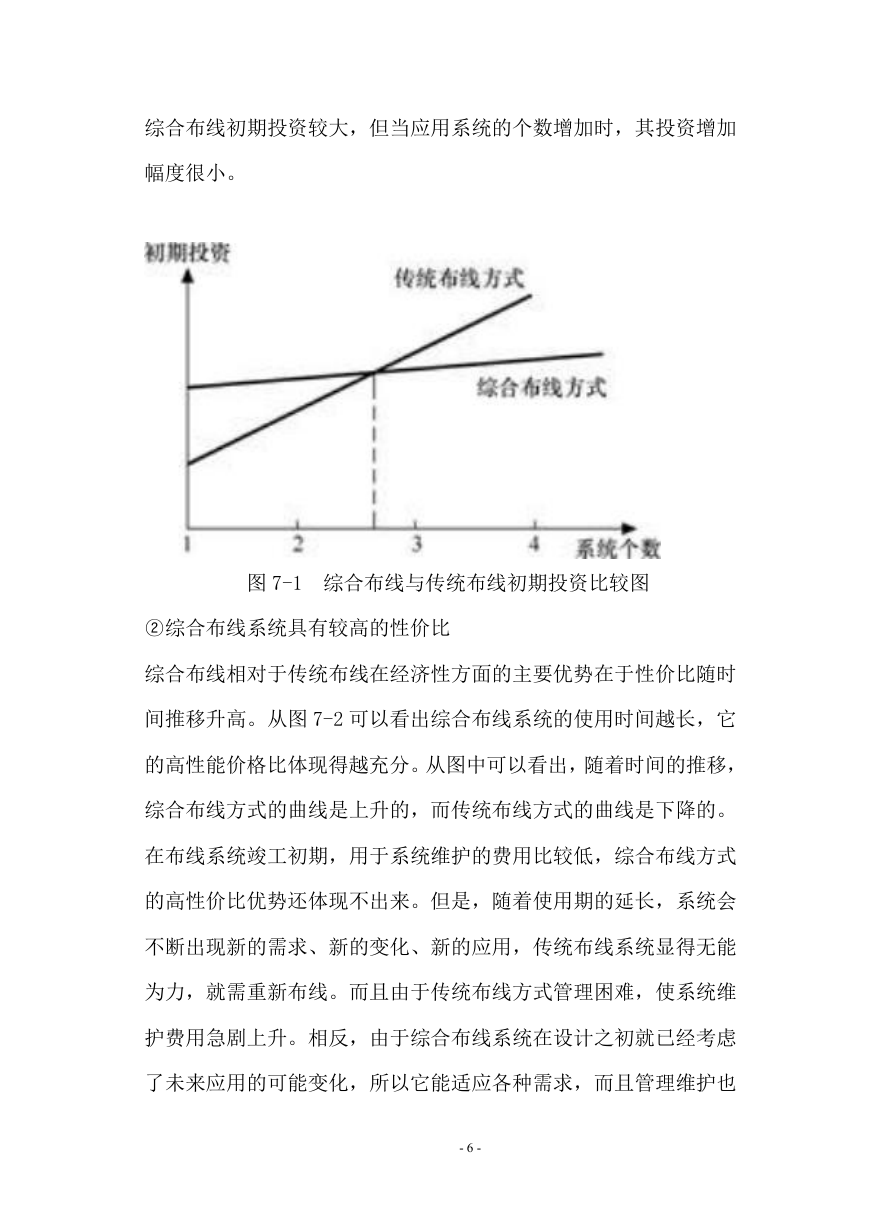

    综合布线初期投资较大，但当应用系统的个数增加时，其投资增加 幅度很小。 图 7-1 综合布线与传统布线初期投资比较图 ②综合布线系统具有较高的性价比 综合布线相对于传统布线在经济性方面的主要优势在于性价比随时 间推移升高。从图 7-2 可以看出综合布线系统的使用时间越长，它 的高性能价格比体现得越充分。从图中可以看出，随着时间的推移， 综合布线方式的曲线是上升的，而传统布线方式的曲线是下降的。 在布线系统竣工初期，用于系统维护的费用比较低，综合布线方式 的高性价比优势还体现不出来。但是，随着使用期的延长，系统会 不断出现新的需求、新的变化、新的应用，传统布线系统显得无能 为力，就需重新布线。而且由于传统布线方式管理困难，使系统维 护费用急剧上升。相反，由于综合布线系统在设计之初就已经考虑 了未来应用的可能变化，所以它能适应各种需求，而且管理维护也 - 6 -

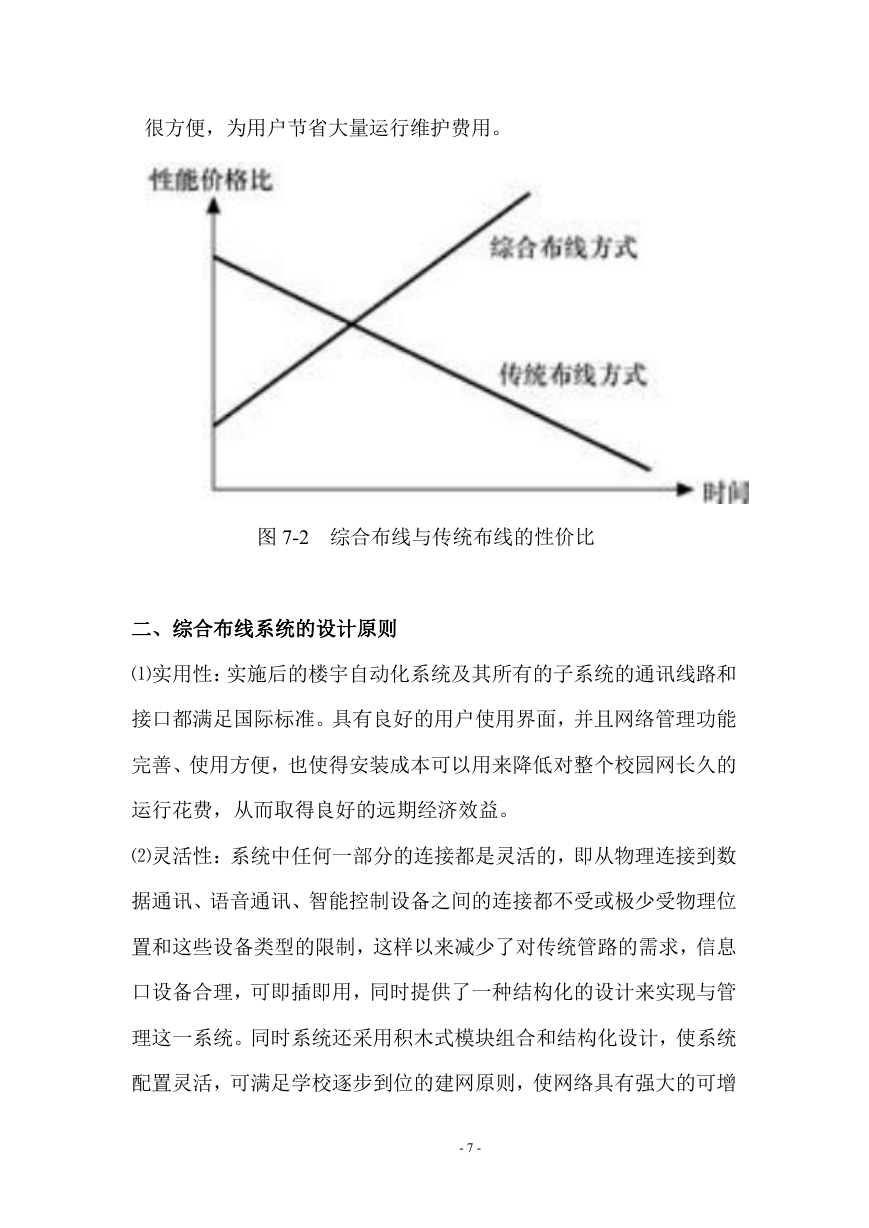

    很方便，为用户节省大量运行维护费用。 图 7-2 综合布线与传统布线的性价比 二、综合布线系统的设计原则 ⑴实用性：实施后的楼宇自动化系统及其所有的子系统的通讯线路和 接口都满足国际标准。具有良好的用户使用界面，并且网络管理功能 完善、使用方便，也使得安装成本可以用来降低对整个校园网长久的 运行花费，从而取得良好的远期经济效益。 ⑵灵活性：系统中任何一部分的连接都是灵活的，即从物理连接到数 据通讯、语音通讯、智能控制设备之间的连接都不受或极少受物理位 置和这些设备类型的限制，这样以来减少了对传统管路的需求，信息 口设备合理，可即插即用，同时提供了一种结构化的设计来实现与管 理这一系统。同时系统还采用积木式模块组合和结构化设计，使系统 配置灵活，可满足学校逐步到位的建网原则，使网络具有强大的可增 - 7 -

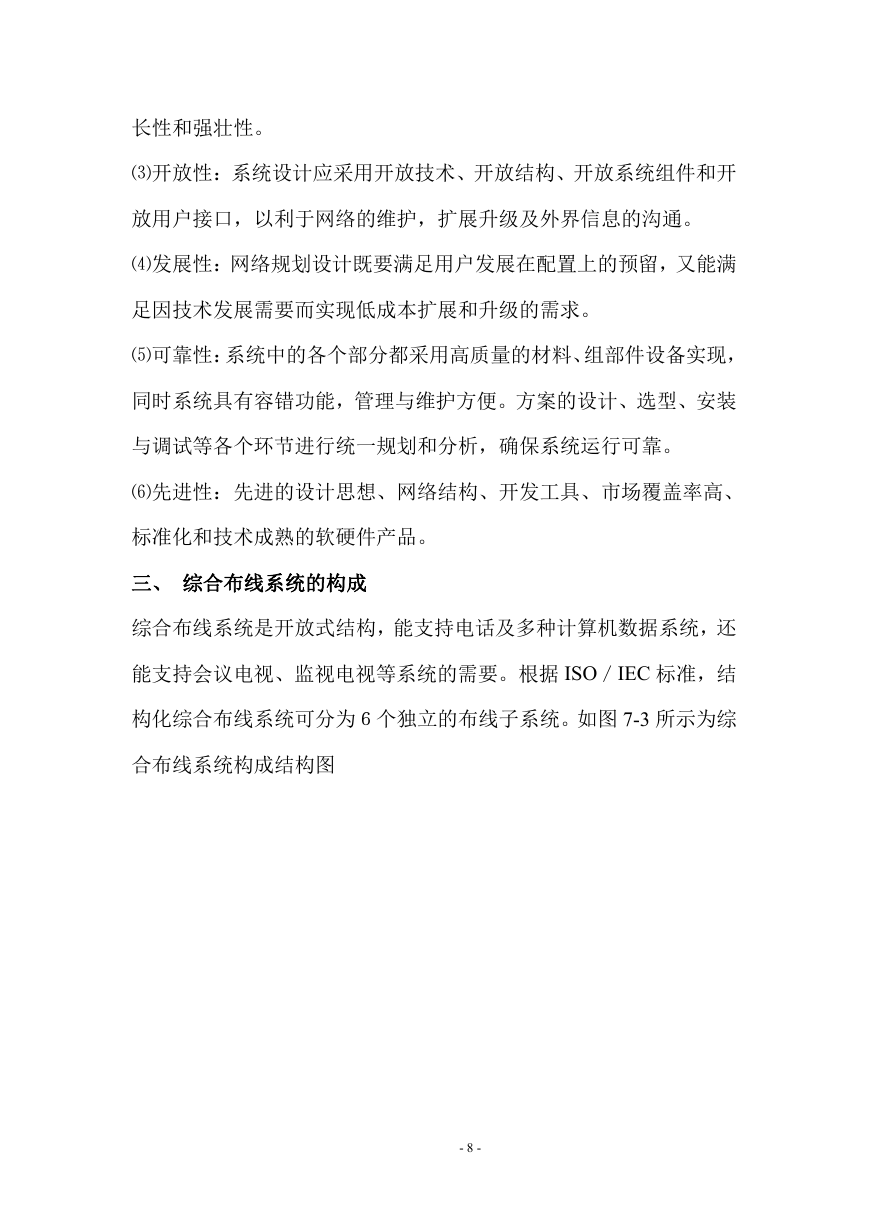

    长性和强壮性。 ⑶开放性：系统设计应采用开放技术、开放结构、开放系统组件和开 放用户接口，以利于网络的维护，扩展升级及外界信息的沟通。 ⑷发展性：网络规划设计既要满足用户发展在配置上的预留，又能满 足因技术发展需要而实现低成本扩展和升级的需求。 ⑸可靠性：系统中的各个部分都采用高质量的材料、组部件设备实现， 同时系统具有容错功能，管理与维护方便。方案的设计、选型、安装 与调试等各个环节进行统一规划和分析，确保系统运行可靠。 ⑹先进性：先进的设计思想、网络结构、开发工具、市场覆盖率高、 标准化和技术成熟的软硬件产品。 三、 综合布线系统的构成 综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还 能支持会议电视、监视电视等系统的需要。根据 ISO／IEC 标准，结 构化综合布线系统可分为６个独立的布线子系统。如图 7-3 所示为综 合布线系统构成结构图 - 8 -
